Высоковольтные источники питания LANYI

Использование преобразователей тока не ограничивается только тестированием или электроснабжением маломощного оборудования. Поэтому классические лабораторные источники питания не в состоянии дать такие параметры на выходе, которые требуются для научной, производственной сферы, в инженерных и прикладных решениях, а также для многих других немаловажных задач.

Многие научно-исследовательские проекты нуждаются в устройствах, способных обеспечить их сверхвысоким или сверхнизким током и напряжением. Поэтому приборы, выдающие необходимые науке или инженерии энергопараметры, всегда сохраняют повышенный спрос.

Время чтения: 14 минут

Сочетание сверхвысоких или же сверхмалых значений электропитания сильно востребованы в таких науках как:

  • Электротехнология (гальванические и электролизые процессы, ионизация сред, электротермический нагрев и другие).
  • Эксплуатация электрооборудования (оценка диэлектрической прочности, надёжности и срока службы).
  • Микробиология, биология, растениеводство (изучение влияния электротоков, высокопотенциального воздействия и электромагнитных полей на растения, ткани, микроорганизмы и другие биологические объекты).
  • Материаловедение (изучение электропроводности и диэлектрических свойств синтезированных материалов).
  • Химия (оценка влияния электричества на протекание химических процессов, стимулирование реакций и другие).
  • Физика (исследование механического воздействия электротоков на проводники, влияния электрических и ЭМ-полей на физические процессы).

О компании

Немногие разработчики готовы на выпуск мощной и высоковольтной техники. Причина этому — значительные материальные затраты и узкий специализированный рынок сбыта.

Одним из тех, кто готов предложить решения для разных электротехнических задач, является Hangzhou Lanyi Electronics Co., Ltd . Это довольно молодое высокотехнологичное и динамично развивающееся предприятие, основанное в 2016 год. Оно объединяет исследования и разработку, производство, продажи и сервисное обслуживание DC-источников питания (ИП), электронных нагрузок, испытательных приборов и связанных с ними интегрированных систем.

Продукция LANYI

Бренд представлен на рынке восемью продуктовыми линейками под единой маркой LANYI , среди которых выделяются DCPS, HPS, PLS, LPS, LHPS. Каждая из них предназначена для определённого круга задач, отличается исполнением, функционалом и эксплуатационными свойствами.
Все изделия фирмы-производителя получили:

  • Поворотный энкодер, помогающий настраивать и предустанавливать параметры и пресеты.
  • Интерфейсные порты стандартов RS-232 и RS-485.
  • Протокол MODBUS-RTU для реализации связи с компьютером.
  • Внешний интерфейс для балансировки выходящего электропитания.
  • Защитные функции от перенапряжения, перегрузки по току, короткого замыкания, а также температурную защиту.
  • Принудительное воздушное охлаждение для рассеивания избыточного тепла.

Условия эксплуатации рассчитаны на работу внутри помещений с температурами 0–40°C и относительной влажностью 10–95%.
В DCPS и HPS-источники внедрён режим ZVZCS с высокой эффективностью преобразования. Так сокращённо называется полномостовой преобразователь широтно-импульсной модуляции с мягким переключением, который работает на сборке из биполярных транзисторов с изолированным затвором и специальным вспомогательным трансформатором.

Экстерьер

Габариты стандартизированы и зависят от линейки. Исполнение различается и может быть:

  • Настольным: DCPS, PLS, HPS.
  • Встраиваемым: DCPS, HPS.
  • Напольным: LPS, LHPS.

Передняя панель

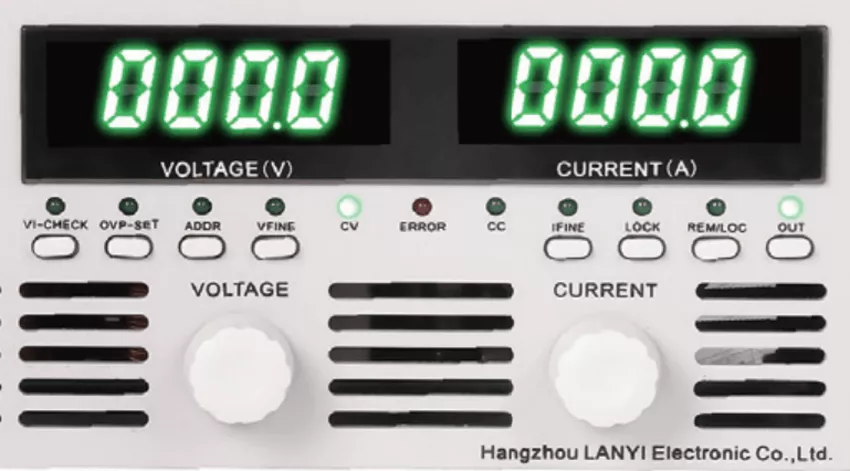

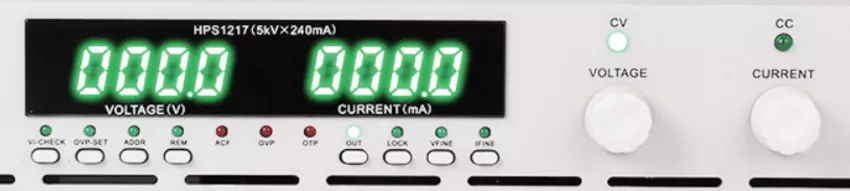

На лицевой части размещены: кнопка включения, окно индикации, индикаторы состояния, функциональные клавиши и энкодеры. В группу DCPS-блоков внедрены измерительные клеммы.

Панель блока питания схема
передняя панель блока питания
Два типа передних панелей.

Для оперативного доступа к функционалу на панели размещены кнопки с индикацией задействованных функций:

  • VI-CHECK — отображения предустановленных значений.
  • OVP-SET — настройки защиты от перенапряжения.
  • ADDR— селектора установки адреса.
  • REM ― переключения между местным и дистанционным управлением.
  • OUT ― подачи мощности.
  • LOCK ― блокировка.
  • VFINE ― включения точной регулировки напряжения.
  • IFINE ― режим подстройки парламентов выходного тока.

Дополнительные информационные индикаторы:

  • Включения CV.
  • Защиты от ошибок ERROR.
  • Работы CC

На БП серий LPS, LHPS, DCPS и HPS дополнительно имеется индикация срабатывания защиты:

  • ACF — от пониженного входного напряжения.
  • OVP — от перегрузки по напряжению.
  • OTP — от перегрева.

Задняя панель

Тыльные стороны ИП не показывают существенных различий. В целом они отличаются лишь расположением разъёмов, типе питающего и выходного контактов.

задняя панель блока питания
высоковольтный блок питания

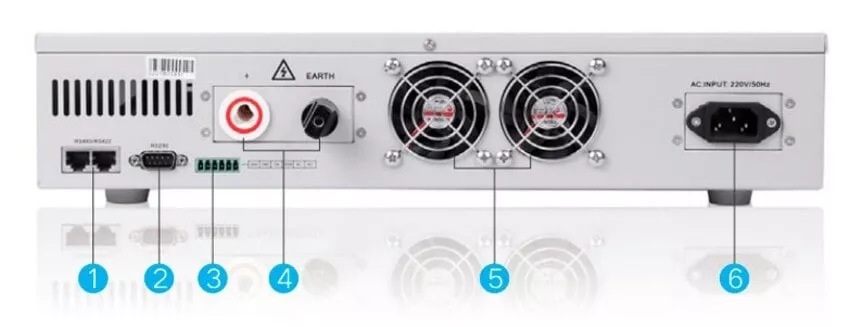

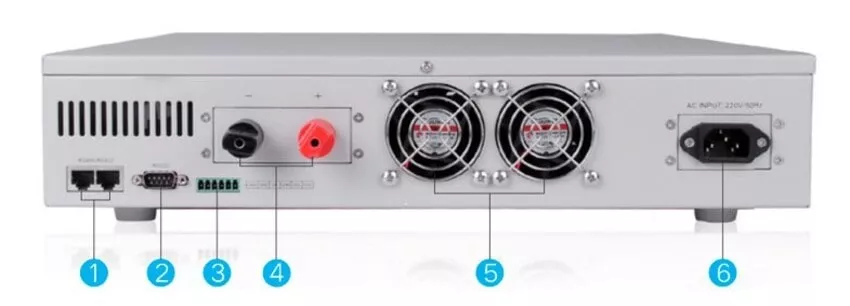

Оборотная сторона блоков DCPS (сверху) и HPS (снизу): 1 – коммуникационный интерфейс RS-485/RS-422, 2 – порт связи 2RS-232, 3 –разъём внешнего управления, 4 –выходные клеммы и заземление (опционально), 5 – вентиляторы охлаждения, 6 – порт 220В.
панель источника питания

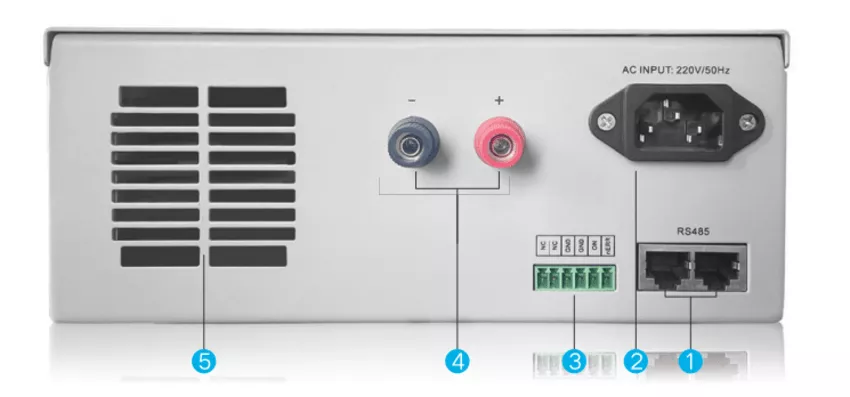

Задняя панель БП PLS: 1 – разъёмы RJ45 для RS-485, 2 – ввод питающей электросети, 3 – колодка для провода дистанционного управления, 4 – клеммники выходного канала, 5 – вентиляционные отверстия для охлаждения.
трёхфазный источник тока
Задняя панель интерфейсы блока питания

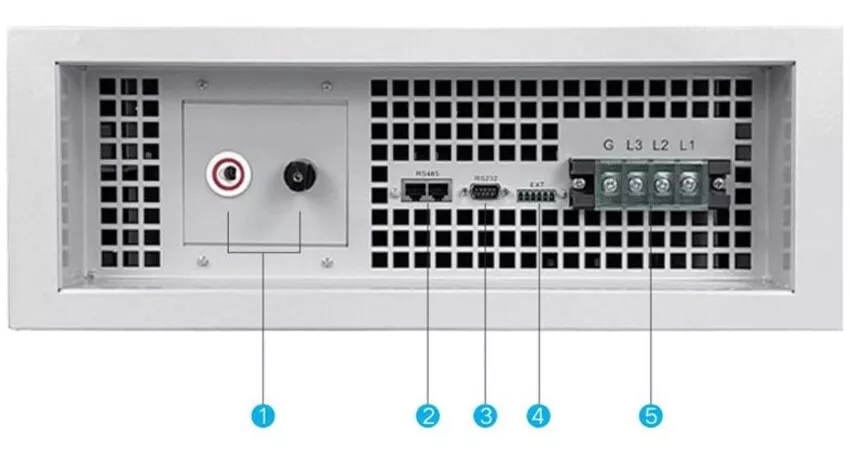

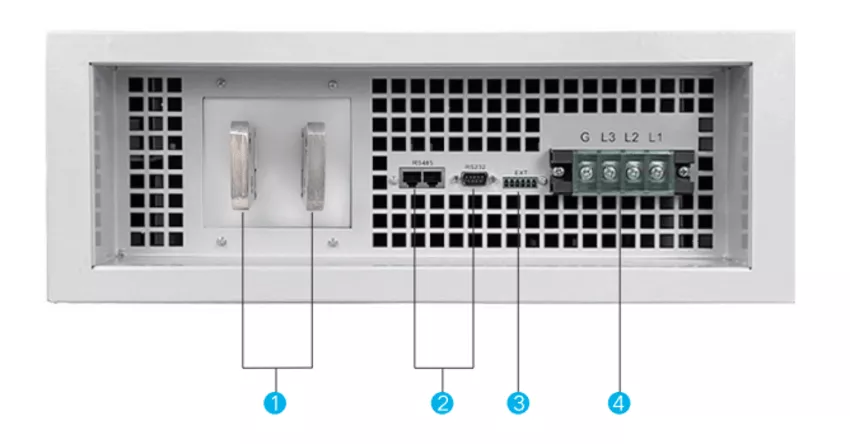

Обратная сторона корпуса блоков из линейки LPS (сверху) и LHPS (снизу): 1 – контакты выхода на потребителя, 2 – порт RS-485, 3 – интерфейс RS232, 4 – разъём внешнего мониторинга и управления, 5 – колодка подвода трёхфазного питания.

Описание RS-485

Для этого асинхронного интерфейса используется разъём RJ45. Работа осуществляется в полнодуплексном режиме. Для присоединения напрямую к (ПК) применяется коммуникационный кабель LYCM7802.

интерфейс rs485

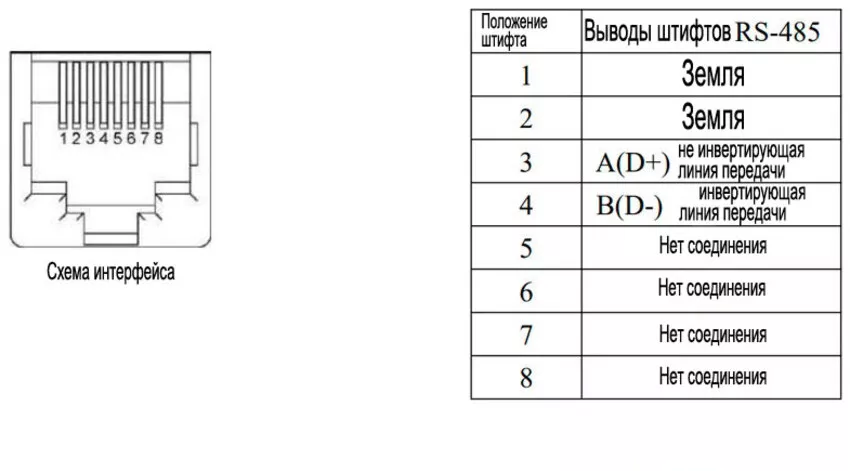

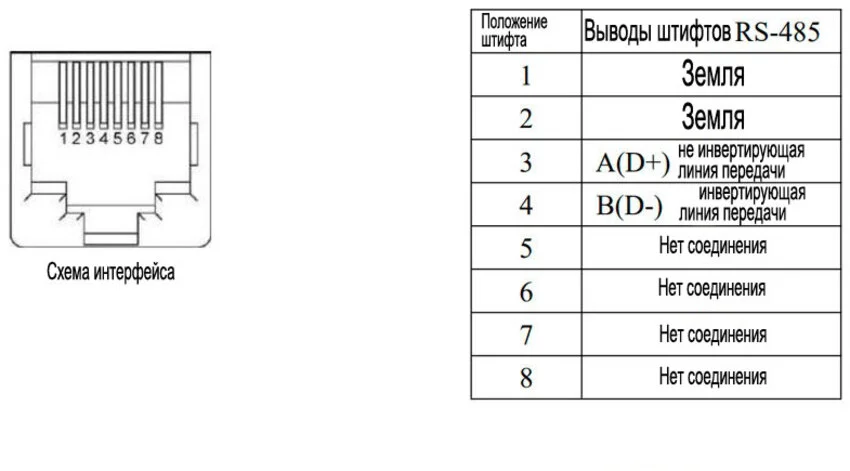

Распиновка RS485.

Порт RS-232

Этот стандарт физического уровня использует разъём DE9. Обмен данными с ПК происходит в полудуплексе. Для присоединения к устройствам применяют кабель связи типа LYCM7801 или кабель-адаптер LYCM7803 для преобразования компьютерного USB-интерфейса в протокол RS232.

интерфейс RS232

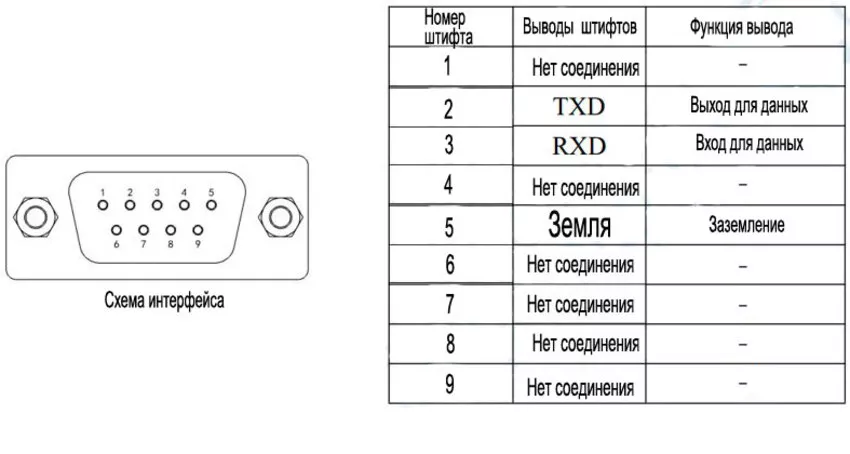

Распиновка RS232

Интерфейс внешнего управления

С помощью этого шестипинового разъёма включается прибор, отслеживаются возникающие ошибки, а также компенсируется падение напряжения.

Распиновка контакта по выводам следующая:

  • 1, 2 «GND» – земля.
  • 3 «ON» – включение электропитания при уровне 5В, выключение при 0В.
  • 4 «nERR» при сбое питания он выдаёт 0В, в нормальных условиях — 5В.
  • 5 «VOS-» и 6 «VOS+» – отрицательная и положительная клеммы удалённой компенсации, представлены в виде парного подключения для устранения снижения напряжения в сети.

Программное обеспечение

Для линеек DCPS и HPS предоставляется пользовательское ПО, которое обладает множеством функций контроля, приёма, выборки и записи данных. В их число входит быстрый выбор настроек, определение выходных параметров, отображение диаграммы, экспорт в EXCEL, программирование последовательности операций. А также такие функции, как автоматическое сканирование напряжения и тестирование.

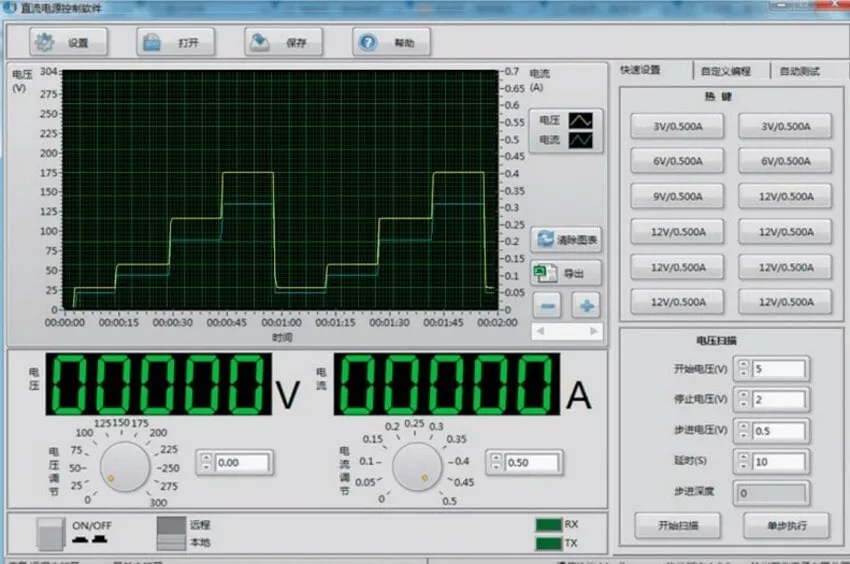

компьютерная программа для блока питания
Внешний вид рабочего окна программы.

Ассортимент компании LANYI

Программируемый БП серии DCPS

Производительные ИП данной серийной линейки — это устройства с выдаваемой мощностью 600, 1200, 2400, 3000, 4000, 5000, 6000 и 8000 Вт с плавной регулировкой постоянного напряжения (DV) с током (DC). В них применена технология ZVZCS, которая позволяет снизить потери, добиться высокой энергоэффективности и надёжности преобразования. Кроме того, ИП поддерживает локальную работу на базе функции детекции удалённого контроля, что кардинально повышает гибкость его применения и расширяет его спектр. Блоки применимы в различных системах тестирования радиоэлектронных компонентов, испытательных установках, средств промышленной автоматизации, электротехнических лабораториях, а также в других областях.

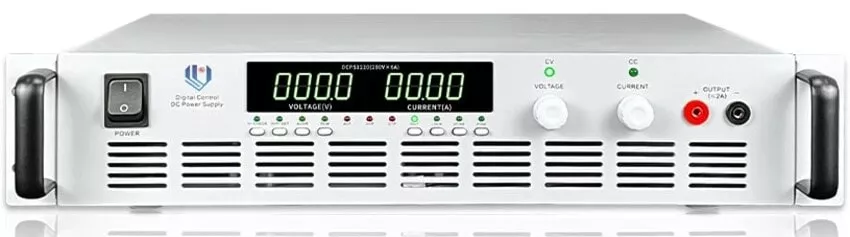

блок питания 600 вт
Модели DCPS

Основные особенности и преимущества следующие:

  • Стандартное 19-дюймовое шасси 0,5U, 2U, 3U. Пользователи могут выбрать настольный или монтируемый в стойку форм-фактор.
  • Функция DV и DC.
  • Низкие пульсации, высокая стабильность.
  • Плавное регулирование выходных значений.
  • Режим ZVZCS.
  • Защита от перенапряжения, перегрева и пониженного напряжения на входе сети.
  • Интерфейсы RS-232/485.
  • Стандартные протоколы MODBUS-RTU.
  • Контроль с помощью программы на ПК.
  • Калибровка параметров через компьютерное ПО.
  • Двойной режим работы: местное и программное управление.
  • Номинальная выходная мощность от 0,6 до 8 кВт.
  • Максимальные значения до 600В и до 500А (в зависимости от модели).

В качестве представителя этого семейства рассмотрим LANYI DCPS1218. Его характеристики:

Параметр Значение
Напряжение 0 - 100 В
Электроток 0 - 12 А
Отдаваемая мощность 0 - 1200 Вт
Коэффициент регулировки нагрузки ≤0,1% + 2 2LSB
Разрешение 0,1 В/ 10 мА
Пульсация менее 10 мВ
Вес около 12 кг
Питание 220 В

Высоковольтный ИП серии HPS

Это DC-блок с плавной регулировкой выходной мощности от 600 до 8000 Вт. Выходное напряжение для этой серии установлено в пределах 1000–5000 В, а токи – от 120 мА до 8 А. Точность выходных параметров составляет 1 вольт и 0,001 ампера. Кроме того, в блоке присутствует функция детектирования дистанционного управления. Эти ИП используют в различных системах оценки эксплуатационной надёжности и долговечности электротехники, испытательных центрах, лабораториях электроники, а также многих других областях.

hps блок питания
Модели HPS

Технические характеристики:

  • Диапазон мощности до 8 кВт с высокоточной регулировкой.
  • 19-дюймовый корпус высотой 2U.
  • Чёткое отображение задаваемых характеристик.
  • Два режима работы CV/CC с автопереключением.
  • Стандартные выходы RS-232/485.
  • Наличие удалённой компенсации.
  • Несколько средств защиты.
  • Поддержка MODBUS-RTU.
  • Контроль и калибровка через ПК при помощи специального ПО.
  • Калибровка параметров через компьютерное ПО.
  • Двойной режим работы: местное и программное управление.
  • Низкие пульсации, стабильность работы.
  • Дополнительно управляется по аналоговой схеме, имеет пятиразрядный дисплей и ряд настраиваемых параметров.

Сравним несколько популярных моделей.

Параметр HPS0611 HPS1211 HPS1212 HPS2016 HPS3021 HPS4015 HPS5016
Напряжение, В 0 - 1000 0 - 1000 0 - 1200 0,16 - 400 0,48 - 12000 0,12 - 3000 0,16 - 4000
Ток, А 0 - 0,6 0 - 1,2 0 - 1 0 - 0,5 0 - 0,25 0 - 1,33 0 - 1,25
Выдаваемая мощность, Вт 0 - 600 0 - 1200 0 - 1200 0 - 2000 0 - 3000 0 - 4000 0 - 5000
Коэффициент регулировки нагрузки ≤0,5% + 2 младших разряда
Разрешение U/I 1 В / 0,1 мА 1 В / 0,1 мА 1 В / 0,1 мА 1 В / 0,1 мА 1 В / 0,01 мА 1 В / 0,001 мА 1 В / 0,001 мА
Пульсация 0,1% от полной шкалы
Вес около 12 кг около 12 кг около 12 кг около 12 кг около 13 кг около 13 кг около 13 кг
Питание Однофазное (220 В) Однофазное (220 В) Однофазное (220 В) Однофазное (220 В) Трёхфазное (380 В) Трёхфазное (380 В) Трёхфазное (380 В)

Линейный блок серии PLS

Это блок питания с регулировкой тока и напряжения на выходе. Устройства доступны с мощностными показателями 60 или 150 Вт. В них используется линейная технология преобразования для достижения высокой эффективности, долговременной надёжности и высокоточных функций. Помимо этого, им можно управлять удалённо. ИП используют в предэксплуатационных проверках приборов и устройств, в промышленной автоматизации, лабораторных, научных или инженерных изысканиях.

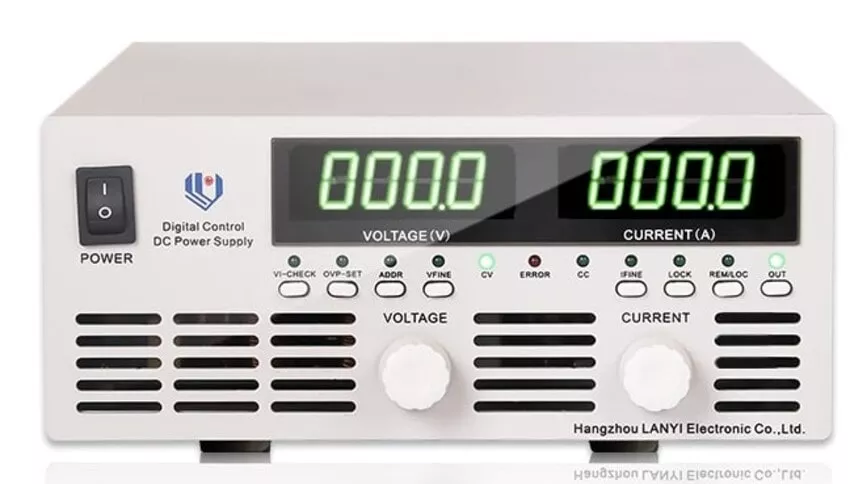

блок питания 60 вт
Модели PLS

Характеристики линейки:

  • Диапазон доступной мощности: 0–60 или 0–120 Вт.
  • Небольшой размер, всего половина от стандартного 19’’ форм-фактора.
  • Отображение рабочего состояния на контрастном LED-дисплее.
  • Авторежимы работы CV и CC.
  • Базовые порты обмена данными RS.
  • Функция дистанционной компенсации потенциала.
  • Наличие защитных систем: от перенапряжения, перегрузки и КЗ.
  • Контроль с помощью компьютерного ПО, с поддержкой централизованного мониторинга нескольких блоков.

Линейный ЛБП LANYI PLS0612 (12В, 5 А) — типичный представитель этой серии, демонстрирует следующие характеристики:

Параметр Значение
Напряжение до 12 В
Ток до 5 А
Мощность до 60 Вт
Точность регулировки ≤0,1% + 2 2LSB
Разрешение 1 мВ/ 0,1 мА
Пульсация менее 2 мВ
Вес около 9 кг
Питание Однофазное (220 В)

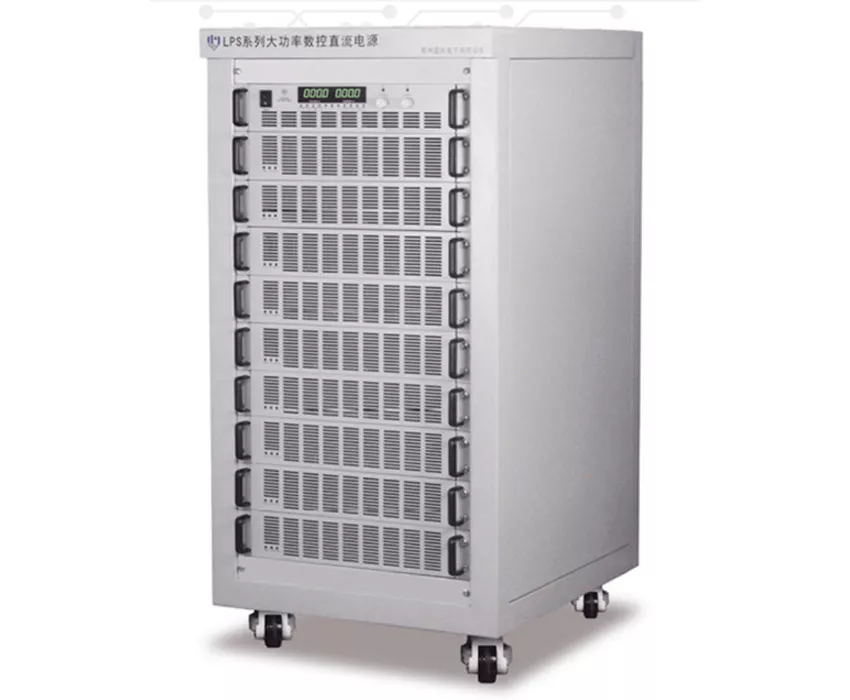

Высокомощные ИП серии LPS

Эти самые мощные БП также предоставляют плавную регулировку, базирующуюся на технологии мягкого переключения. Это снижает энергопотери при переключении ВЧ-импульсных ИП, и обеспечивает надёжность и производительность. Здесь также имеется ​​функция удалённого согласования, повышающая гибкость и применимость этого прибора. Их основная задача: выполнение тестов, диагностика, электроснабжение автоматизированных систем управления (АСУ), а также научные исследования в разных отраслях.

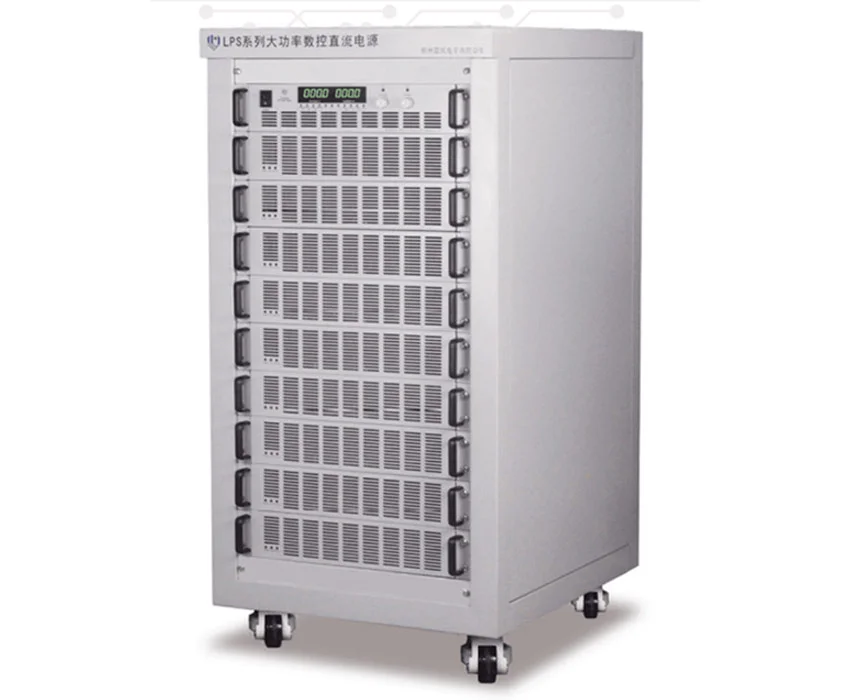

блок питания lps
Модели LPS

Их функциональность:

  • Диапазон номинальных мощностей 10, 15, 20, 30, 50 и 80 кВт.
  • Диапазон параметров выхода: до 1000В и до 4000А.
  • Размеры — стандартный вертикальный силовой шкаф.
  • Чёткость и контрастность экрана.
  • Автопереключение между режимами CV/CC.
  • Коммуникационные RS-порты.
  • Поддержка удалённого управления.
  • Пять типов защиты.
  • Протокол MODBUS-RTU.
  • Программный контроль работы.
  • Высокий уровень стабилизации с малыми пульсациями.
  • Дополнительные индивидуальные функции.

В качестве примера сравним два прибора LPS5023 и LPS8017:

Параметр LPS5023 LPS8017
Диапазон регулировки U/I до 500 В / 100 А до 60 В / 1333А
Мощность 50 кВт 80 кВт
Точность регулировки ≤0,1% + 2LSB
Разрешение 0,1 В / 0,1 А 0,01 В / 1 А
Пульсация ≤ 200 мВ ≤ 100 мВ
Вес около 220 кг
Питание 380 В (трёхфазное)

Высоковольтный БП серии LHPS

Одни из самых мощных источников — это семейство LHPS. Они поддерживают ZVZCS, управляются как локально, так и удалённо, обеспечивают высокоэффективное и надёжное преобразование.
Среди наиболее распространённых сфер можно отметить: лабораторные исследования и диагностика электроустановок, изучение свойств материалов, сред и веществ, научная и изыскательская деятельность в области электротехнологии и электротехники.

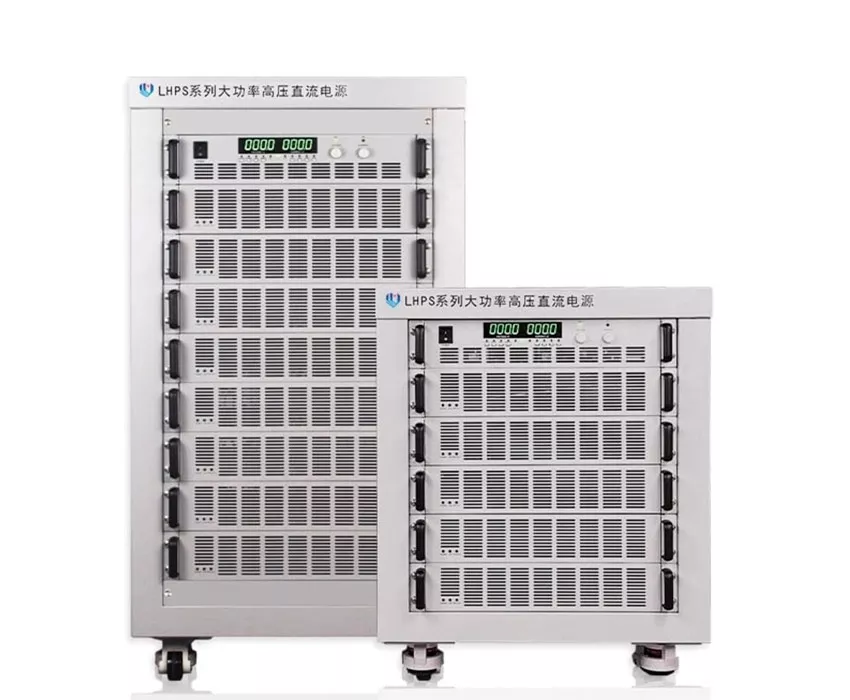

блок питания трёхфазный
Модели LHPS

Технические особенности семейства:

  • Диапазон потребления 5–50 кВт с плавным регулированием.
  • Вертикальный шкаф стандартного размера.
  • Наглядная понятная индикация.
  • Автоматические режимы стабилизации CV и CC.
  • Встроенные порты RS-232, RS-485.
  • Дистанционная компенсация падения потенциала в электросети.
  • Комплекс из пяти механизмов защиты.
  • Поддерживается MODBUS-RTU.
  • Программное взаимодействие с компьютером.
  • Высокоуровневая стабилизация, обеспечивающая минимальную пульсацию.
  • Аналоговое управление, пятизначный дисплей, двойной выход и другой функционал

Примером этого семейства силовых ИП является настраиваемый БП LANYI LHPS2021 (12000В, 1.67А, 20 кВт).

Параметр Показатель
Диапазон регулировки U/I до 12 кВ / 1670 мА
Потребление до 20 кВт
Точность регулировки ≤0,5% + 2 младших разряда
Разрешение 1 В/ 0,001 мА
Пульсация ≤ 0,1% от полной шкалы
Вес около 85 кг
Питание трёхфазное (380 В)

В целом условия эксплуатации и функционал всех устройств, выпускаемых компанией LANYI, близки. Поэтому выбирая блок, следует отталкиваться от характеристик вашего потребителя, требуемых диапазонов регулирования и его точности.

Также при отсутствии навыков или возможности регулирования по протоколу MODBUS, большим подспорьем будет выбор моделей, комплектуемых ПО, которые поддерживают интеграцию с ПК.
