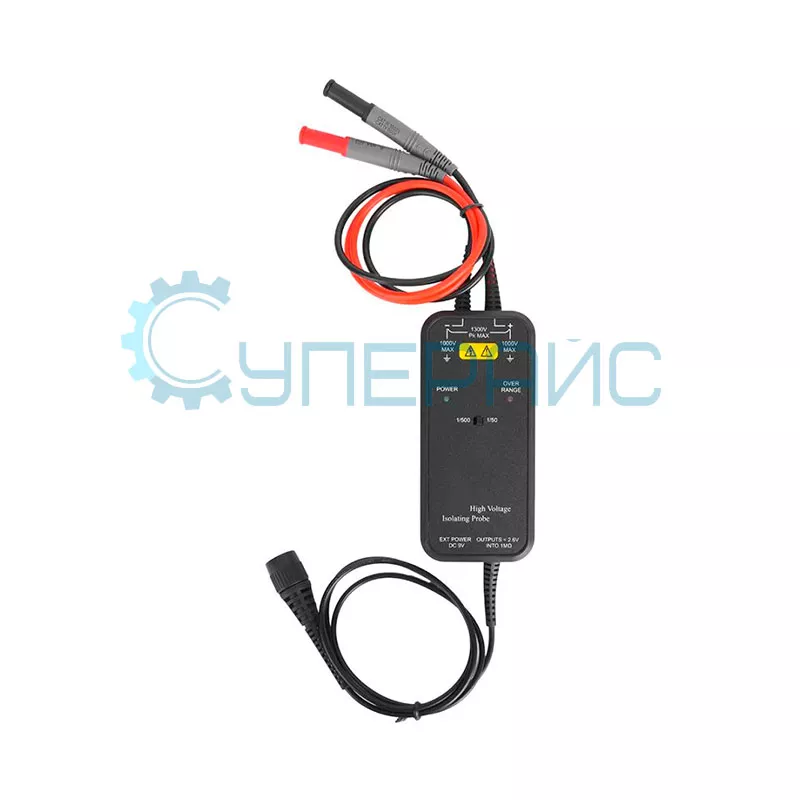

Дифференциальный пробник с гальванической развязкой Hantek HT8100
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HT8100
Описание Hantek HT8100
Технические характеристики Hantek HT8100
| Полоса пропускания | 100 МГц |
| Время нарастания | 3,5 нс |
| Точность | ± 2% |
| Коэффициент деления | 1/50, 1/500 |
| Входное сопротивление |
между входом и землей: 4 МОм дифференциальное: 8 МОм |
| Входная емкость |
между входом и землей: 7 пФ дифференциальное: 3,5 пФ |
| Максимальное дифференциальное напряжение |
1/50: 130 В 1/500: 1300 В |
| Максимальное входное напряжение |
1000 В, CAT II 600 В, CAT III |
| Шум |
1/50: ≤ 1,5 мВ 1/500: ≤ 1 мВ |
| Нелинейность | ± 1% |
| Время задержки | 20 ± 1 нс |
| Коэффициент ослабления входного сигнала |
DC: ≥ 80 дБ 100 Гц: ≥ 60 дБ 1 МГц: ≥ 50 дБ |
| Уровень индикации перенапряжения |
1/50: 140 В ± 4 В 1/500: 1400 В ± 4 В |
| Защита от перегрузки | светодиодная |
| Общие характеристики | |
| Питание |
100 - 240 В AC, 50 - 60 Гц 9 В, 1000 мА DC |
| Длина входного кабеля | 60 см |
| Длина выходного кабеля | 90 см |
| Габариты пробника | 120 х 55 х 24 мм |
| Габариты зажима-крючка | 160 х 45 х 13 мм |
| Габариты зажима-крокодила | 160 х 40 х 13 мм |
| Габариты упаковки | 250 х 195 х 45 мм |
| Вес брутто | 465 г |

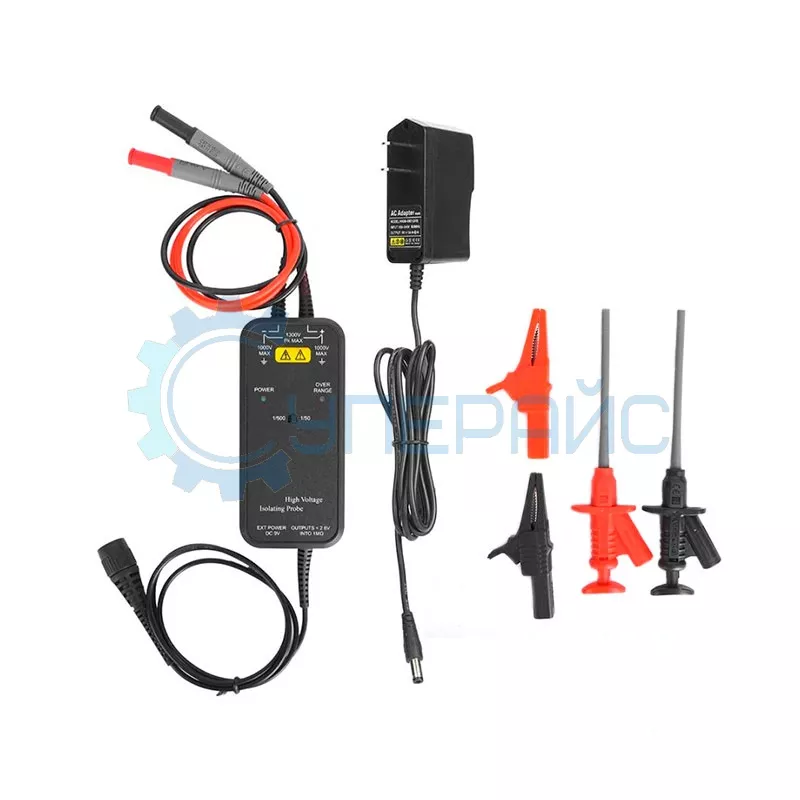

| Комплектация |
дифференциальный пробник Hantek HT8100 – 1 шт зажимы-крокодилы - 2 шт зажимы-крючки - 2 шт адаптер питания - 1 шт |
| Совместимость |
Настольный осциллограф Hantek DPO7204C (4 канала, 200 МГц) Универсальный осциллограф Hantek DPO7354C (4 канала, 350 МГц) Настольный осциллограф Hantek DPO7504E (4 канала, 500 МГц) Цифровой планшетный осциллограф Hantek TO1254D |
Дифференциальный пробник Hantek HT8100: Безопасность и Точность в Высоковольтных Измерениях
Высоковольтный дифференциальный пробник Hantek HT8100 гарантирует безопасные и точные измерения в цепях с гальванической развязкой до 1300 В (CAT II 1000 В / CAT III 600 В). Его особенность — гальваническая развязка (ослабление ≥80 дБ на DC), исключающая риск повреждения осциллографа и оператора при работе с плавающими потенциалами. Полоса пропускания 100 МГц и время нарастания 3.5 нс позволяют анализировать быстрые переходные процессы в силовой электронике, ИБП и электроприводах с точностью ±2%.
Технические преимущества HT8100:

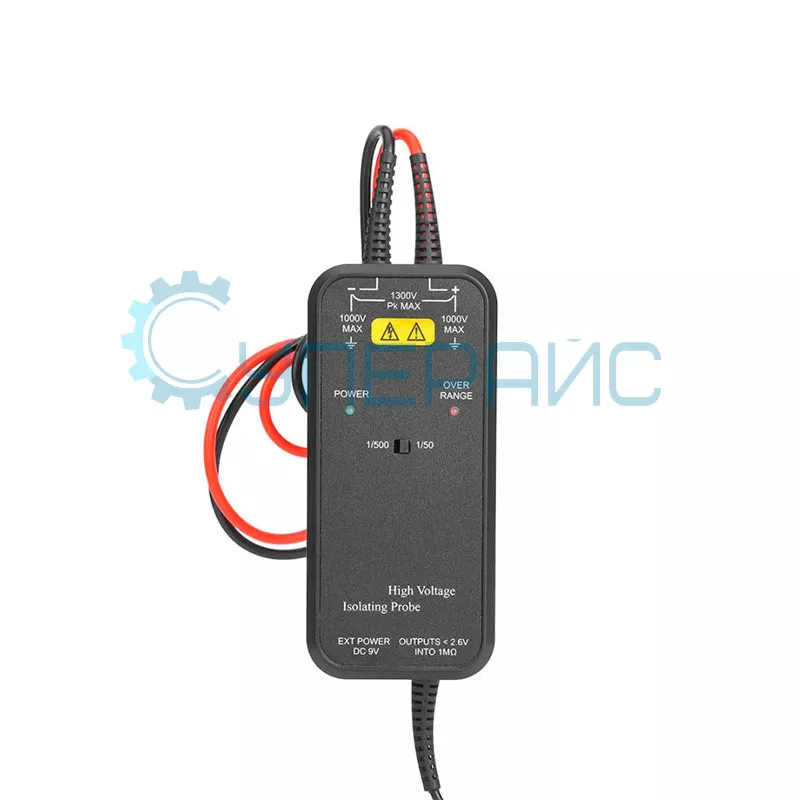

- Два коэффициента деления: Гибкое измерение сигналов: 1/50 (макс. 130 В дифф.) для точного анализа малых напряжений и 1/500 (макс. 1300 В дифф.) для высоковольтных цепей.
- Низкий шум и высокая точность: Минимальный шум (≤1.5 мВ @1/50, ≤1 мВ @1/500) и нелинейность ±1% гарантируют достоверность данных даже на малых уровнях сигнала.
- Оптимальные входные параметры: Высокое входное сопротивление (4 МОм на землю, 8 МОм дифф.) и малая емкость (7 пФ / 3.5 пФ) минимизируют влияние на тестируемую цепь.

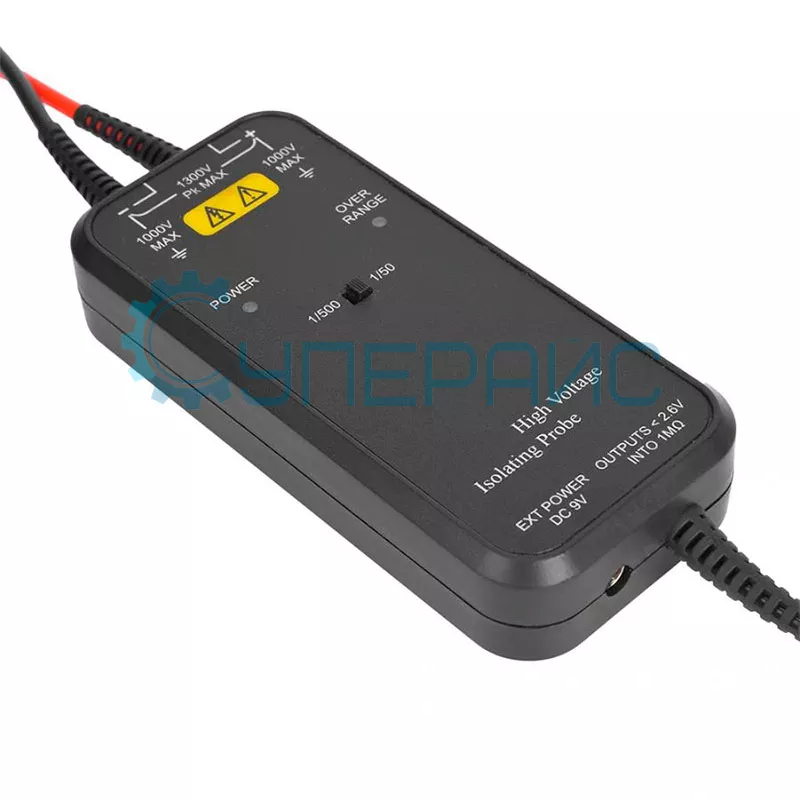

- Защита и индикация: Светодиодная индикация перенапряжения (140±4В @1/50, 1400±4В @1/500) предупреждает о риске перегрузки.
Совместим с осциллографами Hantek серий DPO и TO, идеален для разработки и ремонта силовых инверторов, зарядных устройств, систем управления двигателями, где критична безопасность и точность дифференциальных измерений.
Обзорная таблица пробников Hantek
| Характеристики | Hantek HT8050 | Hantek HT8100 |
| Полоса пропускания | 50 МГц | 100 МГц |
| Время нарастания | 7 нс | 3,5 нс |
| Точность | ± 2% | |
| Коэффициент деления | 1/50, 1/500 | |
| Входное сопротивление |
между входом и землей: 4 МОм дифференциальное: 8 МОм |
|
| Входная емкость |
между входом и землей: 7 пФ дифференциальное: 3,5 пФ |
|
| Максимальное дифференциальное напряжение |
1/50: 130 В 1/500: 1300 В |
|
| Максимальное входное напряжение |
1000 В, CAT II 600 В, CAT III |
|
| Защита от перегрузки | светодиодная | |
