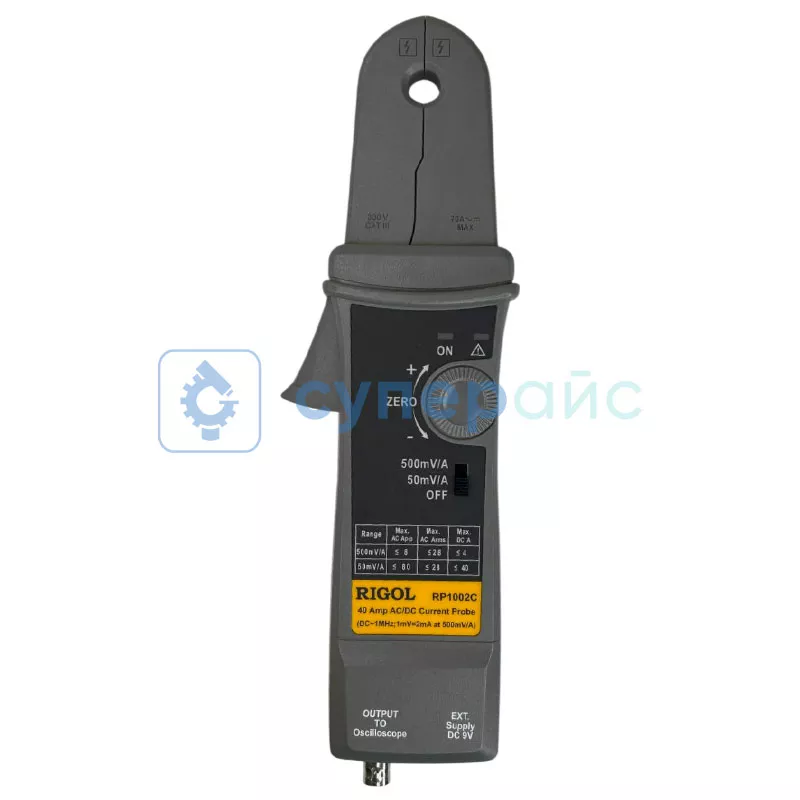

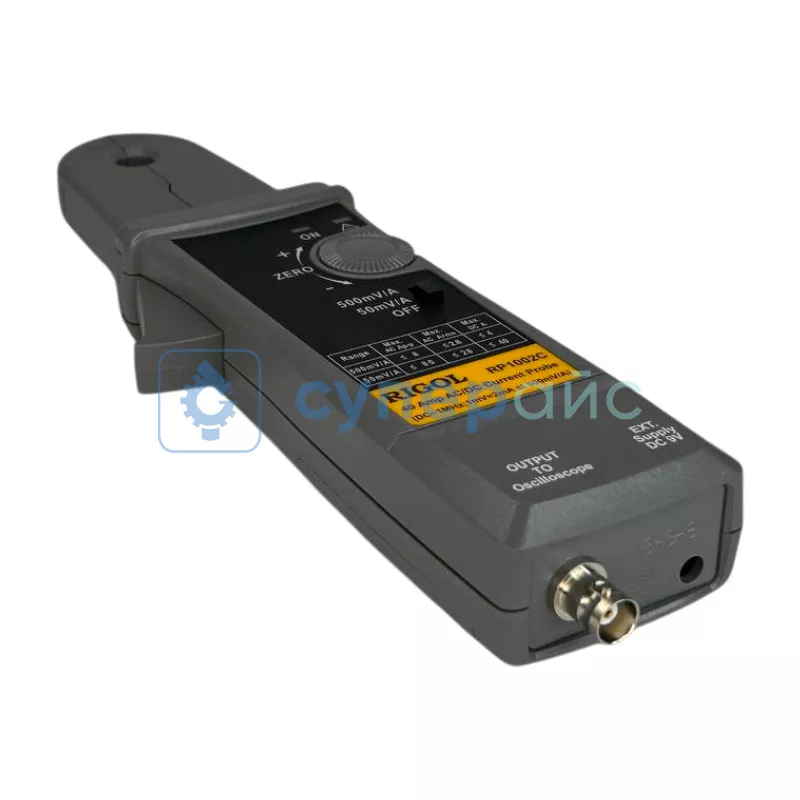

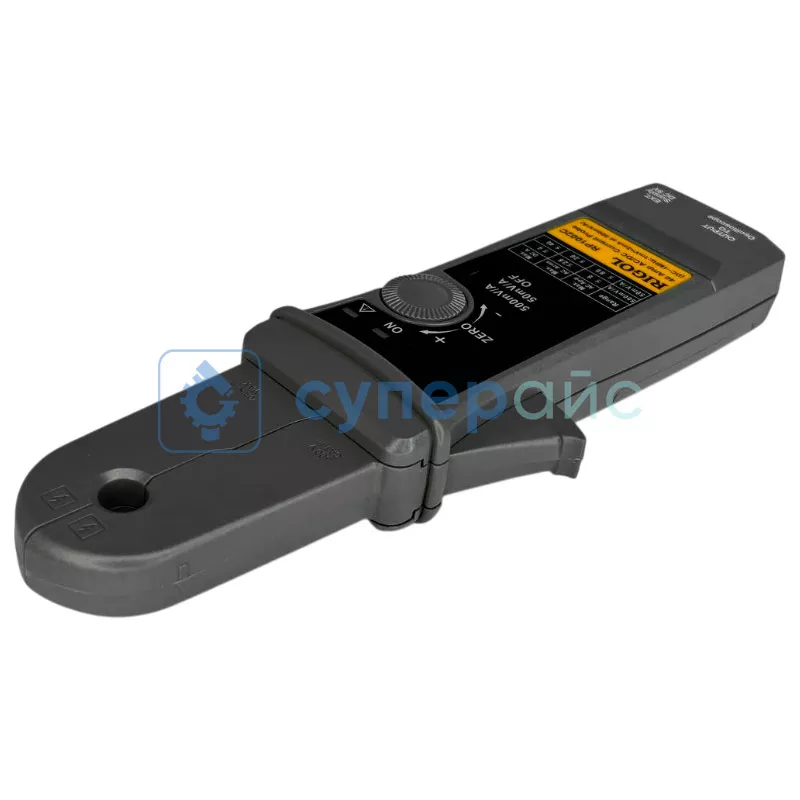

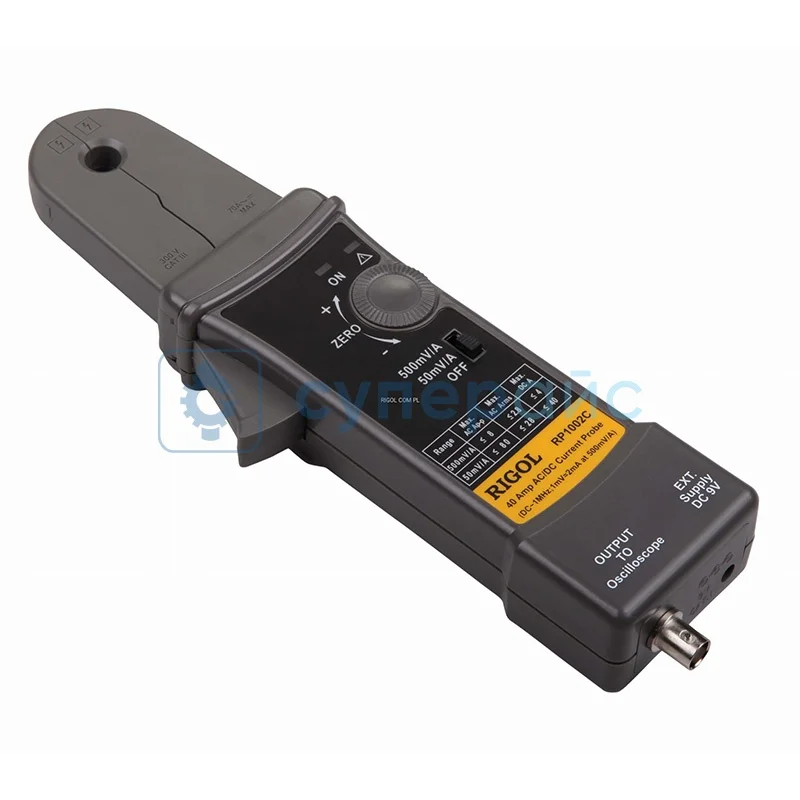

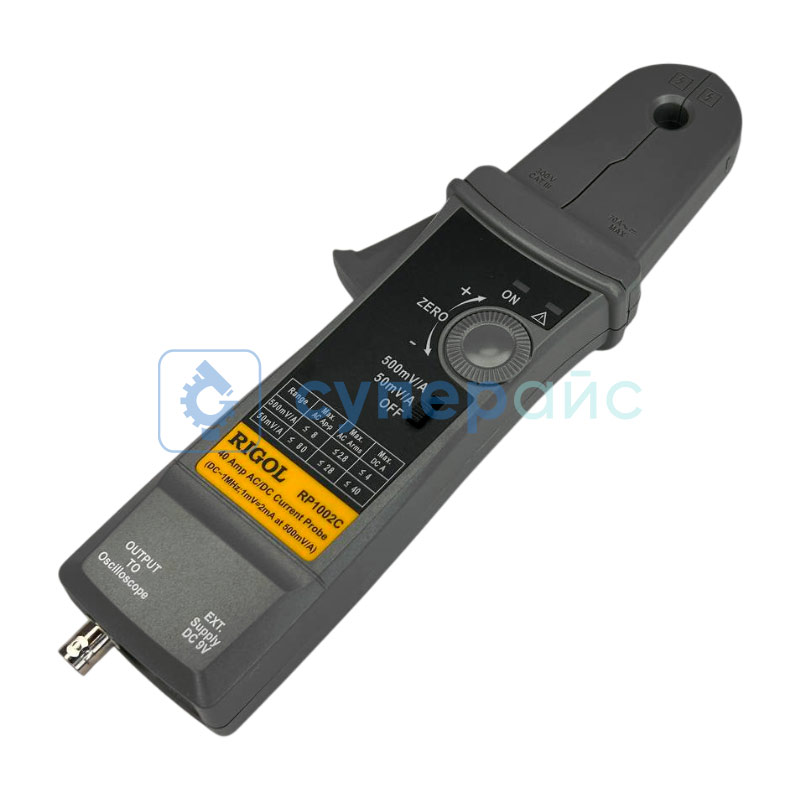

Пробник токовый RIGOL RP1002C
Код товара: 24356
Гарантия 6 месяцев
О товаре Совместим со всеми осциллографами RIGOL
Рабочий частотный диапазон: от DC до 1 МГц
Коэффициент преобразования силы тока: 50, 500 мВ/А
Диаметр клещей: 10,3 мм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Совместим со всеми осциллографами RIGOL
Рабочий частотный диапазон: от DC до 1 МГц
Коэффициент преобразования силы тока: 50, 500 мВ/А
Диаметр клещей: 10,3 мм
Технические характеристики RIGOL RP1002C
| Рабочий частотный диапазон (по уровню - 3 дБ) | от DC до 1 МГц |
| Коэффициент преобразования силы тока в выходное напряжение (переключаемое) | 50, 500 мВ/А |
| Точность измерения (типовое значение) |
± 3 % ± 20 мА при 500 мВ/А (в диапазоне 20 мА - 14 A пик) ±4 % ± 200 мА при 50 мВ/А (в диапазоне 200 мА - 100 A пик) ± 15 % макс. при 50 мВ/А (в диапазоне 100 A - 140 A пик) |
| Максимальные значения измеряемых напряжений и токов | |
| Максимальный рабочий ток (50 мВ / А) |
DC: 70 А DC+AC пик: 70 А AC пик: 70 А AC пик-пик: 140 А RMS CAT III: 50 А RMS CAT II: 50 А RMS CAT I: 50 А |
| Максимальный рабочий ток (500 мВ / А) |
DC: 7 А DC+AC пик: 7 А AC пик: 7 А AC пик-пик: 14 А RMS CAT III: 5 А RMS CAT II: 5 А RMS CAT I: 5 А |
| Максимальное рабочее напряжение |
DC: 600 В DC+AC пик: 600 В AC пик: 600 В AC пик-пик: 1200 В RMS CAT III: 300 В RMS CAT II: 600 В RMS CAT I: 600 В |
| Максимальное плавающее напряжение |
DC: 600 В DC+AC пик: 600 В AC пик: 600 В RMS CAT III: 600 В RMS CAT II: 600 В RMS CAT I: 600 В |
| Общие характеристики | |
| Источник питания | сеть, батарея |
| Диаметр клещей | 10,3 мм |
| Выходной интерфейс | BNC (вилка) |
| Длина кабеля BNC-BNC | 1 м |
| Рабочая температура | 0 - 50 °C, относительная влажность ≤ 65 % |
| Температура хранения | - 20 - 80 °C |
| Габариты изделия | 262 x 81 x 36 мм |
| Габариты упаковки | 455 x 330 x 115 мм |
| Вес нетто | 310 г |
| Вес брутто | 853 г |

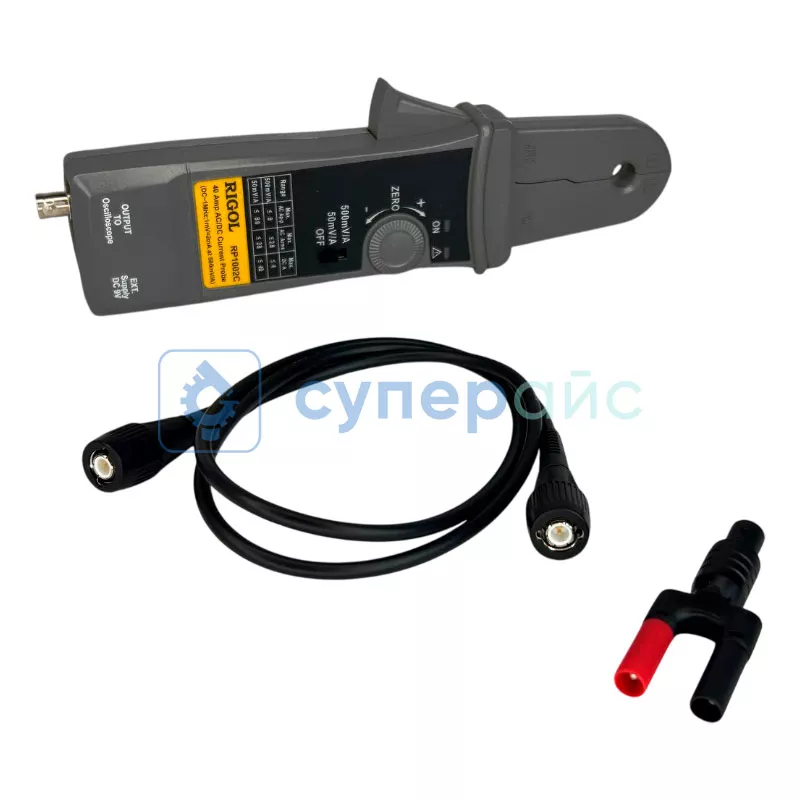

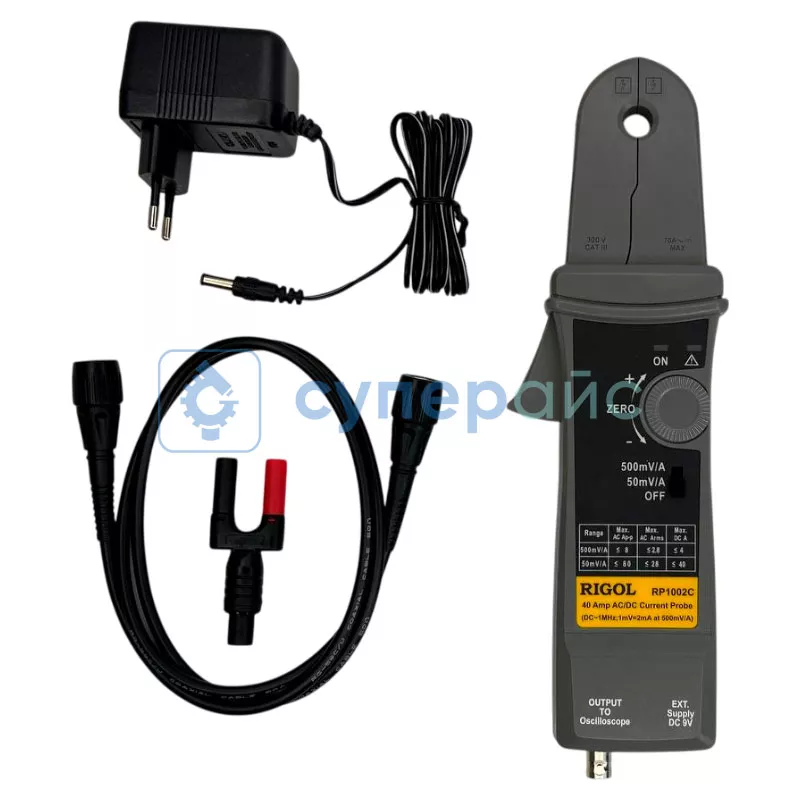

| Комплектация |
пробник RIGOL RP1002C - 1 шт двойной коаксиальный кабель BNC - 1 шт переходник с разъемом BNC на разъем типа "банан" - 1 шт адаптер питания - 1 шт руководство пользователя - 1 шт |
| Совместимость |
Цифровой осциллограф RIGOL DHO4804 (4 канала х 800 МГц) Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus Двухканальный осциллограф RIGOL DHO1202 Настольный осциллограф RIGOL DS2202A Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц) Цифровой осциллограф смешанных сигналов Rigol MSO7014 Цифровой осциллограф RIGOL MSO5072 Запоминающий осциллограф RIGOL MSO2202A Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц) Запоминающий осциллограф RIGOL DHO1072 (2 канала х 70 МГц) |
Обзорная таблица пробников RIGOL
| Характеристики | RP1001C | RP1002C | RP1003C | RP1004C | RP1005C | RP1006C |
| Макс. непрерывный ток (DC/RMS) | 30 A | 50 A | 100 A | 15 A | 50 A | 100 A |
| Макс. пиковый ток | 50 A | 100 A | 200 A | 25 A | 100 A | 200 A |
| Полоса пропускания | 25 МГц | |||||
| Время нарастания | ≤ 14 нс | |||||
Пробник для осциллографа RIGOL RP1002C
RIGOL RP1002C - это активный пробник, который разработан для измерений силы тока в электрических цепях. Предлагаемый инструмент будет полезен инженерам, техникам, студентам и преподавателям технических специальностей при проведении исследований и тестировании устройств. Эргономичный корпус и компактность делают прибор удобным в работе. Рассмотрим подробнее особенности этой модели, отвечая на возможные вопросы.
Какова совместимость этого пробника с осциллографами?
Прибор совместим со всеми осциллографами RIGOL, указанными в таблице характеристик. Пользователям не требуется приобретать дополнительные адаптеры или переходники для подключения.
Какой частотный диапазон поддерживается?
Рабочий частотный диапазон от DC до 1 МГц помогает измерять как постоянный ток, так и переменный в установленном диапазоне частот. Подходит для исследования сигналов различной природы: например, медленно меняющихся или среднечастотных образцов.
Какую роль играет коэффициент преобразования силы тока?
Коэффициент преобразования силы тока 50 мВ/А и 500 мВ/А означает два режима чувствительности. Можно измерять разные уровни тока. Применяя такой пробник активный 1 МГц, пользователи выбирают нужный режим для конкретной задачи.
Каковы варианты питания?
Источником питания выступает сеть либо батарея. При работе в лаборатории удобно использовать сетевое питание. Батарейное питание помогает измерять ток в полевых условиях или там, где нет доступа к электросети.
Какую роль играет диаметр клещей пробника?
Диаметр клещей 10,3 мм даёт работать с проводниками разного сечения. Это помогает измерять ток в различных типах кабелей, используемых в электронике и электротехнике.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
