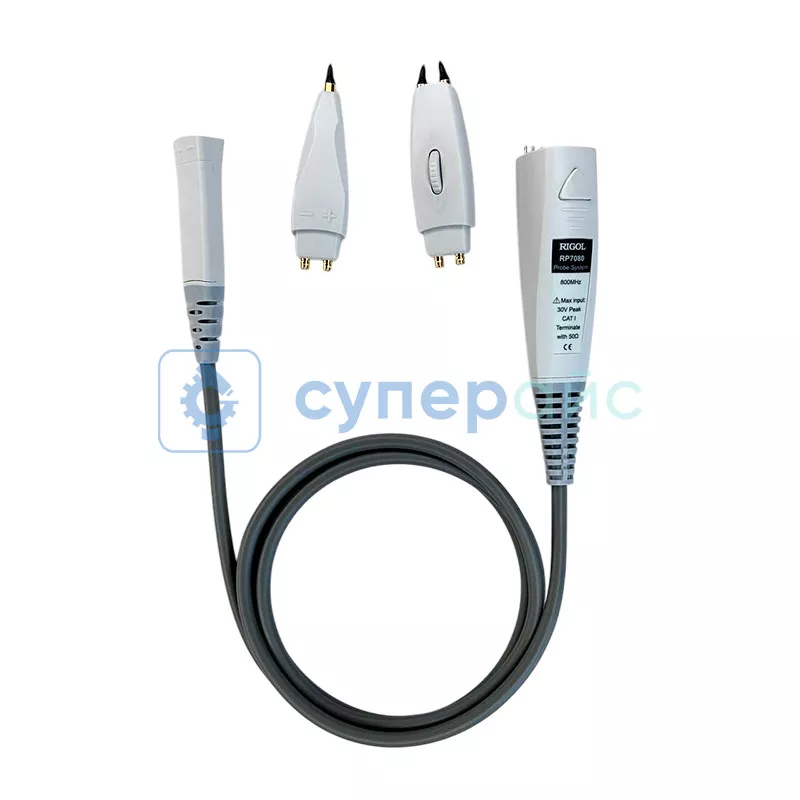

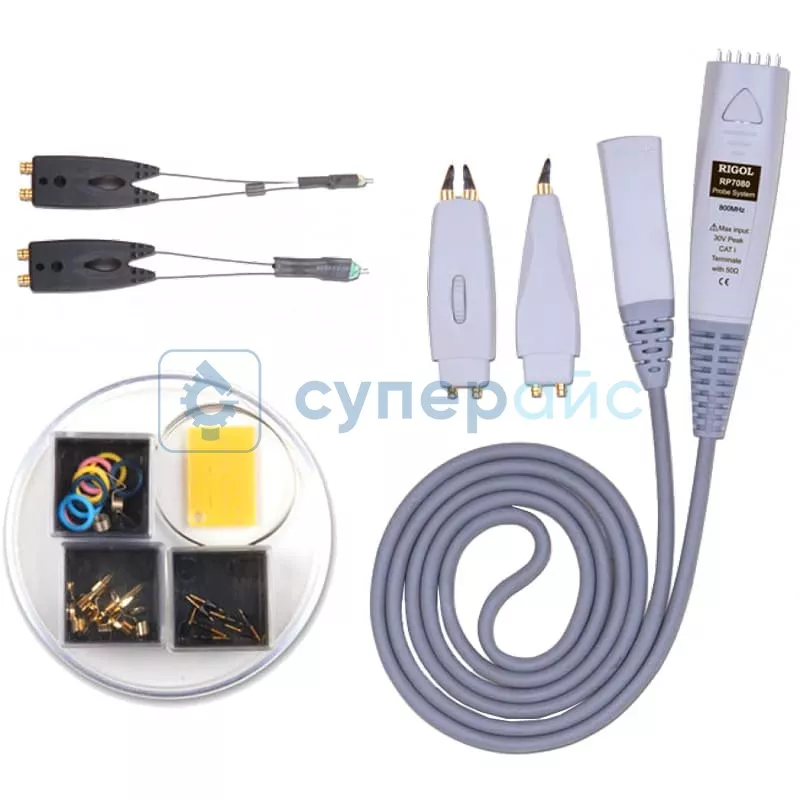

Пробник осциллографический дифференциальный активный RIGOL RP7080
Код товара: 24359
Гарантия 6 месяцев
О товаре Устранение синфазных помех при работе
Пропускная способность: 800 МГц
Входная емкость: < 1 пФ
Время нарастания: < 465 пс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Устранение синфазных помех при работе
Пропускная способность: 800 МГц
Входная емкость: < 1 пФ
Время нарастания: < 465 пс
Технические характеристики RIGOL RP7080
| Пропускная способность | 800 МГц |
| Время нарастания | < 465 пс |
| Входная емкость | < 1 пФ |
| Входное сопротивление |
50 кОм ± 2 % (дифференциал) 25 кОм ± 4 % (несимметричный) |
| Входной динамический диапазон | ± 6,25 В |
| Диапазон общего режима ввода |
± 6,75 В постоянного тока до 100 Гц ± 1,25 В >100 Гц |
| Коэффициент отбраковки | > 45 дБ при частоте 1 МГц |
| Ослабление постоянного тока | 10 : 1 ± 2 % |
| Ошибка нулевого смещения |
< 30 мВ перед калибровкой < 5 мВ после калибровки |
| Диапазон напряжений смещения | ± 12 В |
| Точность смещения |
< 3 % от текущего диапазона до калибровки < 1 % от текущего диапазона после калибровки |
| Входной шум | 45 мВпп |
| Задержка распространения | 7 нс |
| Максимальное входное напряжение | пиковая мощность 30 В CAT I |
| Электростатическая защита (HBM) | > 8 кВ |
| Совместимость | осциллографами Rigol серий DS6000, MSO4000, DS4000 |
| Общие характеристики | |
| Длина кабеля | 140 см |
| Рабочая температура | 5 - 40 °C, при относительной влажности 0 - 80 % |
| Температура хранения | -40 - 70 °C, при относительной влажности 0 - 90 % |
| Потребляемая мощность | 1,2 Вт |
| Габариты упаковки | 340 х 240 х 130 мм |
| Вес брутто | 1,273 кг |
| Комплектация | пробник RIGOL RP7080 – 1 шт |
| Совместимость | Цифровой осциллограф смешанных сигналов Rigol MSO7014 |
Обзорная таблица пробников Rigol
| Характеристики | RP7080 | RP7080S | RP7150 | RP7150S |
| Полоса пропускания | 800 МГц | 800 МГц | 1,5 ГГц | 1,5 ГГц |
| Время нарастания | < 465 пс | < 465 пс | ≤ 265 пс | ≤ 265 пс |
| Входная емкость | ≤ 1 пФ | |||
| Входной импеданс |
50 кОм ± 2% (диф.) 25 кОм ± 4% (несим.) |
100 кОм ± 2% |
50 кОм ± 2% (диф.) 25 кОм ± 4% (несим.) |
100 кОм ± 2% |
| Входной динамический диапазон | ±6,25 В | |||
| Коэффициент ослабления | 10:1 ± 2% | |||
| Диапазон смещения | ±12 В | |||
| Ошибка смещения нуля |
< 30 мВ (до калибровки) < 5 мВ (после калибровки) |
|||
| Шум | 45 мВп-п | 70 мВп-п | 45 мВп-п | 70 мВп-п |
Осциллографический пробник RIGOL RP7080
Пробник дифференциальный RIGOL RP7080 работает с различными схемами при измерении электрических характеристик. Такое оборудование расширяет функциональность базового прибора, улучшает точность измерений.
Рассмотрим некоторые вопросы об этой модели.
Какие характеристики определяют функциональность прибора?
Этот активный пробник для осциллографа Rigol с пропускной способностью 800 МГц помогает регистрировать высокочастотные сигналы без искажений. Время нарастания меньше 465 пс создаёт преимущество при работе с крутыми фронтами импульсов.
Какие задачи решают такие дифференциальные пробники?
Среди функций устройства:
- измерение разности потенциалов между двумя точками схемы;
- устранение синфазных помех при работе;
- подавление нежелательных шумов;
- точная передача сигнала на осциллограф.
Какую практическую пользу даёт высокая пропускная способность?
На практике высокая пропускная способность гарантирует достоверное отображение быстрых сигналов. При тестировании цифровых устройств этот параметр критически важен.
Где применяют такие пробники?
Типичное оборудование, с которым может работать модель:
- высокоскоростные цифровые интерфейсы;
- импульсные источники питания;
- устройства с быстродействующими компонентами.
Совместимость с сериями осциллографов DS6000, MSO4000, DS4000 бренда Rigol расширяет сферу применения устройства.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
