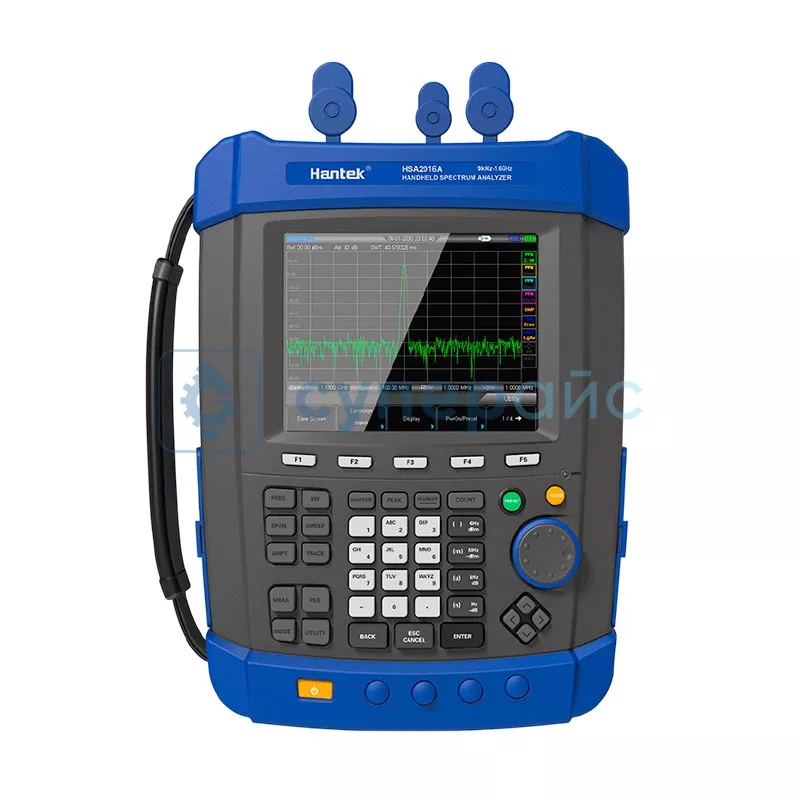

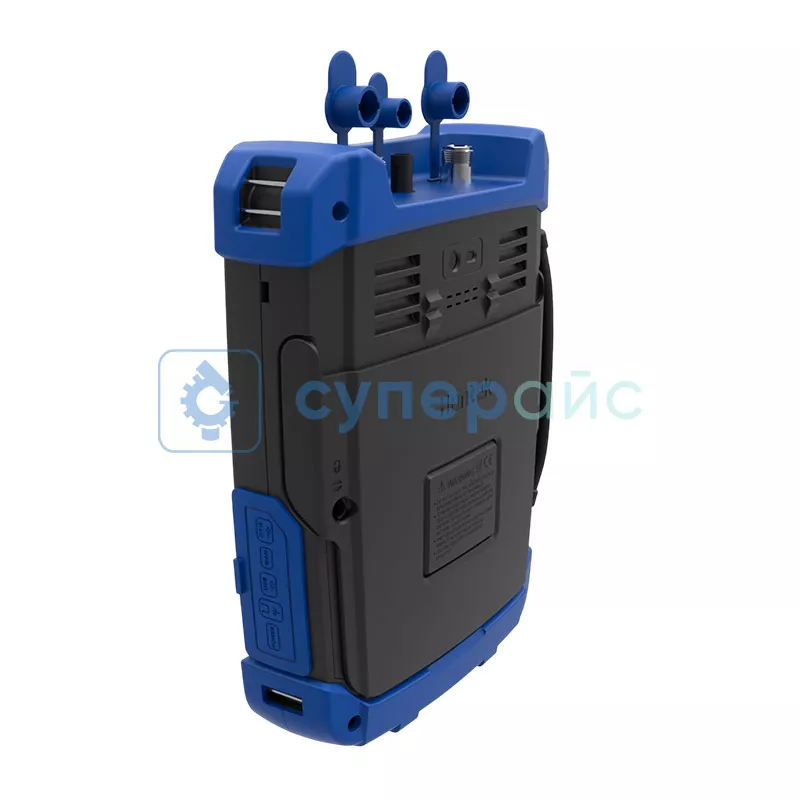

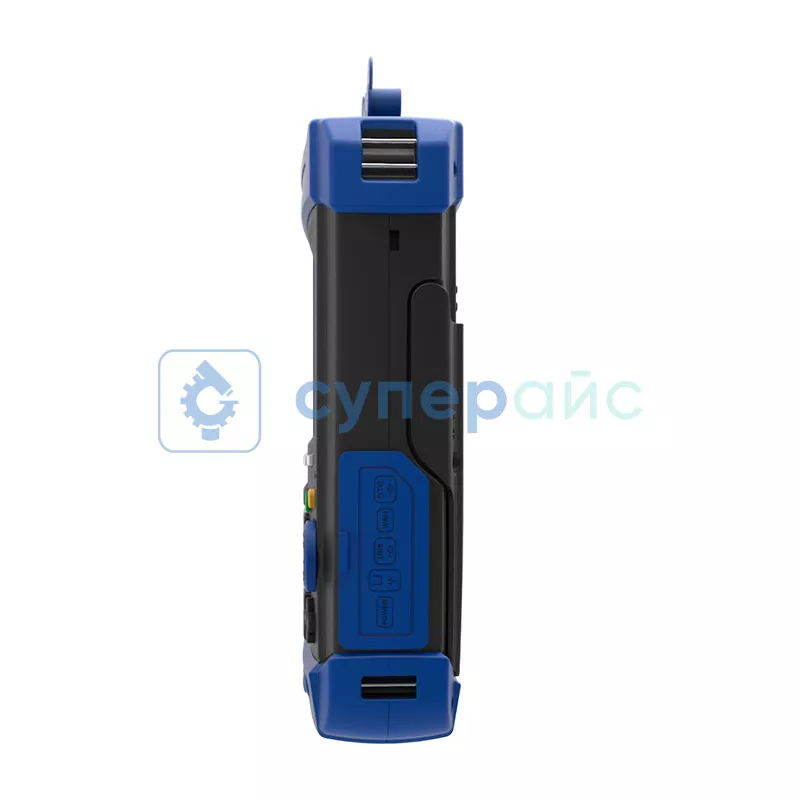

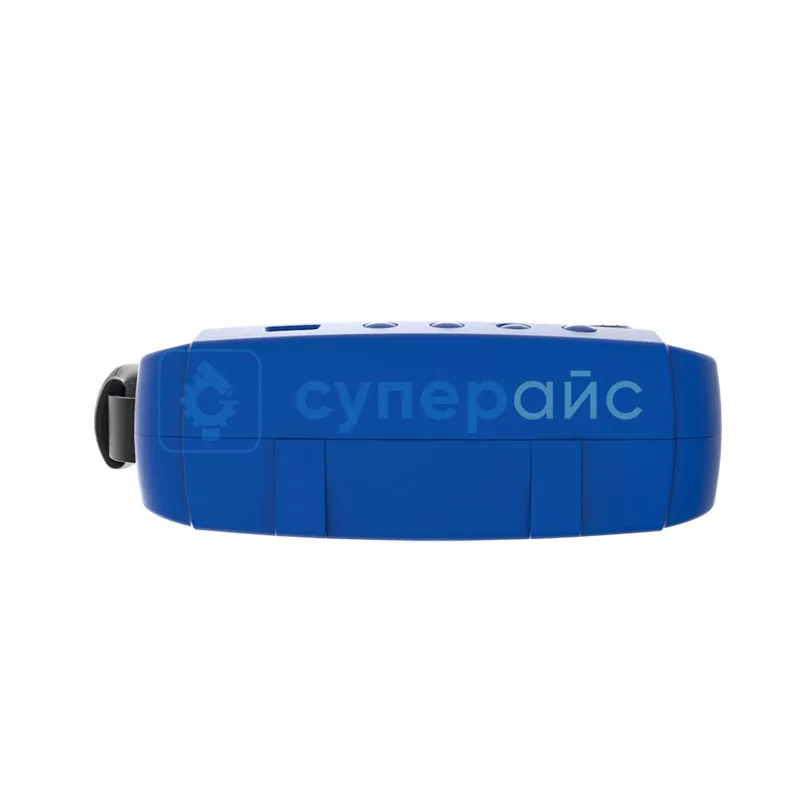

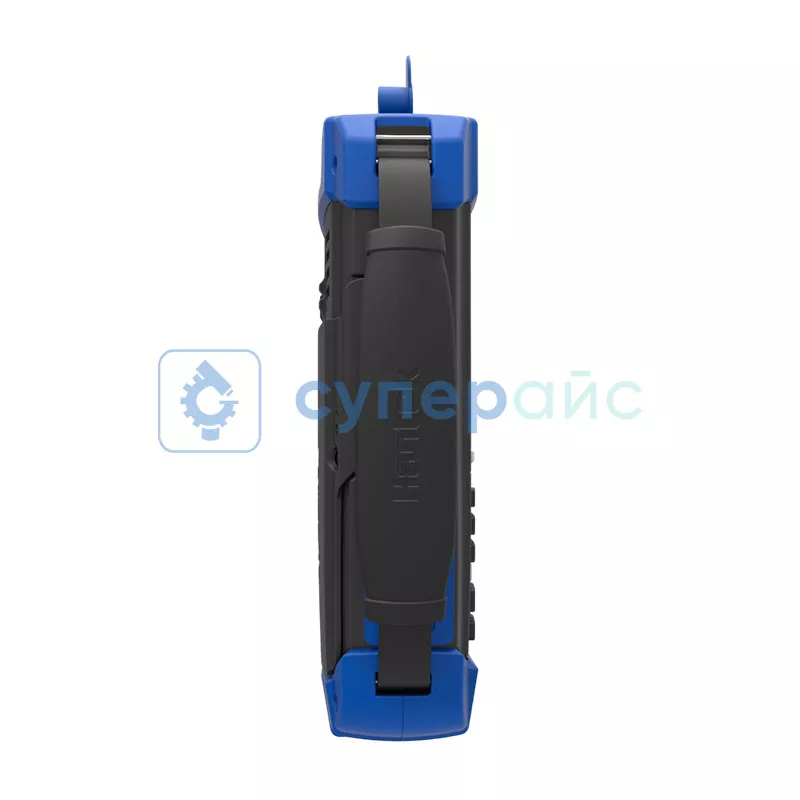

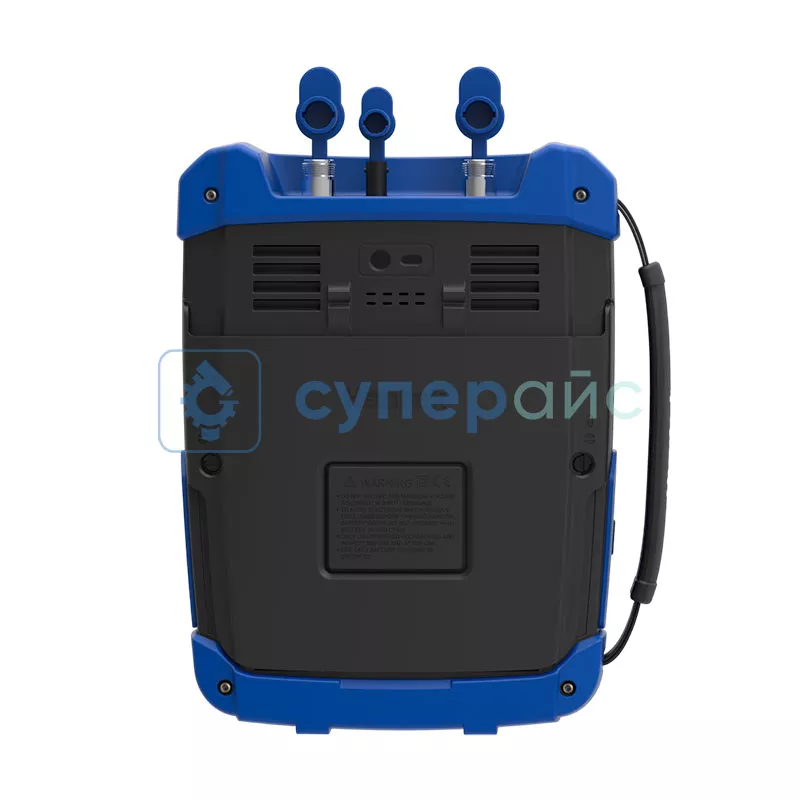

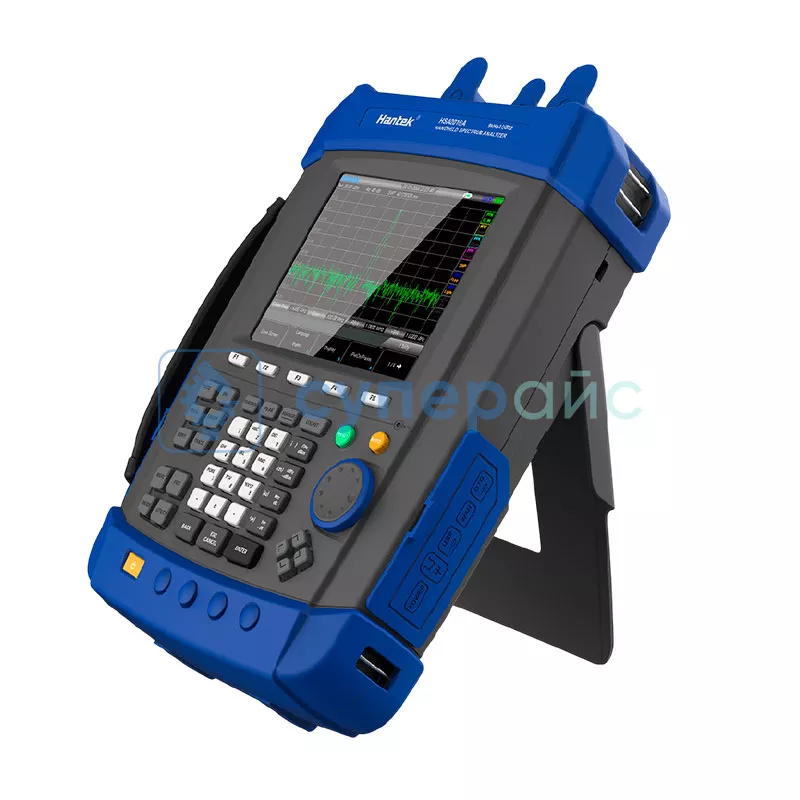

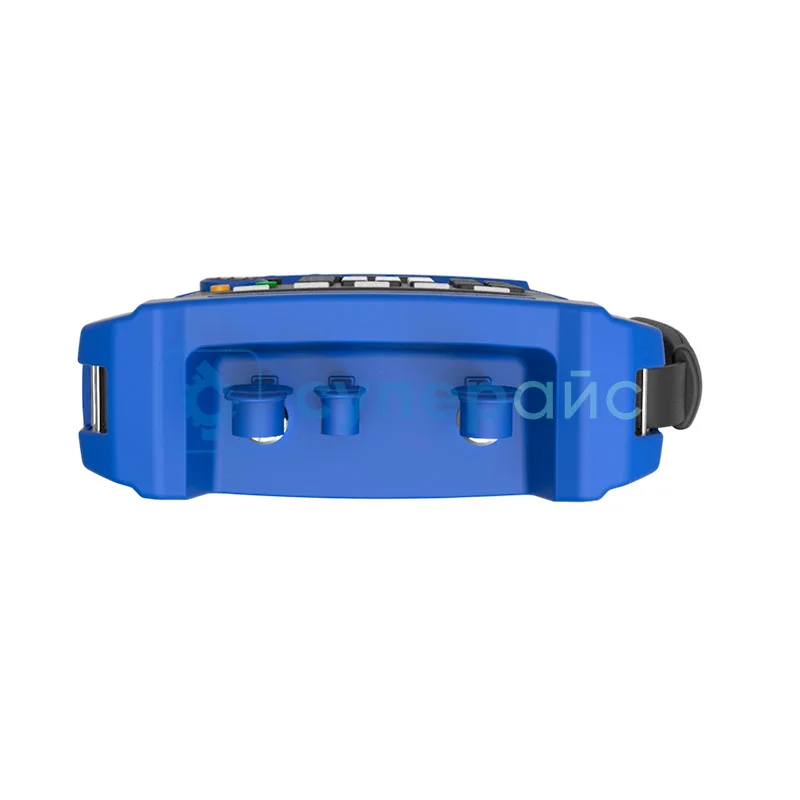

Портативный анализатор спектра Hantek HSA2016B со следящим генератором
135 959 ₽
135 959 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
16784
Модель (серия)
HSA2016B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HSA2016B
Артикул (код товара)
16784
Модель (серия)
HSA2016B
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Диапазон полосы пропускания
Средний уровень шума
130 дБм
Тип спектроанализатора
Цифровой
Принцип действия
Мин. частота
9 кГц
Макс. частота
1,6 ГГц
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Вид исполнения
Портативное
Описание Hantek HSA2016B
Технические характеристики HANTEK HSA2016B
| Частотный диапазон следящего генератора | 5 МГЦ - 1,6 ГГц |
| Частотный диапазон | 9 кГц - 1,6 ГГц |
| Разрешение | 1 Гц |
| Основная частота | 10 МГц |
| Скорость старения | ± 1 мд/год |
| Полоса пропускания (RBW) | -3 дБ |
| Разрешение полосы пропускания (RBW) | 10 Гц - 1 МГц , последовательность 1-3-10 |
| Точность полосы пропускания (RBW) | ± 5% RBW = 10 Гц ~ 1 МГц номинально |
| Полоса пропускания видео (VBW) | -3 дБ |
| Разрешение (VBW) | 1 Гц - 1 МГц , последовательность 1-3-10 |
| Точность (VBW) | ± 10% VBM= 1 Гц ~ 1 МГц номинально |
| Средний уровень шумов | |
| При выключенном предусилителе |
9 К ~1 МГц, -108 дБм , стандарт -127 дБм 1 МГц ~ 10 МГц, -128 дБм , стандарт -146 дБм 10 МГц ~ 500 МГц, -142 дБм , стандарт -146 дБм 500 МГц ~ 2,5 ГГц, -141 дБм , стандарт -145 дБм 2,5 ГГц ~ 3 ГГц, -140 дБм , стандарт -144 дБм |
| При включенном предусилителе |
9 К ~ 1 МГц, -131 дБм , стандарт -150 дБм 1 МГц ~ 10 МГц, -148 дБм , стандарт -163 дБм 10 МГц ~ 500 МГц, -161 дБм , стандарт -164 дБм 500 МГц ~ 2,5 ГГц, -159 дБм , стандарт-162 дБм 2,5 ГГц ~ 3 ГГц, -158 дБм , стандарт -161 дБм |
| Фазовый шум |
10 K, < -92 дБн/Гц, стандарт -95 дБн/Гц 30 K, < -93 дБн/Гц, стандарт -96 дБн/Гц 100 K, < -95 дБн/Гц, стандарт -97 дБн/Гц 1 МГц, < -117 дБн/Гц, стандарт -119 дБн/Гц |
| Время развёртки | |
| Диапазон |
при >100 Hz, 2 мс - 1000 с при = 0 Hz, 600 нс - 200 с |
| Режимы развертки | непрерывный, одиночный |
| Источник запуска | свободный, видео, внешний |
| Кривая триггера | положительный или отрицательный край |
| Задержка срабатывания | при = 0 Гц, от ±12 мс до ±12 с |
| Разрешение счётчика частоты | 1 Гц |
| Диапазон отображения шкалы | |
| Логарифмическая шкала | 1 - 10 дБ/дел с шагом 1, 2, 5, 10 дБ, отображается 10 делений |
| Линейная шкала | 0 - 100% , отображается 10 делений |
| Единицы масштаба | дБм, дБмВ, дБмкВ, Вт, В |
| Количество точек | 461 |
| Количество маркеров | 4 |
| Тип детекторов | нормальный, позитивный пик, отрицательный пик, dample, RMS |
| Количество следов | 4 |
| Функции трассировки | Очистить/записать, максимальное удержание, минимальное удержание, усреднение, проверка, закрытие |
| Погрешность измерения шкалы | ± 1,5 дБ |
| Основной уровень | |
| Диапазон | -100 - 30 дБм, шаг 1 дБ |
| Разрешение |
логарифмическая шкала 0,01 дБ линейная шкала от 2,236 мкВ до 7,07 В |
| Максимальный входной уровень безопасности |
средняя непрерывная мощность: +33дБм входное напряжение: 50 В постоянного тока |
| Диапазон измерений |
9 кГц ~ 2 МГц, средний уровень шума до +10 дБ 2 МГц ~ 3 ГГц, средний уровень шума до +20 дБ |
| Диапазон аттенюатора входного сигнала | 0 - 51 дБ, шаг 1 дБ |
| Искажения | |
| Гармонические искажения 2-го порядка |
<65 дБн, 50 МГц - 3 ГГц (уровень микшера -30 дБм, аттенюатор = 0 дБ, предусилитель выключен, 20 ~ 30 ℃) |
| Интермодуляционные искажения 3-го порядка |
50 ~ 300 МГц, при +8 дБм, Продукты интермодуляции третьего порядка：2 x -20 дБм; частотное разделение 100 кГц: затухание = 0 дБ; предусилитель выключен, 20 ℃ ~ 30 ℃. 300 МГц ~ 1,6 ГГц, +10 дБм |
| Комбинационные искажения | < -75 дБн |
| Собственные комбинационные помехи | < -90 дБм , стандартное значение -98 дБм |
| ВЧ-вход КСВН | 10 МГц - 1,6 ГГц |
| Вход основного сигнала | |
| Эталонная входная частота | 10 МГц |
| Входная амплитуда | 0 ~ 10 дБм |
| Напряжение | 5 В |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 640 x 480 |
| Диагональ дисплея | 5,7 дюйма |
| Интерфейсы передачи данных | USB host, LAN, USB device |
| Язык интерфейса | английский, китайский |
| Питание | литиевая батарея 7800 мАч |
| Зарядка | 220 В AC ± 15% |
| Потребляемая мощность | < 32 Вт |
| Рабочая частота | 40 - 60 Гц |
| Рабочая температура | -10 - 50 ℃ |
| Температура хранения | -40 - 70 ℃ |
| Влажность | < 95% |
| Габариты | 260 х 220 х 75 мм |
| Габариты упаковки | 470 x 160 x 400 мм |
| Вес брутто | 6,95 кг |
| Комплектация |
портативный анализатор спектра Hantek HSA2016B со следящим генератором – 1 шт кейс для хранения прибора – 1 шт кабель питания – 1 шт кабель – 1 шт диск с ПО – 1 шт спецификация – 1 шт |
| Совместимость | Кабель USB 2.0 A - B 1 метр |
Обзорная таблица анализаторов спектра Hantek HSA2016
| Характеристики | HSA2016A | HSA2016B |
| Частотный диапазон | 9 кГц - 1,6 ГГц | |
| Следящий генератор | Нет | Да (5 МГц - 1,6 ГГц) |
| Разрешение (RBW) | 10 Гц - 1 МГц | |
| Точность полосы пропускания (RBW) | ±5% | |
| Разрешение (VBW) | 1 Гц - 1 МГц | |
| Средний уровень шумов (без предусилителя, 10 МГц - 500 МГц) | -142 дБм (стандарт -146 дБм) | |
| Фазовый шум (на отстройке 10 кГц) | < -92 дБн/Гц (стандарт -95 дБн/Гц) | |
| Диапазон основного уровня | -100 дБм до +30 дБм | |
| Диапазон аттенюатора | 0 - 51 дБ | |
| Максимальный входной уровень | +33 дБм (постоянная средняя мощность) | |
Спектроанализатор Hantek HSA2016B
Компактные спектроанализаторы широко применяют специалисты технического контроля для выполнения измерительных операций. Функциональность модели Hantek HSA2016B сочетается с компактными габаритами корпуса. Полоса пропускания прибора составляет -3 дБ при среднем уровне шумов до -161 дБм (стандартно -164 дБм) при включенном предусилителе в диапазоне 10 МГц - 500 МГц.
Портативность как ключевой фактор
Работа в различных локациях становится удобнее благодаря небольшим размерам устройства. Лёгкая конструкция обуславливает удобство транспортировки анализатора между объектами для проведения диагностических процедур.
Преимущества модели:
- портативный анализатор спектра HSA2016B имеет рабочий диапазон частот 9 кГц - 1,6 ГГц, который подойдёт для многих задач в радиоэлектронике;
- дисплей с диагональю 5,7 дюйма помогает считывать показания без напряжения зрения;
- встроенный следящий генератор расширяет функциональные границы устройства.
Области практического использования
Точность диагностики электронных компонентов делает спектроанализатор частот Hantek HSA2016B ценным инструментом для радиоинженеров. Прибор можно использовать как в стационарных лабораториях, так и на выездных объектах.
Модель подойдёт для:
- обучения в вузах, поскольку даёт комплексное представление о работе электронных схем;
- ремонта и обслуживания радиоэлектронной аппаратуры благодаря широкому набору функций и портативности;
- наладки и тестирования телекоммуникационного оборудования.
Документация и ПО Hantek HSA2016B
Название
Язык
Версия
Размер и тип
Руководство пользователя анализаторов спектра Hantek серии HSA2030 и HSA2016
Язык:
Русский
Размер и тип:
670 КБ,
pdf
Отзывы Hantek HSA2016B
Леонид Захаров
15.04.2025 14:45:11
Хороший вариант анализатора. У Хантек по моему опыту подавляющее большинство приборов работоспособные, так скажем.
Спасибо за руководство на русском языке, очень удобно.
Спасибо за руководство на русском языке, очень удобно.
SUPEREYES.RU
16.04.2025 06:28:45
Леонид Захаров
Хороший вариант анализатора. У Хантек по моему опыту подавляющее большинство приборов работоспособные, так скажем. Спасибо за руководство на русском языке, очень удобно.
Хороший вариант анализатора. У Хантек по моему опыту подавляющее большинство приборов работоспособные, так скажем. Спасибо за руководство на русском языке, очень удобно.
Добрый день, Леонид!
Спасибо за ваш отзыв! Рады, что вы остались довольны анализатором и отметили надёжность оборудования Hantek. Мы всегда стараемся предоставлять актуальные руководства на русском языке, чтобы работа с приборами была максимально удобной и понятной.
Спасибо, что выбираете нас! Будем рады видеть вас снова в нашем интернет-магазине.
С уважением, Администрация интернет-магазина Суперайс.
