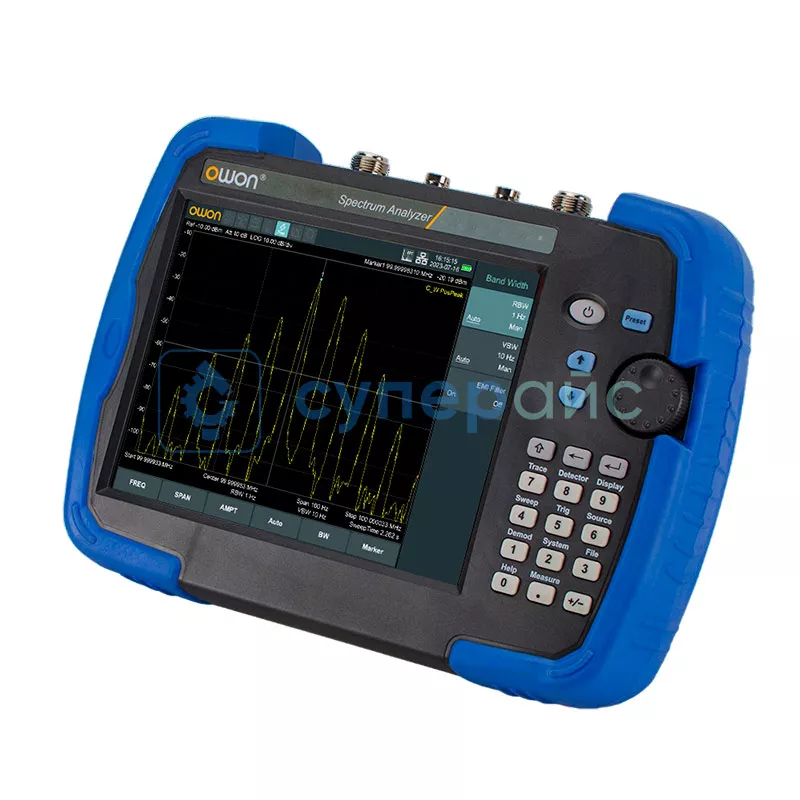

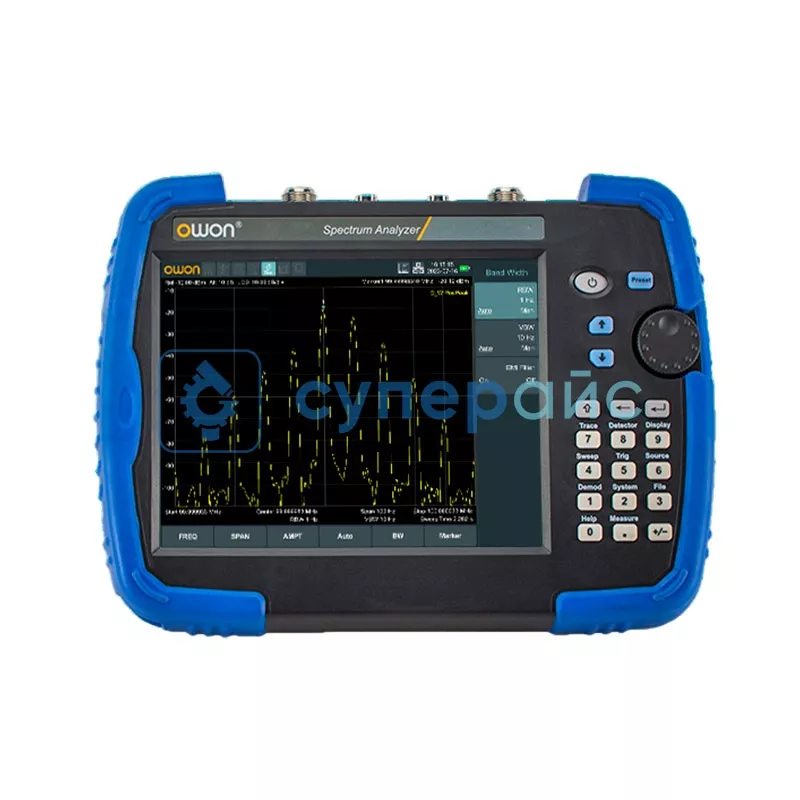

Спектроанализатор OWON HSA 1075-TG со следящим генератором
554 700 ₽
554 700 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
21368
Модель (серия)
HSA 1075-TG
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HSA 1075-TG
Артикул (код товара)
21368
Модель (серия)
HSA 1075-TG
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Диапазон полосы пропускания
Средний уровень шума
160 дБм
Тип спектроанализатора
Цифровой
Принцип действия
Мин. частота
9 кГц
Макс. частота
7,5 ГГц
Вес (кг)
2,5
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
mini USB
LAN
mini USB
LAN
Вид исполнения
Портативное
Показать больше
Показать меньше
Описание OWON HSA 1075-TG
Технические характеристики OWON HSA 1075-TG
| Частотный диапазон | 9 кГц - 7,5 ГГц |
| Разрешение | 1 Гц |
| Скорость износа | 1 ppm/год |
| Фазовый шум (1 ГГц) | < - 106 дБн/Гц при смещении 10 кГц |
| Полоса разрешения (-3 дБ) (RBW) | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 |
| Режимы обнаружения | автоматический, нормальный, положительный пик, отрицательный пик, выборка, среднеквадратичное значение, среднее напряжение, квазипиковое значение |
| Функции трассировки | обновить, максимальное удержание, минимальное удержание, просмотр, закрытие, среднее |
| Единица измерения координат уровня | dBm, dBμW, dBpW, dBmV, dBμV, W, V |
| Средний уровень шума | |
| Предусилитель выключен |
от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 3,6 ГГц: -138 дБм < -128 дБм от 3,6 ГГц до 6 ГГц: -134 дБм < -124 дБм от 6 ГГц до 7,5 ГГц: -129 дБм < -119 дБм |
| Предусилитель включен |
от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 3,6 ГГц: -158 дБм < -148 дБм от 3,6 ГГц до 6 ГГц: -154 дБм < -144 дБм от 6 ГГц до 7,5 ГГц: -149 дБм < -139 дБм |
| Фазовый шум | |
| Смещение |
10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Пропускная способность | |
| Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1 - 3 - 5 - 10 шагов |
| Точность полосы пропускания | < 5% стандартно |
| Коэффициент формы фильтра разрешения (60 дБ : 3 дБ) | < 5 : 1 типичный (цифровой и близкий к гауссовой форме) |
| Полоса пропускания видео | от 10 Гц до 3 МГц, в последовательности 1 - 3 - 5 - 10 |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды | средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен |
| Референтный уровень | от - 80 дБм до + 30 дБм, с шагом 0,1 дБм |
| Предусилитель | 20 дБ, номинал, от 9 кГц до 3,6 ГГц |
| Частотная характеристика | |
| Предусилитель выключен (fc ≥ 100K) | ± 0,8 дБ；± 0,4 дБ (типичное значение) |
| Предусилитель включен (fc ≥ 1 МГц) | ± 0,9 дБ；± 0,5 дБ (типичное значение) |
| Разница и точность | |
| Абсолютная точность амплитуды |
от 20 ℃ до 30 ℃, fc = 50 МГц, полоса обзора = 200 кГц, полоса пропускания = 10 кГц, полоса пропускания = 10 кГц, пиковый детектор, ослабление радиочастотных сигналов 10 дБ, уровень достоверности 95 %; предусилитель выключен ±0,4 дБ, уровень входного сигнала -20 дБм; предусилитель включен ±0,5 дБ, уровень входного сигнала -40 дБм; |
| Следящий генератор (tracking generator) | |
| Диапазон частот | от 100 кГц до 7,5 ГГц |
| Диапазон уровня выходной мощности | от - 40 дБм до 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Выходная неравномерность | ± 3 дБ |
| Общие характеристики | |
| Дисплей | сенсорный ЖК-экран |
| Диагональ дисплея | 8 дюймов |

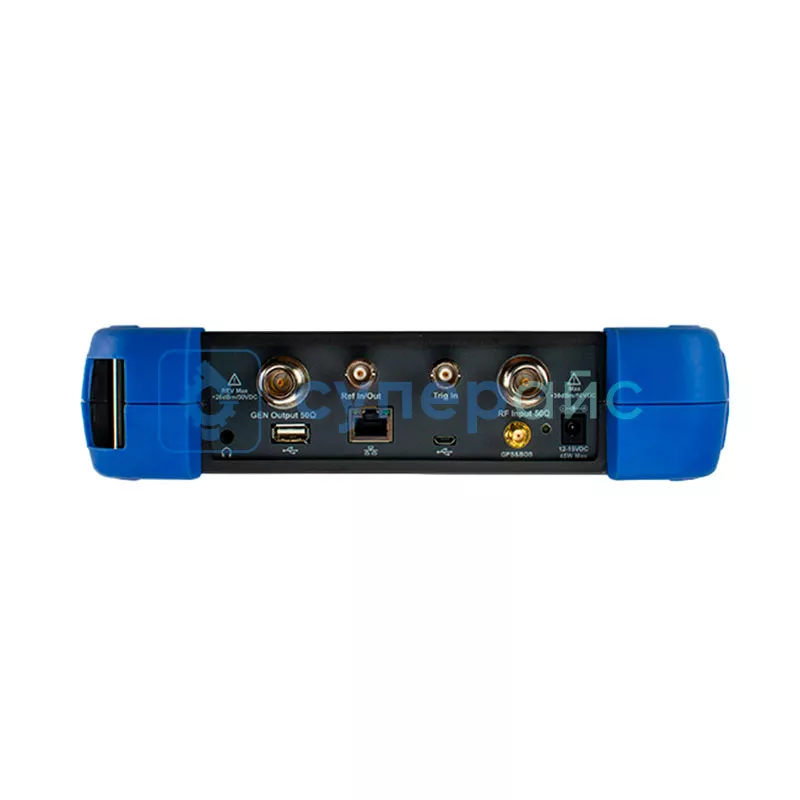

| Интерфейс | USB, LAN, TRS, USB-mini |
| Габариты | 265 х 190 х 58 мм |
| Габариты упаковки | 560 x 160 x 360 мм |
| Вес брутто | 5,6 кг |
| Вес нетто | 2,5 кг |
| Комплектация |
анализатор спектра OWON HSA 1075-TG – 1 шт шнур питания– 1 шт адаптер – 1 шт GPS-антенна - 1 шт руководство пользователя – 1 шт |
Анализатор спектра со следящим генератором OWON HSA 1075-TG
Анализатор спектра OWON HSA 1075-TG представляет собой измерительный прибор для профессиональных радиоэлектронных исследований. Устройство помогает выполнять комплексный спектральный анализ в науке и практике.
Сферы технического применения анализатора с примерами:
- телекоммуникационные исследования (даёт убедиться, что базовая станция сотовой связи передает сигнал в нужной полосе частот, не создает помех другим устройствам);
- радиоэлектронная диагностика (можно использовать для выявления источников помех);
- тестирование электроники (например - на соответствие стандартам);
- научные эксперименты (характеризация радиопоглощающих материалов).
Измерители спектра используют, чтобы анализировать сложные радиосигналы. Частотный диапазон этой модели в 9 кГц - 7,5 ГГц дает возможность изучать широкую область радиочастот. Разрешение 1 Гц обеспечивает высокую точность измерений электронных сигналов. Пропускная способность от 1 Гц до 1 МГц создает условия для разноплановых исследований. Автоматический режим обнаружения сигналов упрощает работу с устройством.
Встроенный следящий генератор с частотным диапазоном 100 кГц до 7,5 ГГц облегчает настройку электронных устройств. Параметры работы быстро считываются с сенсорного ЖК-экрана. Можно делать скриншоты формата PNG. GPS-антенна в комплекте применяется для синхронизации времени и частоты, что имеет важность для многих радиоэлектронных измерений.
Дополнительные технические характеристики:
- компактный корпус позволяет легко транспортировать прибор как в пределах помещения, так и на большие расстояния;
- каждый режим обнаружения оптимизирован для разных задач и типов сигналов;
- простота настройки обуславливает быстрый запуск;
- эргономичная внешняя часть конструкции способствует надёжному удержанию прибора в руках.
Обзорная таблица анализаторов спектра OWON
| Характеристики | HSA 1075 | HSA 1075-TG | HSA1036-TG | HSA1016-TG |
| Частотный диапазон | 9 кГц - 7,5 ГГц | 9 кГц - 7,5 ГГц | 9 кГц - 3,6 ГГц | 9 кГц - 1,6 ГГц |
| Разрешение | 1 Гц | |||
| Фазовый шум | < - 106 дБн | < - 106 дБн | < -160 дБм | < -115 дБм |
| Полоса разрешения | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 | от 10 Гц до 500 кГц (1-10 шагов последовательно) | от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10 |
| Следящий генератор | нет | есть | есть | есть |
| Дисплей | сенсорный ЖК-экран | сенсорный ЖК-экран | сенсорный IPS-дисплей | TFT LCD |
| Диагональ дисплея | 8 дюймов | |||
| Интерфейс | USB, LAN | USB, LAN | USB, LAN, вход для наушников | USB, LAN, вход для наушников |
Документация и ПО OWON HSA 1075-TG
Название
Язык
Версия
Размер и тип
Руководство пользователя для анализаторов спектра OWON серии HSA1000
Язык:
Русский
Размер и тип:
1,02 МБ,
pdf
Отзывы OWON HSA 1075-TG
Владислав
01.04.2025 14:53:23
Прикупил этот спектроанализатор месяц назад. И сейчас после некоторого времени работы с ним решил написать отзыв. Измерял им уровень сигнала, точность на высоте, удобно с собой брать. Также проверял антенны и усилители — все прошло гладко. Данная покупка оправдала все ожидания
SUPEREYES.RU
02.04.2025 06:13:09
Владислав
Прикупил этот спектроанализатор месяц назад. И сейчас после некоторого времени работы с ним решил написать отзыв. Измерял им уровень сигнала, точность на высоте, удобно с собой брать. Также проверял антенны и усилители — все прошло гладко. Данная покупка оправдала все ожидания
Прикупил этот спектроанализатор месяц назад. И сейчас после некоторого времени работы с ним решил написать отзыв. Измерял им уровень сигнала, точность на высоте, удобно с собой брать. Также проверял антенны и усилители — все прошло гладко. Данная покупка оправдала все ожидания
Здравствуйте, Владислав!
Благодарим вас за подробный и взвешенный отзыв! Очень ценно, что вы решили поделиться впечатлениями после реального опыта использования спектроанализатора. Приятно слышать, что прибор оправдал все ожидания — и по точности измерений, и по удобству в эксплуатации.
Особенно радует, что он отлично справился с проверкой антенн и усилителей. Надеемся, устройство и дальше будет надёжным помощником в вашей работе.
Будем рады снова видеть вас среди наших клиентов!
С уважением, Администрация магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17579
Модель (серия):
HSA1036-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
10 Гц - 500 кГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21370
Модель (серия):
UTS3084B
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 3 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
4,55
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17576
Модель (серия):
XSA815-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3969
Модель (серия):
LA104
Производитель:
Miniware
Страна производства:
Гарантия, мес.:
12
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
4
Вход. напряжение (макс), В:
5
Макс. частота дискретизации, МГц:
100
Мин. импульс захвата, нс:
10
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17328
Модель (серия):
MSD5815
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17408
Модель (серия):
S1015
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17397
Модель (серия):
S1005
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
912
Модель (серия):
DSA815
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Диапазон полосы пропускания:
100 Гц - 1 MГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
44236
Модель (серия):
HGZF-II-H-101-0
Производитель:
Hengzi
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
48
Сложность:
2
Добавить в избранное
Артикул (код товара):
41860
Модель (серия):
CS5520F
Производитель:
Changsheng
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
5
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
7758
Модель (серия):
R8-100
Производитель:
MBOOS
Страна производства:
Гарантия, мес.:
12
Макс. дальность измерения, м:
100
Точность измерения:
± 1,5 мм
Кол-во точек начала отсчета:
2
Встроенный прицел:
Нет
Для охоты и туризма:
Нет
Добавить в избранное
Артикул (код товара):
21231
Модель (серия):
950-2B
Производитель:
YIHUA
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Вес (кг):
0,06
Сложность:
2
Добавить в избранное
Артикул (код товара):
4673
Модель (серия):
LPS-24E40C
Производитель:
HYRITE (NeonPro)
Страна производства:
Гарантия, мес.:
12
Сертификат:
дилер
Мощность, Вт:
40
Тип:
Импульсный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Добавить в избранное
Артикул (код товара):
21132
Модель (серия):
-
Производитель:
Shitai
Страна производства:
Китай
Гарантия, мес.:
6
Вес (кг):
0,080
Сложность:
2
Сделано в России
Добавить в избранное
Артикул (код товара):
31679
Модель (серия):
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Вес (кг):
0,077
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28232
Модель (серия):
HP-1000
Производитель:
DeLiSu
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
3,5
Сложность:
2
Добавить в избранное
Артикул (код товара):
28032
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Вес (кг):
0,1
Сложность:
2
Толщина стенки трубки:
Среднестенная
Кол-во в упаковке, шт:
1
Припой:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27544
Модель (серия):
RK9930A
Производитель:
Rek
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
14
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30264
Модель (серия):
ATV630U22M3
Производитель:
Schneider Electric
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
5,92
Сложность:
2
В Госреестре РФ
Сделано в России
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
36899
Модель (серия):
РИ-10M2 СТРИЖ
Производитель:
ЭРСТЕД
Страна производства:
Россия
Гарантия, мес.:
12
Тип экрана:
Не сенсорный
Вес (кг):
2
Сложность:
2
Встр. визуализатор повреждения оптического волокна:
Нет
Встр. источник оптического излучения:
Нет
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29968
Модель (серия):
ПЛК110-220.60.Р-L
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Вес (кг):
1,2
Сложность:
2
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34875
Модель (серия):
MED 45B
Производитель:
Levenhuk
Страна производства:
Россия
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
1000
Мин. оптическое увел. (коэффициент), крат:
40
Тип:
Биологический
Разреш. матрицы цифровой камеры, число Мпк:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9673
Модель (серия):
JW4109
Производитель:
Joinwit
Страна производства:
Гарантия, мес.:
12
Сертификат:
дилер
Диаметр оболочки волокна, мкм:
80 ~ 150
Типичное время сварки, с:
8
Кол-во программ сварки:
50 групп
Типичное время термоусадки, с:
30
Артикул (код товара):
9057
Модель (серия):
Производитель:
Другой
Страна производства:
Гарантия, мес.:
12
Вых. мощность визуализатора повреждений, мВт:
5
Длина волны визуализатора повреждений, нм:
650
Тип волокна:
одномодовое (SM) и многомодовое (MM)
Дальность действия, км:
5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21368
Модель (серия):

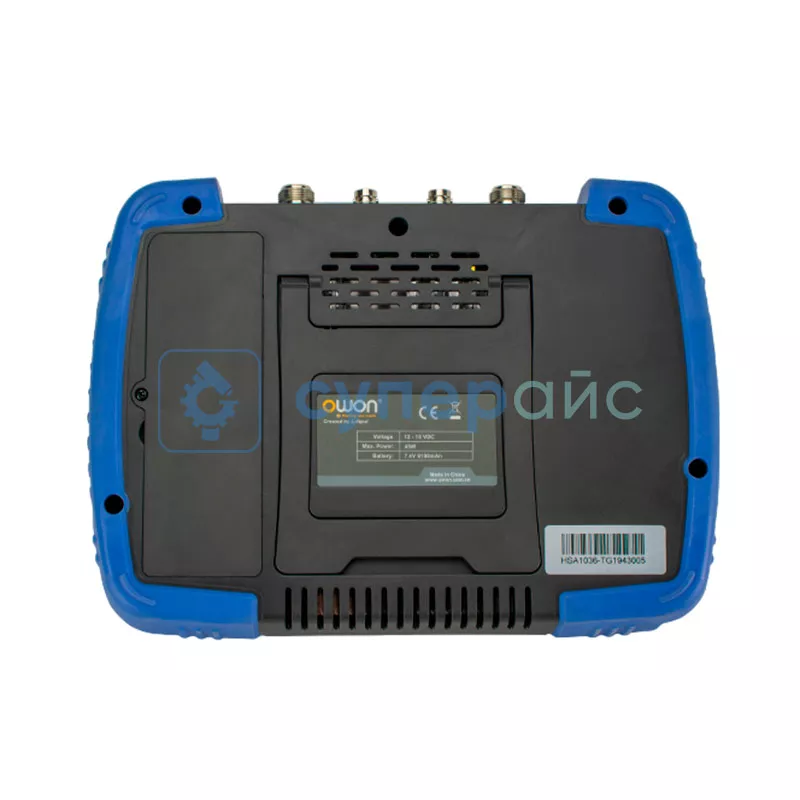

HSA 1075-TG
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Диапазон полосы пропускания:
1 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Вес (кг):
2,5
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3176
Модель (серия):
A962
Производитель:
LYNEPAUAIO
Страна производства:
Китай
Гарантия, мес.:
12
