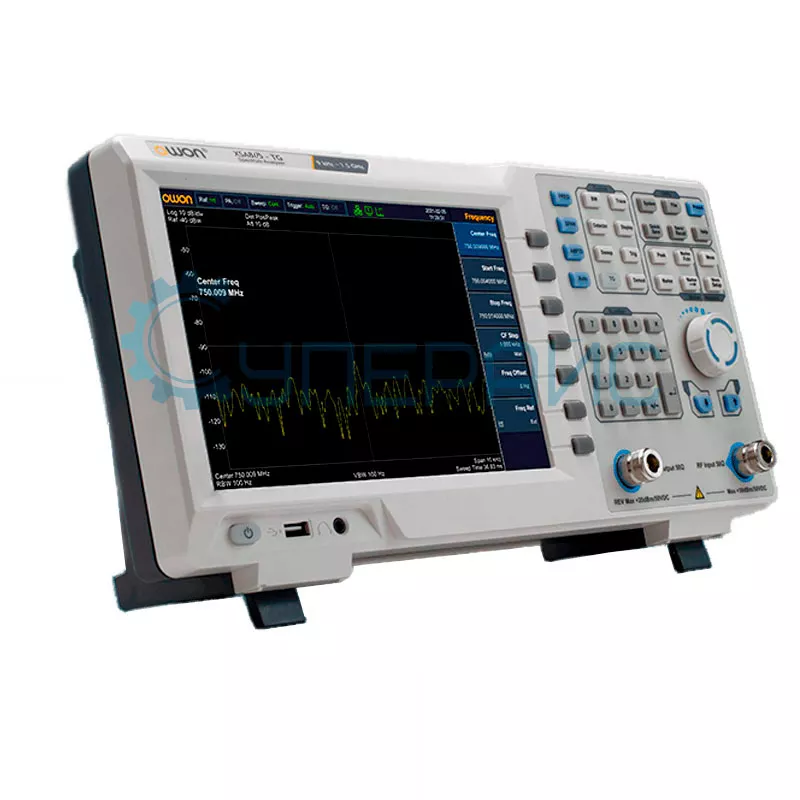

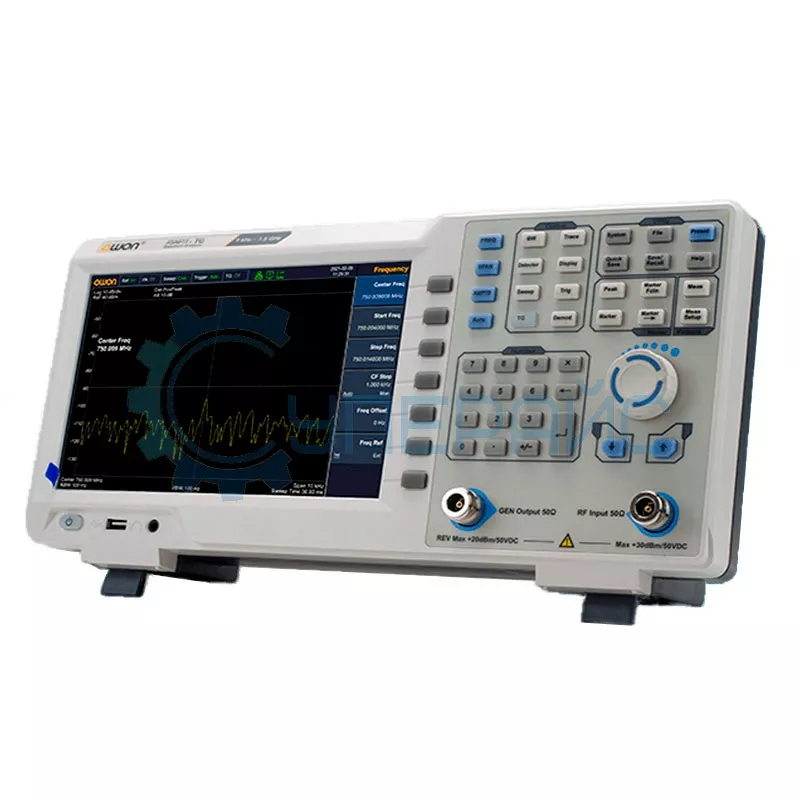

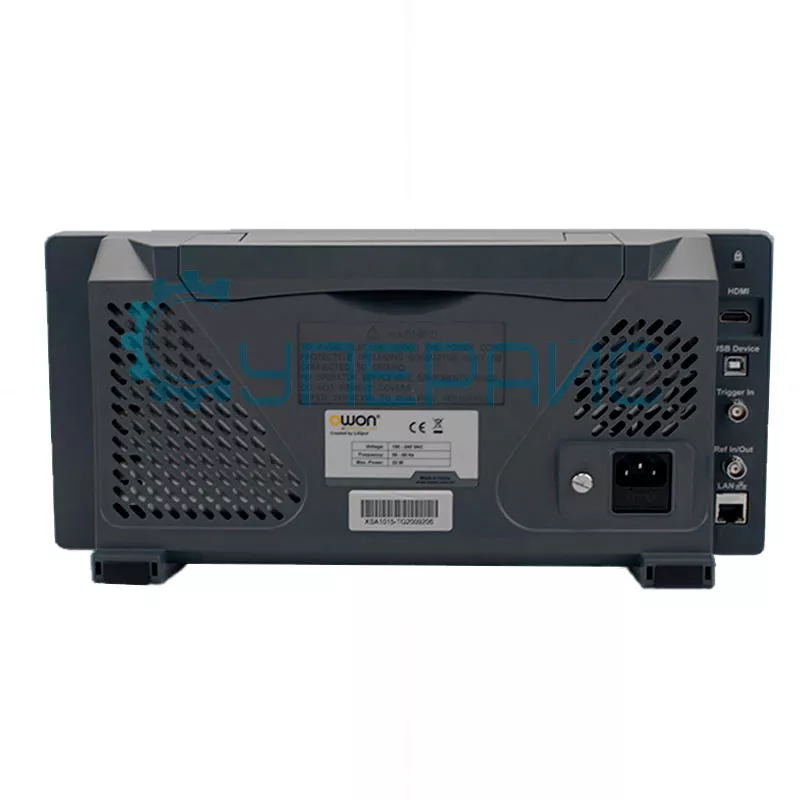

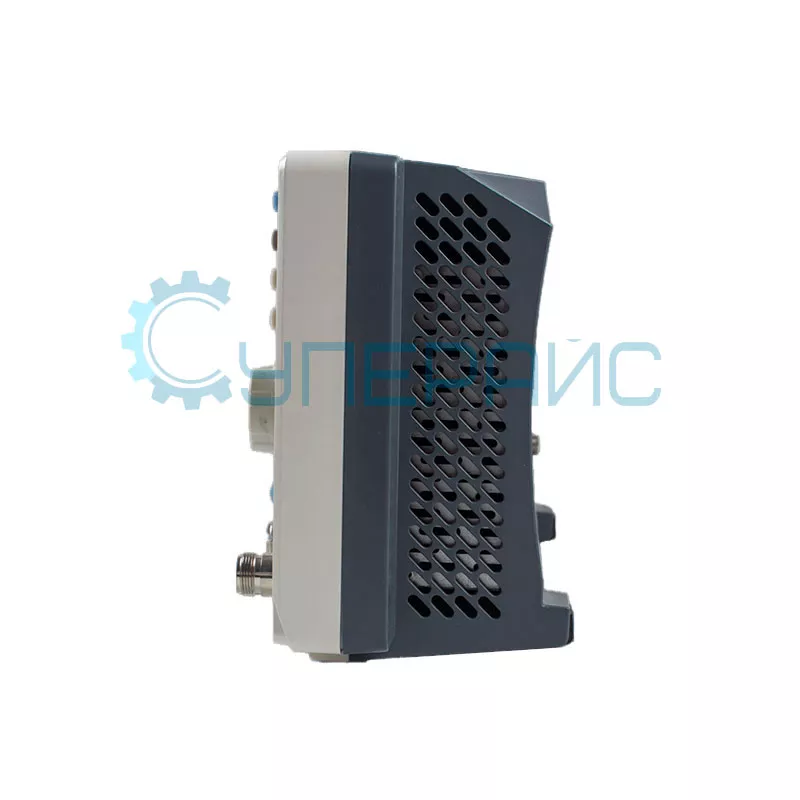

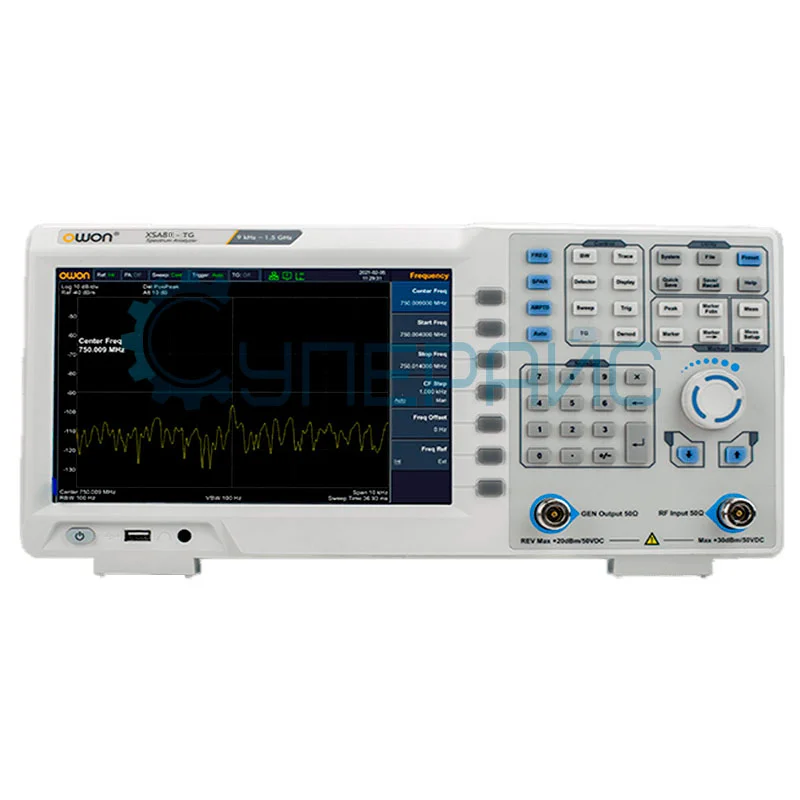

Анализатор спектра с трекинг-генератором OWON XSA805-TG
87 500 ₽
87 500 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
17550
Модель (серия)
XSA805-TG
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XSA805-TG
Артикул (код товара)
17550
Модель (серия)
XSA805-TG
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Диапазон полосы пропускания
Средний уровень шума
160 дБм
Тип спектроанализатора
Цифровой
Принцип действия
Мин. частота
9 кГц
Макс. частота
500 МГц
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
LAN
HDMI
Вид исполнения
Настольное
Описание OWON XSA805-TG
Технические характеристики OWON XSA805-TG
| Частотный диапазон | 9 кГц - 500 МГц |
| Разрешение | 1 Гц |
| Общая амплитудная погрешность | < 0,7 дБ |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Пропускная способность | |
| Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов |
| Точность полосы пропускания | < 5% стандартно |
| Полоса пропускания видео | от 10 Гц до 1 МГц, в последовательности 1-3-5-10 |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды |
средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, fc ≥ 10 МГц, предусилитель выключен |
| Уровень | от -80 дБм до +30 дБм, шаг 0,01 дБ |
| Предусилитель | 20 дБ, номинально, от 100 кГц до 1,5 ГГц |
| Входной аттенюатор | от 0 до 40 дБ, шаг 1 дБ |
| Средний уровень шума | |
| Предусилитель выключен |
от 9 кГц до 1 МГц; -95 дБм < -88 дБм от 1 МГц до 500 МГц; -140 дБм < -130 дБм |
| Предусилитель включен |
от 100 кГц до 1 МГц; -135 дБм< -128 дБм от 1 МГц до 500 МГц; -160 дБм< -150 дБм |
| Фазовый шум | |
| Смещение |
10 кГц < -80 дБн/Гц 100 кГц < -100 дБн/Гц 1 МГц < -115 дБн/Гц |
| Средний уровень шума | до 160 дБм |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик |
| Функции трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка |
| Частотная характеристика | |
| Предусилитель выключен | < 0,7 дБ |
| Предусилитель включен | < 1,0 дБ |
| Следящий генератор(tracking generator) | |
| Диапазон частот | от 100 кГц до 500 МГц |
| Диапазон уровня выходной мощности | от - 40 дБмВт до 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | 50 МГц, ± 3 дБ |
| Ложный генератор слежения |
гармонический: - 30 дБн негармонический: - 40 дБн |
| Генератор слежения за изоляцией входных клемм | - 60 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1280 x 800 пикселей |
| Диагональ дисплея | 9 дюймов |
| Интерфейс | USB, LAN, HDMI, вход для наушников |
| Источник питания | 100-240 В, 50/60 Гц |
| Габариты | 375 х 185 х 120 мм |
| Вес | 3,7 кг |
| Комплектация |
анализатор спектра OWON XSA805-TG – 1 шт шнур питания– 1 шт USB кабель – 1 шт руководство пользователя – 1 шт |
Обзорная таблица анализаторов спектра OWON
| Характеристики | XSA815-TG | XSA805 | XSA805-TG | XSA810-TG |
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 1,5 ГГц | 1 ГГц | 500 МГц | 500 МГц |
| Диапазон полосы пропускания | 1 Гц - 1 МГц | |||
| Средний уровень шума | 158 дБм | 160 дБм | 160 дБм | 160 дБм |
| Тип спектроанализатора | Цифровой | |||
| Принцип действия | Параллельный (многоканальный) | |||
| Встроенный дисплей | Да | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | |||
| Вид исполнения | Настольное | |||
| Следящий генератор (диапазон частот) | от 100 кГц до 1,5 ГГц | Нет | от 100 кГц до 500 МГц | от 100 кГц до 1 ГГц |
Документация и ПО OWON XSA805-TG
Название
Язык
Версия
Размер и тип
Руководство пользователя для анализаторов спектра OWON серии XSA800
Язык:
Русский
Размер и тип:
1,44 МБ,
PDF
