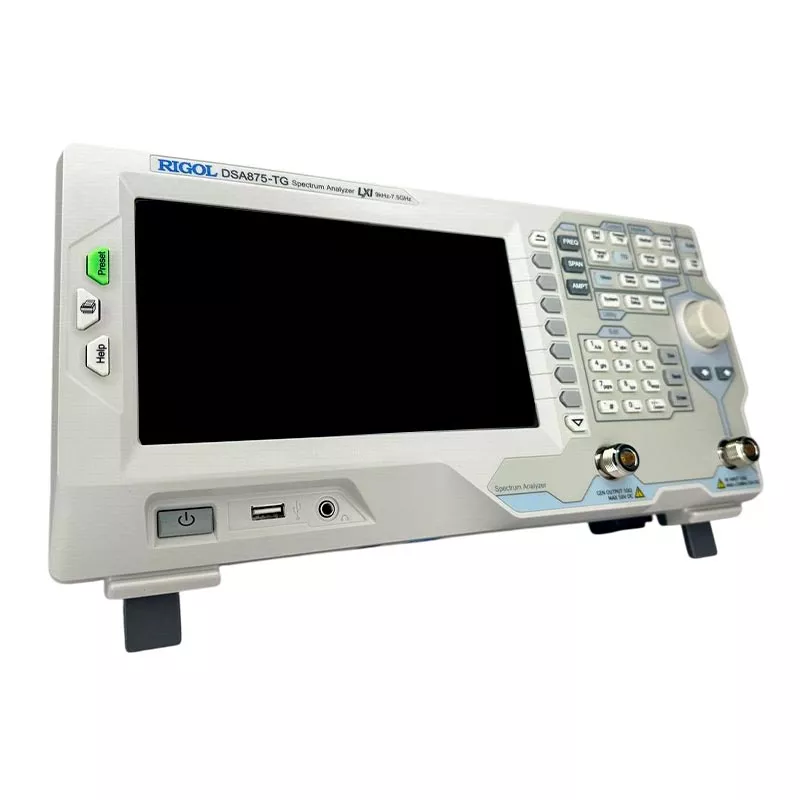

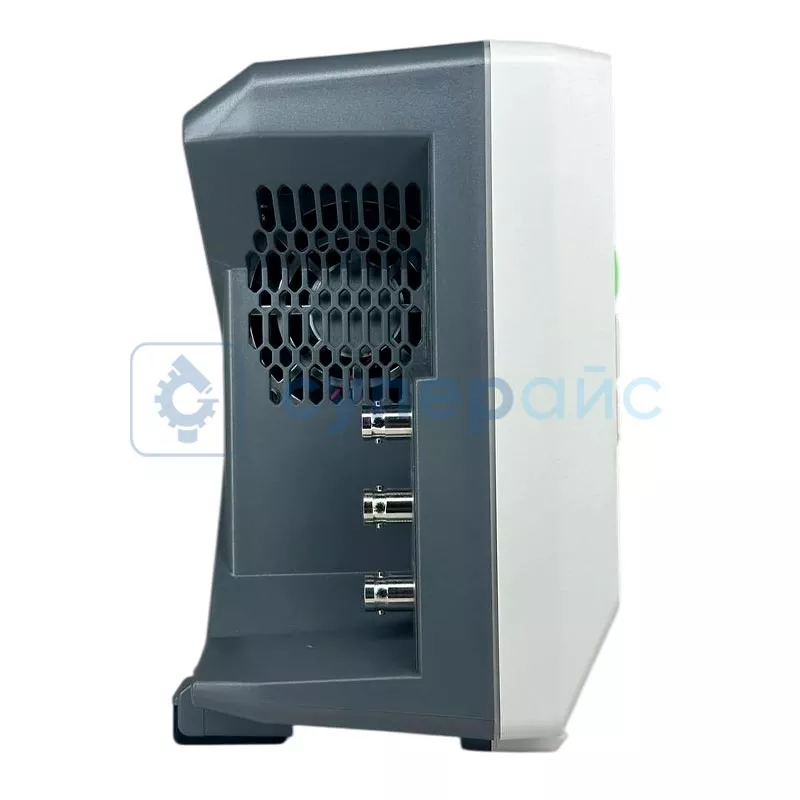

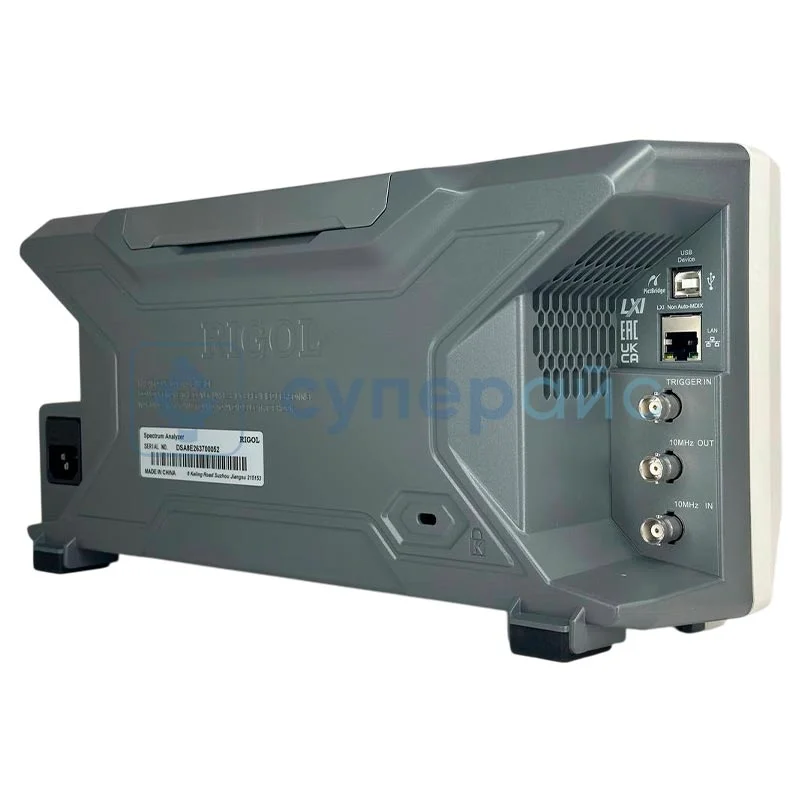

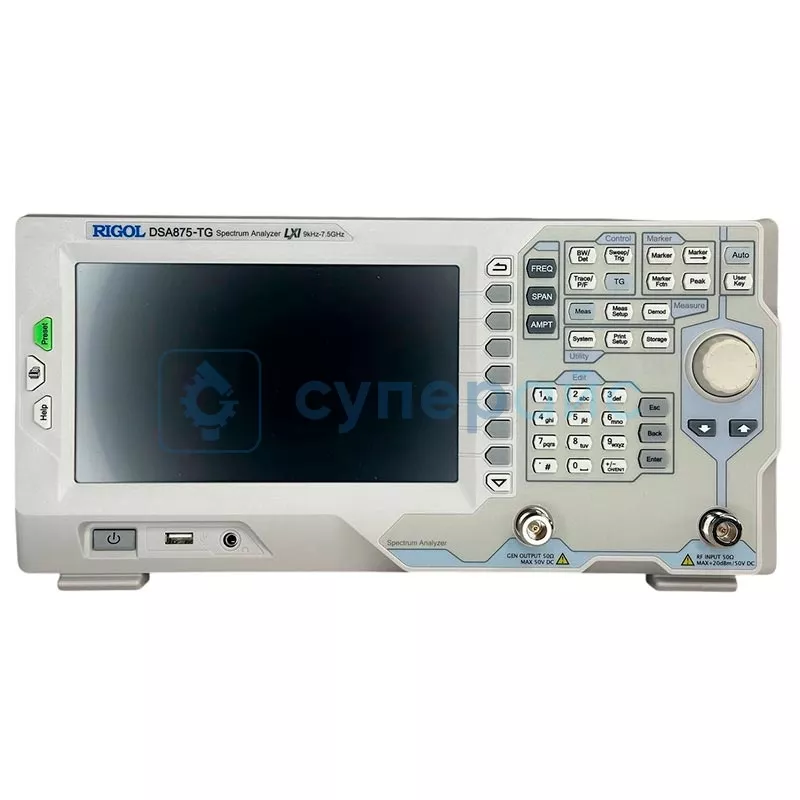

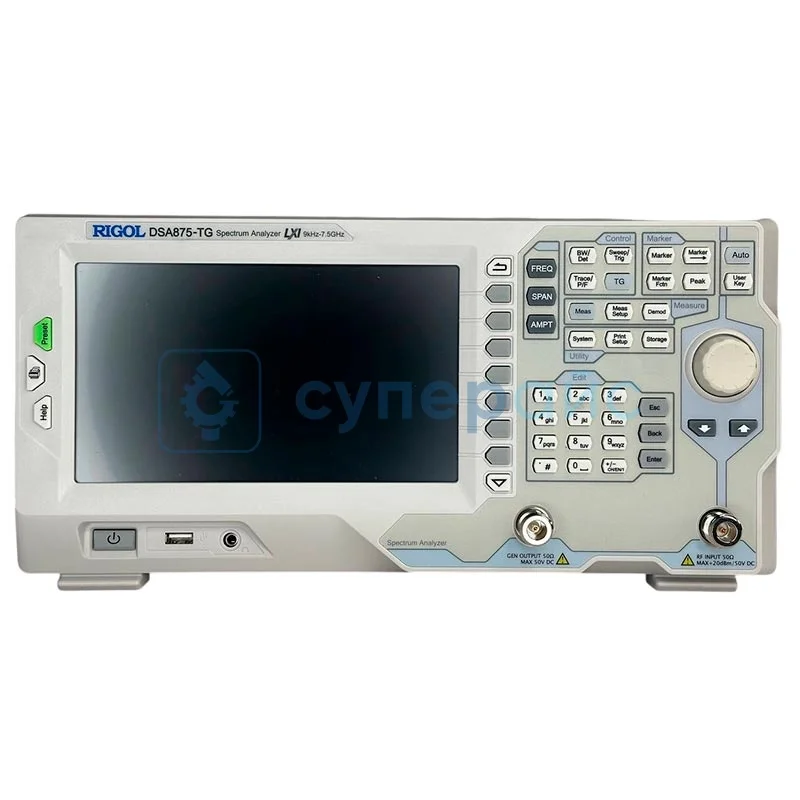

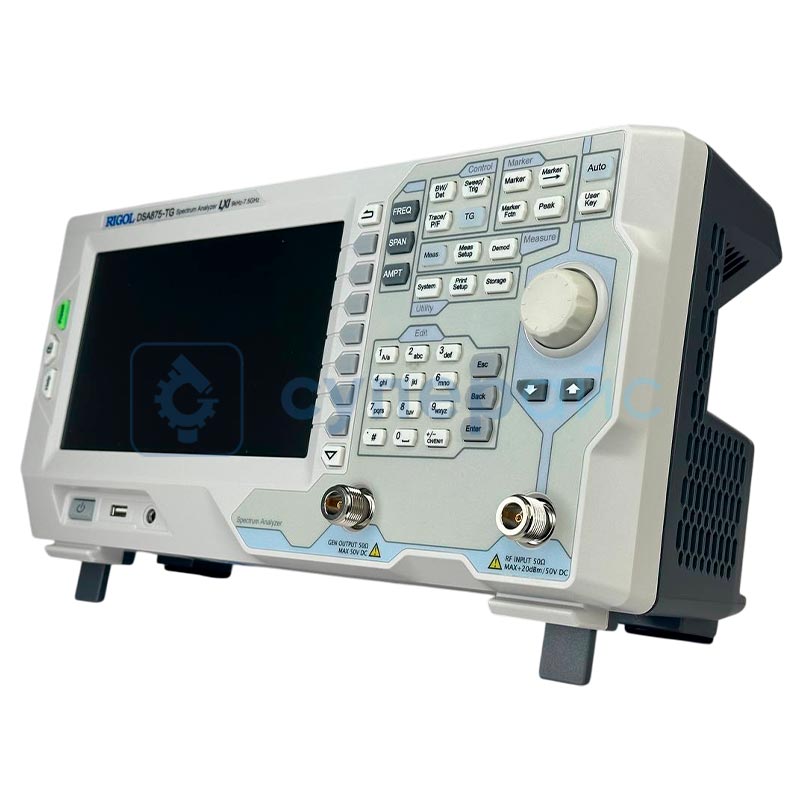

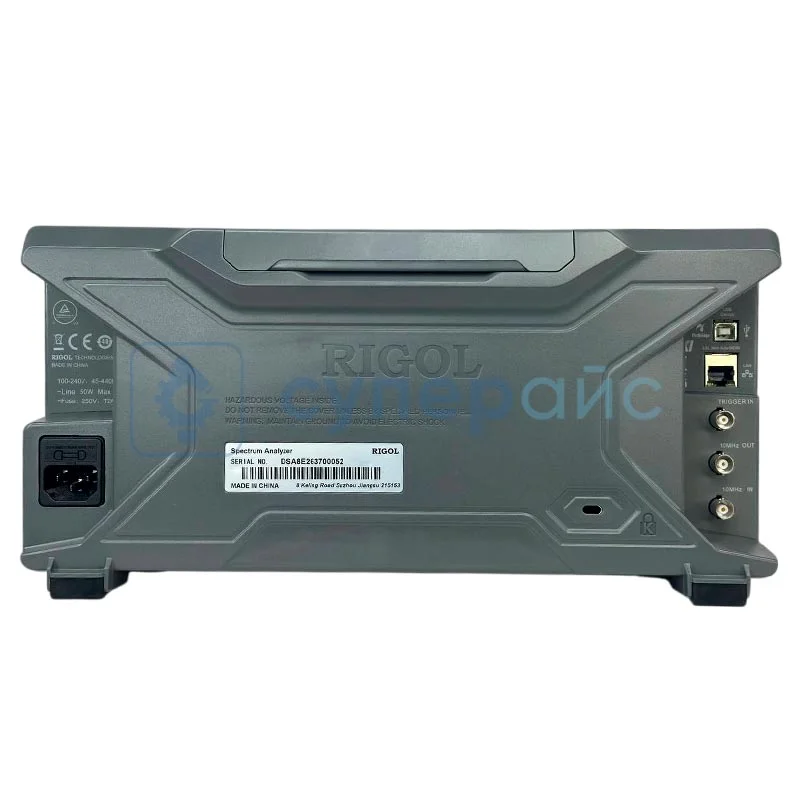

Спектроанализатор RIGOL DSA875-TG
836 970 ₽
836 970 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
45379
Модель (серия)
DSA875-TG
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DSA875-TG
Артикул (код товара)
45379
Модель (серия)
DSA875-TG
Производитель (бренд)
Страна производства
-
Гарантия, мес.
12
Тип спектроанализатора
Настольный (стационарный)
Принцип действия
Мин. частота
9 кГц
Макс. частота
7,5 ГГц
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Вид исполнения
Настольное
Описание RIGOL DSA875-TG
Технические характеристики RIGOL DSA875-TG
| Частотный диапазон | 9 кГц - 7,5 ГГц |
| Разрешение | 1 Гц |
| Полоса обзора | нулевая, 100 Гц - 3,2 ГГц |
| Плотность фазовых шумов | < -98 дБн/Гц |
| Внутренняя опорная частота | |
| Опорная частота | 10 МГц |
| Точность | ± [(время с момента последней настройки × скорость старения) + температурная стабильность + точность калибровки] |
| Начальная точность калибровки | <1 ppm |
| Температурная стабильность | <0,5 ppm |
| Скорость старения | <1 ppm/год |
| Полоса пропускания | |
| Полоса пропускания ПЧ (-3 дБ ) | 10 Гц - 1 МГц, с шагом 1 - 3 - 10 |
| Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) | 200 Гц, 9 кГц, 120 кГц |
| Избирательность фильтров по уровням (60 дБ/3 дБ) | < 5:1 |
| Погрешность установки полосы пропускания ПЧ | < 5 (ном.) |
| Полоса пропускания видео | 1 Гц - 3 МГц, с шагом 1-3-10 |
| Характеристики амплитуды | |
| Максимальный уровень на входе (аттенюатор 30 дБ) |
постоянное напряжение: 50 В +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень |
| Средний уровень шумов |
9 кГц - 100 кГц: < -110 дБм (без предусилителя) 100 кГц - 5 МГц: < -125 дБм, < -128 дБм (без предусилителя) 5 МГц - 3,2 ГГц: < -130 дБм, < -134 дБм (без предусилителя) 3,2 ГГц - 6 ГГц: < -126 дБм, < -130 дБм (без предусилителя) 6 ГГц - 7,5 ГГц: < -121 дБм, < -125 дБм (без предусилителя) 100 кГц - 1 МГц: < -142 дБм (с предусилителем) 1 МГц - 5 МГц: < -142 дБм, < -145 дБм (с предусилителем) 3,2 ГГц - 6 ГГц: < -143 дБм, < -147 дБм (с предусилителем) 6 ГГц - 7,5 ГГц: < -138 дБм, < -142 дБм (с предусилителем) 5 МГц - 3,2 ГГц: < -147 дБм, < -151 дБм (с предусилителем) |
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) |
< 0,7 дБ (без предусилителя) < 1,0 дБ (с предусилителем) |
| Аттенюатор |
диапазон: 0 - 30 дБ, с шагом 1 дБ погрешность: < 0,3 дБ |
| Амплитудная погрешность | < 0,3 дБ |
| Установка опорного уровня |
диапазон: от -100 дБм до +20 дБм с шагом 1 дБ разрешение логарифмической шкалы: 0,01 дБ; линейной: 4 цифры |
| Гармонические искажения 2-го порядка | +45 дБм |
| Интермодуляционные искажения 3-го порядка | + 11 дБм, +15 дБм |
| Комбинационные искажения | < -60 дБн |
| Собственные комбинационные помехи | < -90 дБм |
| Отображение уровня |
логарифмическая шкала: 1 дБ - 200 дБ линейная шкала: 0 до опорного уровня количество точек: 601 количество графиков: 3 тип детектора: обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения, квазипиковый операции над графиками: очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть единицы измерения: дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
| Предусилитель |
частотный диапазон: 100 кГц - 7,5 ГГц < усиление: 17 дБ |
| Характеристики развёртки | |
| Время развертки |
от 1 мс до 7500 с 100 Гц ≤ полоса обзора ≤ 3,2 ГГц |
| Нулевой обзор | 20 мкс - 7500 с |
| Тип запуска | непрерывный, однократный |
| Характеристики следящего генератора | |
| Частотный диапазон | 100 кГц - 7,5 ГГц |
| Диапазон выходного уровня | 40 - 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | 50 МГц; ± 3 дБ |
| Общие характеристики | |
| Дисплей | TFT ЖК, разрешение 800 х 480 пикселей |
| Диагональ дисплея | 8 дюймов |
| Интерфейс | USB Host (4 порта), USB Device, LAN |
| Источник питания | 100-240 В, 45 Гц |
| Потребляемая мощность |
35 Вт (стандартно) 50 Вт (максимум) |
| Рабочая температура | 0 - 50 °C |
| Влажность |
≤ 95 % (0 - 30 ºC) ≤ 75 % (30 - 40 ºC) |
| Габариты | 361,6 x 178,8 х 128 мм |
| Габариты упаковки | 450 x 266 x 290 мм |
| Вес брутто | 6 кг |
| Комплектация |
настольный анализатор спектра RIGOL DSA875-TG – 1 шт кабель питания – 1 шт |
Обзорная таблица анализаторов спектра Rigol
| Характеристики | DSA875 | DSA875-TG | DSA815 | DSA815-TG | DSA832 | DSA832E |
| Частотный диапазон | 9 кГц - 7,5 ГГц | 9 кГц - 1,5 ГГц | 9 кГц - 3,2 ГГц | |||
| Разрешение | 1 Гц | |||||
| Следящий генератор (TG) | нет | есть | нет | есть | есть | нет |
| Плотность фазовых шумов | < -98 дБн/Гц | < -80 дБн/Гц | < -98 дБн/Гц | < -90 дБн/Гц | ||
| Полоса обзора | нулевая, 100 Гц - макс.частота | |||||
| Полоса пропускания ПЧ (-3 дБ) | 10 Гц - 1 МГц | 100 Гц - 1 МГц | 10 Гц - 1 МГц | |||
| Средний уровень шумов (DANL, пример) | < -130 дБм (5 МГц - 3,2 ГГц, без предусил.) | < -110 дБм (1 МГц - 1,5 ГГц, без предусил.) | < -127 дБм (5 МГц - 3,2 ГГц, без предусил.) | |||
| Предусилитель | Да (17 дБ, 100 кГц - 7,5 ГГц) | Да (20 дБ, 100 кГц - 1,5 ГГц) | Да (17 дБ, 100 кГц - 3,2 ГГц) | |||
| Амплитудная погрешность | < 0,3 дБ | < 0,4 дБ (условия) | < 0,1 дБ (ном.) | < 0,3 дБ | ||
