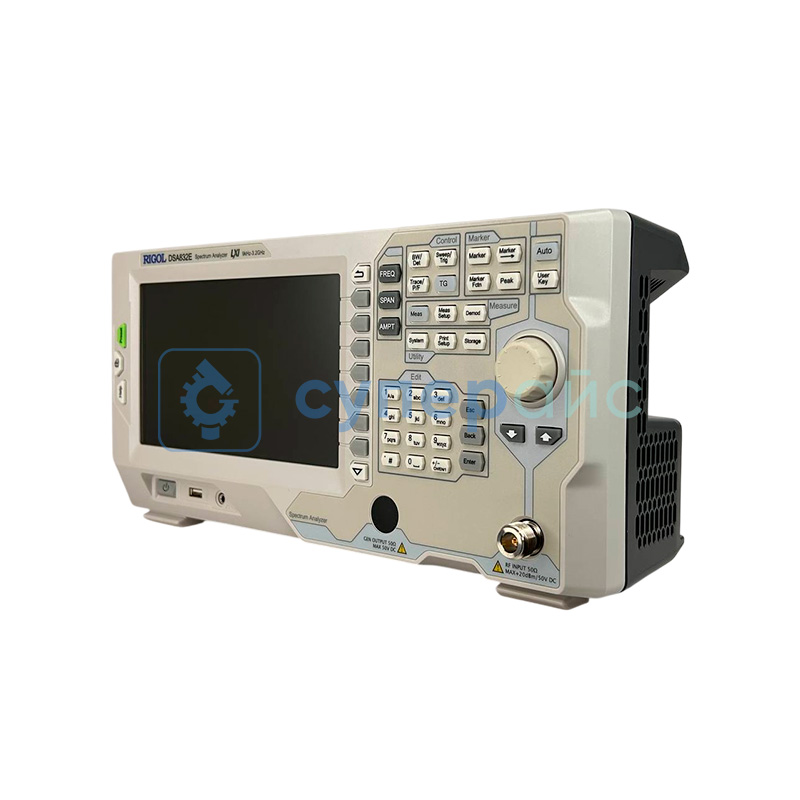

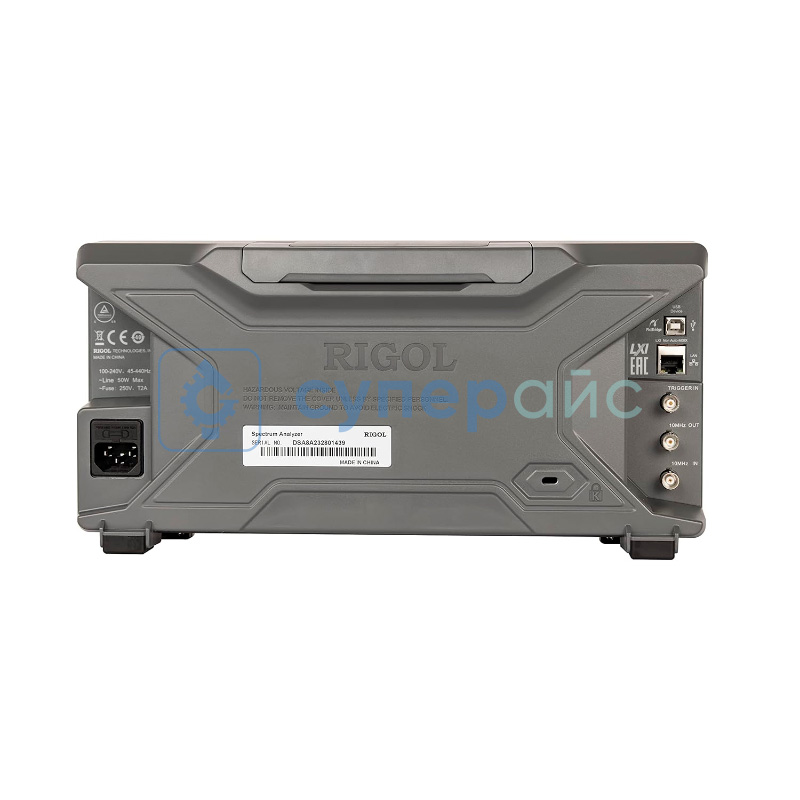

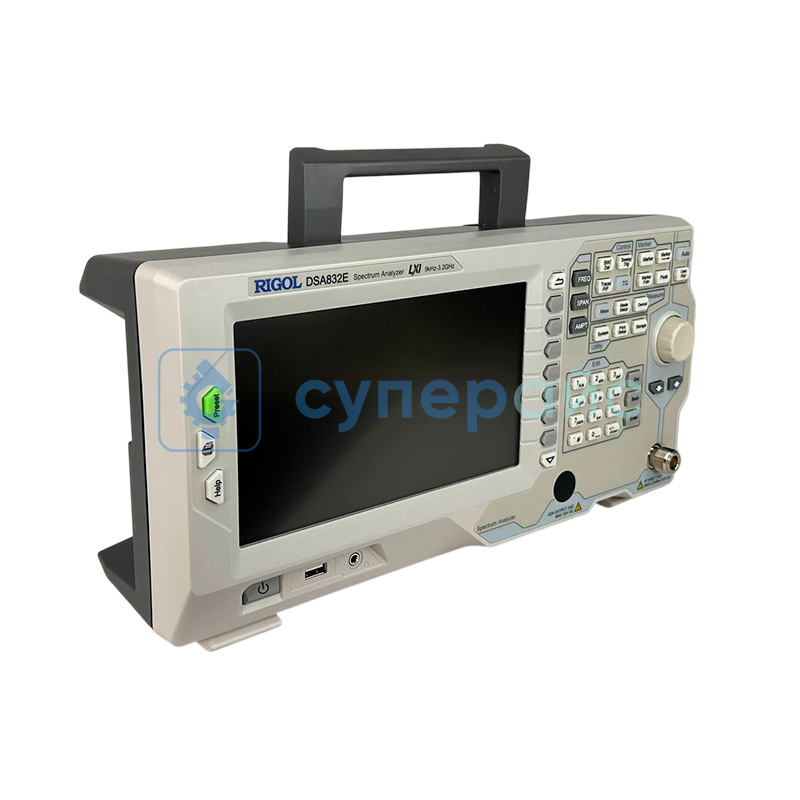

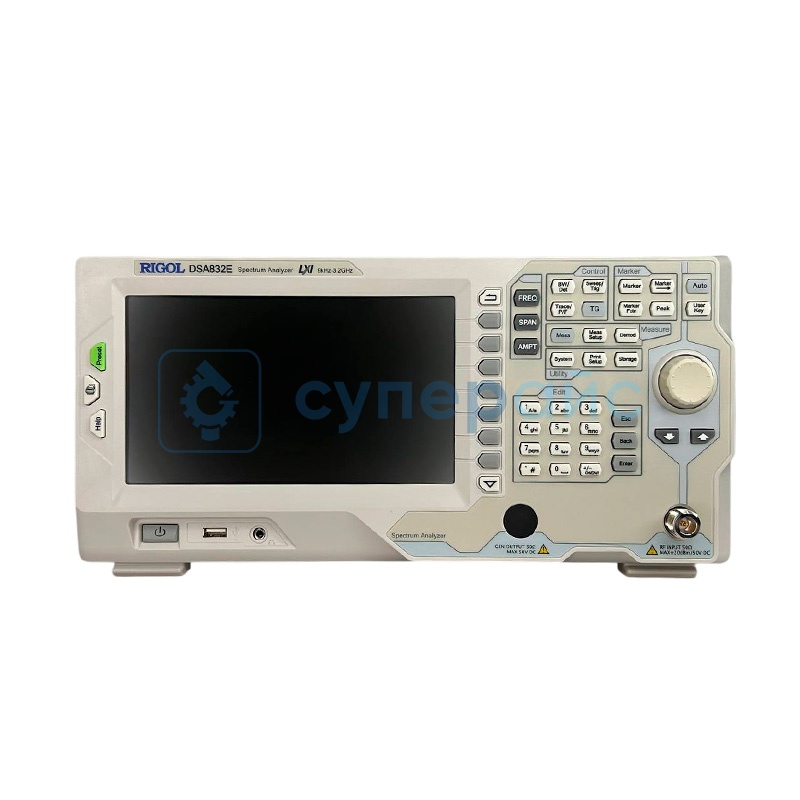

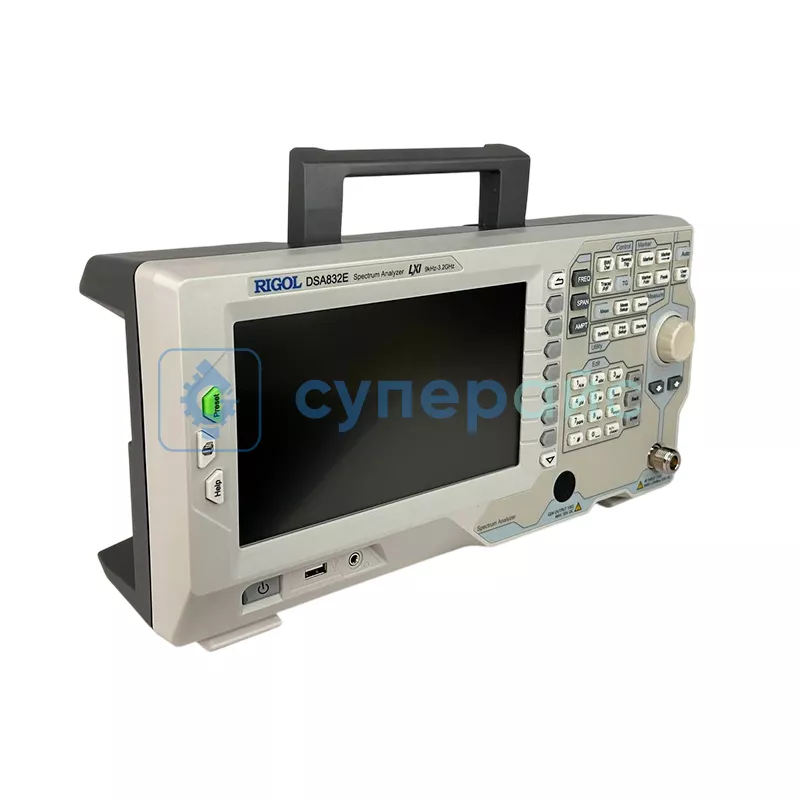

Настольный анализатор спектра RIGOL DSA832E
Код товара: 17526
Диапазон частот: 9 кГц - 3,2 ГГц
Общая амплитудная погрешность: < 0,3 дБ
Средний уровень шума: -151 дБм/-161 дБм
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Диапазон частот: 9 кГц - 3,2 ГГц
Общая амплитудная погрешность: < 0,3 дБ
Средний уровень шума: -151 дБм/-161 дБм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DSA832E
Характеристики спектроанализатора | |
Частотный диапазон | 9 кГц - 3,2 ГГц |
Разрешение | 1 Гц |
Полоса обзора | нулевая, 100 Гц - 3,2 ГГц |
Плотность фазовых шумов | <-90 дБн/Гц |
Полоса пропускания | |
Полоса пропускания ПЧ (-3 дБ ) | 10 Гц - 1 МГц, с шагом 1-3-10 |
Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) | 200 Гц, 9 кГц, 120 кГц |
Избирательность фильтров по уровням (60 дБ/3 дБ) | < 5:1 |
Погрешность установки полосы пропускания ПЧ | < 5% |
Полоса пропускания видео | 1 Гц - 3 МГц, с шагом 1-3-10 |
Характеристики амплитуды | |
Максимальный уровень на входе (аттенюатор 30 дБ) | постоянное напряжение: 50 В |
+20 дБм (100 мВт) мощность непрерывного сигнала | |
+30 дБм (1 Вт) макс. опасный уровень | |
Средний уровень шумов | 9 кГц - 100 кГц: < -110 дБм (без предусилителя) |
100 кГц - 5 МГц: < -122 дБм, < -125 дБм (без предусилителя) | |
5 МГц - 3,2 ГГц: < -127 дБм, < -130 дБм (без предусилителя) | |
100 кГц - 1 МГц: < -142 дБм (с предусилителем) | |
1 МГц - 5 МГц: < -140 дБм, < -143 дБм (с предусилителем) | |
5 МГц - 3,2 ГГц: < -145 дБм, < -148 дБм (с предусилителем) | |
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) | < 0,7 дБ (без предусилителя) |
< 1,0 дБ (с предусилителем) | |
Аттенюатор | диапазон: 0 - 30 дБ, с шагом 1 дБ |
погрешность: < 0,3 дБ | |
Амплитудная погрешность | < 0,3 дБ |
Установка опорного уровня | диапазон: от -100 дБм до +20 дБм с шагом 1 дБ |
разрешение логарифмической шкалы: 0,01 дБ; линейной: 4 цифры | |
Гармонические искажения 2-го порядка | + 40 дБм |
Интермодуляционные искажения 3-го порядка | + 7 дБм |
Комбинационные искажения | < -60 дБн |
Собственные комбинационные помехи | < -90 дБм |
Отображение уровня | логарифмическая шкала: 1 дБ - 200 дБ |
линейная шкала: 0 до опорного уровня | |
количество точек: 601 | |
количество графиков: 3 | |
тип детектора: обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения, квазипиковый | |
операции над графиками: очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть | |
единицы измерения: дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
Предусилитель | частотный диапазон: 100 кГц - 3,2 ГГц |
усиление: 17 дБ | |
Характеристики развёртки | |
Время развертки | 1 мс - 3200 с |
100 Гц ≤ полоса обзора ≤ 3,2 ГГц | |
Нулевой обзор | 20 мкс - 3200 с |
Тип запуска | непрерывный, однократный |
Характеристики следящего генератора | |
Частотный диапазон | 100 кГц - 3,2 ГГц |
Диапазон выходного уровня | от 40 дБм до 0 дБм |
Разрешение выходного уровня | 1 дБ |
Выходная плоскостность | 50 МГц; ± 3 дБ |
Общие характеристики | |
Дисплей | TFT ЖК, разрешение 800 х 480 пикселей |
Диагональ дисплея | 8 дюйма |
Интерфейс | USB Host (4 порта), USB Device, LAN, HDMI |
Источник питания | 100-240 В, 45 Гц |
Потребляемая мощность |
35 Вт, стандартно 50 Вт, максимум |
Рабочая температура | 0 °C…50 °C |
Влажность |
≤ 95% (0 ºC - 30 ºC) ≤ 75% (30 ºC - 40 ºC) |
Габариты | 361,6 x 178,8 х 128 мм |
Вес | 4,55 кг |
Комплектация | настольный анализатор спектра RIGOL DSA832E – 1 шт |
кабель питания – 1 шт руководство пользователя – 1 шт CD-диск (с руководством) - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
