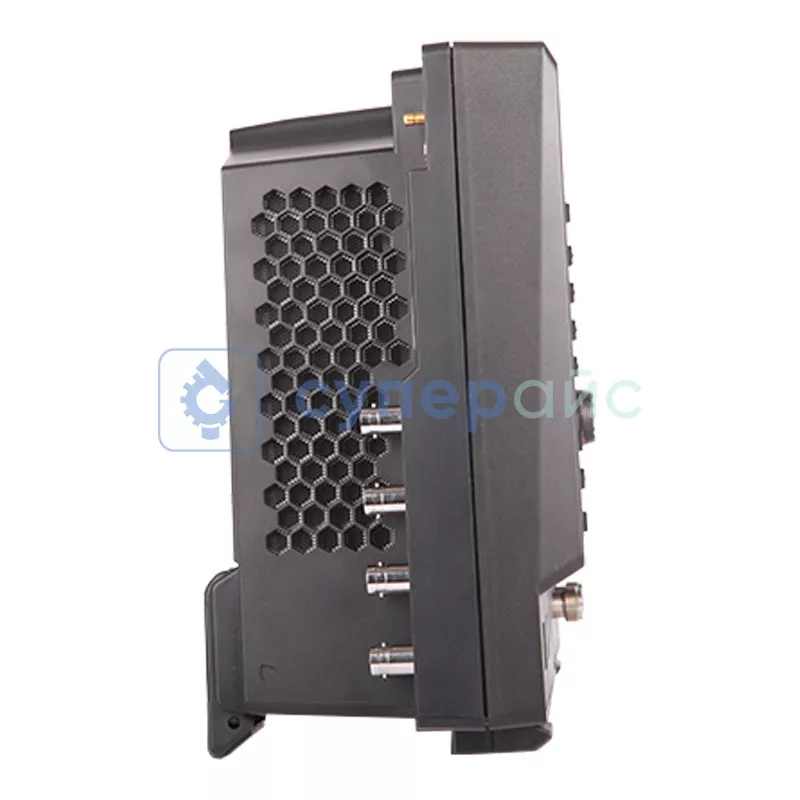

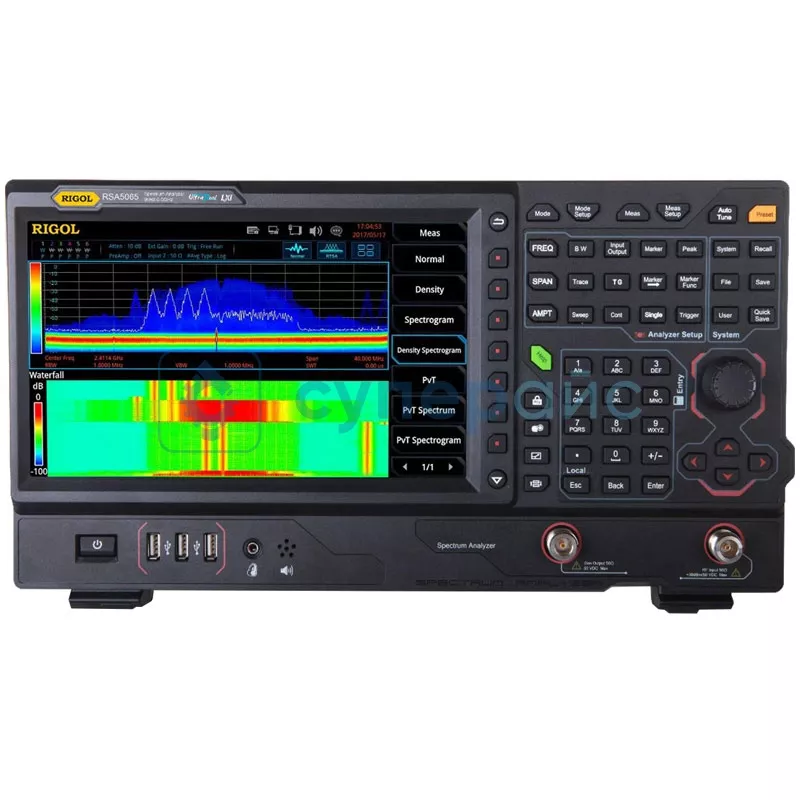

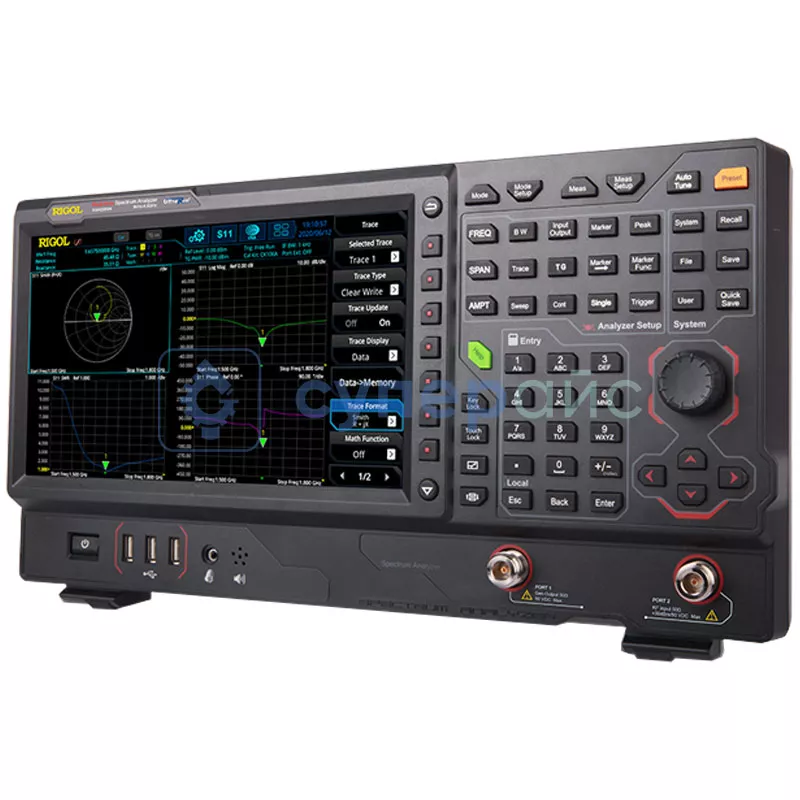

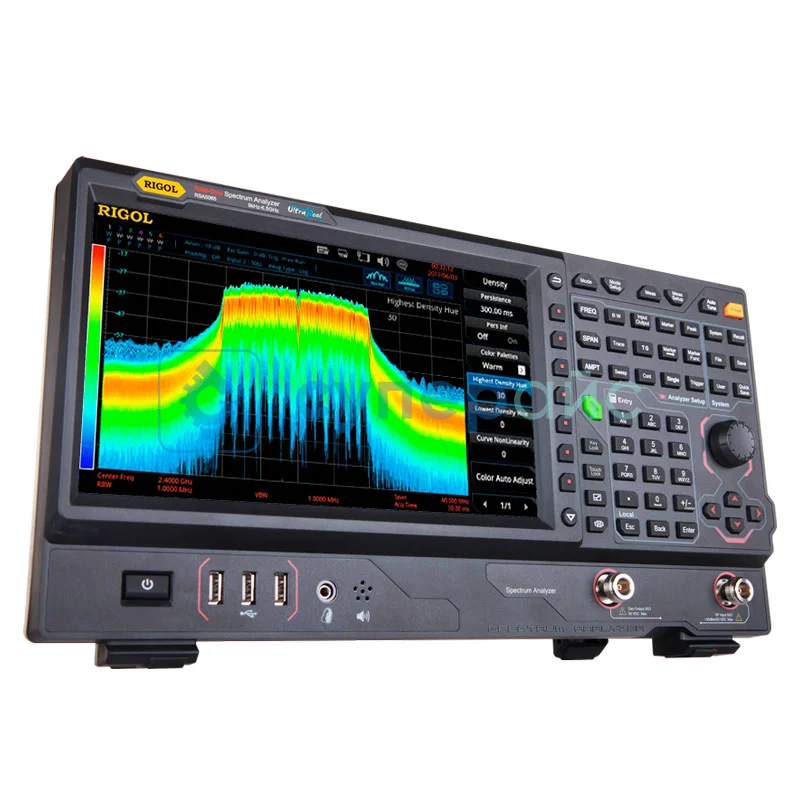

Анализатор спектра RIGOL RSA5065-TG
Код товара: 23323
Гарантия 12 месяцев
О товаре Функция комплексной демодуляции
Частота: 9 кГц - 6,5 ГГц
Пропускная способность в реальном времени: 25 МГц
Режимы измерений: GPSA, RTSA,Tracking Generator
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Функция комплексной демодуляции
Частота: 9 кГц - 6,5 ГГц
Пропускная способность в реальном времени: 25 МГц
Режимы измерений: GPSA, RTSA,Tracking Generator
Технические характеристики RIGOL RSA5065-TG
| Частота | 9 кГц - 6,5 ГГц |
| Пропускная способность в реальном времени | 25 МГц |
| Генератор отслеживания | есть |
| Векторный сетевой анализ | нет |
| Предварительное соответствие требованиям EMI | есть |
| Функция комплексной демодуляции | есть |
| Режимы измерений | GPSA, RTSA |
| Внутренняя частота | |
| Опорная частота | 10 МГц |
| Первоначальная калибровка | стандарт < 1 ppm |
| Точность | опция OCXO-C08 < 0.1 ppm |
| Счетчик частоты | разрешение 1 Гц |
| Диапазон частот | 0 - 10 Гц, разрешение 2 Гц |
| Фазовый шум | |
| При 1 кГц | < - 95 дБс / Гц |
| При 10 кГц | < - 106 дБц / Гц, < -108 дБц / Гц |
| При 100 кГц | < -106 дБц / Гц, < -108 дБц / Гц |
| При 1 МГЦ | < - 115 дБц / Гц, < - 117 дБц / Гц |
| Остаточный FM | 20 - 30 ℃, RBW = VBW = 1 кГц, < 10 Гц (номинальный) |
| Пропускная способность | |
| Полоса пропускания | (- 3 дБ) [1] от 1 Гц до 10 МГц, в последовательности 1 - 3 - 10 |
| Точность RBW |
от 3 кГц до 10 МГц, <5% (номинальная); от 10 Гц до 1 кГц, <15% (номинальный) |
| Коэффициент формы фильтра разрешения (60 дБ: 3 дБ) | < 5 (номинальный) |
| Полоса пропускания видео (- 3 дБ) | от 1 Гц до 10 МГц, в последовательности 1 - 3 - 10 |
| Полоса пропускания разрешения (- 6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Максимальный безопасный уровень входного сигнала | |
| Напряжение постоянного тока | 50 В |
| Постоянная радиочастотная мощность |
+ 30 дБм, понижение ≥ 40 дБ, предусилитель выключен; - 10 дБм, понижение = 20 дБ, предусилитель включен |
| Амплитуда диапазона измерений | |
| Диапазон |
fc ≥ 10 МГц DANL до +30 дБм |
| Максимальный безопасный уровень входного сигнала |
напряжение постоянного тока - 50 В; постоянная радиочастотная мощность +30 дБм, понижение ≥ 40 дБ, предусилитель выключен; -10 дБм, понижение = 20 дБ, предусилитель включен |
| Максимальный уровень повреждения | постоянная радиочастотная мощность +33 дБм (2 Вт) |
| Отображаемый средний уровень шума | |
| Предусилитель выключен |
от 100 кГц до 20 МГц < - 135 дБм, < - 140 дБм (типичный); от 20 МГц до 1,5 ГГц < - 142 дБм, < - 145 дБм (типичный); от 1,5 ГГц до 2,7 ГГц < - 140 дБм, < - 143 дБм (типичный); от 2,7 ГГц до 3,2 ГГц < - 138 дБм, < - 141 дБм (типичный); от 3,2 ГГц до 5,5 ГГц < - 138 дБм, < - 143 дБм (типичный); от 5,5 ГГц до 6,5 ГГц < -136 дБм, < -141 дБм (типичный) |
| Предусилитель включен |
от 100 кГц до 20 МГц < -152 дБм, < -160 дБм (типичный); от 20 МГц до 1,5 ГГц < -162 дБм, < -165 дБм (типичный); от 1,5 ГГц до 2,7 ГГц < -160 дБм, < -163 дБм (типичный); от 2,7 ГГц до 3,2 ГГц < -158 дБм, < -161 дБм (типичный); от 3,2 ГГц до 5,5 ГГц < -156 дБм, < -161 дБм (типичный); от 5,5 ГГц до 6,5 ГГц < -154 дБм, < -159 дБм (типичный) |
| Индикация уровня | |
| Логарифмическая шкала | от 1 дБ до 200 дБ |
| Линейная шкала | от 0 до контрольного уровня |
| Количество точек отображения | 801 |
| Количество трасс | 6 |
| Детектор трассировки | normal, pos-peak, neg-peak, sample, RMS average, voltage average, and quasi-peak |
| Функция трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустой |
| Единица измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, сЗ, мкВт, МВт, Вт |
| Частотная характеристика | |
| Предусилитель выключен |
от 100 кГц до 3,2 ГГц <0,5 дБ, <0,3 дБ (типичный); от 3,2 ГГц до 6,5 ГГц < 0,7 дБ, < 0,5 дБ (типичный) |
| Предусилитель включен |
от 100 кГц до 3,2 ГГц <0,7 дБ, <0,3 дБ (типичный); от 3,2 ГГц до 6,5 ГГц < 0,9 дБ, < 0,5 дБ (типичный) |
| Переключения входного ослабления | |
| Диапазон настройки | от 0 дБ до 50 дБ с шагом 1 дБ |
| Неопределенность переключения |
fc = 50 МГц, относительно 10 дБ, предусилитель выключен, от 20 до 30 ℃; < 0,3 дБ |
| Искажение | |
| Перехват второй гармоники (SHI) | fc ≥ 50 МГц, уровень входного сигнала = -20 дБм, понижение = 0 дБ, предусилитель выключен |
| Перехват третьего порядка (TOI) |
fc ≥ 50 МГц, два тона - 20 дБм на входном микшере с интервалом 200 кГц, понижение = 0 дБ, предусилитель выключен; +11 дБм, +15 дБм (типичный) |
| Сжатие с коэффициентом усиления 1 дБ (P1dB) |
fc ≥ 50 МГц, затухание = 0 дБ, предусилитель выключен; 0 дБм (номинальный) |
| Триггер | |
| Свободный запуск | источника триггера, внешний 1, внешний 2, видео |
| Диапазон задержки срабатывания |
≥ 10 Гц - от 0 до 500 мс; нулевой диапазон - от 0 до 500 мс |
| Режим анализатора спектра реального времени (RTSA) | |
| Полоса анализа в реальном времени | 25 МГц |
| Мин. длительность для гарантированного захвата сигналов 100% POI | макс. полоса обзора, окно Кайзера 7,45 мкс |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего |
| Количество графиков | 6 |
| Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
| RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) |
40 МГц: 100 кГц / 3,21 МГц; 25 МГц: 62,8 кГц / 2,01 МГц; 10 МГц: 25,1 кГц / 804 кГц; 1 МГц: 2,51 кГц / 80,4 кГц; 100 кГц: 251 Гц / 8,04 кГц |
| Максимальная частота дискретизации | 51,2 Мвыб/сек |
| Скорость БПФ | 146,484 БПФ/сек |
| Разрешение по амплитуде | 0,01 дБ |
| Количество точек по частоте | 801 |
| Время захвата (макс. дискретизация) | > 156,5 мкс |
| Амплитудные измерения | |
| Неравномерность АЧХ | < 0,5 дБ |
| Lинамический диапазон без паразитных составляющих (SFDR) | <- 60 дБн |
| Измерение спектральной плоскости | |
| Диапазон плотности | от 0 до 100% с шагом 0,1% |
| Минимальная полоса обзора | 5 кГц |
| Персистенция | 32 мс - 10 с |
| Измерение спектрограмм | |
| Глубина памяти | 8192 точки |
| Динамический диапазон (охват. Bitmap) | 200 дБ |
| Измерение распределения мощности по времени | |
| Мин. время захвата | 187,9 мкс |
| Макс. время захвата | 40 с |
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
| Запуск по частотной маске FMT | |
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска | 0,5 дБ |
| Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход |
| Характеристика генератора | |
| Диапазон частот | от 100 кГц до 6,5 ГГц |
| Диапазон выходного уровня | от -40 дБм до 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Плоскостность выходного сигнала |
относительно 50 МГц; ± 3 дБ (номинальный) |
| Характеристика генератора | |
| Диапазон частот | от 100 кГц до 6,5 ГГц |
| Диапазон выходного уровня | от -40 дБм до 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Плоскостность выходного сигнала |
относительно 50 МГц; ± 3 дБ (номинальный) |
| Характеристика генератора | |
| Диапазон частот | от 100 кГц до 6,5 ГГц |
| Диапазон выходного уровня | от -40 дБм до 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Плоскостность выходного сигнала |
относительно 50 МГц; ± 3 дБ (номинальный) |

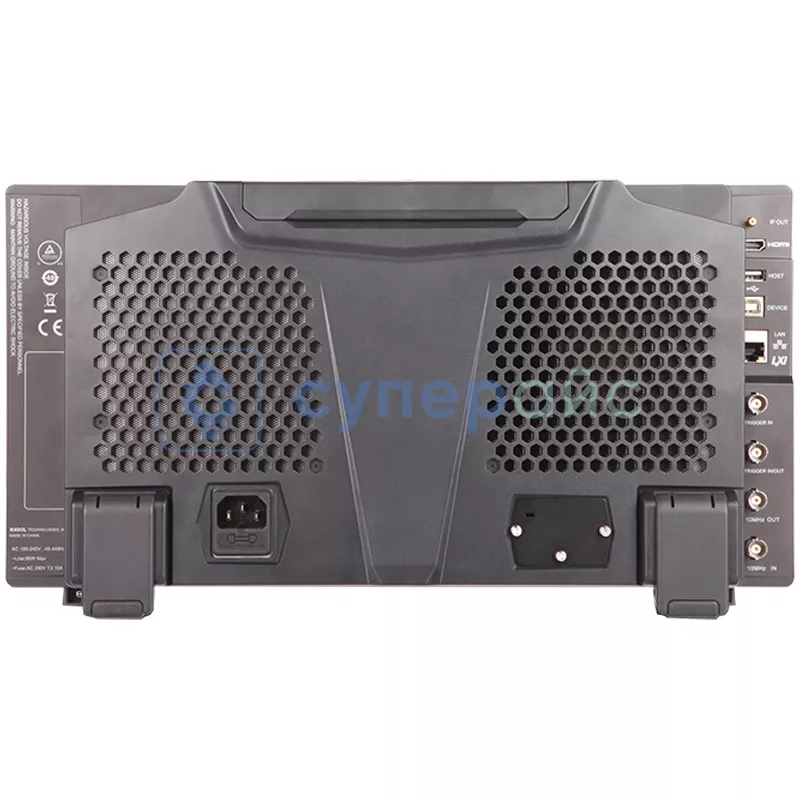

| Входы / Выходы | |
| ВЧ вход | разъем N-типа (female), импеданс 50 Ом |
| Вход / выход внутреннего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / выход внешнего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска 1 |
разъем BNC-тип (female) импеданс ≥ 1 кОм уровень запуска: 5 В TTL уровень |
| Вход внешнего запуска 2 / выход синхронизации |
разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень |
| Выход ПЧ |
частота 430 МГц ± 20 МГц разъем SMB (male) импеданс 50 Ом |
| Общие характеристики | |
| Дисплей | мультитач экран, разрешение 1024 х 600, 10,1 дюйма, цветной 24-разрядный |
| Интерфейс | USB, LAN, HDMI |
| Функция поддержки принтера | есть |
| Объем оперативной памяти | 512 М |
| Диапазон входного напряжения переменного тока | от 100 В до 240 В (номинальное) |
| Частота переменного тока | от 45 Гц до 440 Гц |
| Потребляемая мощность | 55 Вт (типичная), макс. 90 Вт со всеми опциями |
| Рабочая температура | от 0 до 50 ℃ |
| Температура хранения | -20 до 70 ℃ |
| Влажность | от 0 до 30℃ ≤ 95% относительной |
| Габариты | 530 x 405 х 375 мм |
| Вес | 8,3 кг |
| Комплектация |
настольный анализатор спектра RIGOL RSA5065-TG – 1 шт; кабель питания – 1 шт; руководство пользователя – 1 шт |
Спектроанализатор RIGOL RSA5065
RIGOL RSA5065-TG – это надёжный профессиональный настольный анализатор спектра, собранный в эргономичном корпусе с удобными физическими кнопками. Устройство располагает ярким и четким экраном типа «мультитач». Дисплей поддерживает отображение цветов, наглядно визуализируя рабочие данные, что делает считывание быстрым и лёгким.
Функция комплексной демодуляции помогает оператору анализировать характеристики и параметры сигналов с модульной структурой, среди которых амплитуда частоты и фаза. Опция делает анализатор сигналов подходящим инструментом для мониторинга и диагностики, а также повышает точность измерений. Поддерживаются режимы GPSA, RTSA, следящего генератора.
Спектроанализатор сигналов RSA5065-TG выступает универсальным инструментом тестирования в радиоэлектронике, а также телекоммуникациях. Доступна индикация уровня по логарифмической и линейной шкале, детектор трассировки может работать в семи режимах. Для подключения периферийных устройств применяются разъёмы USB, LAN, а также HDMI. К модели можно подключить принтер для быстрой фиксации результатов исследований на бумаге.
Прибор будет полезен инженерам при разработке передатчиков, приёмников, антенн, других компонентов радиосвязи, исследователям и научным сотрудникам, техникам, занимающимся обслуживанием и ремонтом. Помогает диагностировать неисправности, проверять качество соединений. Устройства такого типа применяются на производственных предприятиях, в области кибербезопасности, в сфере управления и автоматизации.
Обзорная таблица анализаторов спектра RIGOL
| Характеристики | RSA5065-TG | RSA5065 | RSA5065N | RSA5032 |
| Пропускная способность в реальном времени | 25 МГц | 25 МГц | 25 МГц (опция 40 МГц) | 25 МГц (опция 40 МГц) |
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 6,5 ГГц | 6,5 ГГц | 6,5 ГГц | 3,2 ГГц |
| Режимы измерений: | GPSA, RTSA, VSA, EMI, Tracking Generator | GPSA, RTSA, VSA, EMI | GPSA, RTSA, VSA, EMI, VNA, Tracking Generation | GPSA, RTSA, VSA, EMI |
| Принцип действия | Параллельный (многоканальный) | Параллельный (многоканальный) | Параллельный (многоканальный) | Последовательный (сканирующий) |
| Вид исполнения | Настольное | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | USB/ LAN/ HDMI | USB/ LAN/ VGA/ Wi-Fi/ Bluetooth | USB/ LAN/ VGA/ Wi-Fi/ Bluetooth |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
