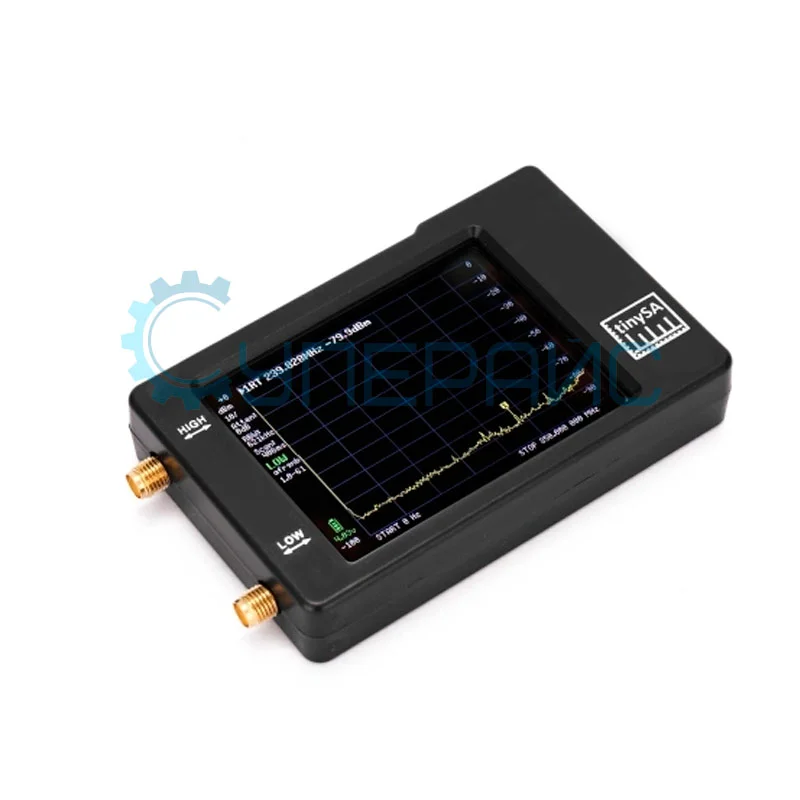

Портативный спектроанализатор TinySA
Код товара: 17423
4 режима спецификации ввода/вывода
Диапазон частот: 100 кГц - 350 МГц/240 МГц - 960 МГц
Общая амплитудная погрешность: < 10 дБ
Средний уровень шума: < 146 дБм/163 дБм
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
4 режима спецификации ввода/вывода
Диапазон частот: 100 кГц - 350 МГц/240 МГц - 960 МГц
Общая амплитудная погрешность: < 10 дБ
Средний уровень шума: < 146 дБм/163 дБм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TinySA
Характеристики анализатора спектра | |
Количество режимов ввода/вывода | 4 |
Фильтр разрешения | от 3 кГц до 600 кГц |
Фазовый шум | -83 дБн/Гц, смещение 10 кГц |
-98 дБн/Гц, смещение 100 кГц | |
Средний уровень шума (низкий входной порт) | -146 дБм/Гц |
Средний уровень шума (высокий входной порт) | -163 дБм/Гц |
Характеристики низкого входного режима (сигнала) | |
Частотный диапазон | 100 кГц - 350 МГц |
Входное сопротивление | 50 Ом |
Регулируемое ручное и автоматическое затухание входного сигнала | от 0 дБ до 31 дБ с шагом 1 дБ |
Абсолютный максимальный уровень входного сигнала | + 10 дБм, без затухания |
Максимальная входная мощность | + 20 дБм, с затуханием 30 дБ |
Разрешение детектора мощности | 0,5 дБ |
Самый низкий распознаваемый сигнал | 30 кГц - 102 дБм |
Фазовый шум |
- 90 дБ/Гц при смещении 100 кГц - 115 дБ/Гц при смещении 1 МГц |
Фильтры разрешения | ручной выбор: 3, 10, 30, 100, 300, 600 кГц |
автоматический выбор: 1 из 57 фильтров | |
Скорость сканирования | более 1000 точек/сек. (с фильтром максимального разрешения) |
Автоматическая оптимизация фактических точек сканирования | есть |
Характеристики высокого входного режима (сигнала) | |
Частотный диапазон | 240 МГц - 960 МГц |
Входное сопротивление | 50 Ом |
Регулируемое ручное и автоматическое затухание входного сигнала | от 0 дБ до 31 дБ с шагом 1 дБ |
Абсолютный максимальный уровень входного сигнала | + 10 дБм, без затухания |
Разрешение детектора мощности | 0,5 дБ |
Самый низкий распознаваемый сигнал | 30 кГц - 115 дБм |
Фильтры разрешения | ручной выбор: 3, 10, 30, 100, 300, 600 кГц |
автоматический выбор: 1 из 57 фильтров | |
Скорость сканирования | более 1000 точек/сек. (с фильтром максимального разрешения) |
Автоматическая оптимизация фактических точек сканирования | есть |
Дополнительный частотно-зависимый входной аттенюатор | от 25 дБ до 40 дБ |
Характеристики низкого выходного режима (сигнала) | |
Синусоидальный выход | с гармоникой ниже -40 дБ основной волны |
Диапазон выходной частоты | от 100 кГц до 350 МГц |
Уровень выходного сигнала | от -76 дБм до -6 дБм, с шагом 1 дБ |
Характеристики высокого выходного режима (сигнала) | |
Выходной сигнал | прямоугольный |
Диапазон выходной частоты | от 240 МГц до 960 МГц |
Уровень выходного сигнала | от -38 дБм до +13 дБм |
Общие характеристики | |
Дисплей | сенсорный, разрешение 320x240 |
Диагональ дисплея | 2,8 дюйма |
Коммуникационный интерфейс | USB type-C |
Источник питания | встроенный аккумулятор 650 мАч |
Максимальный ток зарядки | 300 мА |
Габариты | 58,7 х 91,3 х 17,1 мм |
Вес | 240 г |

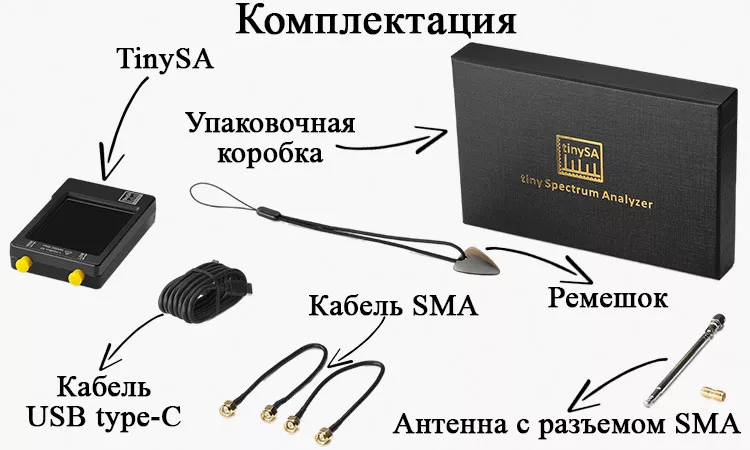

Комплектация | портативный спектроанализатор TinySA – 1 шт |
кабель SMA – 2 шт антенна с разъемом SMA – 1 шт кабель USB type-C – 1 шт |

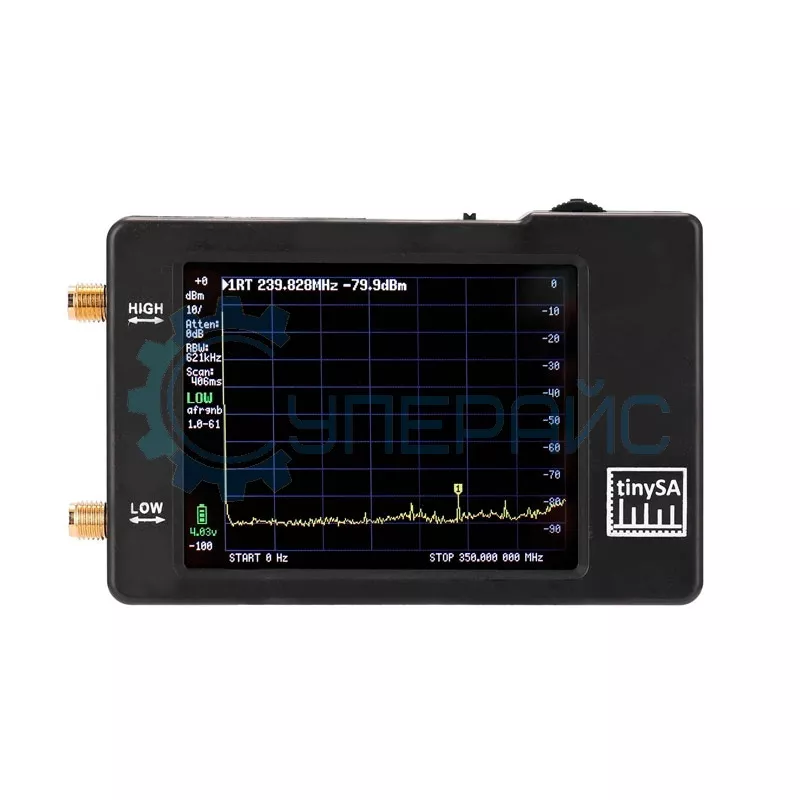

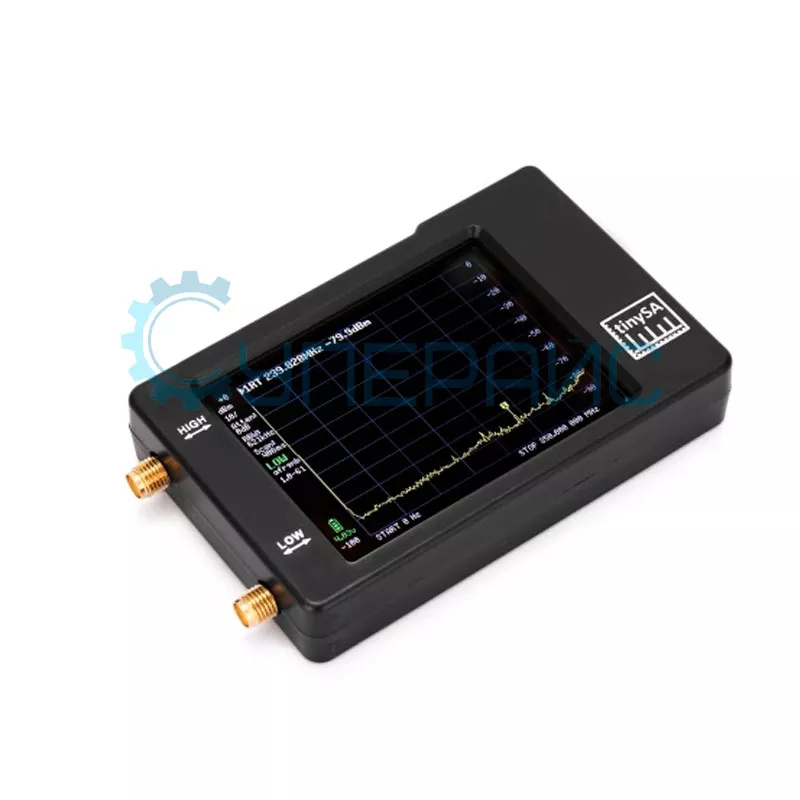

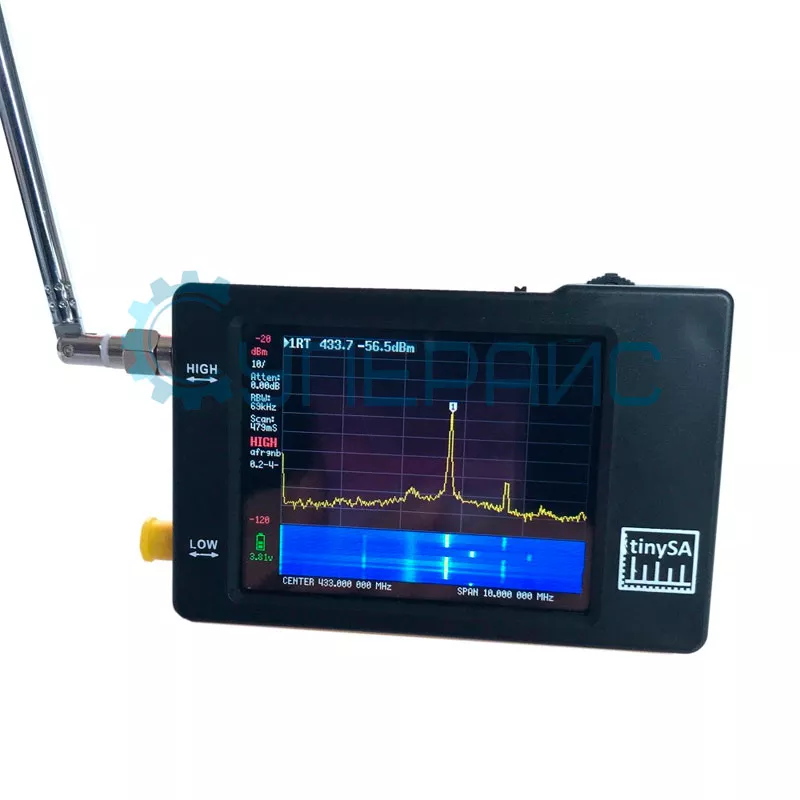

Анализатор TinySA
TinySA – это портативный анализатор спектра, который создан для решения задач в различных областях, включая радиолюбительство, телекоммуникации, научные исследования и многое другое.
Прибор имеет широкий диапазон частот от 100 кГц до 960 МГц, что позволяет производить измерения на большинстве радиочастот. Спектроанализатор оснащён сенсорным дисплеем с разрешением 320 на 240 пикселей, который обеспечивает яркое, четкое, точное отображение графиков и данных. Интуитивно понятный интерфейс на экране, позволяет без сложностей настраивать прибор, а также проводить необходимые измерения.
Одна из черт TinySA это размер – он меньше, чем многие анализаторы спектра, что делает его подходящим для тех, кто ищет компактный, лёгкий прибор. Поддерживает основной, а также дополнительный режим работы, что позволяет анализировать не только сигналы на определенной частоте, но и проводить спектральный анализ. Также поддерживает функции сохранения и загрузки данных для последующего изучения результатов исследований.
Спектроанализатор питается от встроенной батареи ёмкостью 650 мАч. Зарядка с подключением к компьютеру происходит через порт USB Type-C. При подключении к ПК можно обновлять прошивку устройства, тем самым обеспечивая его актуальность и соответствие новым техническим решениям.

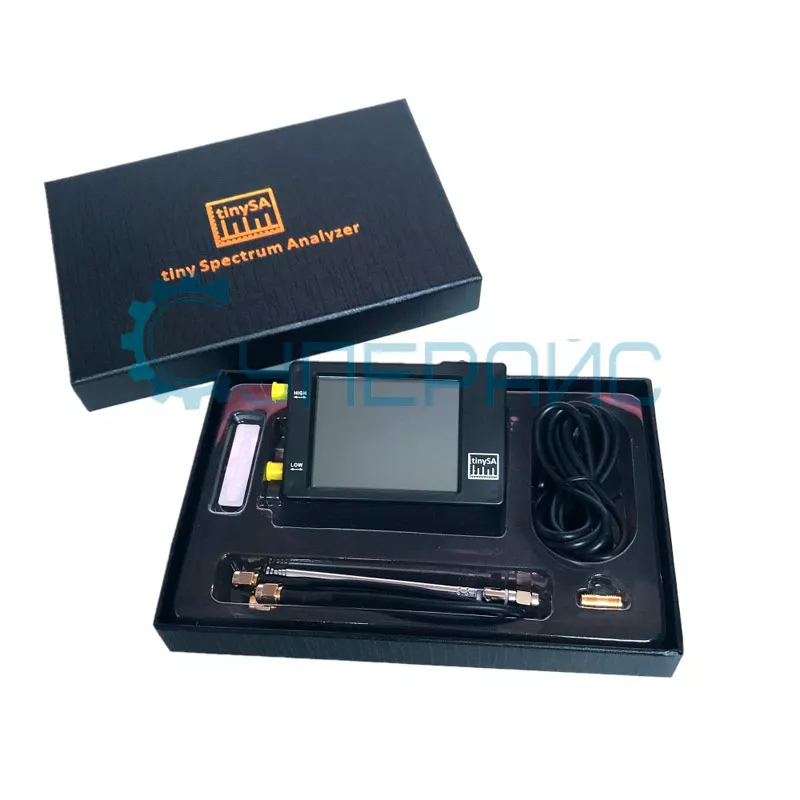

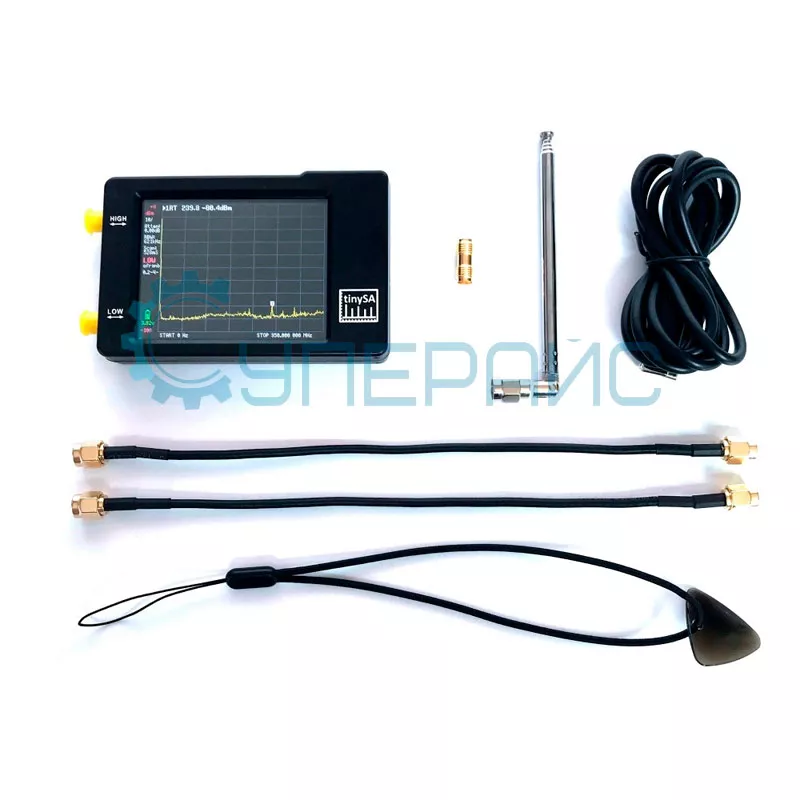

В комплекте с прибором, поставляется два кабеля с разъёмом SMA, антенна с аналогичным входом, кабель USB.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
