Частотомер 1Гц-50МГц E0330 (конструктор)

Код товара: 771

guarantee Гарантия 12 месяцев

В наличии:
Москва, 2-й Котляковский переулок: 8 шт.
Склад в Гуанчжоу: 43 шт.
О товаре
Набор для сборки частотомера с возможностью подключения прибора к генератору приемника и передатчику
Диапазон частот: 1 Гц - 50 МГц
Размер: 80 х 53 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ E0330

Основные характеристики частотомера - измерителя кварцев
Диапазон частот 1 Гц - 50 МГц
Поддержка измерения частоты кварцевых резонаторов есть
Точность разрешения дисплея 5 бит (например 0,0050 кГц; 4,5765 МГц; 11,059 МГц);
Автоматическое переключение диапазонов измерения частоты есть
Автоотключение при простое 15 c
Возможность программирования выходной частоты, для ремонта трансиверов и измерительного оборудования есть
Общие характеристики
Дисплей LCD, пятиразрядный индикатор красного цвета
Питание DC 5 - 9 В
Потребляемый ток в режиме ожидания 11 мА
Габариты печатной платы 80 мм х 53 мм
Вес прибора 34 г

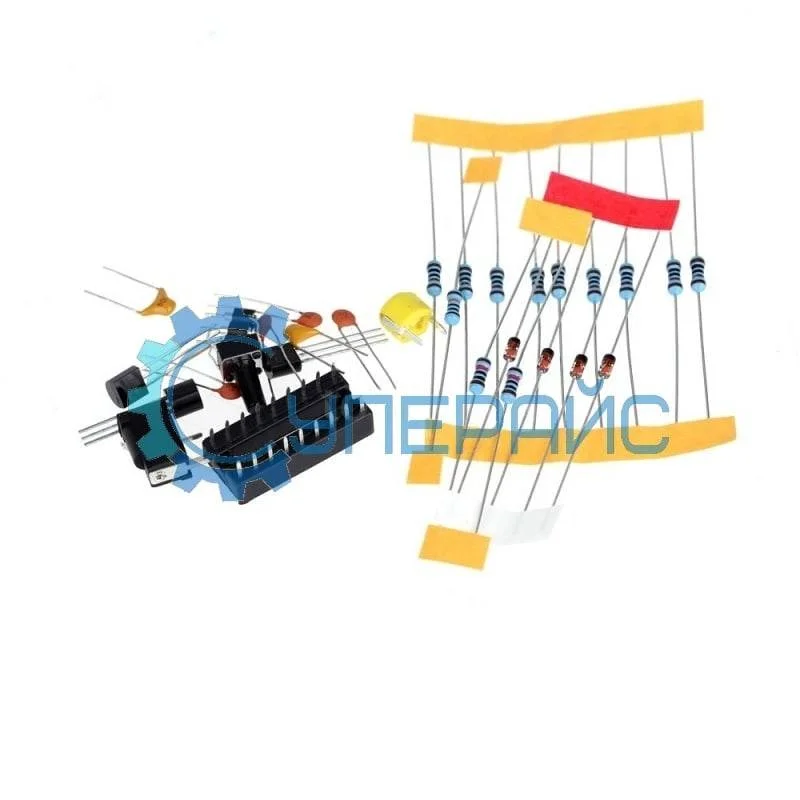

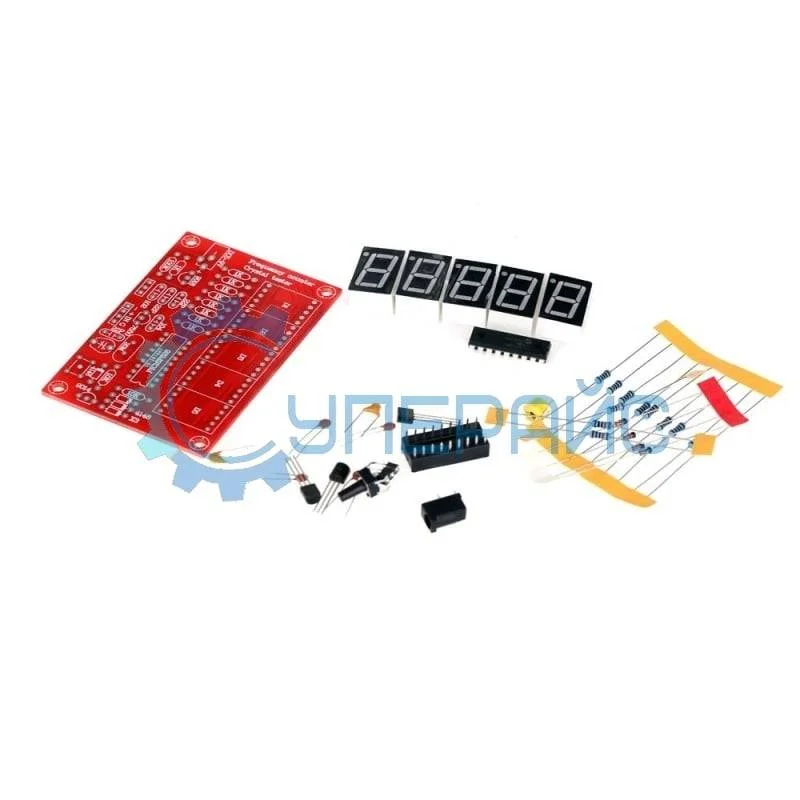

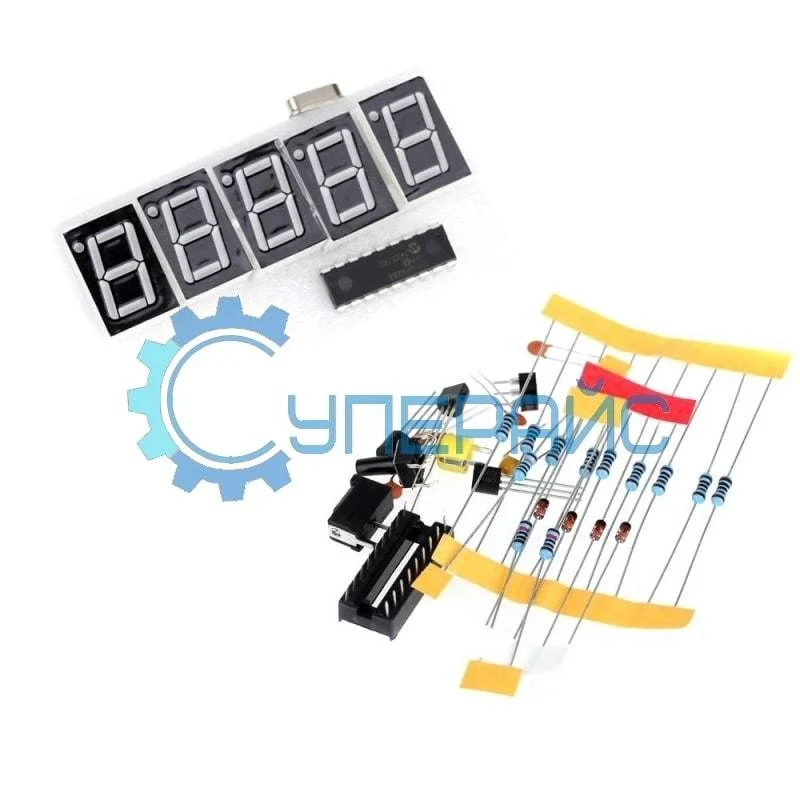

Комплектация набор для сборки частотомера 1Гц - 50МГц E0330 с функцией тестера кварцевых резонаторов – 1 шт

Дополнительно:

  • При отображении результатов в кГц точка, отображающая дробную часть, мигает;
  • При отображении результатов в МГц точка, отображающая дробную часть, горит постоянно;
  • Возможность самостоятельно запрограммировать полярность входа.

Частотомер - конструктор до 50 МГц для сборки своими руками

Китайский частотомер 1 Гц — 50 МГц E0330 позволяет измерять частоту кварцевых резонаторов. Простой цифровой прибор позволяет измерять наиболее применяемые "кварцы".

Тестер кварцевых резонаторов удобен. Сборка тестера с цифровой светодиодной шкалой не представляет проблем. Собрать частотомер своими руками за пару часов под силу даже начинающему радиолюбителю. На форумах радиоконструкторов обыватели рекомендуют обратить внимание на данный набор.

Частотомер набор КИТ недорог, собран на PIC на микроконтроллере, который может учитывать сдвиг частот у радиоприемников и передатчиков при их настройке. При измерении частоты кварца на 10 МГц, индикаторы отобразят следующее: 10,001. Малая относительная погрешность при измерении разных кварцев сохраняется, а запятая в числе перемещается.

Новые удобные функции E0330

  • автоматическое переключение разрешения дисплея;
  • автоматически изменяемая длительность измерения для точного подсчета импульсов;
  • возможность подключения прибора к генератору приемника и передатчику;
  • реализация в прошивке контроллера режима программирования (setup mode), имеющего меню с выбором нужной функции.

Измерение сдвига частот

Частотомер сохраняет измеренные значения частот, которые будут добавляться или вычитаться при дальнейших измерениях. Можно установить нулевую частоту сдвига для отображения измеряемой частоты без сдвига. Значение сдвига можно выбрать из таблицы, находящейся в памяти контроллера.

Энергосберегающий режим

Режим энергосбережения работает следующим образом: если частота не меняется 15 секунд, происходит выключение. Если же значение частоты изменилось больше, чем на одно значение младшего разряда — включение. Режимом можно управлять из меню.

Удобство сборки конструктора частотомера E0330

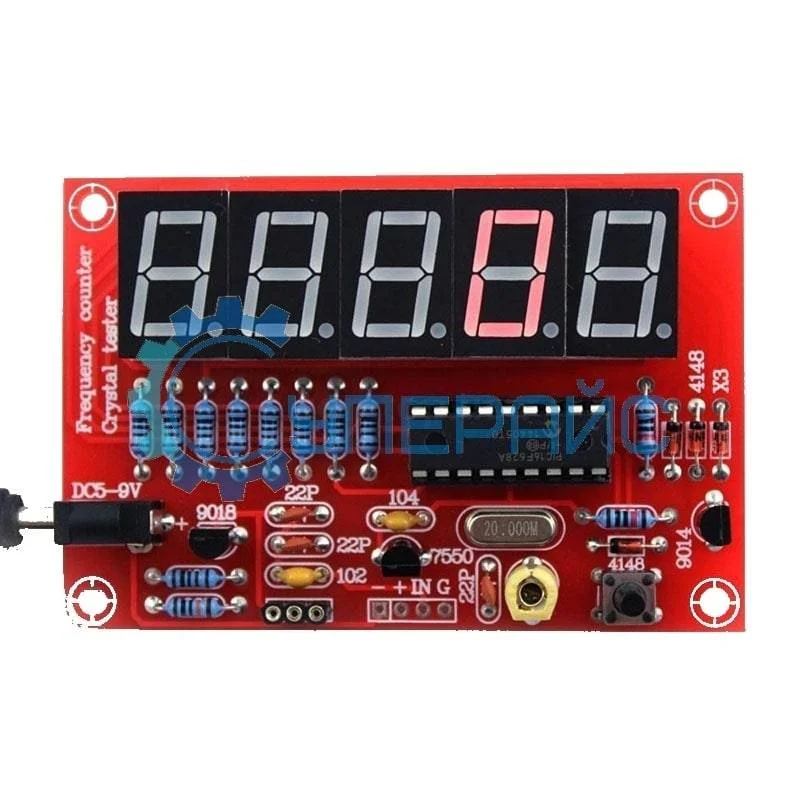

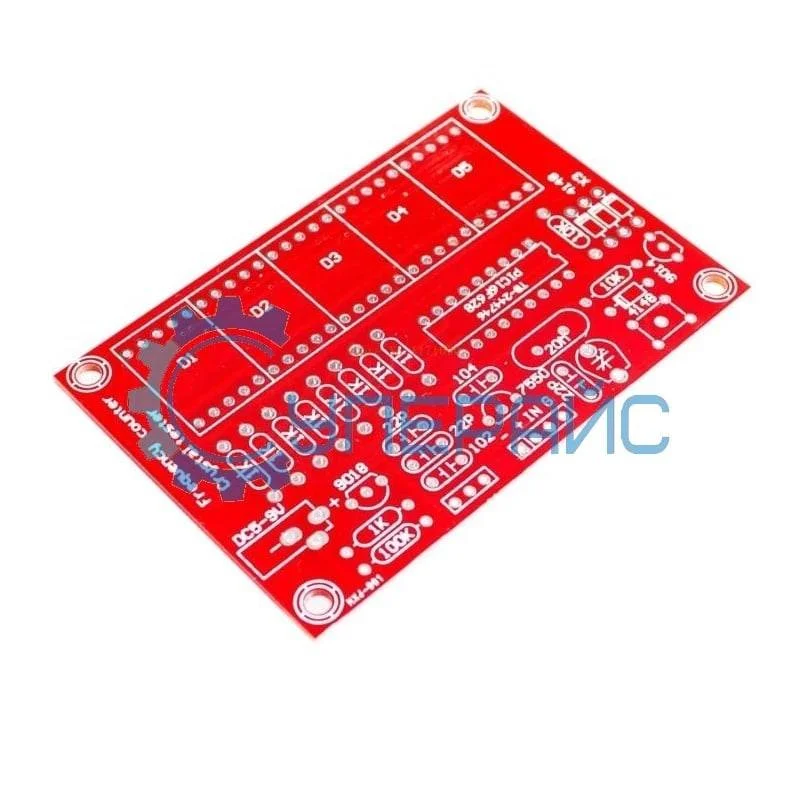

Частотомер набор КИТ компактен, выполнен аккуратно и содержит в наборе панель для установки микроконтроллера. Это нужно при программировании внешними устройствами. Номиналы и посадочные места элементов изображены на плате.

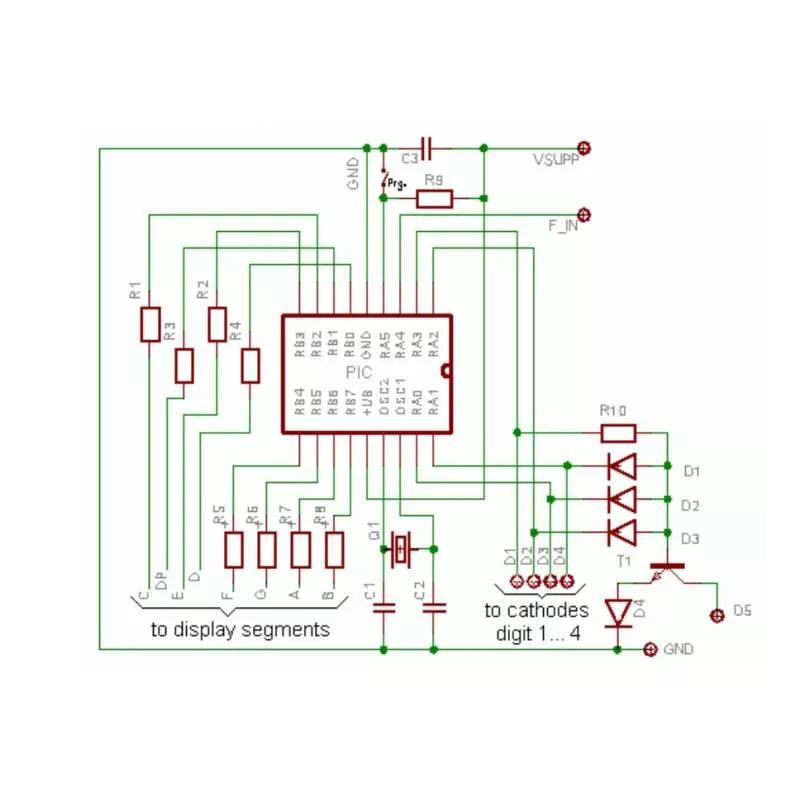

Принципиальная схема:

принципиальная схема частотомера на PIC16F628А 1гц 50мгц

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Благодарственные письма

Посмотреть все

Страницы: 1 2 След.
Новикова Ксения Контент менеджер
Цитата
Виталий Коваленко пишет:

Купил этот набор. Частоту показывает чëтко, погрешность очень низкая, порядка 1Гц (при частоте выше 30кГц, при частоте ниже погрешности нет вообще). Тем кто купит хтот набор, не используйте при сборке активный флюс (например ТАГС),  после сборки хорошо промойте плату дистилированой водой или спритом и не ставьте кварцевый резонатор вплотную к плате, под ним должно быть растояние порядка 1мм. Также у частотомера низкая чувствительность, чтобы измерять им нормальные сигналы, крайне желательно собрать простой входной усилитель.  Плату нужно собирать по порядку, сначала запять все резисторы и диоды, потом стабилизатор и транзисторы, далее панельку под микроконтроллер и индикаторы, и лишь после полной сборки и промывке от флюса по ключу устанавливайте сам микроконтроллер PIC16F628A. При нормальной сборке и полностью отмытом флюсе прибор работает исправно и имеет хорошую точность.

Здравствуйте, Владимир!

Большое спасибо, за доверие к нашему продукту и что нашли возможность рассказать нам о своих впечатлениях!  Уверены, ваш отзыв будет полезен и другим покупателям, которые думают над покупкой частотомера 1Гц-50МГц E0330.

Здорово, что товар оправдал ваши ожидания и радует вас своим функционалом и удобством использования. Мы очень рады, что у нас вы нашли то, что искали. Пользуйтесь с удовольствием!

Также, мы благодарим вас за уделенное время нашему магазину. Ваша подробная рекомендация и прикрепленная фотография к отзыву помогут другим мастерам лучше понять габариты приобретаемого товара, а также собрать частотомер и пользоваться им без особого труда. Мы ценим вашу заботу о наших покупателях.

Желаем вам интересных проектов! А мы всегда поддержим вас во всех начинаниях, предлагая удобные технические решения для реализации задуманного.

Надеемся, что наше сотрудничество будет долгим и продуктивным!

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Виталий Коваленко
Купил этот набор. Частоту показывает чëтко, погрешность очень низкая, порядка 1Гц (при частоте выше 30кГц, при частоте ниже погрешности нет вообще). Тем кто купит хтот набор, не используйте при сборке активный флюс (например ТАГС),  после сборки хорошо промойте плату дистилированой водой или спритом и не ставьте кварцевый резонатор вплотную к плате, под ним должно быть растояние порядка 1мм. Также у частотомера низкая чувствительность, чтобы измерять им нормальные сигналы, крайне желательно собрать простой входной усилитель.  Плату нужно собирать по порядку, сначала запять все резисторы и диоды, потом стабилизатор и транзисторы, далее панельку под микроконтроллер и индикаторы, и лишь после полной сборки и промывке от флюса по ключу устанавливайте сам микроконтроллер PIC16F628A. При нормальной сборке и полностью отмытом флюсе прибор работает исправно и имеет хорошую точность.
Имя Цитировать
Федорова Маргарита Контент менеджер
Цитата
Сергей пишет:
Перед сборкой проверил все элементы, собрал. Вроде заработал, потом затих, перестал работать, меню показывал, значит с прошивкой микросхемы всё в порядке. Нужен был как частотомер -показометр на частоты 10 кГц - 2 мГц. Какая чувствительность по входу частотомера, минимум?
Сергей, здравствуйте!

Спасибо за ваш отзыв.

Мы сожалеем, что качество приобретенного товара вызвало у вас нарекания, и стало поводом для негативного отзыва.

Мы следим за качеством реализуемых товаров, и в случае возникновения любых нареканий, всегда готовы оперативно разобрать их, устранить и помочь в решении вопроса. Пожалуйста, напишите нам на электронный адрес sales@supereyes.ru, указав номер вашего заказа, чтобы мы могли связаться с вами и урегулировать данный вопрос. Напоминаем, что вы всегда можете вернуть товар или обменять его на новый.

Надеемся на ваше понимание и содействие.

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Сергей
Перед сборкой проверил все элементы, собрал. Вроде заработал, потом затих, перестал работать, меню показывал, значит с прошивкой микросхемы всё в порядке. Нужен был как частотомер -показометр на частоты 10 кГц - 2 мГц. Какая чувствительность по входу частотомера, минимум?
Имя Цитировать
Борисюк Дарья Контент менеджер
Цитата
Михаил. пишет:
За такие малые деньги отличный прибор: прошитый PIC и набор деталек позволяют спаять очень приличный частотомер либо цифр.шкалу (для чего нужно добавить простенький усилитель-формирователь входного сигнала). В тестере кварцев лучше заменить транзистор на КТ3102Б-Д, тогда низкочастотные кварцы тоже будут определяться.
Я, например, покупкой доволен.
Здравствуйте, Михаил! Спасибо за обратную связь.

Уверены, Ваш отзыв будет полезен другим пользователям, которые думают над покупкой частотомера. Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь своим опытом использования приобретаемого у нас оборудования.

Уверены, что дальнейшее сотрудничество будет таким же приятным. Благодарим за отзыв.

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Михаил.
За такие малые деньги отличный прибор: прошитый PIC и набор деталек позволяют спаять очень приличный частотомер либо цифр.шкалу (для чего нужно добавить простенький усилитель-формирователь входного сигнала). В тестере кварцев лучше заменить транзистор на КТ3102Б-Д, тогда низкочастотные кварцы тоже будут определяться.
Я, например, покупкой доволен.
Имя Цитировать
Николай
А что в описании имеется в виду под "Измерением сдвига частот". Для чего этот сдвиг?
Имя Цитировать
Администратор Суперайс
Цитата
Николай пишет:
Нет ответа на вопрос:[TABLE][TR][TD]Guest 21.11.2019 23:07:59[/TD][/TR][TR][TD]Описание туманно " намекает" на сдвиг частоты! Можно ли использовать прибор как цифровую шкалу радио вещательного приемника[/TD][/TR][/TABLE]

Здравствуйте, Николай!

Спасибо за вопрос. Данный частотомер нельзя использовать в качестве цифровой шкалы.

С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Николай
Нет ответа на вопрос:[TABLE][TR][TD]Guest 21.11.2019 23:07:59
[/TD][/TR][TR][TD]Описание туманно " намекает" на сдвиг частоты! Можно ли использовать прибор как цифровую шкалу радио вещательного приемника
[/TD][/TR][/TABLE]
Имя Цитировать
Николай
Что-то нет ответа на вопрос: [TABLE][TR][TD]Guest 21.11.2019 23:07:59
[/TD][/TR][TR][TD]Описание туманно " намекает" на сдвиг частоты! Можно ли использовать прибор как цифровую шкалу радио вещательного приемника
[/TD][/TR][/TABLE]
Имя Цитировать
