Встраиваемый частотомер 0,1-65МГц PLJ-6LED с зелёной подсветкой
Артикул (код товара): 9354
НДС 22%
1 680 ₽
1 680 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 32 шт.
Артикул (код товара)
9354
Модель (серия)
PLJ-6LED
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики SanJian Studio PLJ-6LED
Общие данные
Артикул (код товара)
9354
Производитель (бренд)
Модель (серия)
PLJ-6LED
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Мин. частота
0,1 МГц
Макс. частота
65 МГц
Описание SanJian Studio PLJ-6LED
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PLJ-6LED
| Основные характеристики частотомера | |
| Диапазон частот | 0,1 - 65 МГц |
| Ручной режим диапазон частот | настройка значения промежуточной частоты 0 - 99,9999 МГц шаг 100 Гц |
| Точность | 10 Гц |
| Чувствительность | > 60 мВпп |
| Время теста | 0,10 с |

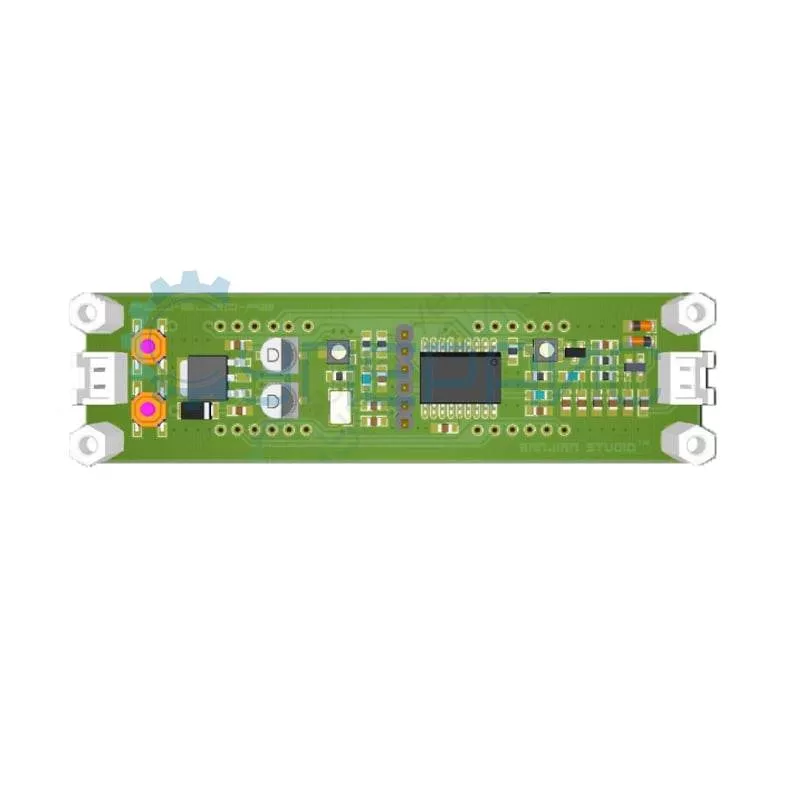

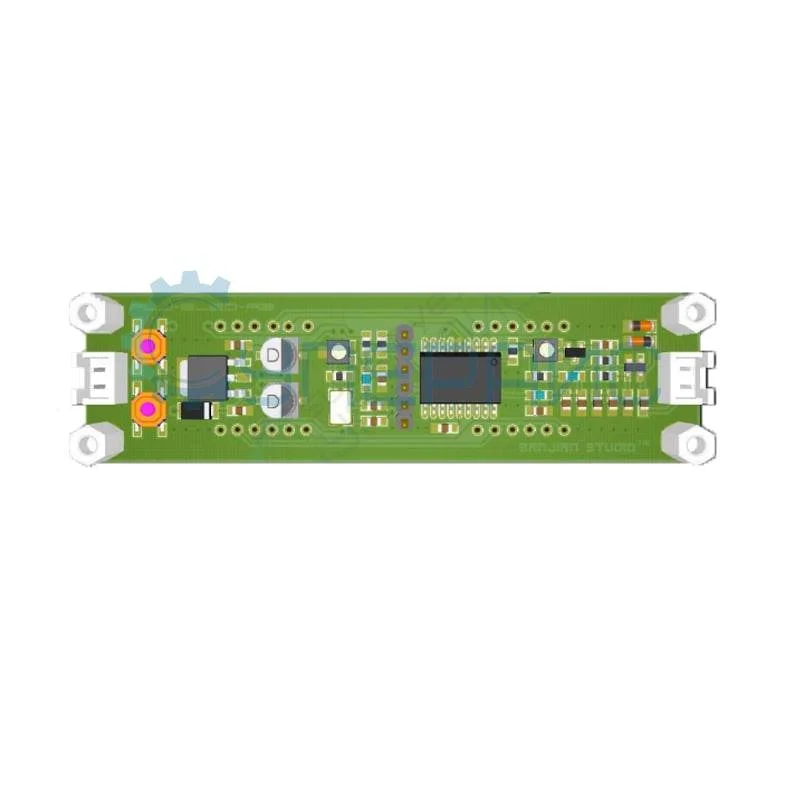

| Микроконтроллер, центральный чип | PIC16F648A |
| Опорный генератор | управляемый напряжением кварцевый генератор 13000 МГц (VC-TCXO) со стабильностью частоты ± 2.5 ppm |
| Автоматическое сохранение настроек | есть |
| Разъёмы |
DC IN (питание): HX2.54-2P socket RF IN (вход сигнала): HX2.54-2P socket ICSP (интерфейс программирования): 2.54-6P Pin |
| Общие характеристики | |

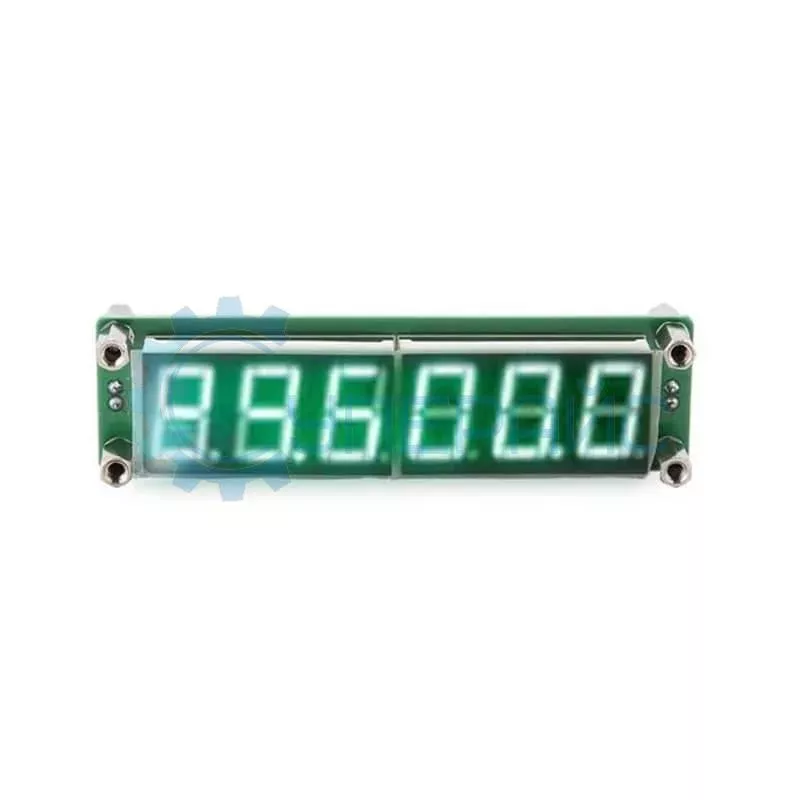

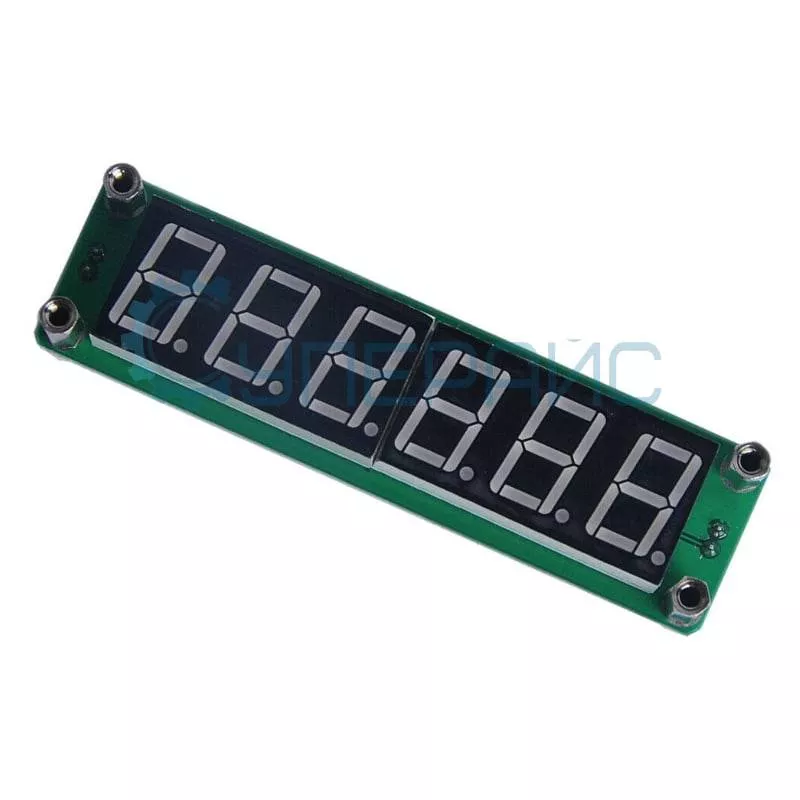

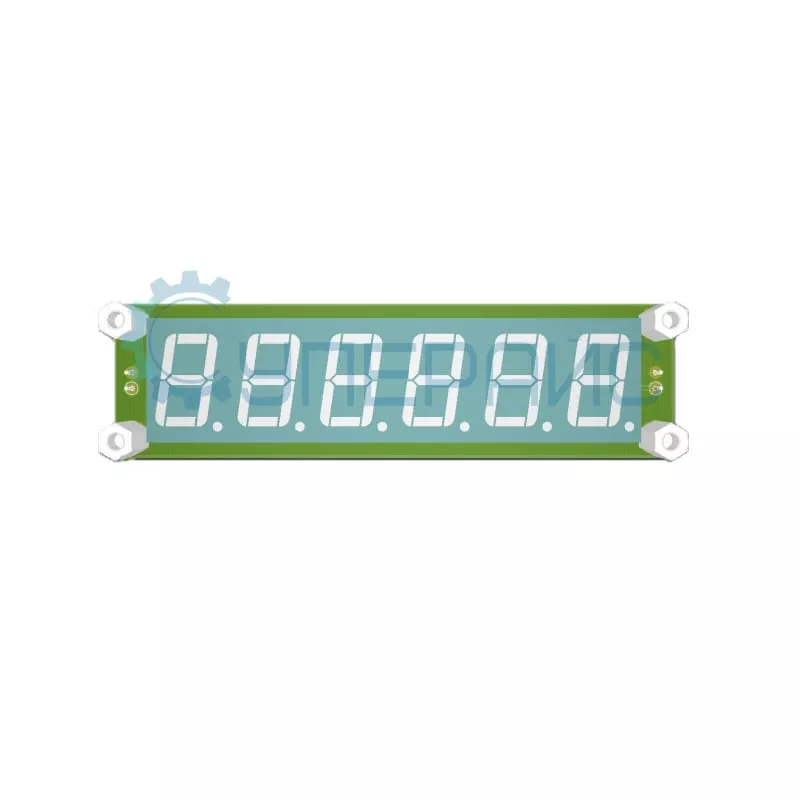

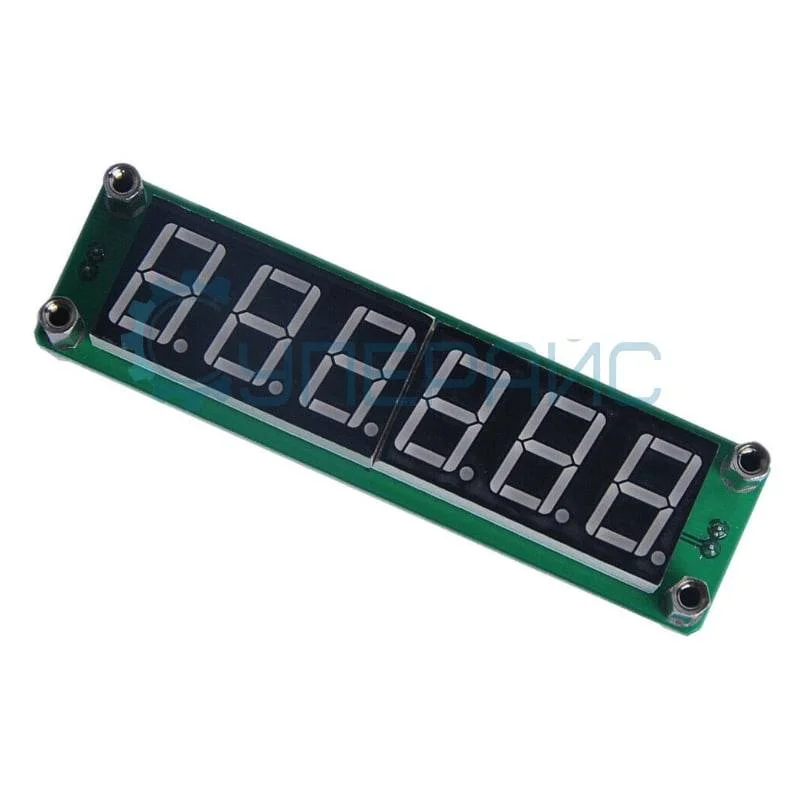

| Дисплей | LED, 0,56", 6-ти символьный с подсветкой зелёного цвета |
| Питание | DC 8 - 15 В (с защитой от перефазировки) |
| Рабочий ток | 90 мА |
| Температура хранения | -30 - + 60 °C |
| Рабочая температура | 0 - + 40 °C |
| Габариты изделия | 91 х 28 х 20 мм |
| Габариты упаковки | 100 х 30 х 20 мм |
| Вес брутто | 37 г |
| Комплектация | частотомер PLJ-6LED – 1 шт |
Часто задаваемые вопросы
Что показывает частотомер PLJ-6LED?
Он выводит частоту поданного на вход сигнала на светодиодный индикатор в реальном времени. Это удобно для контроля генераторов, кварцевых схем и передатчиков, где нужно постоянно видеть рабочее значение. Отсчёт идёт непрерывно, без ручного запуска измерения. Такой контроль удобен при настройке схемы под нужную рабочую точку по частоте.
Чем частотомер лучше мультиметра с замером частоты?
Частотомер показывает значение непрерывно и точнее, тогда как мультиметр меряет эпизодически и грубее. Встраиваемый модуль удобно оставить в схеме для постоянного контроля, а тестер приходится подключать каждый раз заново. Для стенда модуль практичнее. Для разовой проверки хватит и тестера, а для постоянного стенда практичнее модуль.
Зачем смотреть на чувствительность входа?
Чувствительность определяет, поймает ли прибор слабый сигнал без дополнительного усилителя. Если уровень на входе низкий, а чувствительности не хватает, показания будут прыгать или пропадать. Под слабые сигналы берут модуль с запасом по этому параметру. Слишком слабый сигнал перед входом иногда приходится усиливать отдельным каскадом.
Куда обычно ставят такой модуль?
Его встраивают в самодельные генераторы, радиопередатчики и измерительные стенды, где важно видеть частоту постоянно. Компактная плата помещается в корпус прибора, а яркий индикатор читается с расстояния. Подключение сводится к подаче сигнала на вход и питания на модуль. Яркий индикатор помогает следить за частотой даже при беглом взгляде на стенд.
Документация и ПО SanJian Studio PLJ-6LED
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации частотомера PLJ-6LED
Язык:
Русский
Размер и тип:
1.62 Мб,
PDF
Инструкция по эксплуатации для встраиваемого частотомера PLJ-6LED
Язык:
Английский
Размер и тип:
600 КБ,
PDF
Отзывы SanJian Studio PLJ-6LED
Олег Наседкин
27.01.2023 00:25:28
Всем, привет, QRZ! В многоочередной раз сделал покупку в магазине «Суперайс» и как всегда доволен качественным обслуживанием персонала! Вежливость и дружелюбность сотрудников «Суперайса» на высоте. К тому же и скорость выдачи, расчета при его получении путем самовывоза тож высока (Москва). Советую не откладывать в долгий ящик оформление заказа на сайте в долгий ящик. Иначе по независимым от «Суперайса» внешнерыночным причинам придется платить за необходимую или приглянувшуюся вещь дороже или она будут распродана. Со мной один раз такое бывало. Сегодня действуя по стандартной схеме прошло все гладко. Купил припой и Встраиваемый частотометр 0,1-65МГц PLJ-6LED (после проверки генератором, он показывал точные частоты).
SUPEREYES.RU
Ответ Олег Наседкин 21.08.2026 03:29
Олег, добрый день!
Большое спасибо вам за доверие и такой развернутый отзыв.
Очень приятно, что вы нашли время поделиться впечатлениями от покупки! Наши покупатели достойны самого лучшего сервиса, поэтому мы прикладываем все силы для того, чтобы быть лучшими в своём деле.
Нередко наши клиенты высказывают свое мнение не только о приобретенном товаре, но и общие впечатления о нашем сервисе и обслуживании. Мы всегда рады получать обратную связь от наших клиентов. Она помогает нам становиться лучше!
Спасибо, что оценили качество работы частотомера. Мы всегда стараемся вовремя порадовать своих клиентов заказами, и заботимся о том, чтобы каждый прибор был в целости и не повредился.
Олег, мы очень рады, что вы стали нашим клиентом. Надеемся увидеть вас снова! Обещаем и дальше
радовать вас выгодным обслуживанием и заботливой поддержкой.
C наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Большое спасибо вам за доверие и такой развернутый отзыв.
Очень приятно, что вы нашли время поделиться впечатлениями от покупки! Наши покупатели достойны самого лучшего сервиса, поэтому мы прикладываем все силы для того, чтобы быть лучшими в своём деле.
Нередко наши клиенты высказывают свое мнение не только о приобретенном товаре, но и общие впечатления о нашем сервисе и обслуживании. Мы всегда рады получать обратную связь от наших клиентов. Она помогает нам становиться лучше!
Спасибо, что оценили качество работы частотомера. Мы всегда стараемся вовремя порадовать своих клиентов заказами, и заботимся о том, чтобы каждый прибор был в целости и не повредился.
Олег, мы очень рады, что вы стали нашим клиентом. Надеемся увидеть вас снова! Обещаем и дальше
радовать вас выгодным обслуживанием и заботливой поддержкой.
C наилучшими пожеланиями, Администрация интернет-магазина Суперайс
a.tareev
20.08.2026 11:40
Взял для пробы встраиваемые частотомеры 0,1-65МГц PLJ-6LED всех цветов, все работает, технологичны (работа как в прямом измерении частоты, так и с поправкой в тракте ПЧ), цена приемлемая, доставили раньше оговоренного времени, курьер грамотный, буду брать еще для нужд завода. Рекомендую, для НИОКРа очень удобно.
