Частотомер 1 Гц-2 ГГц HZ210

Код товара: 1362

guarantee Гарантия 12 месяцев

В наличии:
Москва, 2-й Котляковский переулок: 4 шт.
Склад в Гуанчжоу: 9 шт.
Частотомер 1 Гц-2 ГГц HZ210 фото 1
Частотомер 1 Гц-2 ГГц HZ210 фото 1
Частотомер 1 Гц-2 ГГц HZ210 фото 2
Частотомер 1 Гц-2 ГГц HZ210 фото 3
Частотомер 1 Гц-2 ГГц HZ210 фото 4
О товаре
Малогабаритный частотомер с двухстрочным LCD дисплеем для измерения низких и высоких частот
Диапазон частот: 1 Гц - 2 ГГц
Питание: DC 7 - 12 В

Технические характеристики HZ210

Диапазон частот 1 Гц - 2000 МГц
Режимы измерения частота импульсов, низкие и высокие частоты
НЧ канал (FX)
Диапазон измеряемых частот НЧ канал 1 Гц - 8 МГц
Разрешение частоты 1 Гц
Напряжение 0,7 В - 15 В
ВЧ канал (RF)
Диапазон измеряемых частот ВЧ канал 2 МГц - 2 ГГц
Разрешение частоты 1 кГц
Напряжение 100 мВ - 5 В
Счетчик импульсов
Максимальная частота 100 кГц
Общие характеристики
Дисплей LCD 1602 с подсветкой
Питание DC 7 - 12 В
Рабочий ток < 50 мА
Температура хранения -40 - 65 °C
Рабочая температура -40 - 65 °C
Габариты 57 х 50 х 20 мм
Вес нетто 46 г
Комплектация частотомер HZ210 – 1 шт

Электронно-счетный частотомер с ЖКИ

Частотомер до 2 ГГц обычно выполняется в корпусе и представляет собой отдельный прибор с подставкой. В радиолюбительской, ремонтной и исследовательской деятельности часто требуется цифровой, простой, встраиваемый частотомер на микроконтроллере. Желательно, чтобы измерительный прибор отображал такие характеристики, как период и частота.

Частотомер на 1602 LCD имеет диапазон измеряемых частот от 1 Гц до 2 ГГц. Нижний предел измерений требует не столько отображения частоты, сколько периода следования прямоугольных импульсов. Эта функция востребована в автоматике и робототехнике.

Купить частотомер электронно-счетный HZ210 — убить сразу двух зайцев. Верхний предел измерений позволяет фиксировать и отображать частоты излучений мобильных телефонов и других высокочастотных устройств, оценивая по расстоянию, на котором индикатор частотомера даёт устойчивую информацию, мощность излучения СВЧ-передающих устройств.

Вопросы и ответы

  1. Есть ли рекомендации по питанию частотомера? — Диапазон напряжений довольно широк: 7-12В, DC, но, к сожалению, модуль не может питаться от USB. Пульсации должны быть минимальными. При необходимости добавляется электролитический конденсатор с емкостью 2 и более мкФ.
  2. Есть ли разница между характеристиками диапазонов для низких и высоких частот? — Граница переключения — 8 МГц. Схема модуля такова, что сигнал любой частоты подаётся на один вход. Максимальное амплитудное входное напряжение для НЧ и ВЧ: 0,7 В/100 мВ. Разрешение — 1 Гц/1 кГц.

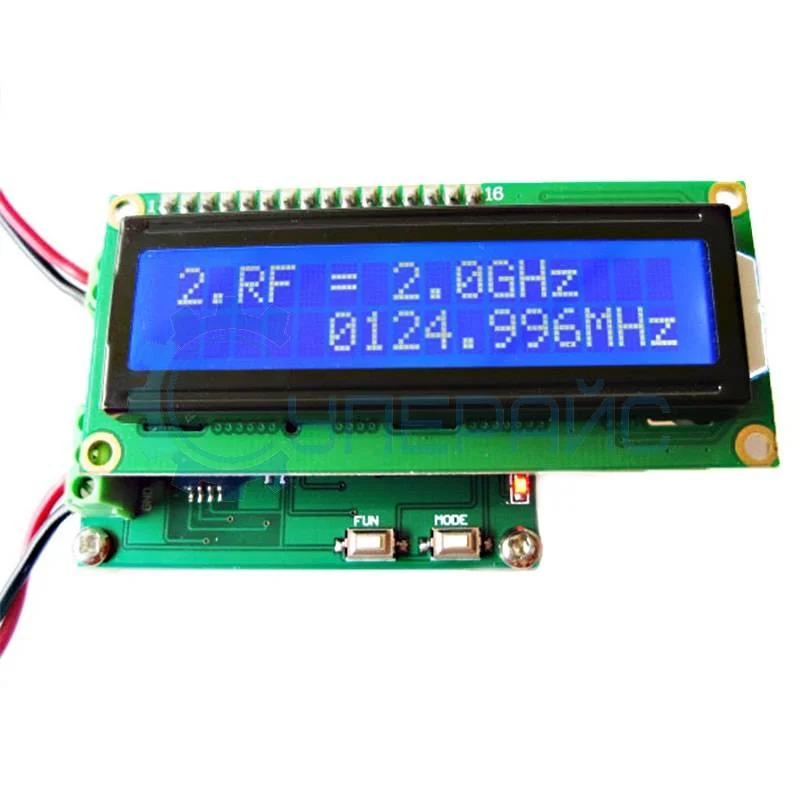

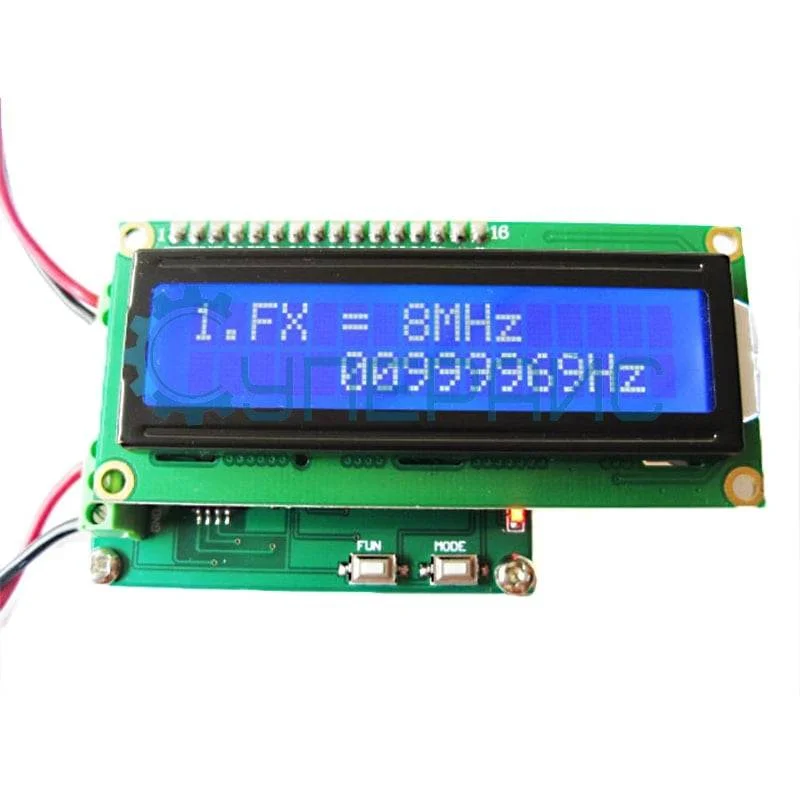

  3. Каким образом индикатор частотомера представляет информацию? — Дисплей двухстрочный. На первой строке отображается параметр и диапазон, на второй — точное значение величины.
  4. Какие примечания есть для измерения сверхнизкочастотных сигналов? — Так как такой сигнал не является переменным током, то его источник связывается с прибором по постоянному току. Сам сигнал надо пропускать через конденсатор с ёмкостью около 1 мкФ.

При очень доступной цене, частотомер обеспечивает высокую стабильность измерений. Малогабаритный и простой в использовании прибор, заслуженно пользующийся высоким спросом среди начинающих радиолюбителей и образовательных учреждений.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Благодарственные письма

Посмотреть все

Иванилова Алина Контент менеджер
Цитата
Анатолий пишет:
Получил частотомер, доставка пришла без задержек, что хорошо
По прибору могу сказать, что вполне можно работать. Есть два канала, довольно точно замеряет и низкочастотные, так и высокочастотные сигналы. Конечно, жаль, что у него корпуса нет, придется что-то выдумывать, а в остальном претензий нет.
Здравствуйте, Анатолий!

Благодарим вас за оставленный отзыв о покупке частотометра HZ210.
Мы всегда стараемся обеспечить нашим клиентам быструю доставку и высокое качество товаров.
Мы рады, что полученный прибор оказался полезным инструментом для вас.

Спасибо, что выбрали нас. Мы будем рады видеть вас снова в нашем интернет-магазине!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Имя Цитировать
Анатолий
Получил частотомер, доставка пришла без задержек, что хорошо
По прибору могу сказать, что вполне можно работать. Есть два канала, довольно точно замеряет и низкочастотные, так и высокочастотные сигналы. Конечно, жаль, что у него корпуса нет, придется что-то выдумывать, а в остальном претензий нет.
Имя Цитировать
Guest Сергей
По частотомеру HZ210 _ не видно как сопрягается двухстрочный дисплей с измерительным модулем и где СВЧ разъемы?
С ув. Сергей
Имя Цитировать
Andrey
Здравствуйте.
А входной предделитель на  8...16 для увеличения диапазона измеряемых частот до 20 ГГц  не подскажите?
Имя Цитировать
Guest
Какая стабильность опорного генератора?
Имя Цитировать
Николай Базникин
Цитата
Анатолий пишет:
Заказал 11.09.2020 зак. №40115 не получил
Здравствуйте, Анатолий!

Магазин Суперайс не отправляет заказы без подтверждения заказа со стороны клиент
К сожалению, нам не удалось связаться с Вами ранее ни по телефону, ни по электронной почте.
Тем не менее, Ваш заказ будет отправлен в ближайший дни.

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Анатолий
Заказал 11.09.2020 зак. №40115 не получил
Имя Цитировать
Администратор Суперайс
Цитата
Руслан Глотов пишет:
Приобрел на днях неплохой частотомер на микроконтроллере. Заинтересовал двухстрочный дисплей, круто отображаются все необходимые параметры, а то обычно виден только итог. Пределы FX и RF, проверил, все рабочее. Считает количество импульсов без нареканий. Из минусов могу отметить только невозможность питания от USB.
Здравствуйте, Руслан!

Спасибо, что поделились опытом от использования частотомера! Уверены, Ваш отзыв поможет кому-то сделать выбор.

Будем рады продолжить сотрудничество в столь же позитивном ключе. Желаем успехов в делах и отличной недели!

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Руслан Глотов
Приобрел на днях неплохой частотомер на микроконтроллере. Заинтересовал двухстрочный дисплей, круто отображаются все необходимые параметры, а то обычно виден только итог. Пределы FX и RF, проверил, все рабочее. Считает количество импульсов без нареканий. Из минусов могу отметить только невозможность питания от USB.
