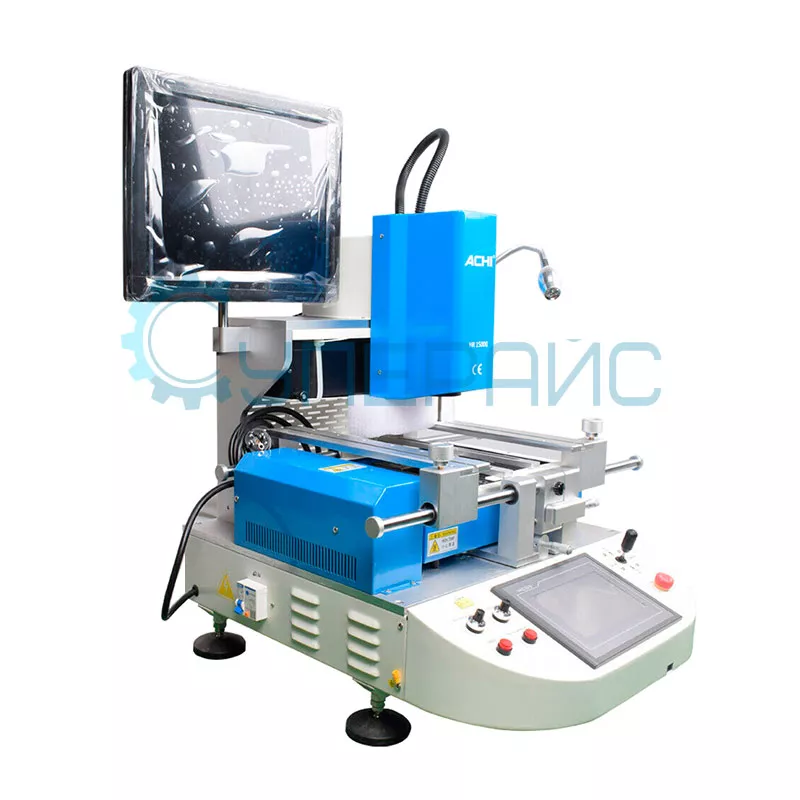

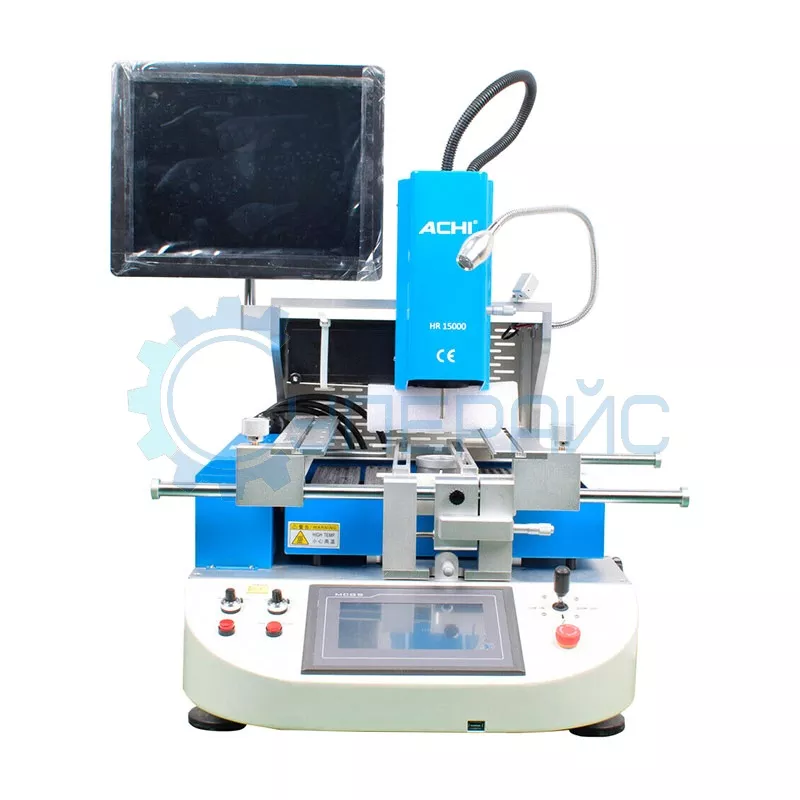

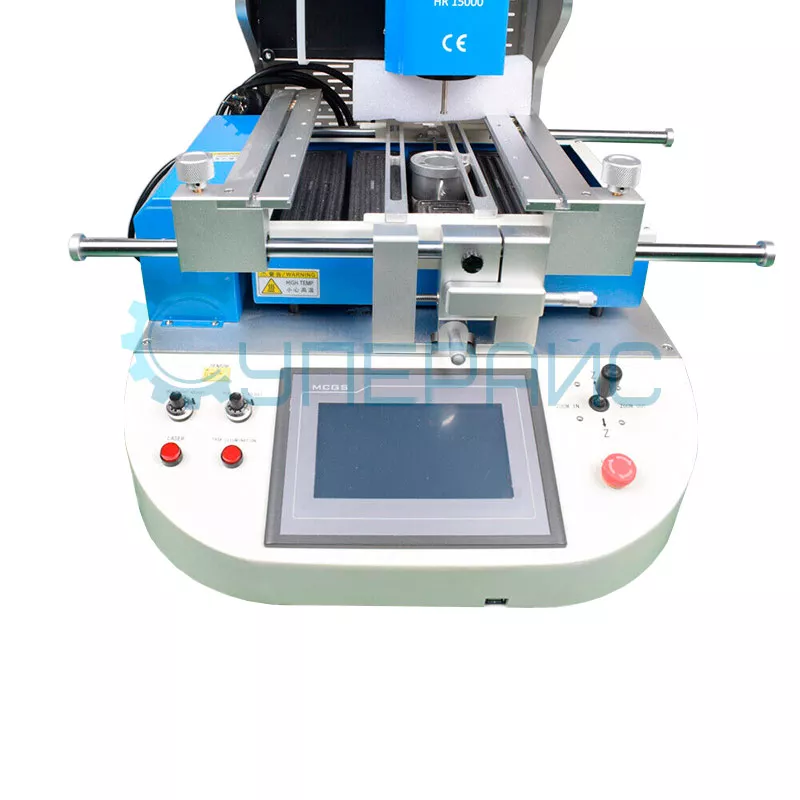

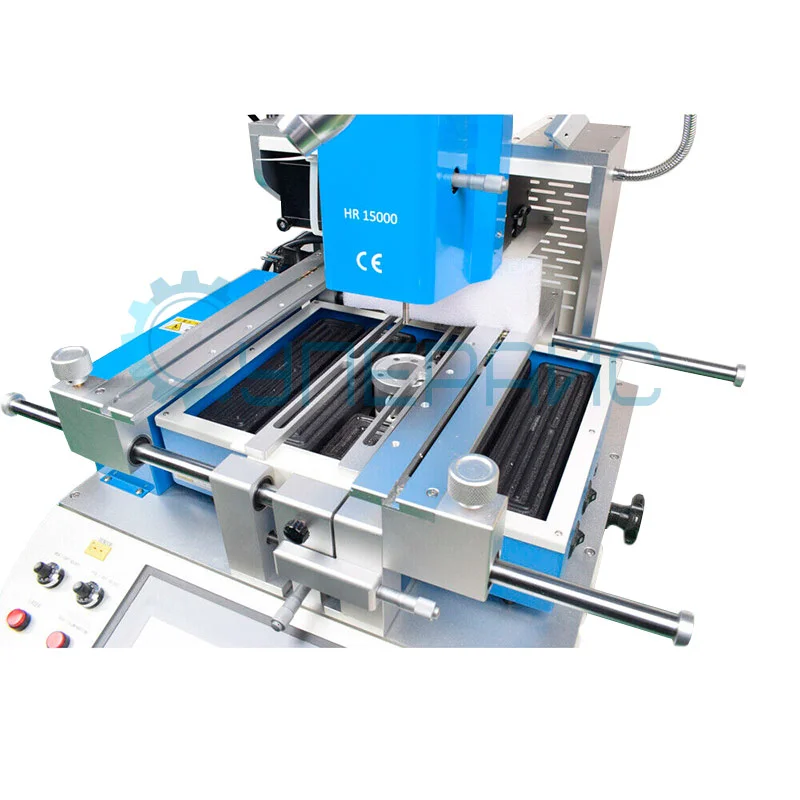

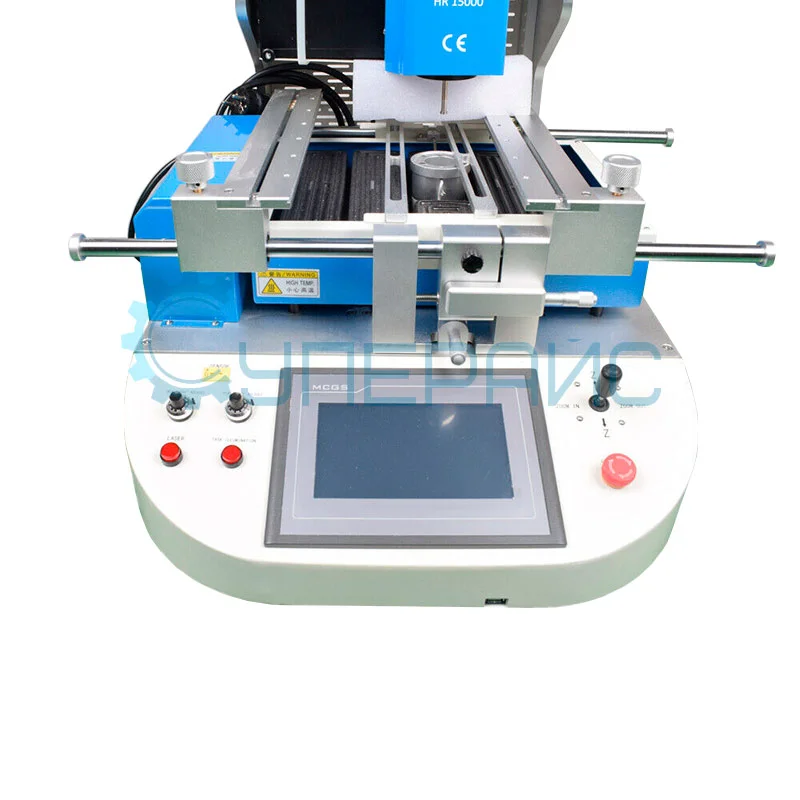

Инфракрасная паяльная платформа ACHI HR15000
Код товара: 14690
Рабочее напряжение: 220 В
Потребляемая мощность: 5300 Вт
Мощность верхнего нагревателя: 1200 Вт
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Рабочее напряжение: 220 В
Потребляемая мощность: 5300 Вт
Мощность верхнего нагревателя: 1200 Вт
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ACHI HR15000
Характеристики инфракрасной паяльной станции | |
Рабочее напряжение | переменный ток: 220 В ± 10%, 50/60 Гц |
Потребляемая мощность |
5300 Вт |
Размеры BGA чипов |
не более 80 х 80 мм минимальный размер 1 х 1 мм |
Размеры печатной платы |
не более 500 х 400 мм минимальный размер 10 х 10 мм |
Дополнительные держатели для платы | есть |
Подсветка рабочей зоны | одна лампа |
Применение | свинцовая и бессвинцовая пайка |
Позиционирование |
V-образный паз с фиксирующими винтами |
Контроль температуры | К-термопара, замкнутый контур, точность поддержания ± 1°С |

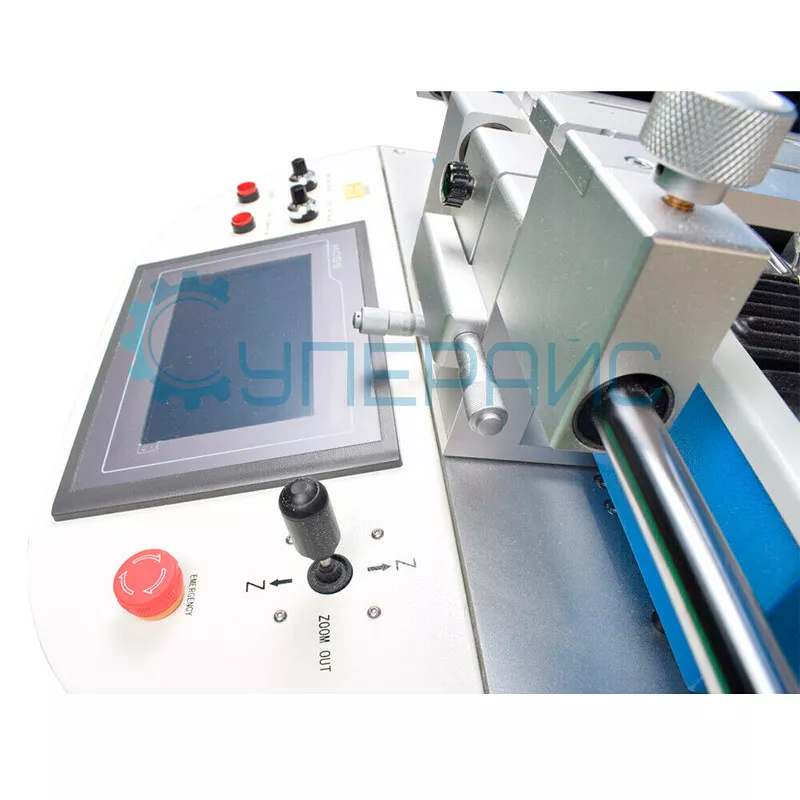

Управление | PLC программируемый контроллер + высокочувствительный модуль контроля температуры + сенсорный дисплей |
Максимальный коэффициент усиления | 230Х |
Интерфейс для подключения к компьютеру | USB 2.0 |
Расположение | V-образный паз, возможность регулировки опорных приспособлений для печатной платы, лазерный луч выполняет быструю централизацию и позиционирование |
Точность поверхностного монтажа | ± 0,01 мм |
Характеристики верхнего нагревателя | |
Тип нагревателя |
термовоздушный |
Мощность нагревателя | 1200 Вт |

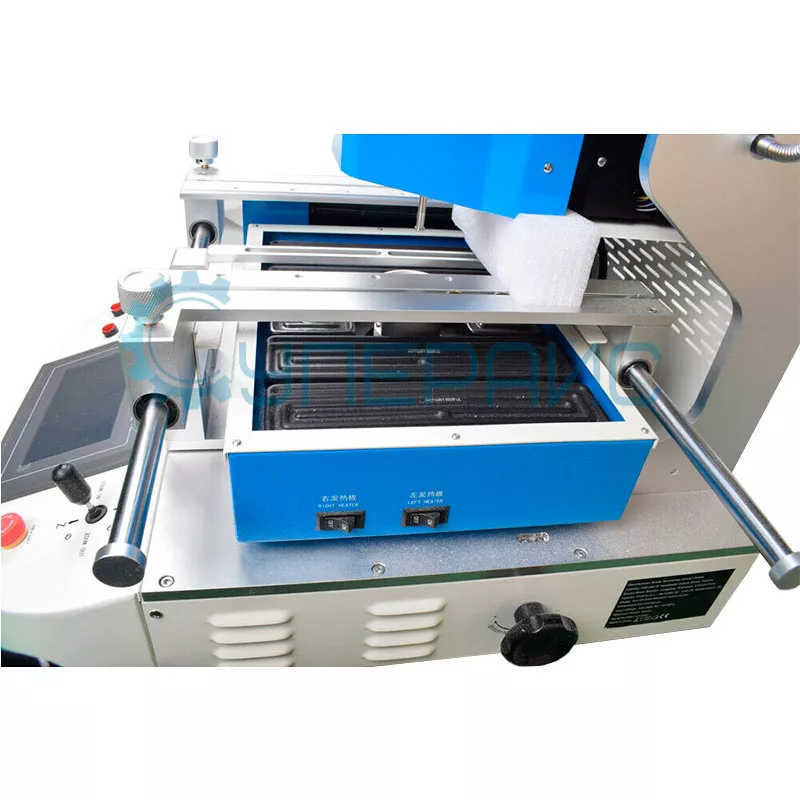

Характеристики нижнего нагревателя | |
Тип нагревателя |
термовоздушный |
Мощность нагревателя | 1200 Вт |
Размер нижнего нагревателя | 360 х 240 мм |
Характеристики ИК подогревателя |
|
Тип нагревателя | инфракрасный |
Мощность нагревателя | 2700 Вт |
Общие характеристики | |
Дисплей |
сенсорный дисплей |
Габариты | 850 х 650 х 630 мм |
Габариты деревянного ящика | 880 х 810 х 710 мм |
Вес нетто | 70 кг |
Вес брутто | 90 кг |
Комплектация | инфракрасная станция ACHI HR15000 – 1 шт |
сменные насадки – 3 шт датчик-термопара – 1 шт кисточка – 1 шт крепежный винт – 6 шт опорный винт – 4 шт универсальное крепление – 6 шт |
ИК станция ACHI HR15000
Профессиональная паяльная станция фирмы ACHI работает на основе инфракрасного преднагревателя. Он повышает качество проводимых паяльных работ, за счёт равномерного и полного нагрева печатной платы. После полноценного прогрева в работу вступают два других элемента нагрева, термовоздушные нижний и верхний нагреватель. Они точечно нагревают область, заданную пользователем. Такой способ обеспечивает целостность платы от микротрещин и деформации от больших перепадов температуры на разных участках детали.
Модель HR15000 имеет мощность 5300 ватт, которая распределяется между тремя системами нагрева. Термовоздушные нагреватели имеют по 1200 вт каждый, в то время, как инфракрасный обладает 2700 вт. Такое распределение позволяет преднагревателю использовать всю мощность по периметру электроплаты. Температура выставляется пользователем при помощи сенсорного дисплея, что облегчает работу и освобождает рабочее место от других устройств ввода.
Конструкция паяльной станции позволяет работать с большими макетными платами размерами до 50 на 40 сантиметров. В то время как вакуумный захватчик, созданный для точной установки чипов, может удерживать один элемент. Размерами от самых миниатюрных 1 на 1 миллиметр, до уже более внушительных 8 на 8 см.
