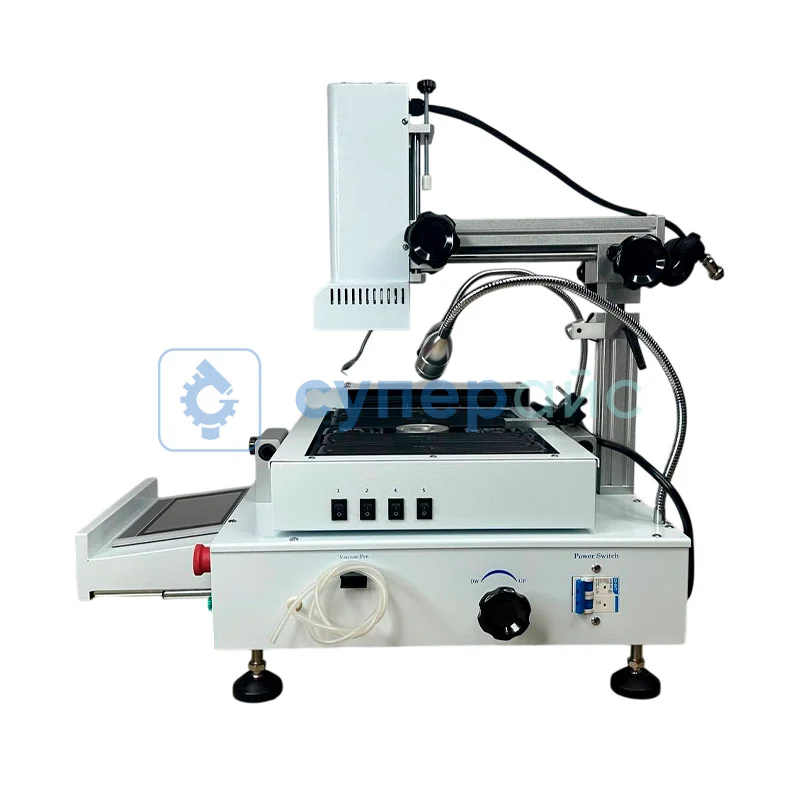

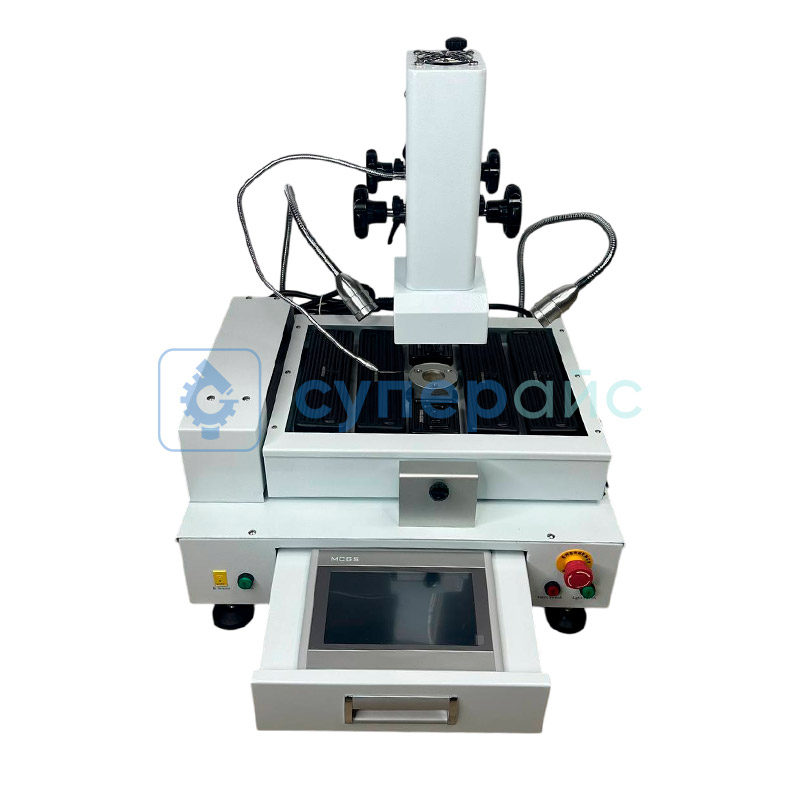

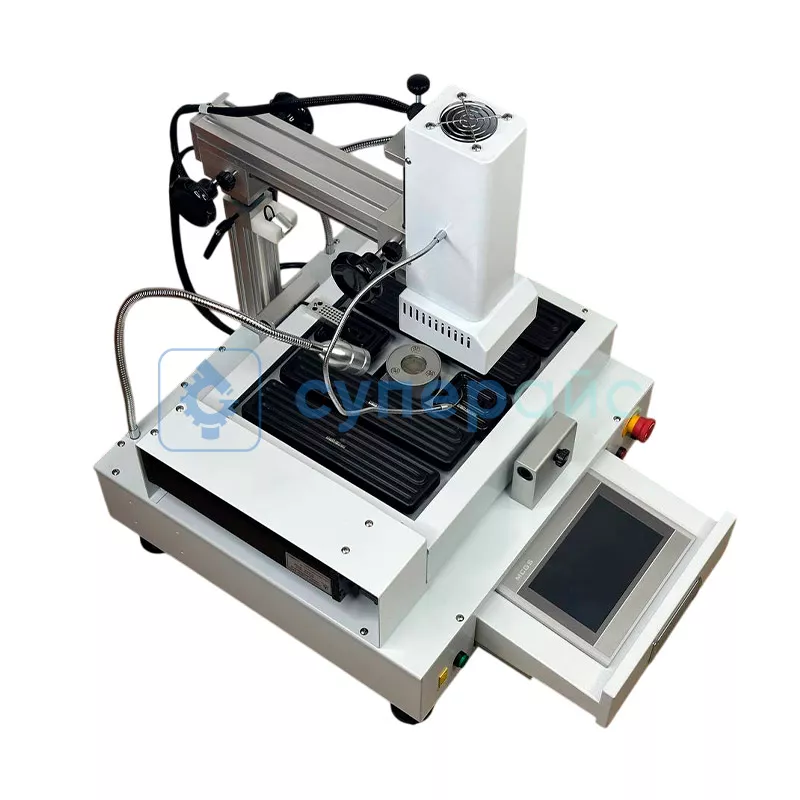

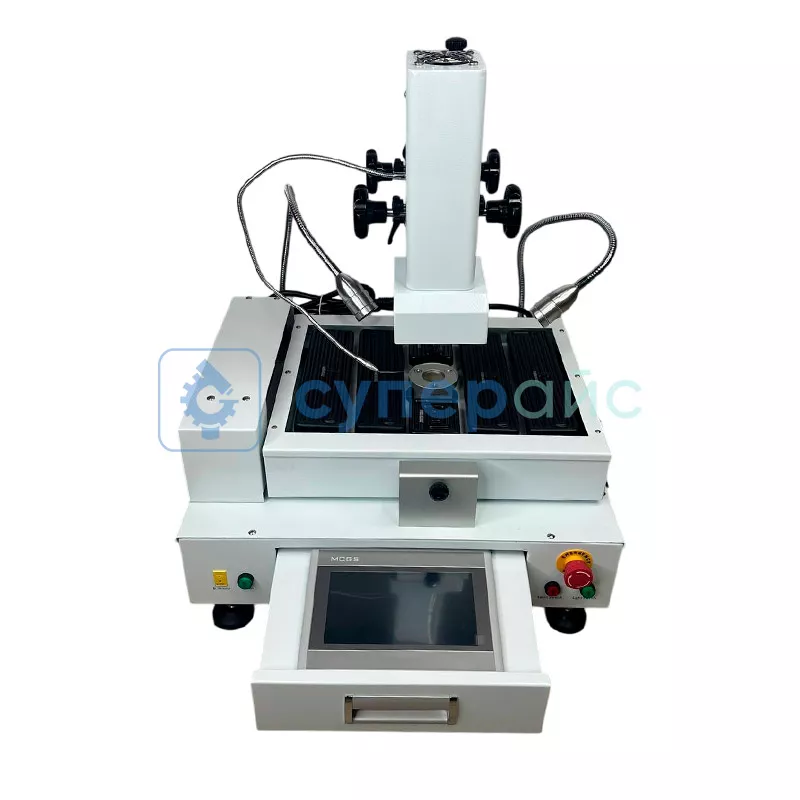

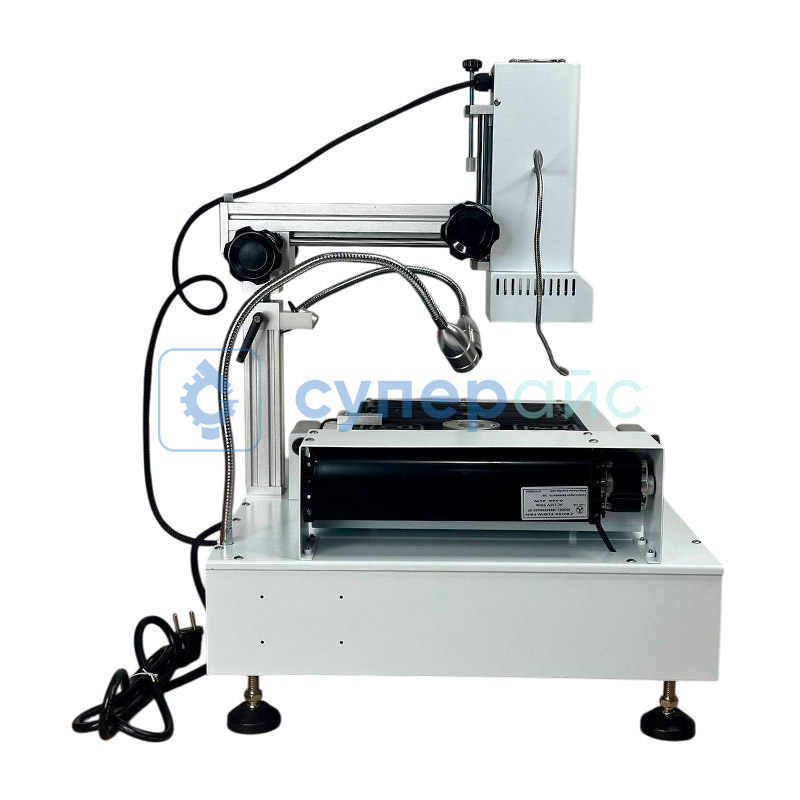

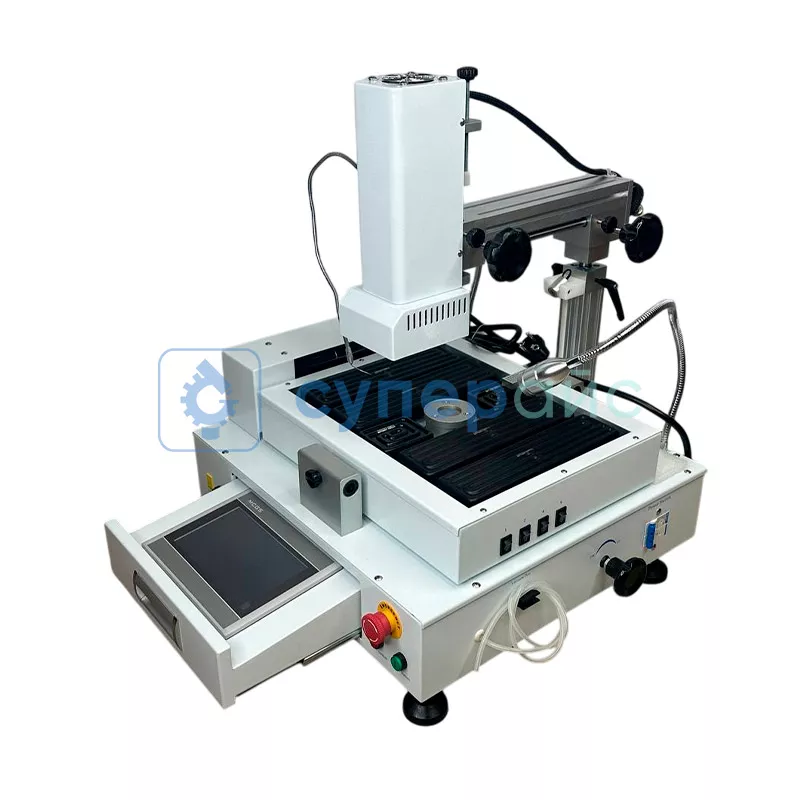

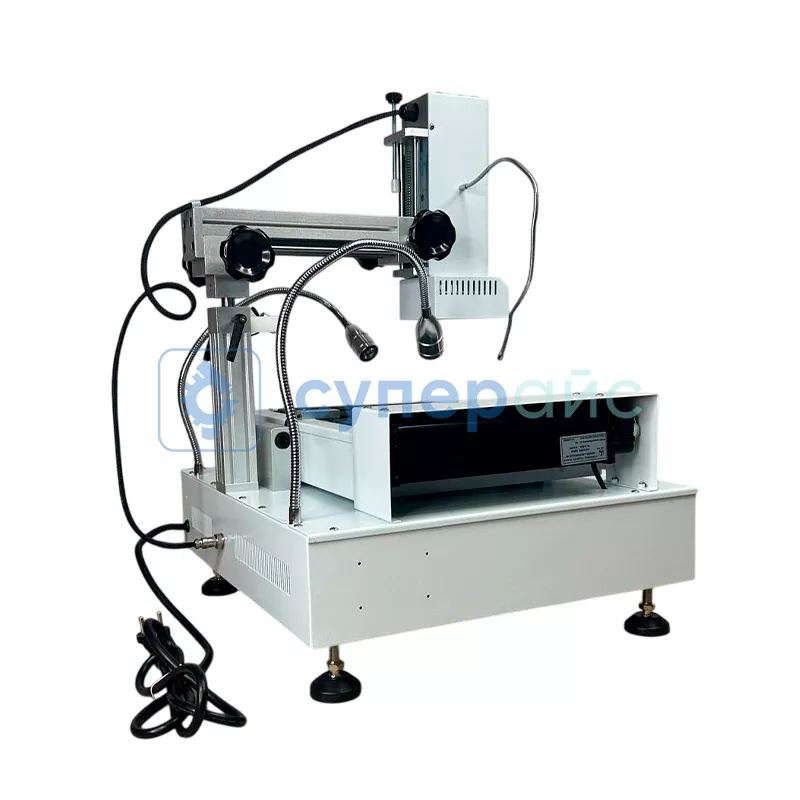

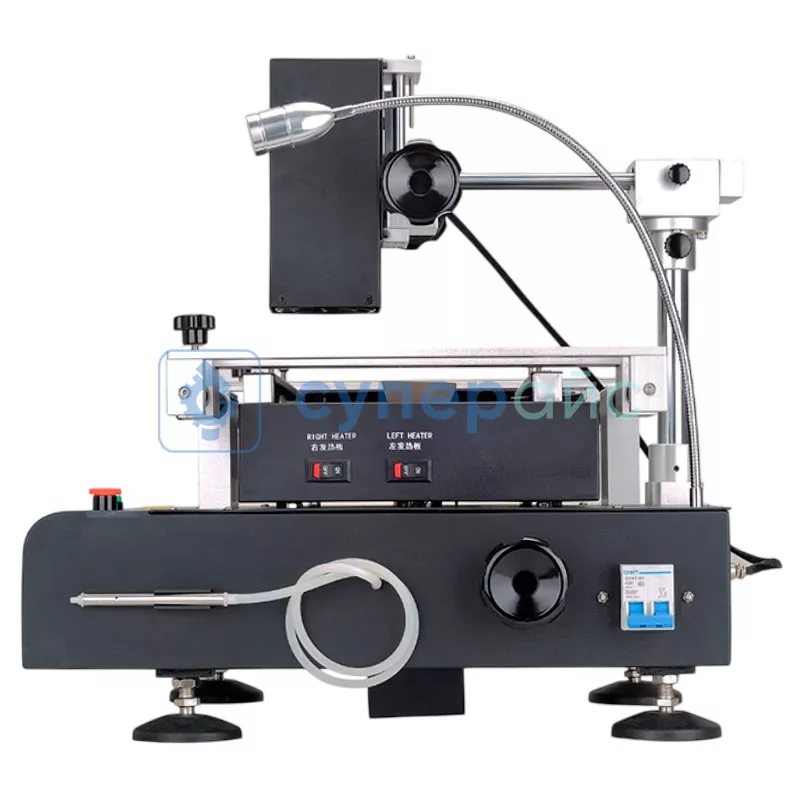

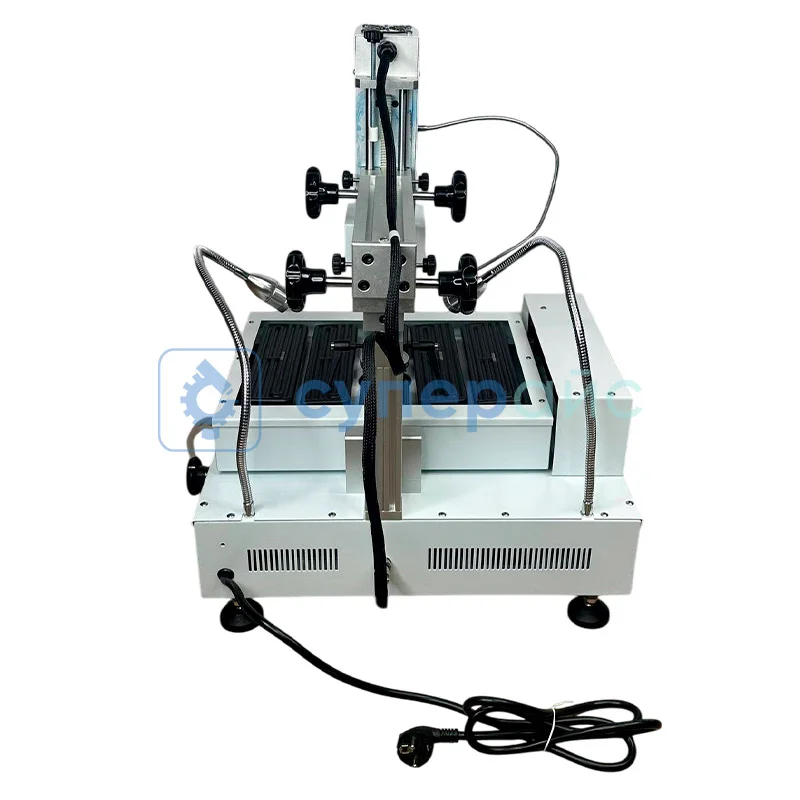

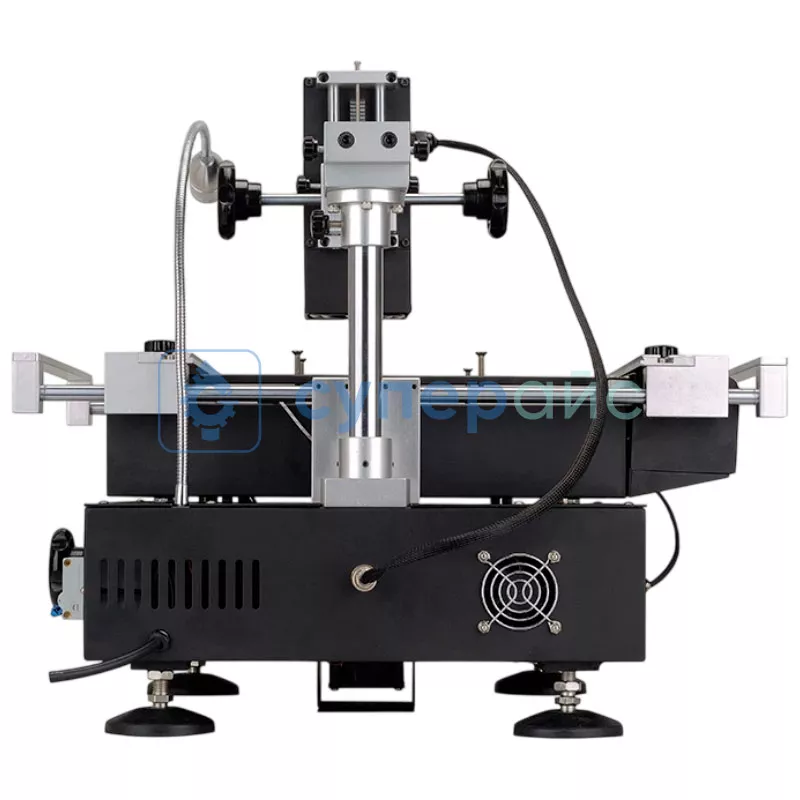

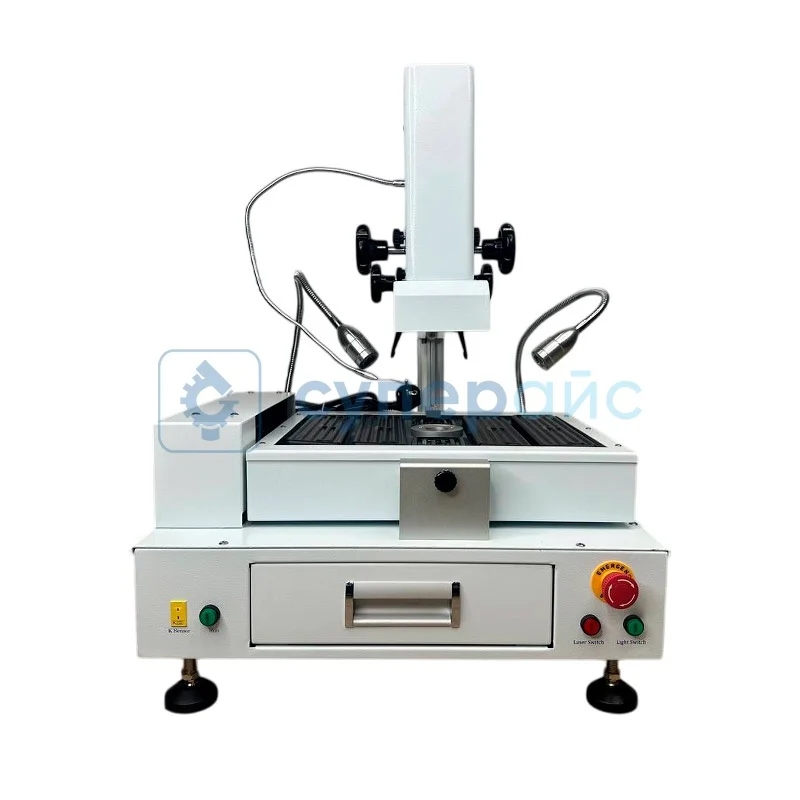

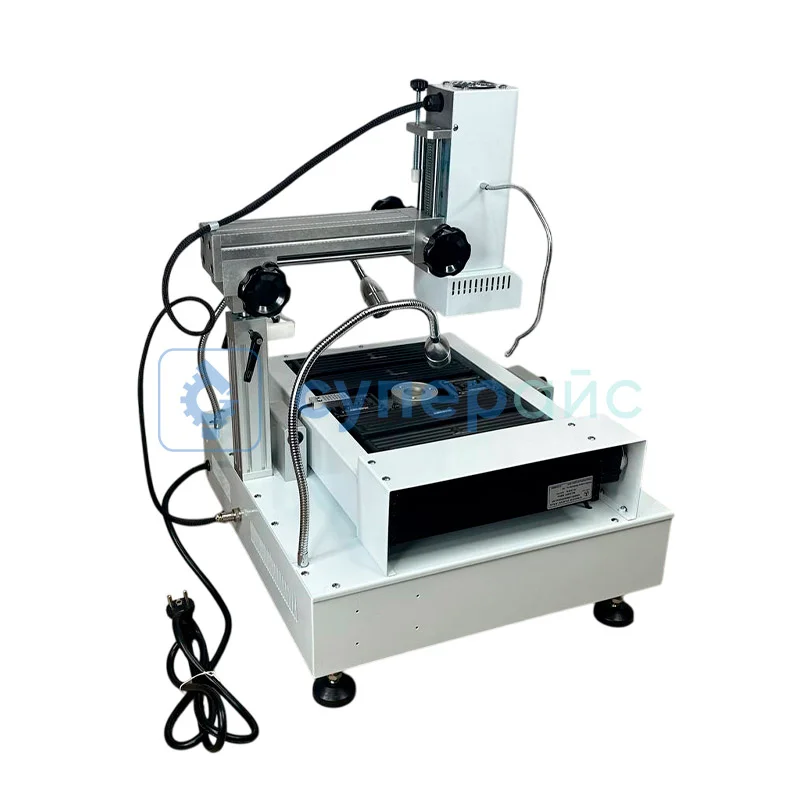

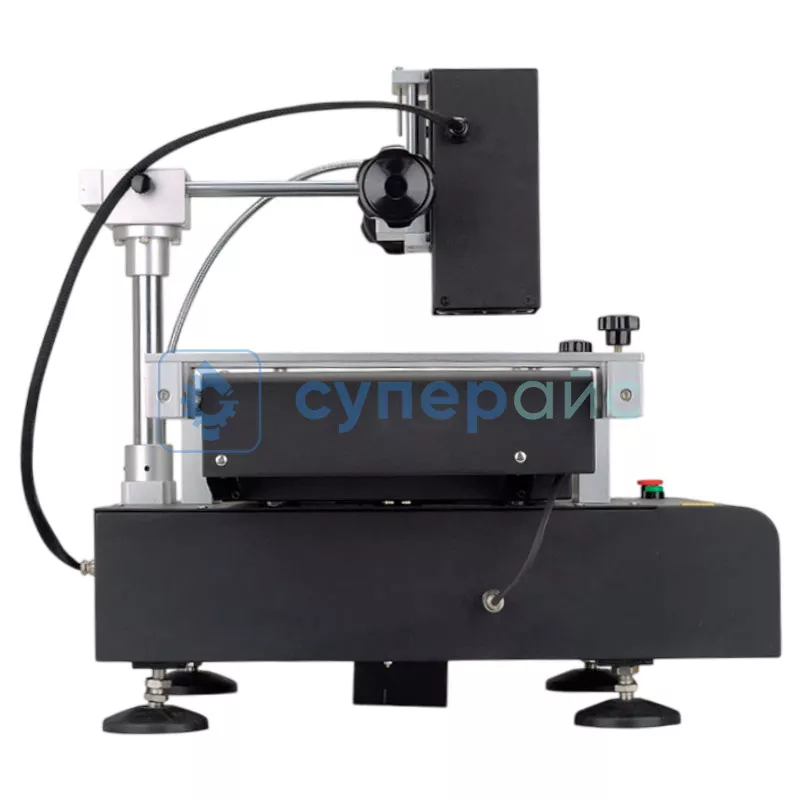

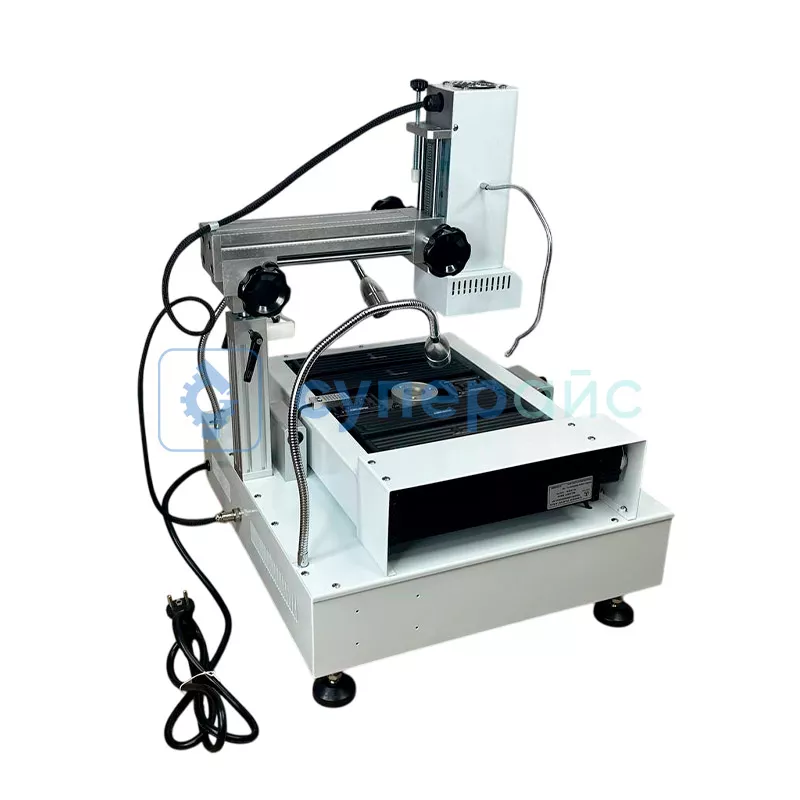

Инфракрасная паяльная станция ACHI IR12000
279 520 ₽
279 520 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
9729
Модель (серия)
IR12000
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ACHI IR12000
Общие данные
Артикул (код товара)
9729
Производитель (бренд)
Модель (серия)
IR12000
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Макс. температура нагрева, °C
750
Тип нагревательного элемента
Общая мощность, Вт
Тип верх. нагревателя
Тип ниж. нагревателя
Тип преднагревателя
Мощность верх. нагревателя, Вт
Мощность ниж. нагревателя, Вт
Мощность преднагревателя, Вт
Кол-во зон нагрева
3
Сист. управ. и контроля t
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перегрева
Встроенные функции и опции
Автоотключение питания
Вакуумный захват
Оптическая сист. позиционирования
Удержание платы
Позиционирование платы
Автоустановка/снятие чипа
Конструкция и удобство
Макс. размер печатной платы, мм
150 x 350
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Вид исполнения
Настольное
Питание
от сети переменного тока / от блока питания
Тип управления
Рабочая температура
15 - 45 °C
Рабочая влажность
5 - 95 %
Габариты и вес
Габариты прибора
635 x 600 x 560 мм
Габариты упаковки
610 x 550 x 590 мм
Вес брутто, кг
35
Комплектация
Комплектация
крепление для установки микросхем – 6 шт
насадка для крепления нижней части – 2 шт
насадка для нижнего нагревателя – 5 шт
винт - 4 шт
вакуумный пинцет - 1 шт
линия измерения температуры типа Omega K - 1 шт
кисть - 1 шт
инструкция по эксплуатации – 1 шт
насадка для крепления нижней части – 2 шт
насадка для нижнего нагревателя – 5 шт
винт - 4 шт
вакуумный пинцет - 1 шт
линия измерения температуры типа Omega K - 1 шт
кисть - 1 шт
инструкция по эксплуатации – 1 шт
Наличие нагревателей
Верхний
Нижний
Преднагреватель
Нижний
Преднагреватель
Дополнительно
Вакуумный пинцет
Внешний датчик температуры
Сенсорный экран управления
Вентилятор охлаждения
Подсветка
Лазерный указатель
Внешний датчик температуры
Сенсорный экран управления
Вентилятор охлаждения
Подсветка
Лазерный указатель
Совместимость
Описание ACHI IR12000
Обзорная таблица паяльных станций ACHI
| Характеристики | IR12000 | IR 6500 |
| Общая мощность | 4300 Вт | 1250 Вт |
| Размер печатной платы | не более 500 х 400 мм | не более 400 х 305 мм |
| Размер чипа | не более 80 х 80 мм | не более 70 х 70 мм |
| Верхний нагреватель | инфракрасный 400 Вт | |
| Нижний нагреватель | 800 Вт | нет |
| Преднагреватель | инфракрасный 2700 Вт | инфракрасный 800 Вт |

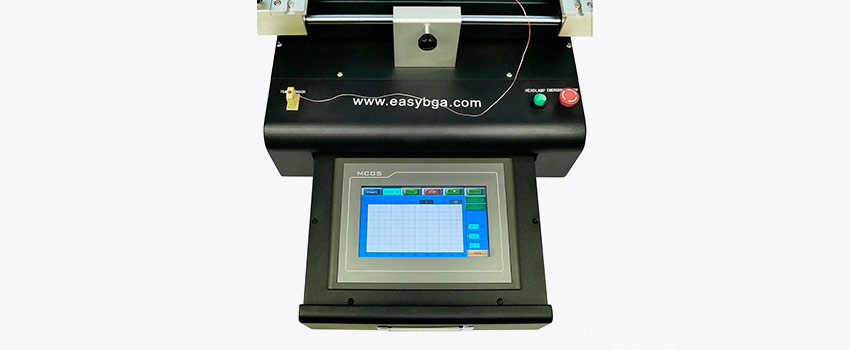

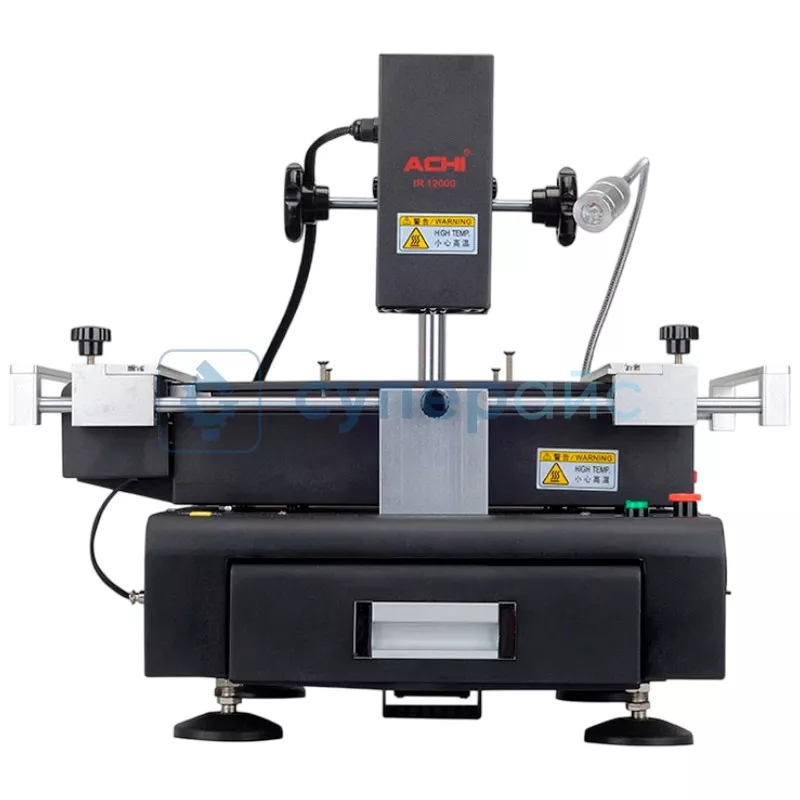

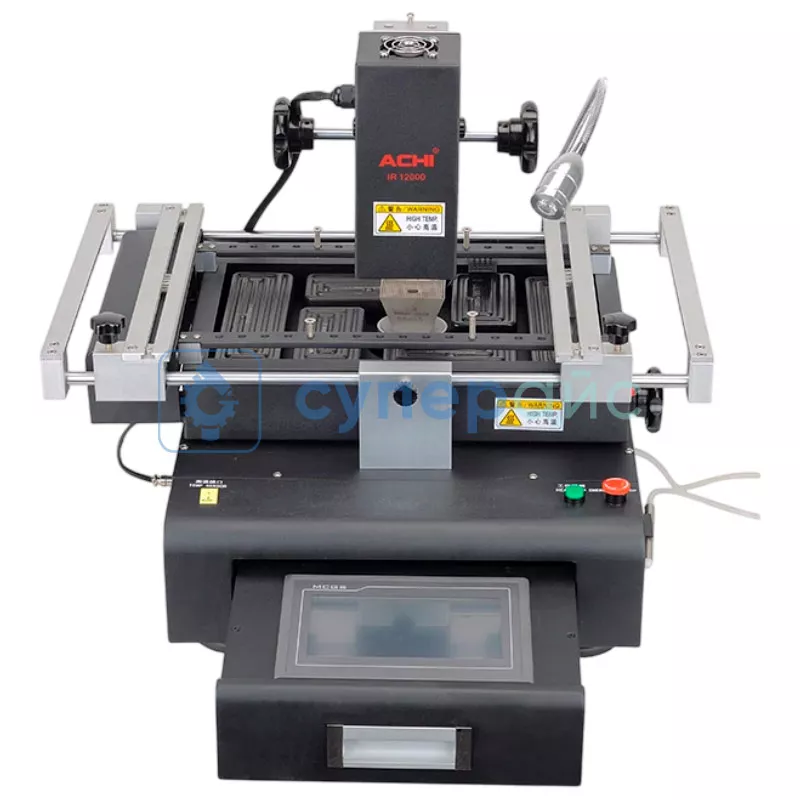

Паяльная станция ACHI IR12000
Паяльная станция ACHI IR12000 представляет собой инновационное решение для высокоточной пайки электронных компонентов. Эта станция создана для профессиональной работы с различными типами микросхем и плат. Вакуумный захватчик в составе конструкции значительно упрощает манипуляции с мелкими деталями при монтаже и демонтаже.
Модель IR12000 использует передовую технологию пайки, гарантирующую равномерный нагрев элементов. Мощность устройства в 4300 Вт означает быстрый выход на рабочий режим и стабильность поддержания температуры. Максимальная температура 750 градусов Цельсия обуславливает возможность применения станции при работах с разноплановыми материалами.
Эта ик-станция для пайки bga оборудована инфракрасными преднагревателем и верхним нагревателем, создающими безопасные условия для работы с чувствительными элементами. Термовоздушный нижний нагреватель дополнительно прогревает плату с обратной стороны, что минимизирует риск повреждения компонентов. Встроенная подсветка рабочей зоны удобна при позиционировании деталей.
Преднагреватели разных типов работают в согласованном режиме, создавая градиентный нагрев платы. Такой подход снижает внутреннее напряжение материалов и защищает печатные платы от деформации в процессе пайки.
IR12000 будет полезна:
- специалистам по ремонту ноутбуков и мобильных устройств;
- мастерам производственных участков;
- опытным радиолюбителям;
- работникам технических лабораторий.
С помощью станции можно выполнять:
- монтаж и демонтаж BGA-микросхем;
- пайку компонентов с высокой плотностью выводов;
- восстановление контактных площадок;
- прецизионный нагрев при минимальном риске термического повреждения.
Часто задаваемые вопросы
Чем BGA сложнее обычных корпусов при пайке?
В корпусах BGA контакты расположены под чипом в виде шариков и снаружи недоступны паяльнику. Прогревать нужно всю площадь корпуса равномерно, чтобы оплавились все шарики сразу. Поэтому используют станции с управляемым нагревом, а не ручной паяльник.
Что такое реболлинг?
Реболлинг - это восстановление шариковых выводов на нижней стороне BGA-микросхемы. Старые контакты удаляют, наносят новые шарики припоя по трафарету и оплавляют. После этого чип можно снова установить на плату. Процесс требует контролируемого нагрева.
Зачем нужен нижний нагреватель?
Нижний нагреватель прогревает плату снизу, снимая тепловую нагрузку с верхнего источника. Это уменьшает деформацию платы и помогает равномерно вывести весь узел на рабочую температуру. Особенно важно для крупных многослойных плат, которые быстро отводят тепло.
Инфракрасная или термовоздушная станция для BGA?
Для крупных BGA-корпусов инфракрасный нагрев обычно предпочтительнее: он греет площадь целиком через излучение и не сдувает мелкие детали. Термовоздушная станция удобнее для отдельных небольших компонентов. Выбор зависит от того, какие платы вы ремонтируете чаще.
Документация и ПО ACHI IR12000
Название
Язык
Версия
Размер и тип
Руководство пользователя для инфракрасной паяльной станции ACHI IR12000 (для обновленной версии)
Язык:
Русский
Размер и тип:
516 КБ,
pdf
Руководство по эксплуатации паяльной станции ACHI IR12000 (черная версия)
Язык:
Русский
Размер и тип:
3,5 МБ,
PDF
Инструкция по эксплуатации для инфракрасной паяльной станции ACHI IR12000 (черная версия)
Язык:
Английский
Размер и тип:
820 КБ,
PDF
Видеообзоры ACHI IR12000
ВКОНТАКТЕ
YOUTUBE
Отзывы ACHI IR12000
Виктор
09.04.2022 13:16:12
Проверял пирометром, не равномерный нагрев низа больших плат. Не понятная затея разработчиков этой станции в комбиникованом наборе разных нагревателей используемых в нижнем нагреве. В топовых моделях всегда учитывается равномерность и стабильность как нижнего так и верхнего нагревателя. В этой станции верхней элемент тоже с неравномерной зоной нагревы чтио очень печально. Ожидал лучшего результата от даной модели AHCI IR12000. :(
SUPEREYES.RU
11.04.2022 14:59:43
Виктор
Проверял пирометром, не равномерный нагрев низа больших плат. Не понятная затея разработчиков этой станции в комбиникованом наборе разных нагревателей используемых в нижнем нагреве. В топовых моделях всегда учитывается равномерность и стабильность как нижнего так и верхнего нагревателя. В этой станции верхней элемент тоже с неравномерной зоной нагревы чтио очень печально. Ожидал лучшего результата от даной модели AHCI IR12000.
Проверял пирометром, не равномерный нагрев низа больших плат. Не понятная затея разработчиков этой станции в комбиникованом наборе разных нагревателей используемых в нижнем нагреве. В топовых моделях всегда учитывается равномерность и стабильность как нижнего так и верхнего нагревателя. В этой станции верхней элемент тоже с неравномерной зоной нагревы чтио очень печально. Ожидал лучшего результата от даной модели AHCI IR12000.
Виктор, здравствуйте!
Спасибо за обратную связь!
Мы дорожим репутацией и продаем только новые, проверенные на работоспособность перед отправкой приборы и инструменты, которые закупаем напрямую с заводов изготовителя или у проверенных поставщиков. Мы предоставляем гарантию, а в случае возникших проблем с техникой, всегда готовы заменить товар на новый или вернуть деньги. Виктор, к сожалению, мы смогли идентифицировать Вас. Пожалуйста, напишите нам на почту sales@supereyes.ru или позвоните по номеру [URL=tel:88005501357]8 800 550-13-57 (звонок бесплатный), чтобы мы могли помочь Вам.
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
