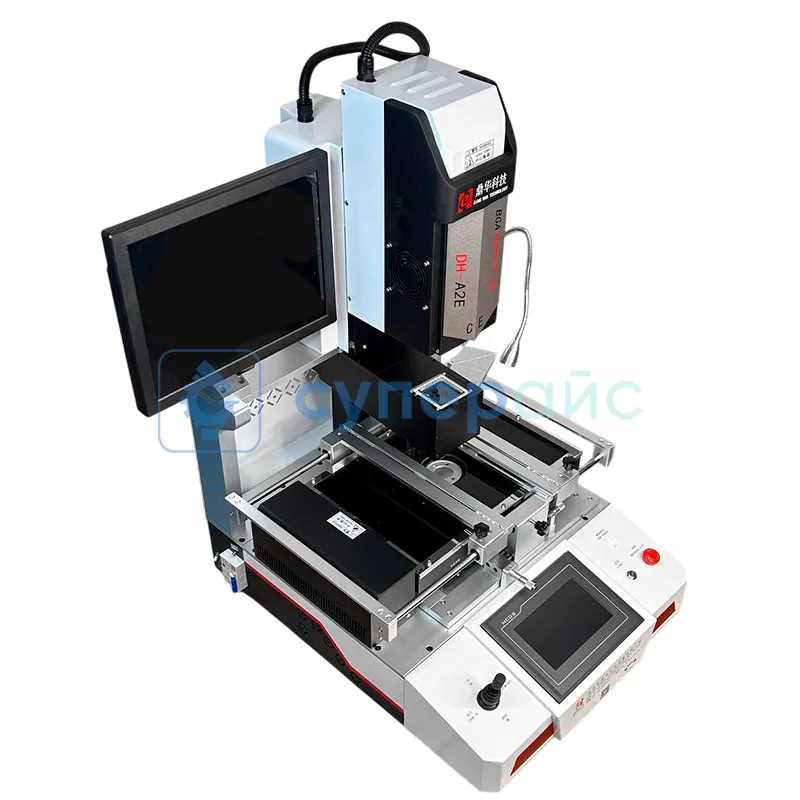

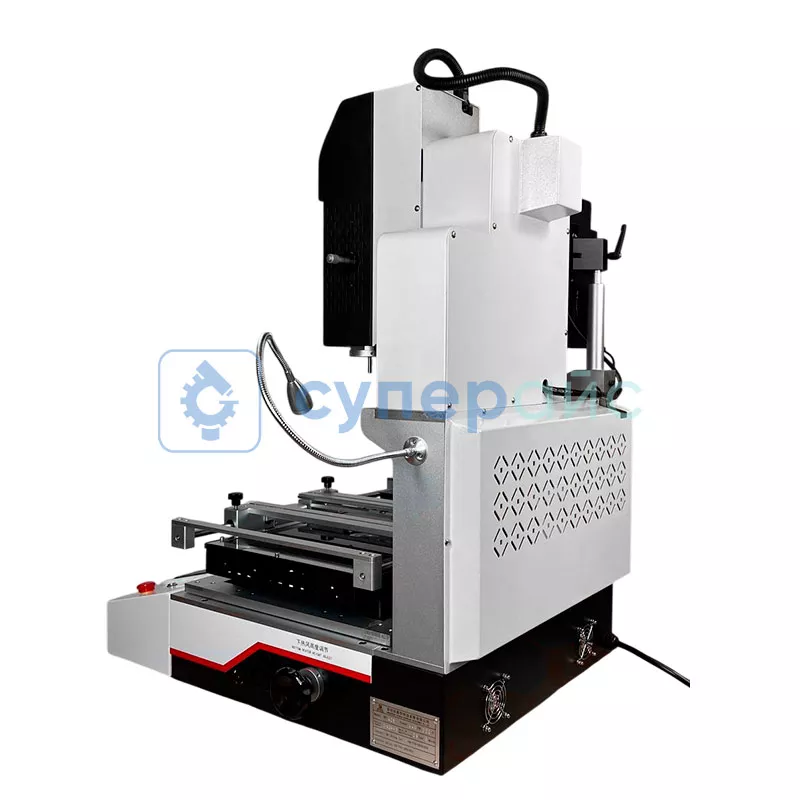

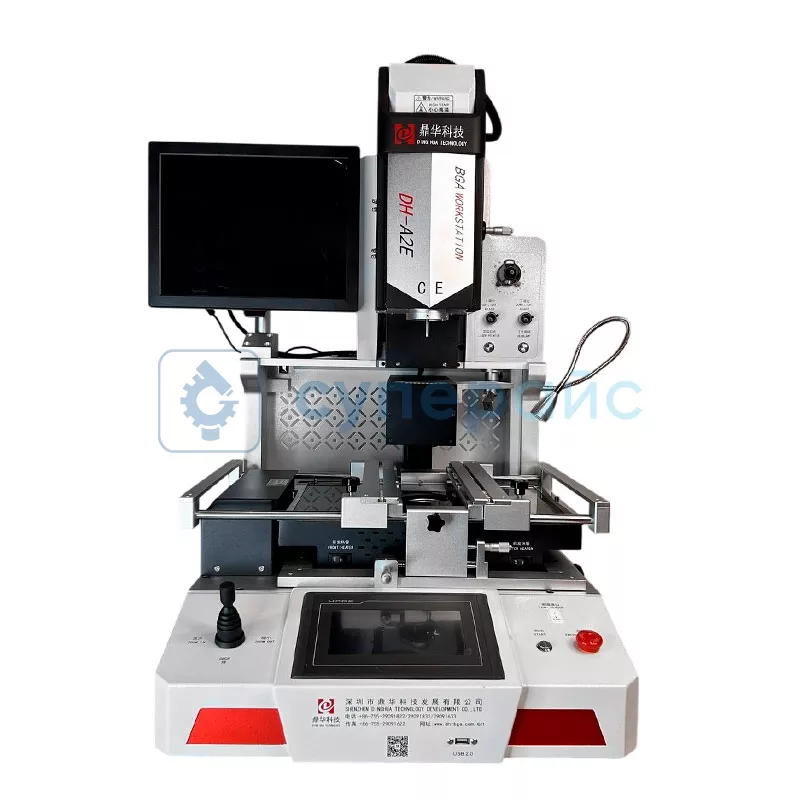

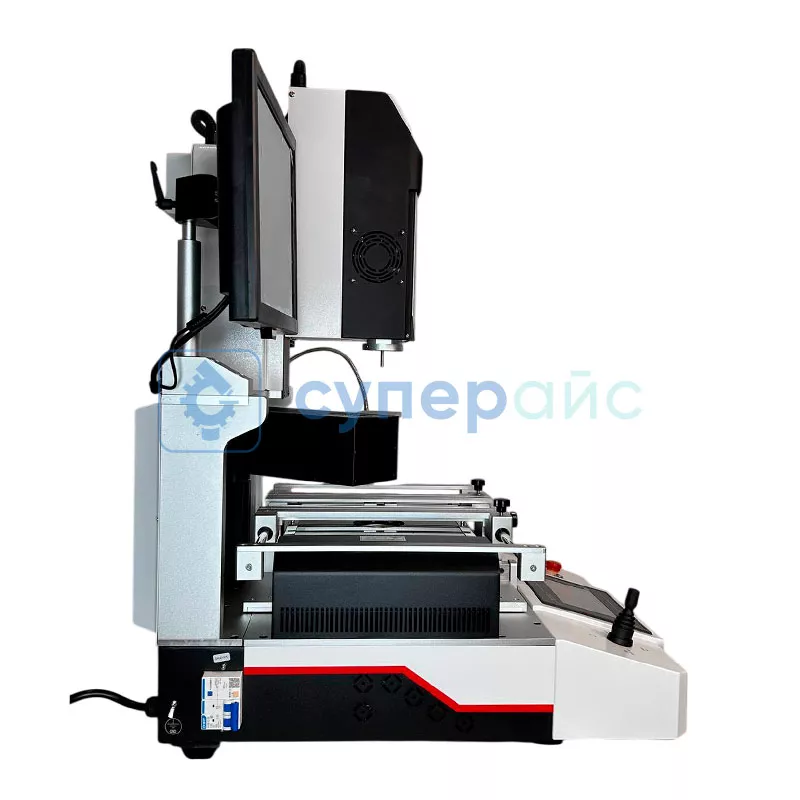

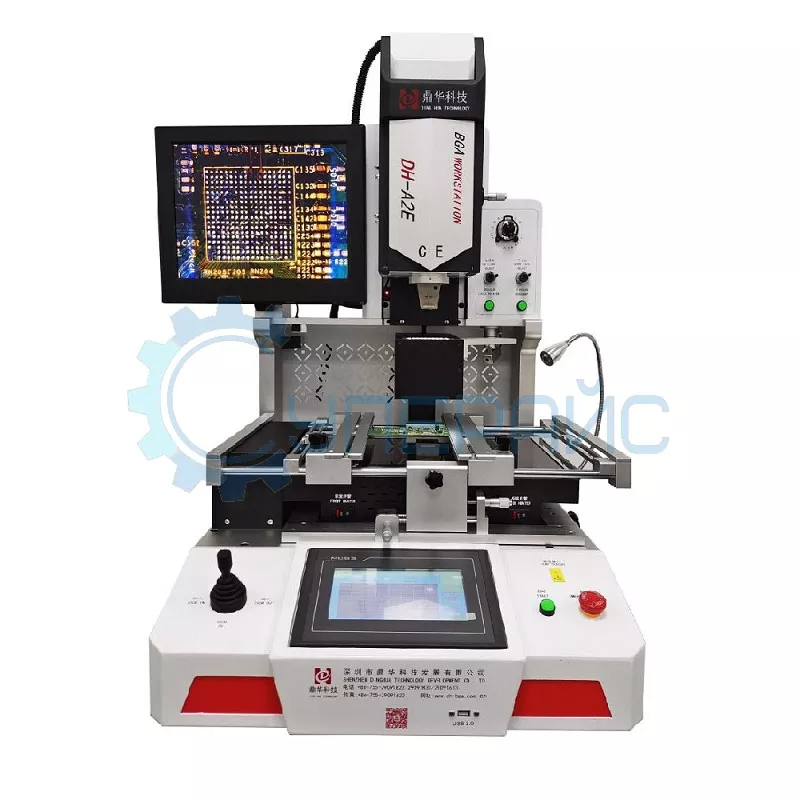

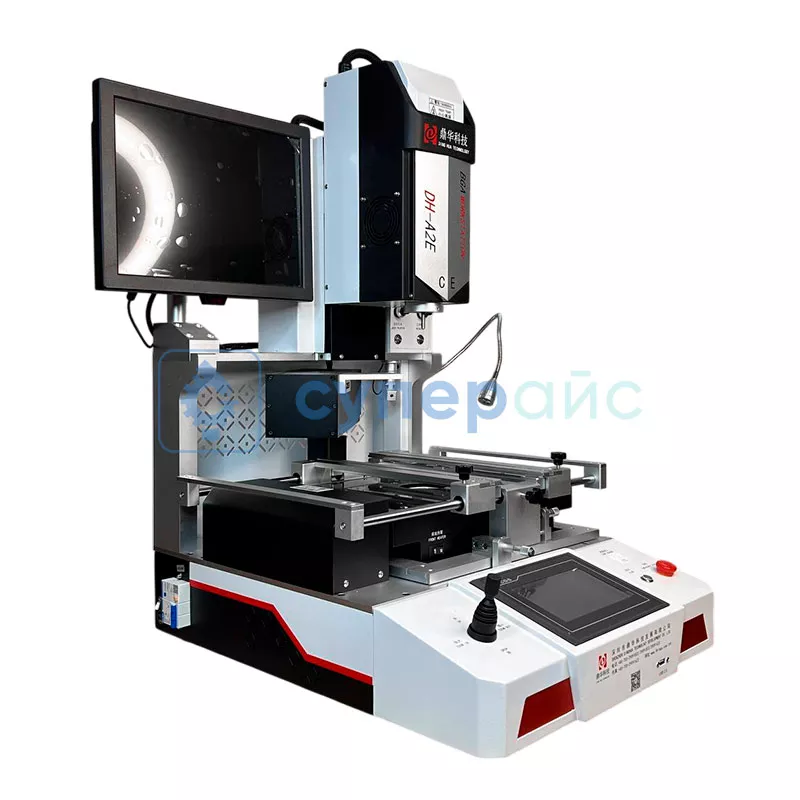

Инфракрасная станция для пайки Dinghua DH-A2E с автоматической установкой и позиционированием чипа
808 130 ₽
808 130 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 8 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
9736
Модель (серия)
DH-A2E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Dinghua DH-A2E
Артикул (код товара)
9736
Модель (серия)
DH-A2E
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
36
Общая мощность, Вт
Наличие нагревателей
Верхний
Нижний
Преднагреватель
Нижний
Преднагреватель
Тип верх. нагревателя
Тип ниж. нагревателя
Тип преднагревателя
Мощность верх. нагревателя, Вт
Мощность ниж. нагревателя, Вт
Мощность преднагревателя, Вт
Защ. функции (режимы защиты)
Защита от перегрева
Автоотключение питания
Тип нагревательного элемента
Показать больше
Показать меньше
Описание Dinghua DH-A2E
Технические характеристики Dinghua DH-A2E
| Рабочее напряжение | переменный ток 220 В ± 10%, 50/60 Гц |
| Номинальная мощность | 4900 Вт |
| Размеры BGA чипов |
не более 80 х 80 мм минимальный размер 2 х 2 мм |
| Размеры печатной платы |
не более 400 х 450 мм минимальный размер 10 х 10 мм |
| Подсветка рабочей зоны | одна светодиодная лампа (регулируется под любым углом) |

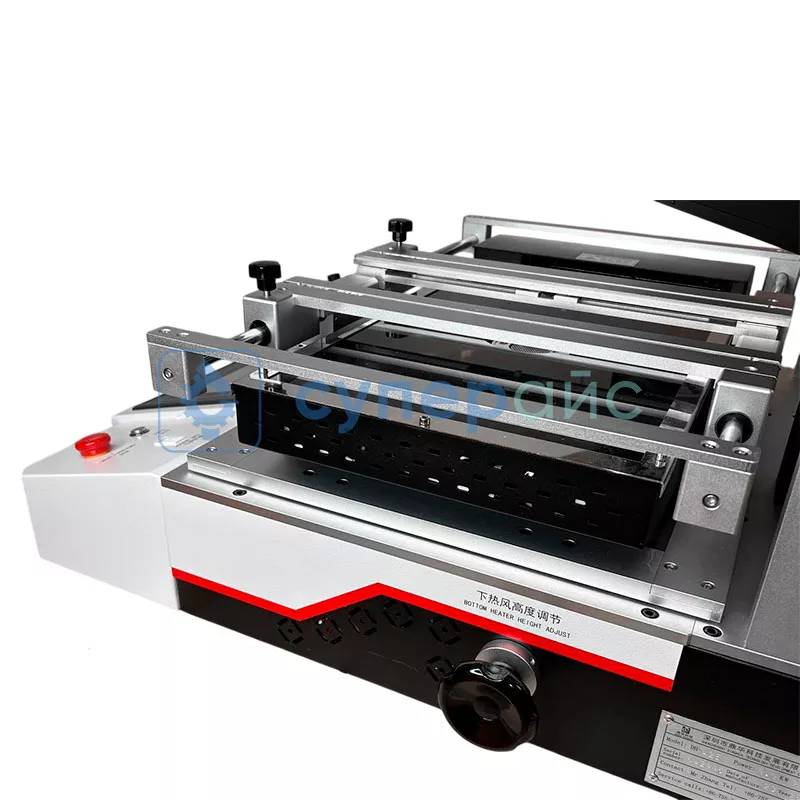

| Дополнительные держатели для платы | да |
| Применение | свинцовая и бессвинцовая пайка |
| Хранение термопрофилей | 50000 групп |

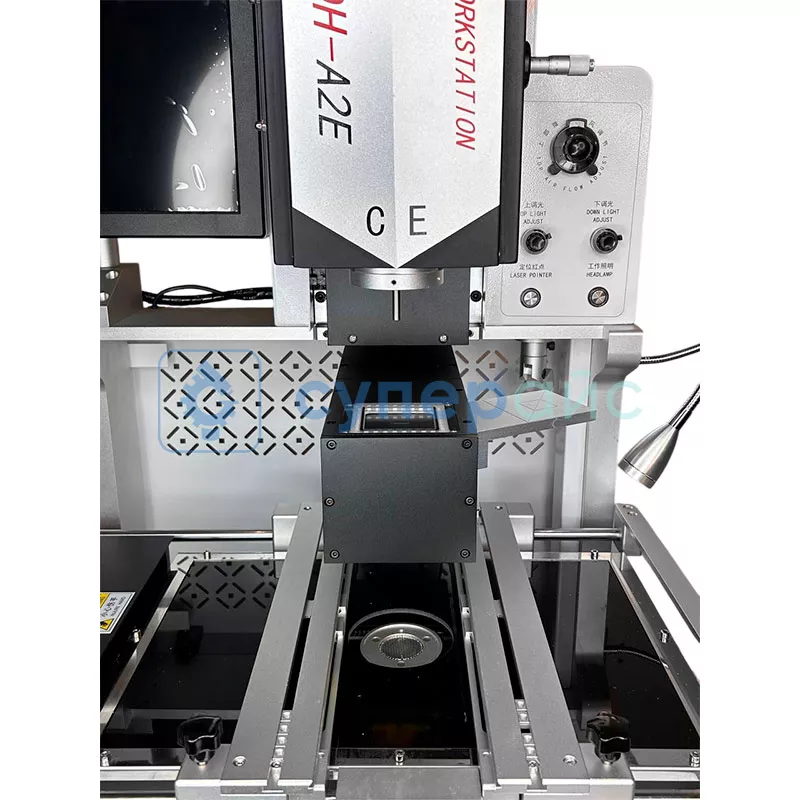

| Позиционирование | V-образный паз, регулировка по оси X, универсальные крепления |
| Точная настройка рабочего стола |
± 15 мм вперед-назад ± 15 мм вправо-влево |
| Минимальное расстояние между компонентами | 0,1 мм |
| Контроль температуры | К-термопара, замкнутый контур |
| Управление | высокочувствительный модуль контроля температуры, сенсорный экран, контроллер PLC |
| Точность температуры | ± 2 °С |
| Объектив | разделение 2 цветов, увеличение, автофокус, микро-настройка |
| Охлаждение | вентилятор |

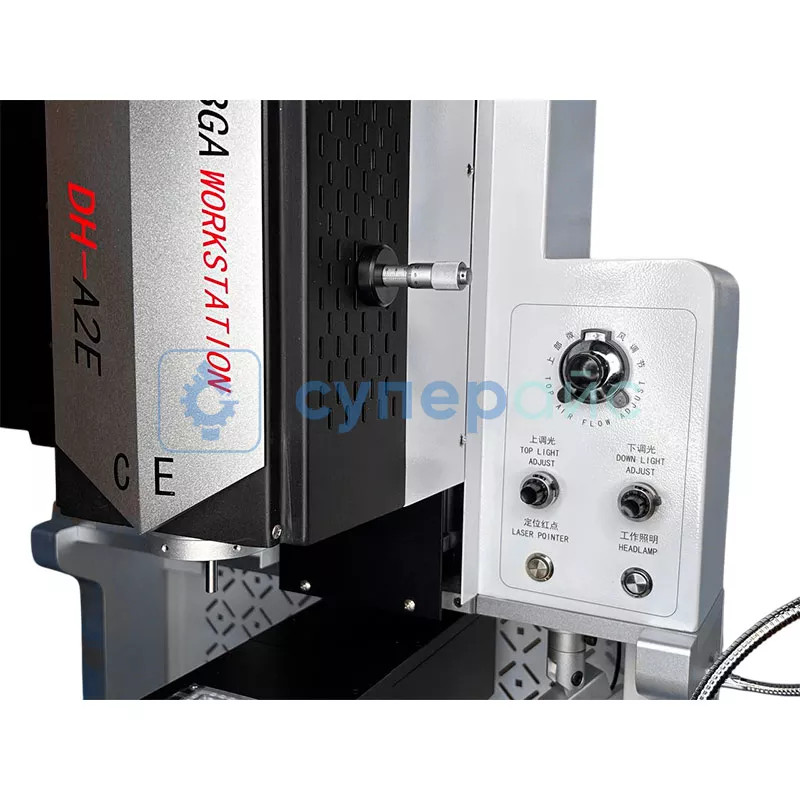

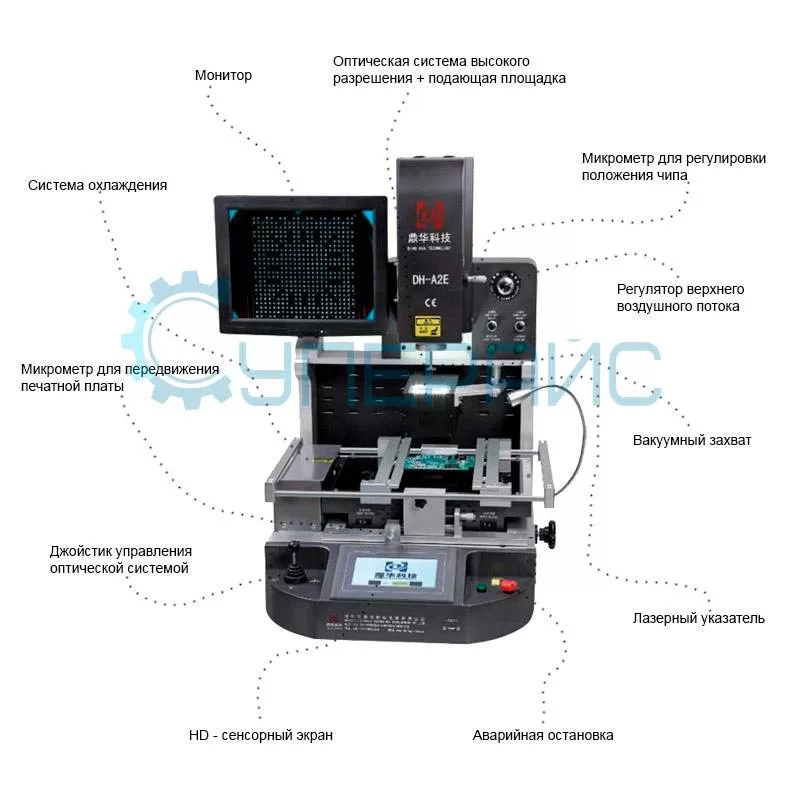

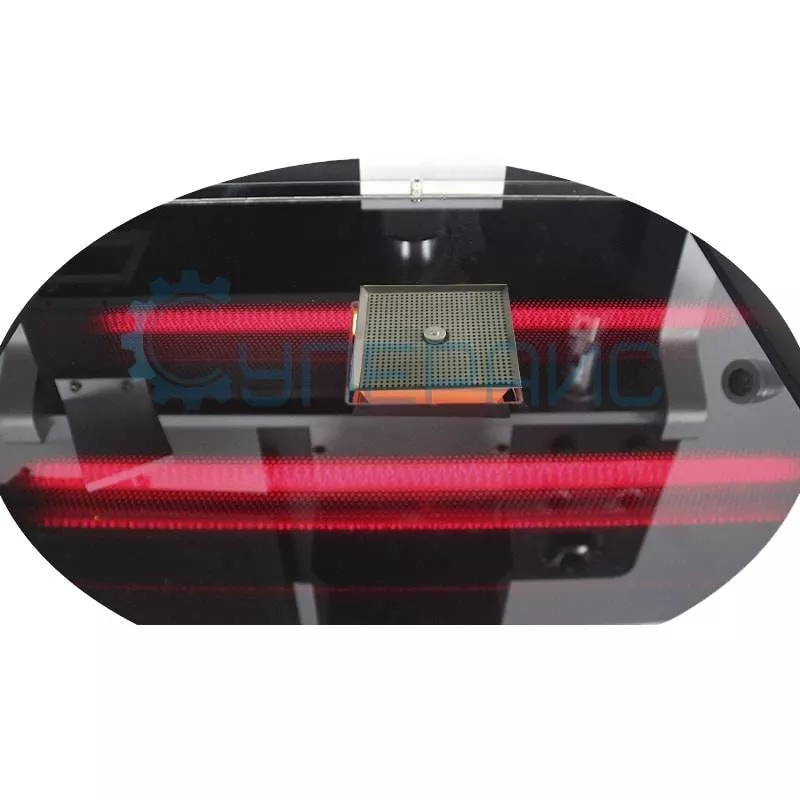

| Точная оптическая система позиционирования | лазерное указатель, видеокамера Panasonic CCD, вращение камеры на 90° |
| Операционная система | Windows |
| Интерфейс для подключения к компьютеру | USB 2.0 |
| Внешний датчик температуры | да |
| Защита от перегрева | да |
| Автоматическое вытягивание и складывание объектива камеры для захвата и установки чипа BGA | да |
| Принудительное охлаждение печатной платы | да |

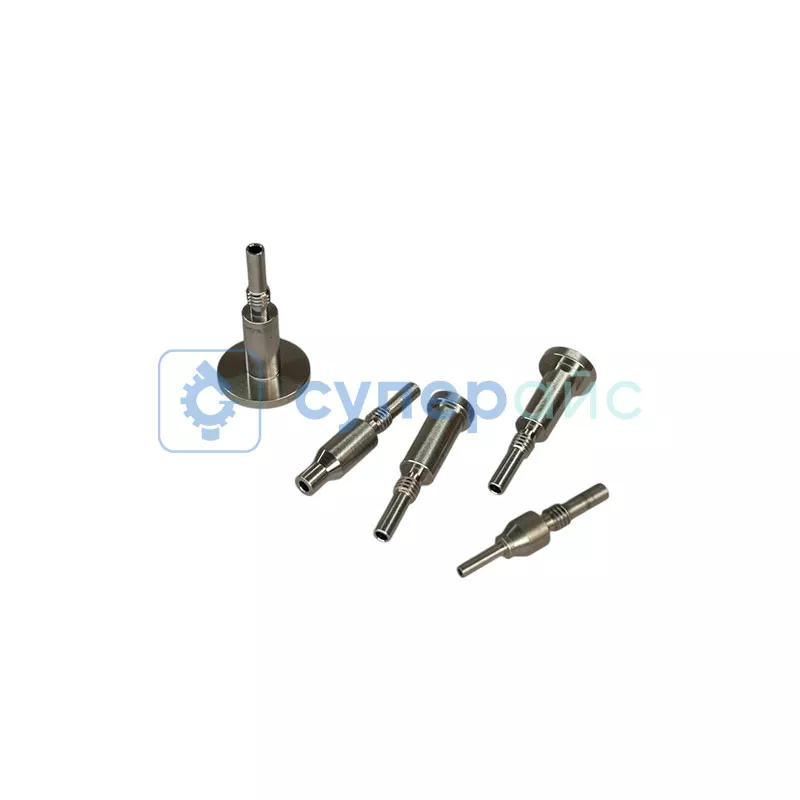

| Вакуумный захватчик | да |

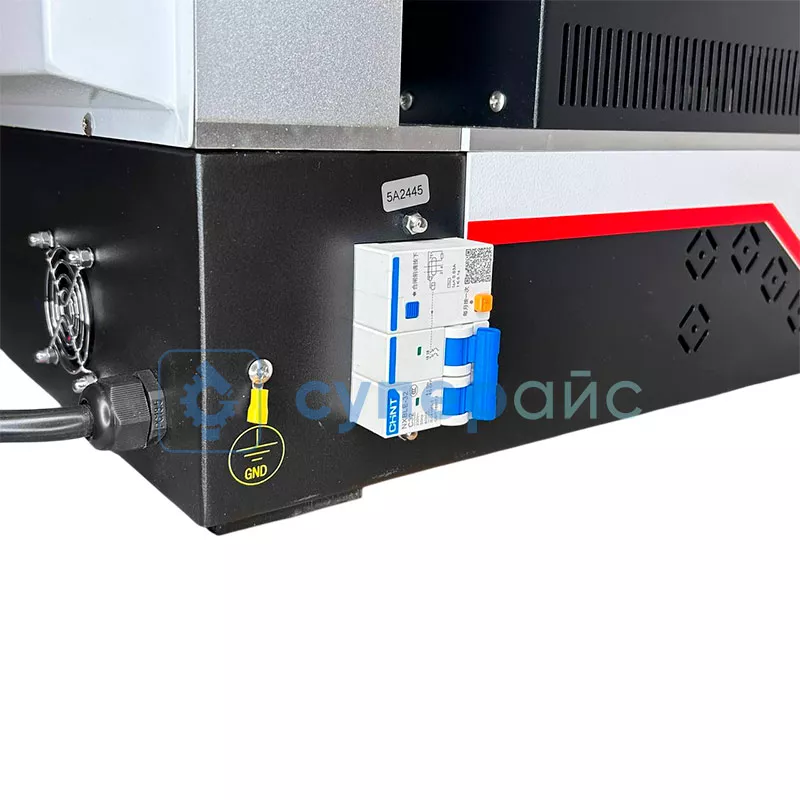

| Аварийный выключатель и функция автоматического выключения | да |

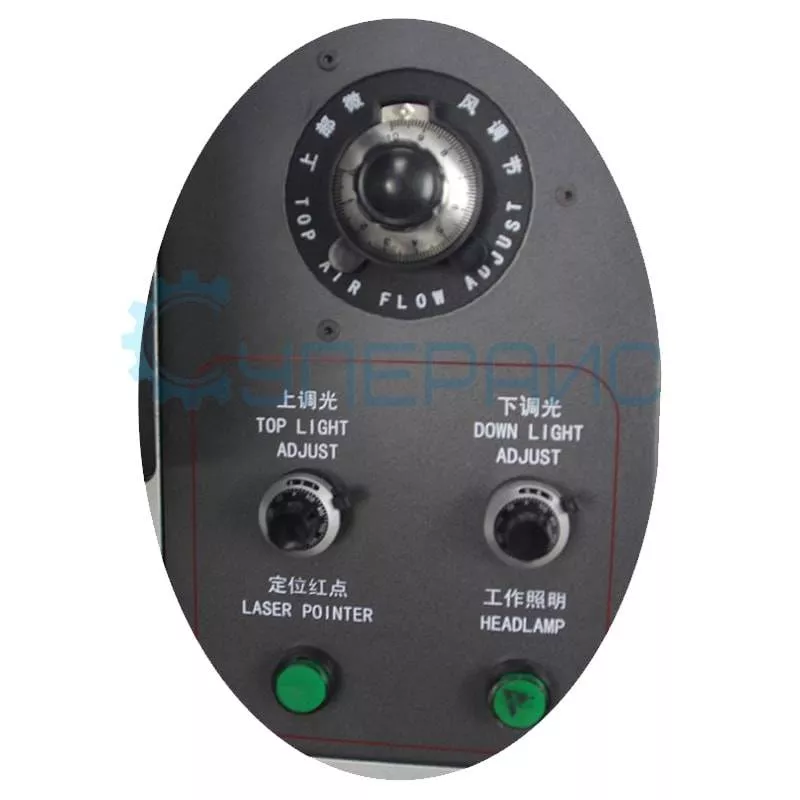

| Регулировка верхнего воздушного потока | да |
| Система автоматической подачи чипов | да |
| Установка и изменение пароля | да |
| Режимы работы | ручной и автоматический (автоматический монтаж и демонтаж BGA) |
| Язык интерфейса | китайский, английский |
| Характеристики верхнего нагревателя | |
| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики нижнего нагревателя | |

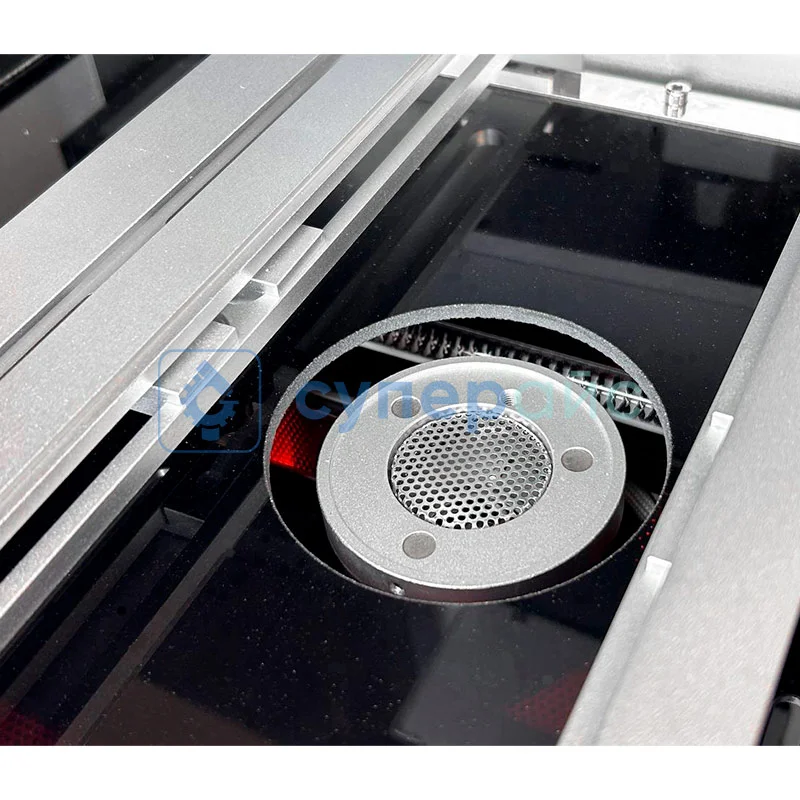

| Мощность | 1200 Вт |
| Нагревательный элемент | термовоздушный |
| Характеристики ИК подогревателя | |
| Мощность | 2400 Вт |
| Нагревательный элемент | инфракрасный |
| Общие характеристики | |

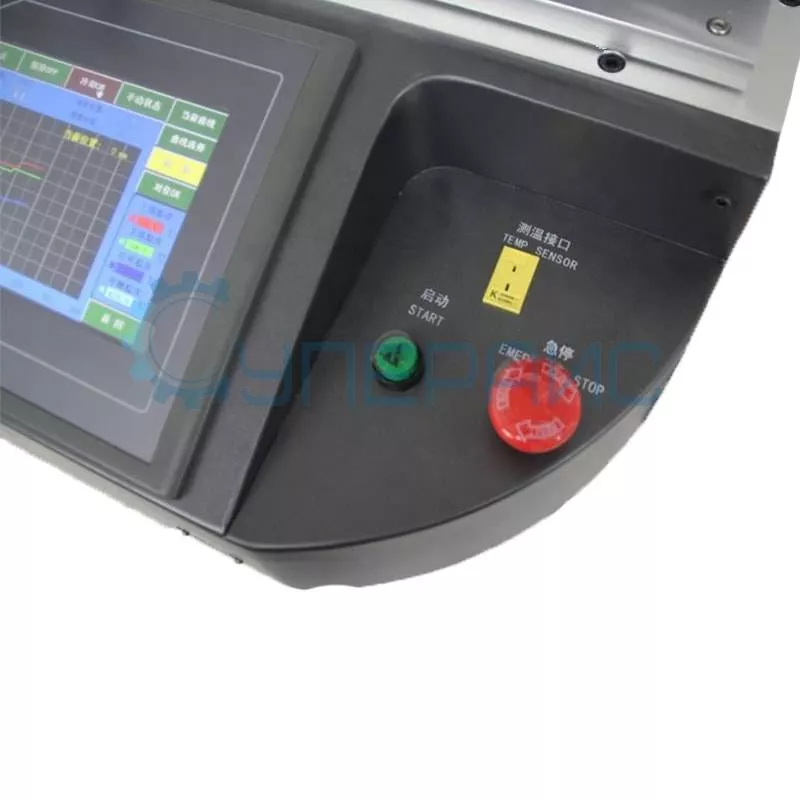

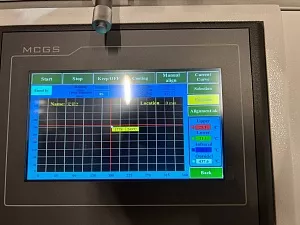

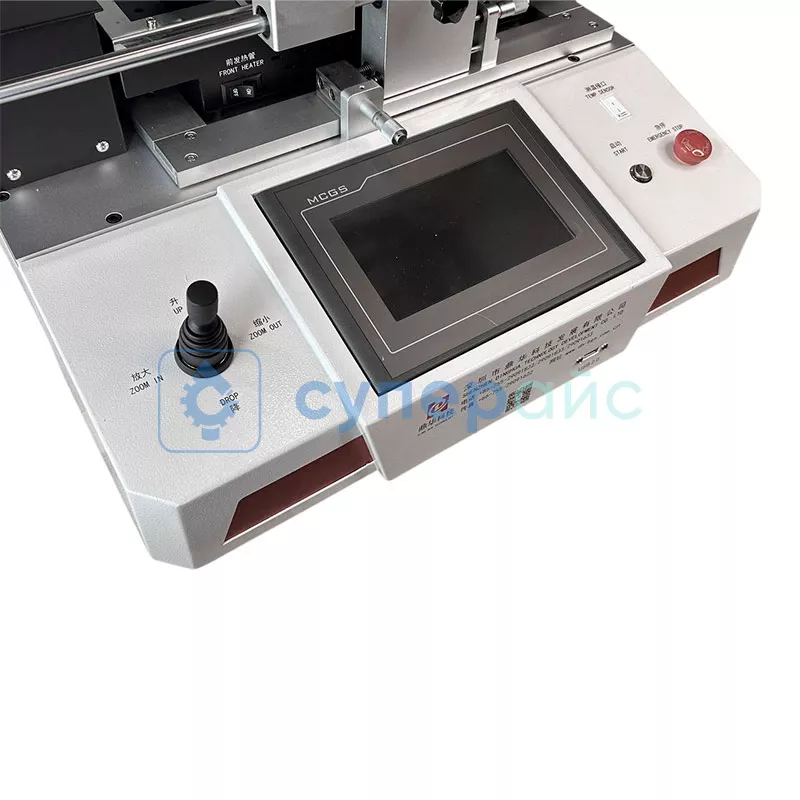

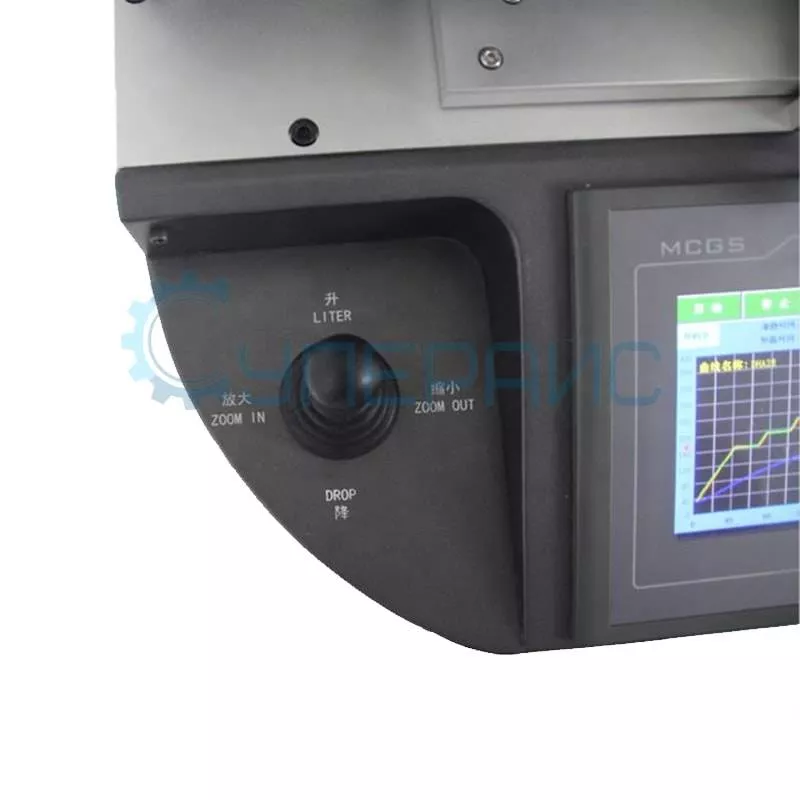

| Дисплей | 7-дюймовый сенсорный HD дисплей |
| Габариты | 850 х 700 х 600 мм |
| Вес | 70 кг |

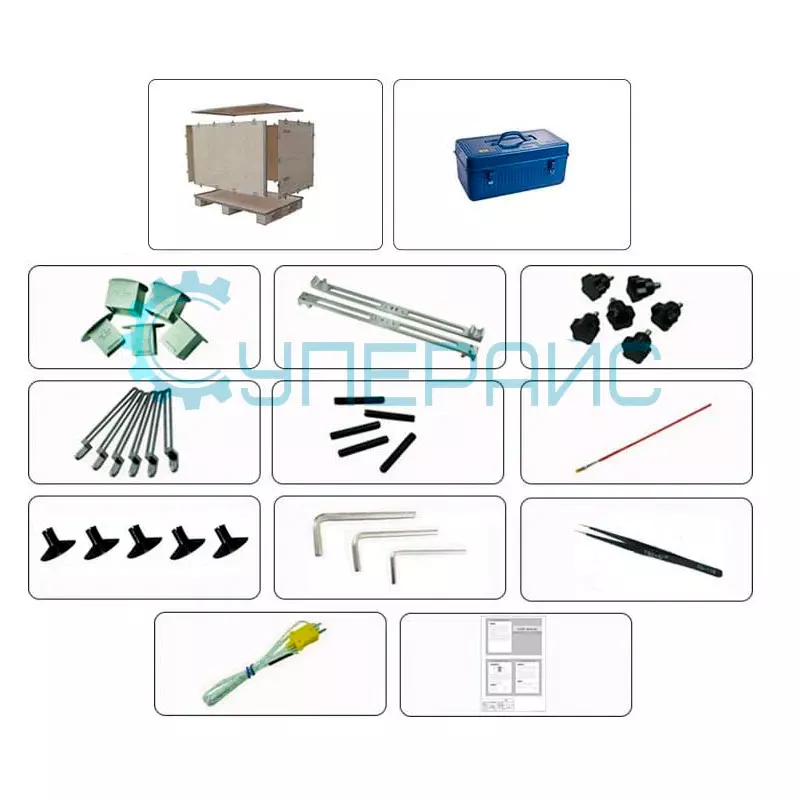

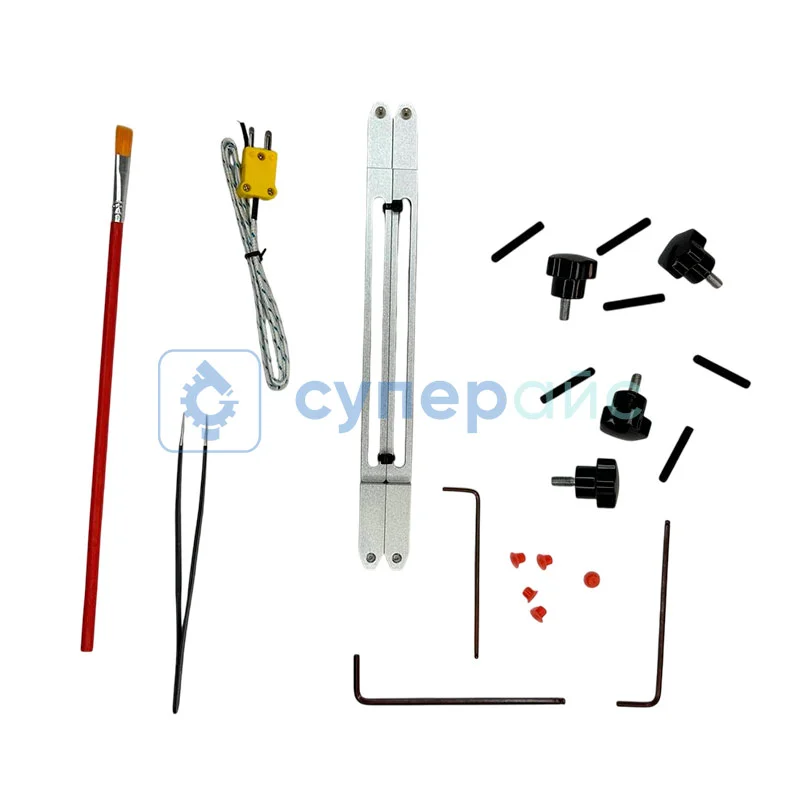

| Комплектация |

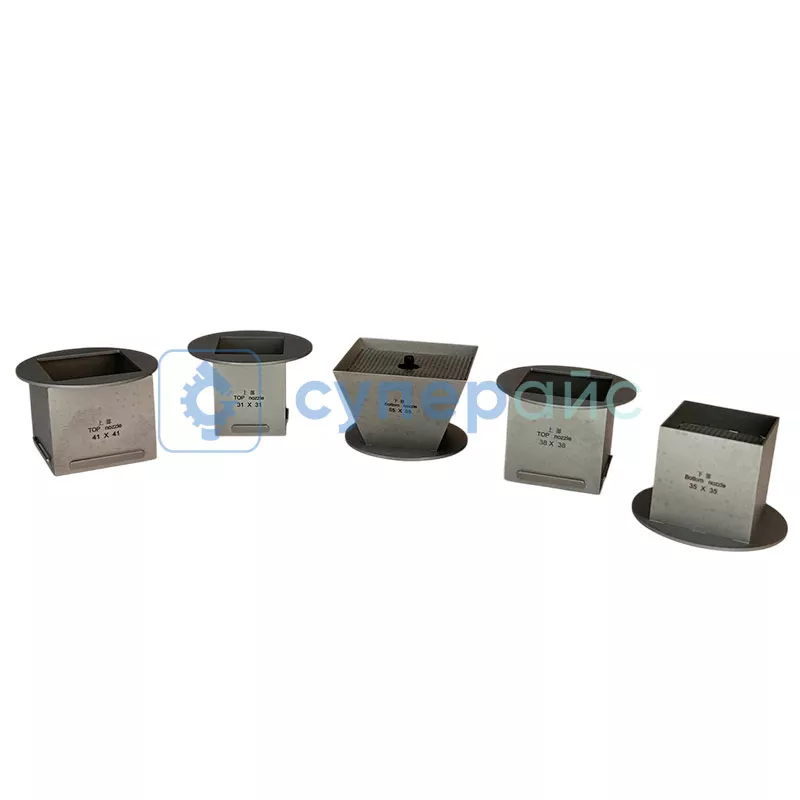

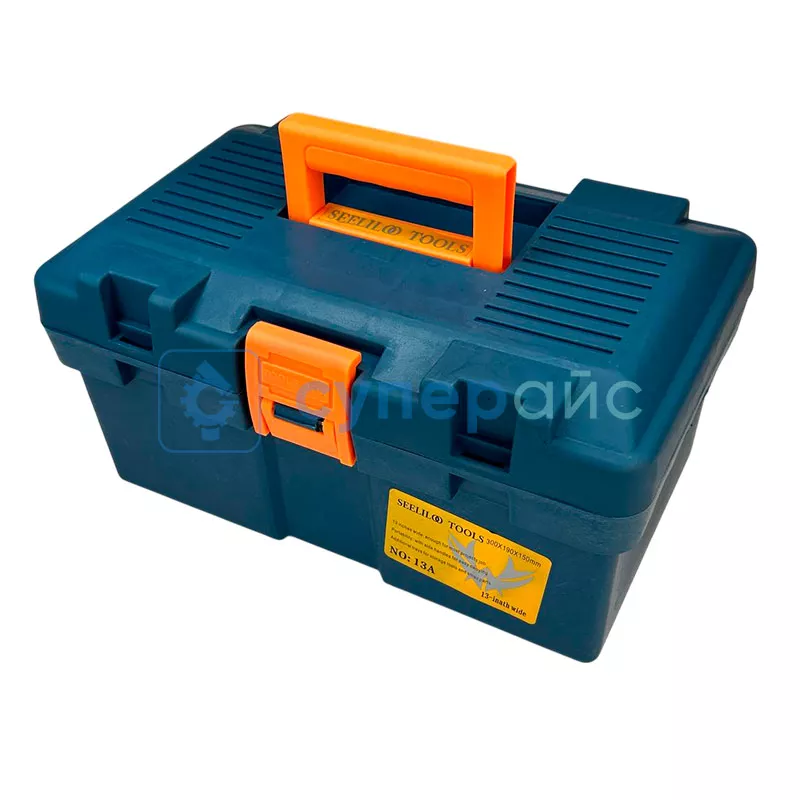

инфракрасная паяльная станция Dinghua DH-A2E - 1 шт HD монитор – 1 шт сменные насадки для верхнего нагревателя 31 х 31 мм, 38 х 38 мм, 41 х 41 мм – 3 шт сменные насадки для нижнего нагревателя 34 х 34 мм, 55 х 55 мм – 2 шт универсальное крепление – 4 шт металлические присоски - 5 шт шестигранный ключ - 3 шт крепёжный винт - 6 шт опорный винт - 4 шт кисть – 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Верхний термовоздушный нагреватель для ИК паяльных станций Dinghua Керамический нагреватель для ИК паяльных станций Dinghua (240х60 мм, 600 Вт) Термопара для инфракрасных паяльных станций Dinghua Вакуумная присоска для пинцета к ИК паяльным станциям Dinghua (15 мм) Присоска для вакуумного пинцета к инфракрасным паяльным станциям Dinghua (10 мм) Высокотемпературная присоска для вакуумного пинцета для ИК паяльных станций Dinghua (8 мм) Мундштук для вакуумного пинцета для ИК паяльных станций Dinghua |
Обзорная таблица паяльных станций Dinghua
| Характеристики | DH-A1L-C | DH-A2E | DH-A4 | DH-A4D | DH-A5 |
| Потребляемая мощность | 4900 Вт | 4900 Вт | 6800 Вт | 6800 Вт | 6200 Вт |
| Мощность верхнего нагревателя | 800 Вт | 1200 Вт | 1200 Вт | 1200 Вт | 1200 Вт |
| Мощность нижнего нагревателя | 1200 Вт | ||||
| Мощность преднагревателя | 2700 Вт | 2400 Вт | 4200 Вт | 4200 Вт | 3600 Вт |
| Система автоматической подачи чипов | нет | есть | нет | есть | нет |
Dinghua DH-A2E: Интеллектуальная платформа для прецизионного монтажа компонентов
Профессиональная инфракрасная станция Dinghua DH-A2E переосмысливает стандарты точности в области микроэлектронного монтажа. Платформа объединяет технологию многоуровневого температурного контроля с системой компьютерного зрения, создавая условия для работы с компонентами от 2×2 мм. Продвинутая архитектура оборудования гарантирует беспрецедентную повторяемость результатов при обработке плат размером до 400×450 мм.
Технологические инновации:

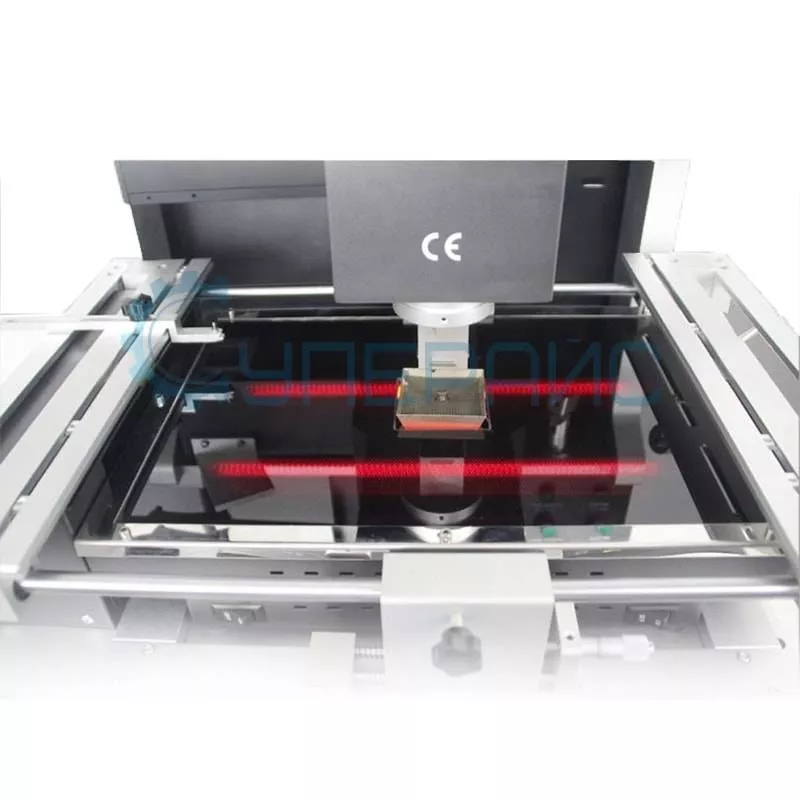

- Трехзонный нагрев: ИК-нагреватель мощностью 2400 Вт + верхний и нижний термовоздушные нагреватели по 1200 Вт
- ПЛК-контроллер с точностью поддержания температуры ±2°C

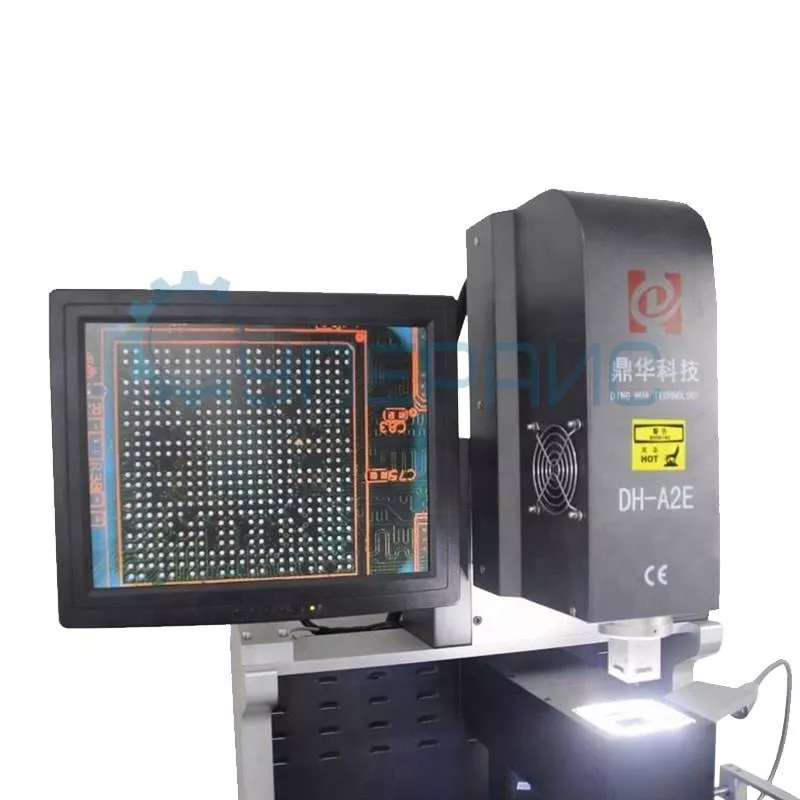

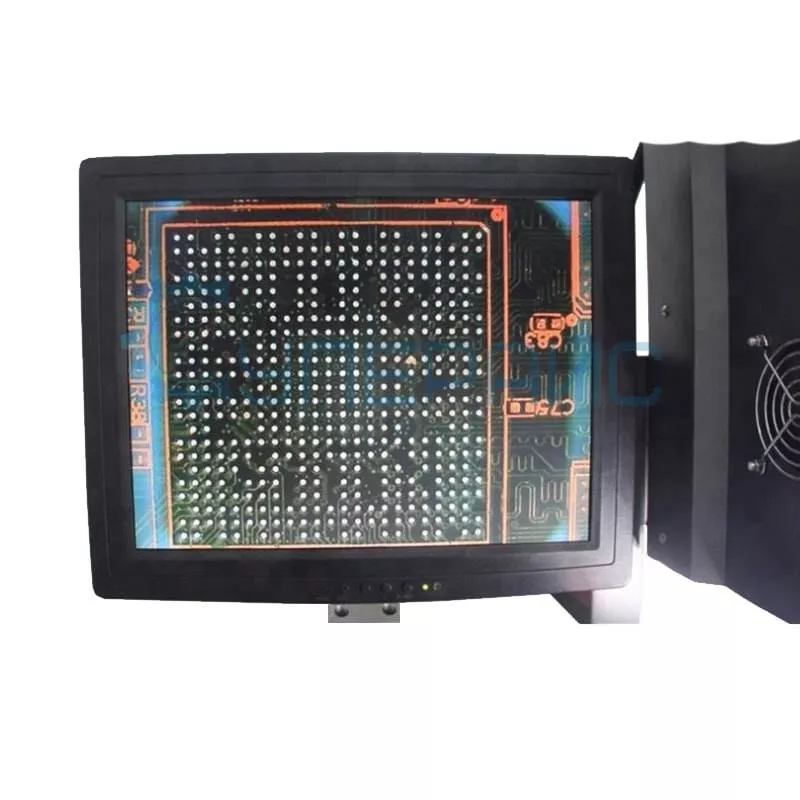

- Система оптического позиционирования с камерой Panasonic CCD и лазерным указателем
- Автоматический вакуумный захват для точной установки компонентов
- Память на 50000 пользовательских термопрофилей
- Интерфейсы USB для интеграции в производственные линии

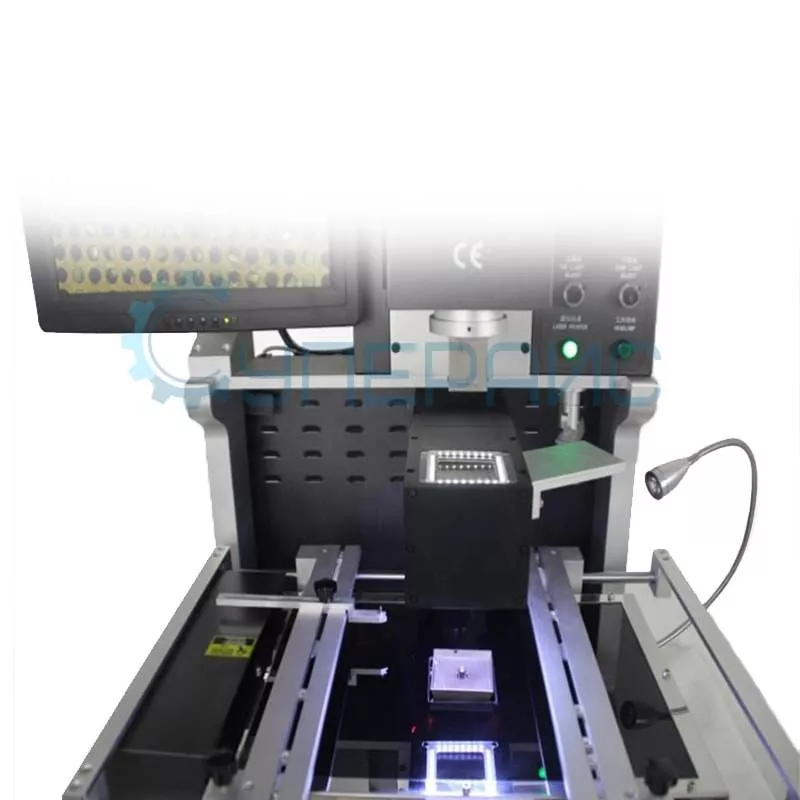

Оптико-механические решения:
Платформа оснащена системой машинного зрения на базе ПЗС-матрицы с алгоритмами распознавания контуров. Поворотный механизм камеры обеспечивает панорамный обзор рабочей зоны под углом 90°. Лазерная система позиционирования с субмикронной точностью гарантирует совмещение компонентов.
Безопасность и надежность:
- Многоуровневая защита от перегрева
- Аварийная кнопка остановки
- Автоматическое отключение по завершении циклов
- Регулируемая светодиодная подсветка рабочей зоны
Производственные преимущества:
Оборудование демонстрирует исключительную эффективность при:
- Реболлинге BGA-компонентов с шагом 0.3 мм
- Реверсивном инжиниринге многослойных плат
- Восстановлении процессорных сокетов
- Монтаже керамических компонентов
- Серийном производстве устройств
Эргономика и безопасность:
Моноблочная конструкция с активной системой виброгашения обеспечивает стабильность технологического процесса. Интегрированная система климат-контроля поддерживает условия для работы термочувствительных компонентов. Многоуровневая система протекции включает сенсоры давления и температурные датчики прецизионного класса.
Станция для пайки Dinghua DH-A2E — синтез инженерных решений в области микроэлектронного монтажа. Уникальное сочетание технологий нагрева, функционала и механики создает необходимые условия для электронного производства.
Документация и ПО Dinghua DH-A2E
Название
Язык
Версия
Размер и тип
Обзор профессиональной паяльной станции DINGHUA DH-A2E
Язык:
Русский
Размер и тип:
,
Руководство пользователя для станции Dinghua DH-A2E
Язык:
Английский
Размер и тип:
1,73 Мб,
PDF
Видеообзоры Dinghua DH-A2E
ВКОНТАКТЕ
YOUTUBE
Показать больше
Показать меньше
Показать больше
Показать меньше
Отзывы Dinghua DH-A2E
Guest
04.08.2025 12:53:50
Ваша компания и эта станция оправдали ожидания и упросили жизнь моим работникам на производстве. Замечательные консультанты и техподдержка помогли с выбором, ответили на все вопросы. Сама станция оказалась очень качественной и удобной
SUPEREYES.RU
05.08.2025 06:21:12
Guest
Ваша компания и эта станция оправдали ожидания и упросили жизнь моим работникам на производстве. Замечательные консультанты и техподдержка помогли с выбором, ответили на все вопросы. Сама станция оказалась очень качественной и удобной
Ваша компания и эта станция оправдали ожидания и упросили жизнь моим работникам на производстве. Замечательные консультанты и техподдержка помогли с выбором, ответили на все вопросы. Сама станция оказалась очень качественной и удобной
Здравствуйте!
Огромное спасибо за ваш тёплый и содержательный отзыв. Нам особенно приятно узнать, что станция Dinghua DH-A2E действительно упростила рабочие процессы на вашем производстве. Отдельное спасибо за добрые слова в адрес наших консультантов и технической поддержки — мы обязательно передадим команде!
Рады, что смогли быть полезны и оправдали ваши ожидания. Желаем стабильной и эффективной работы с новым оборудованием!
С уважением, Администрация магазина Суперайс
Guest
11.09.2025 14:23:13
Работаем с BGA ежедневно (ноутбуки/видеокарты/игровые консоли и др). Из ключевого, что понравилось: заявленная мощность 4,9 кВт с верхним нагревателем 1,2 кВт даёт запас по теплу и стабильный нагрев больших плат. Хранение профилей удобно — завели отдельные профили под бессвинец/свинец, разные толщины плат. Автоматическое позиционирование экономят время на подготовке. По равномерности прогрева: по двум термопарам разброс на участке ~30×30 мм был в пределах 3–5 °C (на нашей плате 1,6 мм FR-4).

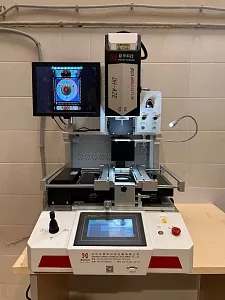

Станция крупная и тяжёлая (порядка 70 кг), место и стол нужно планировать заранее.
Конечно, для редких работ можно взять классом ниже, а на потоке модель DH-A2E себя оправдывает. Рекомендую без всяких колебаний.
Станция крупная и тяжёлая (порядка 70 кг), место и стол нужно планировать заранее.
Конечно, для редких работ можно взять классом ниже, а на потоке модель DH-A2E себя оправдывает. Рекомендую без всяких колебаний.
SUPEREYES.RU
12.09.2025 06:25:02
Guest
Работаем с BGA ежедневно (ноутбуки/видеокарты/игровые консоли и др). Из ключевого, что понравилось: заявленная мощность 4,9 кВт с верхним нагревателем 1,2 кВт даёт запас по теплу и стабильный нагрев больших плат. Хранение профилей удобно — завели отдельные профили под бессвинец/свинец, разные толщины плат. Автоматическое позиционирование экономят время на подготовке. По равномерности прогрева: по двум термопарам разброс на участке ~30×30 мм был в пределах 3–5 °C (на нашей плате 1,6 мм FR-4).
Станция крупная и тяжёлая (порядка 70 кг), место и стол нужно планировать заранее.
Конечно, для редких работ можно взять классом ниже, а на потоке модель DH-A2E себя оправдывает. Рекомендую без всяких колебаний.
Работаем с BGA ежедневно (ноутбуки/видеокарты/игровые консоли и др). Из ключевого, что понравилось: заявленная мощность 4,9 кВт с верхним нагревателем 1,2 кВт даёт запас по теплу и стабильный нагрев больших плат. Хранение профилей удобно — завели отдельные профили под бессвинец/свинец, разные толщины плат. Автоматическое позиционирование экономят время на подготовке. По равномерности прогрева: по двум термопарам разброс на участке ~30×30 мм был в пределах 3–5 °C (на нашей плате 1,6 мм FR-4).
Станция крупная и тяжёлая (порядка 70 кг), место и стол нужно планировать заранее.
Конечно, для редких работ можно взять классом ниже, а на потоке модель DH-A2E себя оправдывает. Рекомендую без всяких колебаний.
Здравствуйте!
Спасибо за такой подробный и профессиональный отзыв о работе с инфракрасной станцией Dinghua DH-A2E. Очень ценим, что вы поделились практическим опытом именно в условиях ежедневной пайки BGA. Отдельно важно, что вы отметили мощность нагрева, удобство хранения профилей и точность автоматического позиционирования — всё это действительно критично при поточном ремонте. Ваш комментарий о равномерности прогрева с использованием термопар особенно ценен для специалистов, которые задумываются о выборе станции.
Благодарим за рекомендации и уверенность в модели DH-A2E. Уверены, ваш отзыв поможет другим клиентам сделать правильный выбор.
С уважением, Администрация магазина Суперайс
