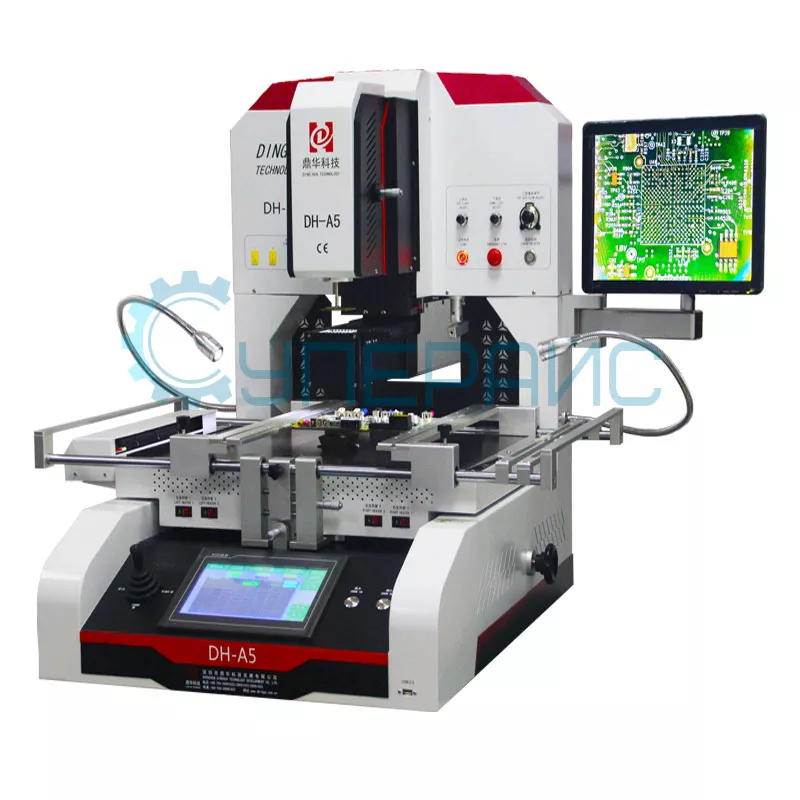

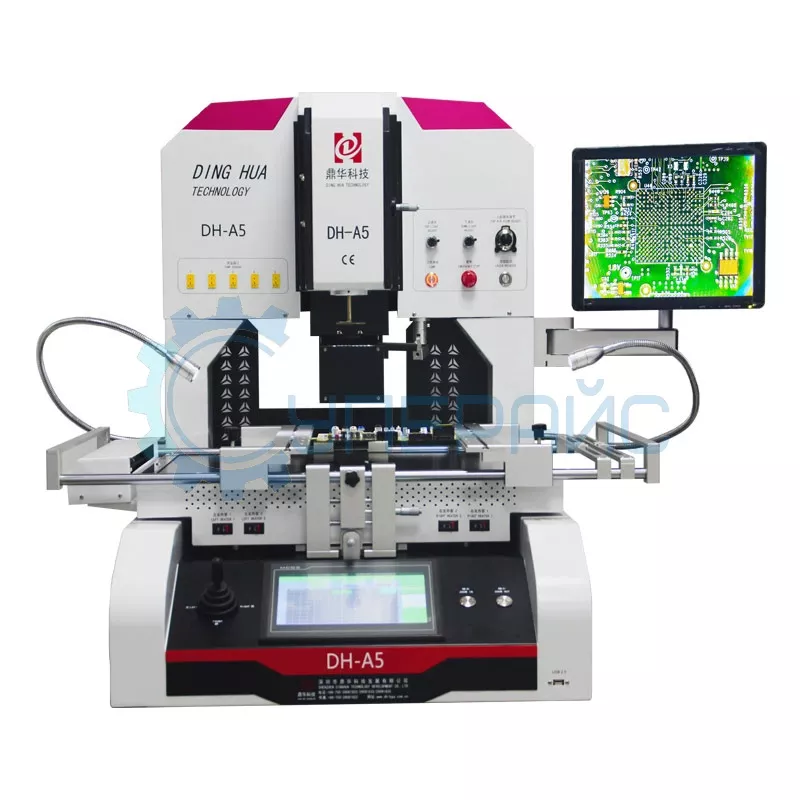

ИК паяльная станция с оптическим позиционированием Dinghua DH-A5
Код товара: 17680
Оптическая система позиционирования
Рабочее напряжение: 220 В
Потребляемая мощность: 6200 Вт
Мощность верхнего нагревателя: 1200 Вт
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Оптическая система позиционирования
Рабочее напряжение: 220 В
Потребляемая мощность: 6200 Вт
Мощность верхнего нагревателя: 1200 Вт
Технические характеристики Dinghua DH-A5
Рабочее напряжение | переменный ток: 220 В ± 10 %, 50/60 Гц |
Потребляемая мощность | 6200 Вт |
Размеры BGA чипов |
не более 100 х 100 мм минимальный размер 1 х 1 мм |
Размеры печатной платы |
не более 640 х 570 мм минимальный размер 10 х 10 мм |
Толщина печатной платы | 0,2 - 15 мм |
Подсветка рабочей зоны | две лампы |
Применение | свинцовая и бессвинцовая пайки |
Хранение термопрофилей | 50000 групп |
Позиционирование | интеллектуальное позиционирование, V-образный паз с универсальными креплениями, регулировка по осям X, Y |
Точность позиционирования | ± 0,01 мм |
Контроль температуры | К-термопара, замкнутый контур, 8-20 программ для логического контроллера температуры |
Точность температуры | ± 1 ℃ |
Точная оптическая система позиционирования | лазерное прицеливание, видеокамера Panassonic CCD с высоким разрешением, автоматическое оптическое увеличение с функцией перемещения |
Интерфейс для подключения к компьютеру | USB 2.0 |
Охлаждение | вентилятор |
Защита от перегрева | есть |
Звуковое оповещение | есть |
Вакуумный захватчик | есть |
Функция аварийной остановки | есть |

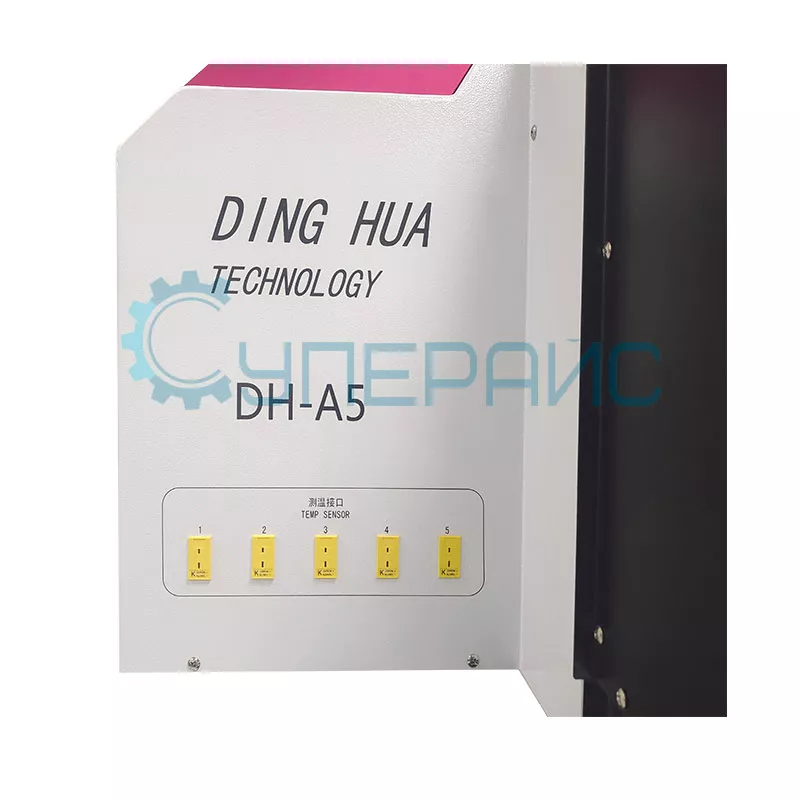

Внешний датчик температуры | 5 шт |
Режимы работы | полностью автоматический монтаж, пайка, разбор, захват |
Характеристики верхнего нагревателя | |
Тип нагревателя | термовоздушный |
Мощность нагревателя | 1200 Вт |
Позиционирование нагревателя | одна степень свободы (вверх-вниз) |
Характеристики нижнего нагревателя | |
Тип нагревателя | термовоздушный |
Мощность нагревателя | 1200 Вт |
Позиционирование нагревателя | одна степень свободы (вверх-вниз) |
Характеристики преднагревателя | |
Тип нагревателя | инфракрасный |
Мощность нагревателя | 3600 Вт |
Размеры нагревателя | 680 x 475 мм |
Общие характеристики | |
Дисплей | сенсорный HD дисплей, 8 дюймов |
Габариты | 1080 х 1500 х 950 мм |
Вес нетто | 150 кг |
Комплектация | ИК паяльная станция Dinghua DH-A5 – 1 шт |
Совместимость |
Верхний термовоздушный нагреватель для ИК паяльных станций Dinghua Керамический нагреватель для ИК паяльных станций Dinghua (240х60 мм, 600 Вт) Термопара для инфракрасных паяльных станций Dinghua |
Cтанция для пайки BGA Dinghua DH-A5
Компоненты электроники требуют абсолютно точной и надёжной пайки. Именно для таких задач и была создана инфракрасная станция для пайки BGA Dinghua DH-A5 с оптическим позиционированием. Она станет центральной частью производственных и ремонтных процессов, и гарантирует эффективность монтажа BGA-компонентов на разные типы и конфигурации плат.
Технология инфракрасного нагрева
Умная паяльная станция DH-A5 даёт равномерный и точный нагрев необходимой области на плате. Это особенно важно при монтаже микросхем и компонентов, так как позволяет избежать перегрева и повреждения элементов.
На этом преимущества модели не заканчиваются:

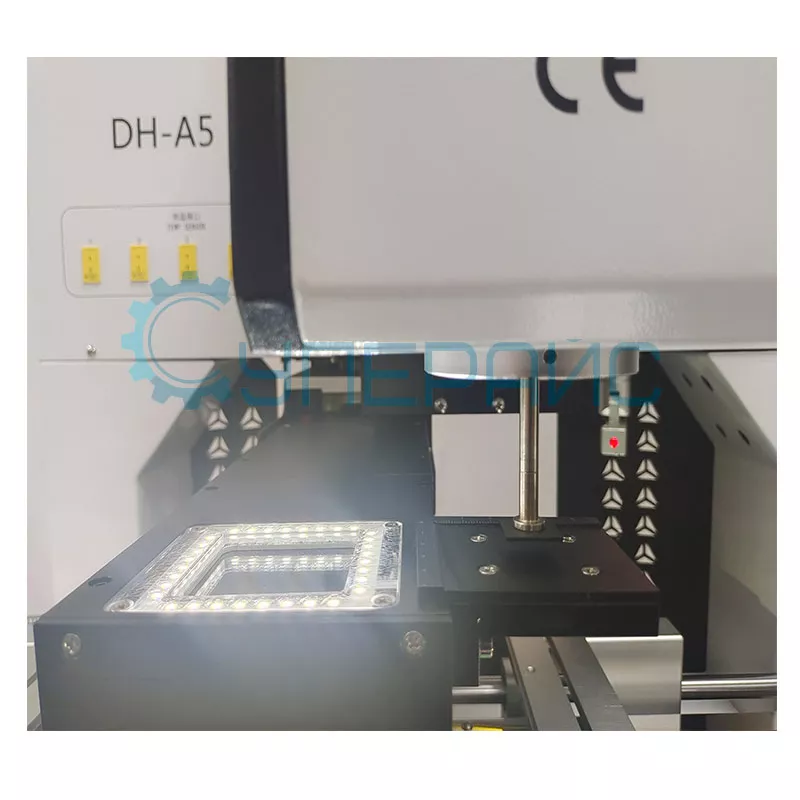

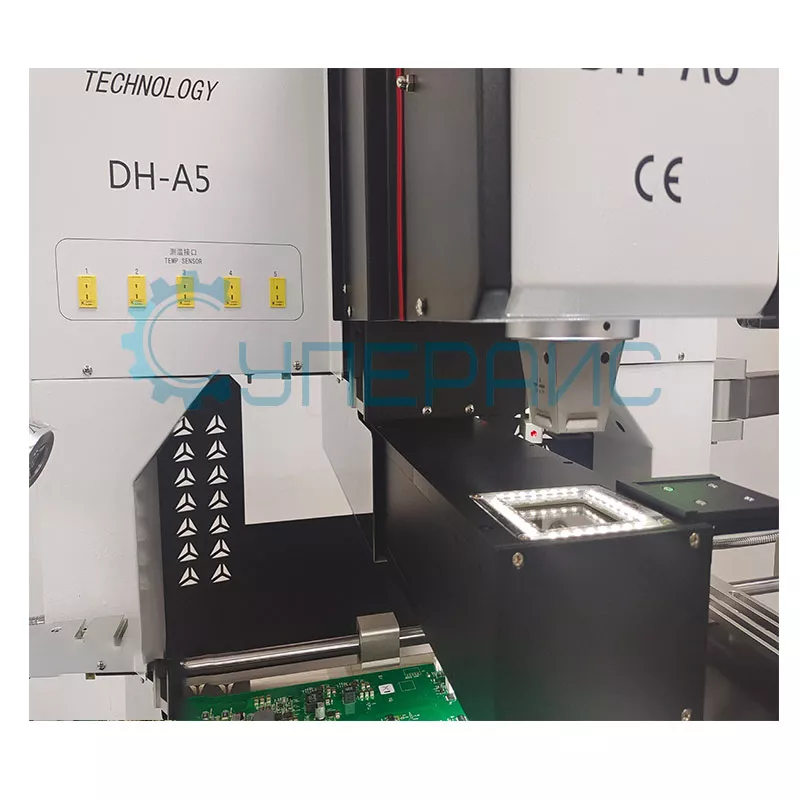

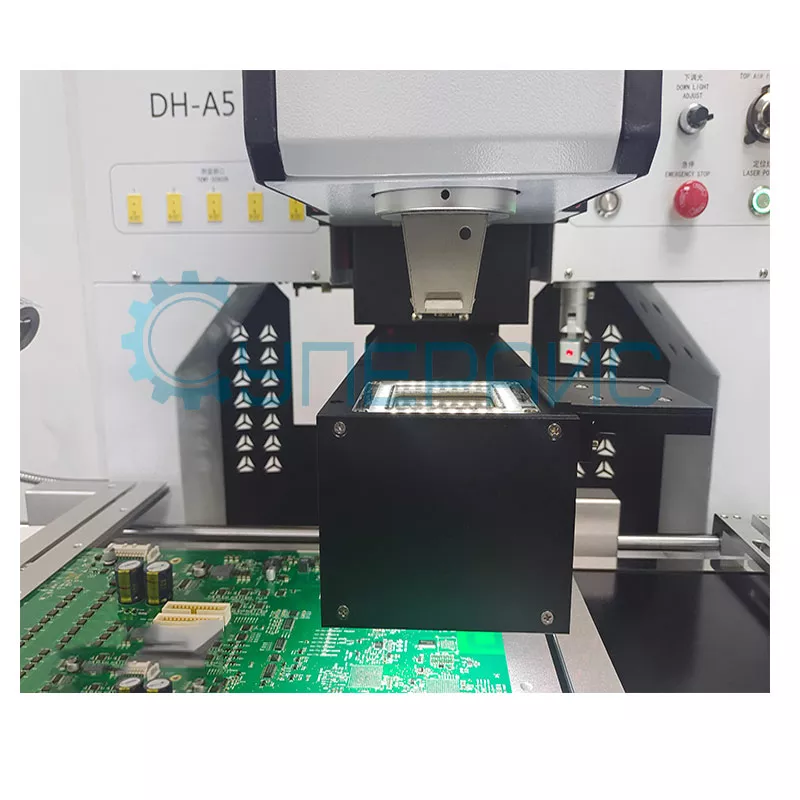

- Система оптического позиционирования, включающая лазерное прицеливание и цифровую камеру высокого разрешения Panasonic CCD, позволяет точно определить позицию компонента на плате перед началом пайки. Это снижает риск ошибок в процессе монтажа.
- Станция оборудована сенсорным HD-дисплеем диагональю 8 дюймов, который делает интуитивно простым управление всеми параметрами пайки. Оператор сможет точно настроить температуру и время работы, чтобы получить наилучшие результаты.
- Термовоздушные верхний и нижний нагреватели мощностью 1200 Вт с одной степенью свободы разогревают компоненты при высокой точности температурного контроля.
- Размеры рабочей зоны позволяет работать с платами размером от 10х10 до 640х570 мм при толщине 0,2–15 мм, что делает станцию подходящим решением для абсолютного большинства задач.
- Две лампы встроенной подсветки создают качественное бестеневое освещение рабочей области для полного контроля процесса.
- Подходит для свинцовой или бессвинцовой пайки, доступно 50000 групп термопрофилей для разных задач.
Если нужна инфракрасная станция для пайки BGA компонентов и других работ по сборке или ремонту электроники, то DH-A5 — превосходный выбор. Умная система управления гарантирует точность работ как при ручном монтаже, так и в полностью автоматическом режиме.
