Инфракрасная паяльная станция Seamark ZM ZM-R5860

Код товара: 3188

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 9622
            [SRC] => /upload/iblock/9ed/9ed111f5d39e2cb7e0db9ad3c814d028.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 9623
            [SRC] => /upload/iblock/466/46630bc816ef72185041d5d7045a139b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 9624
            [SRC] => /upload/iblock/3fd/3fdc242e70326062c3317db081a1a980.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 9625
            [SRC] => /upload/iblock/41a/41a8fda34e24698c723fbd31b0c08f00.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 9626
            [SRC] => /upload/iblock/421/421f4b4ad76eb284609127e3d2944ef5.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 9627
            [SRC] => /upload/iblock/e80/e800f638e60fcae6c825e49b06ebacdc.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 9628
            [SRC] => /upload/iblock/39c/39c168102b3c673e6f758b06a1b9a4fd.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 9629
            [SRC] => /upload/iblock/741/741a5ef27115a03a96117ab1a88e04ad.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [8] => Array
        (
            [ID] => 9630
            [SRC] => /upload/iblock/e76/e76dbf51c453c1f0764ca7777d27adb4.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [9] => Array
        (
            [ID] => 9631
            [SRC] => /upload/iblock/5e2/5e23f5cd3c30686eaed945945f6358cd.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [10] => Array
        (
            [ID] => 9632
            [SRC] => /upload/iblock/e19/e19a37887e7873281a4c5ac6555700e3.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [11] => Array
        (
            [ID] => 9633
            [SRC] => /upload/iblock/551/5513efdcd6f96bdc1f929f5a7b47ae86.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
Инфракрасная паяльная станция Seamark ZM ZM-R5860
201 887 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики инфракрасной паяльной станции Seamark ZM ZM-R5860
Рабочее напряжение переменный ток: 220 В ± 10% 50 / 60 Гц
Потребляемая мощность 4800 Вт
Количество независимо контролируемых температурных зон  три
Размеры BGA чипов 2 ммⅹ2 мм ~ 80 ммⅹ80 мм
Размеры печатной платы макс: 410 мм х 370 мм
мин: 20 мм х 20 мм
Дополнительные держатели для платы есть
Подсветка рабочей зоны одна лампа
Хранение термопрофилей 50 групп
Применение свинцовая и бессвинцовая пайки
Позиционирование V-образный паз с фиксирующими винтами, держатель платы регулируется в любом направлении
Контроль температуры К-термопара, замкнутый контур, автономный нагрев, точность поддержания ± 3°С
Управление высокочувствительный модуль контроля температуры, сенсорный экран, контроллер PLC
Точная оптическая система позиционирования лазерное прицеливание, видеокамера CCD с высоким разрешением и цветопередачей
Интерфейс для подключения к компьютеру USB 2.0
Охлаждение перекрестный вентилятор
Защита от перегрева есть
Звуковое оповещение есть
Вакуумный захватчик есть
Функция аварийной остановки есть
Характеристики верхнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 800 Вт
Позиционирование нагревателя три степени свободы
Характеристики нижнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 1200 Вт
Позиционирование нагревателя  одна степень свободы

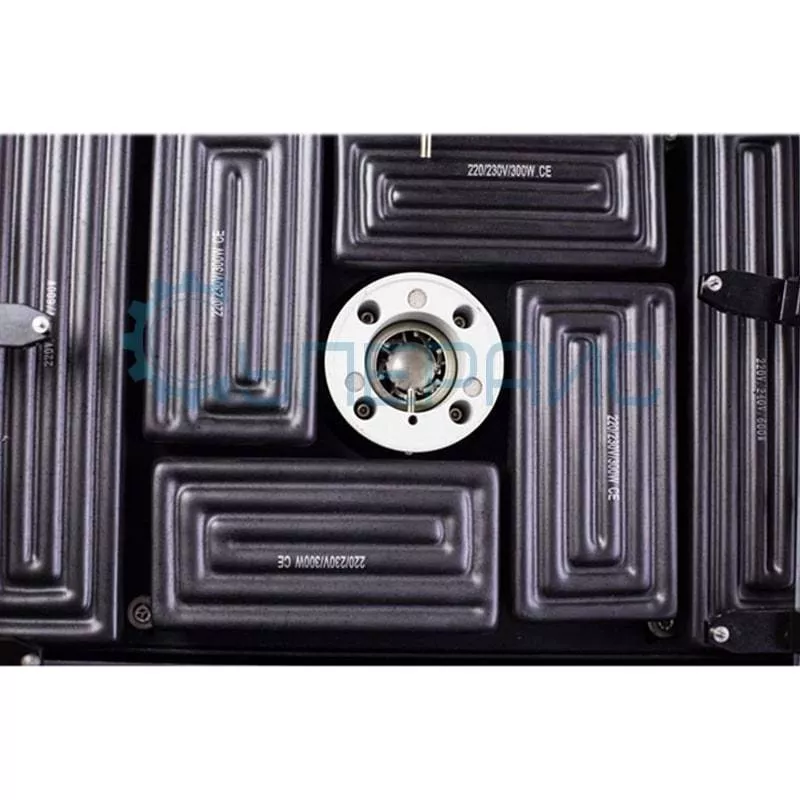

Характеристики преднагревателя
Тип нагревателя инфракрасный

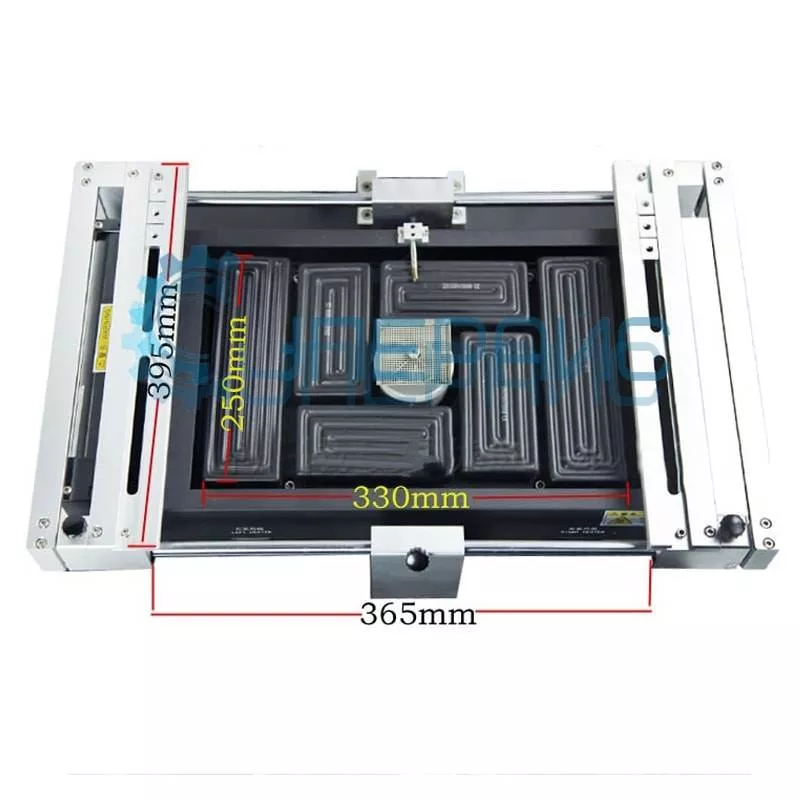

Размеры нагревателя 250 мм х 330 мм
Мощность нагревателя 2700 Вт
Общие характеристики
Язык интерфейса английский
Цвет черный
Дисплей сенсорный дисплей
Габариты 635 мм х 600 мм х 560 мм
Вес нетто 40000 г
Комплектация инфракрасная станция Seamark ZM ZM-R5860 – 1 шт
держатели плат – 1 комплект
датчик-термопара – 1 шт
фиксирующий винт с ручкой – 6 шт
сменные насадки для верхнего нагревателя – 5 шт
вакуумная присоска – 2 шт
опорный винт – 6 шт
кисточка – 1 шт

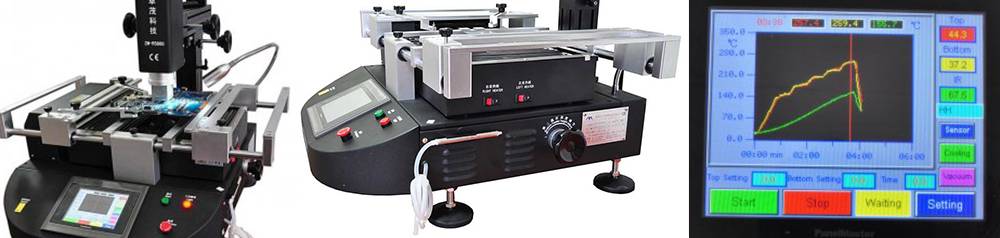

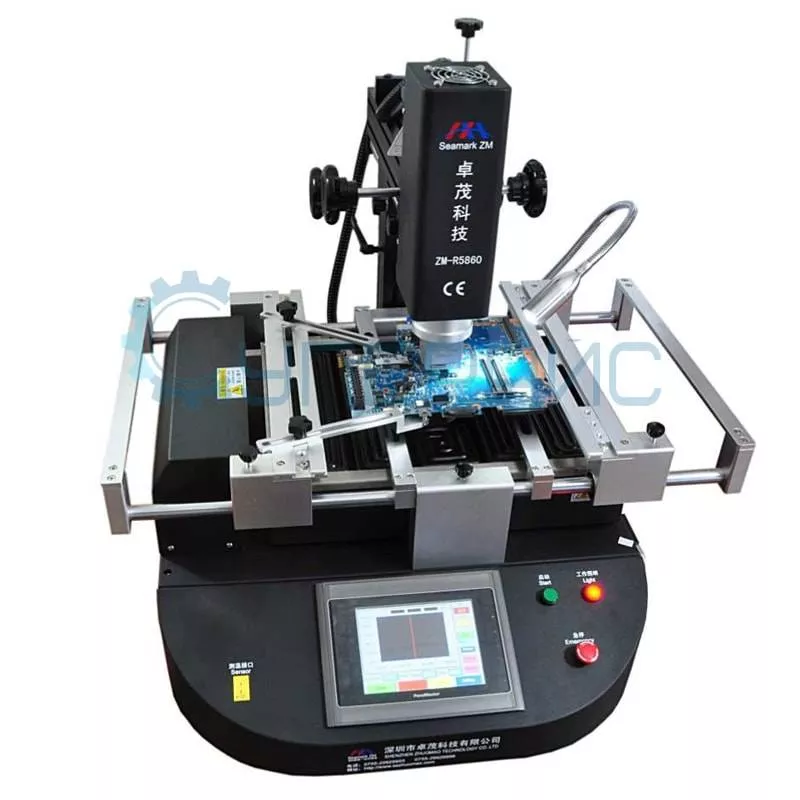

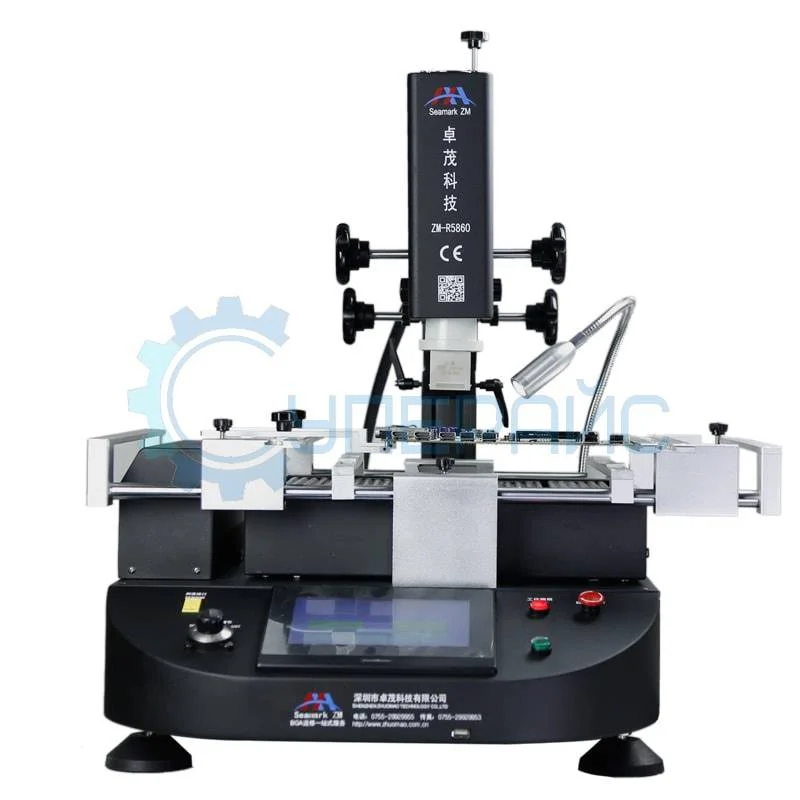

Паяльная платформа Seamark ZM ZM-R5860 с инфракрасным нагревом

Паяльно-ремонтный центр Seamark ZM ZM-R5860 – это полноценная промышленная система, способная обеспечить выполнение всех требований, предъявляемых к процессу установки и пайки современных SMD- компонентов и BGA чипов, в том числе крупных компонентов и микросхем с малым шагом выводов.

Основные особенности ИК паяльной станции Seamark ZM ZM-R5860:

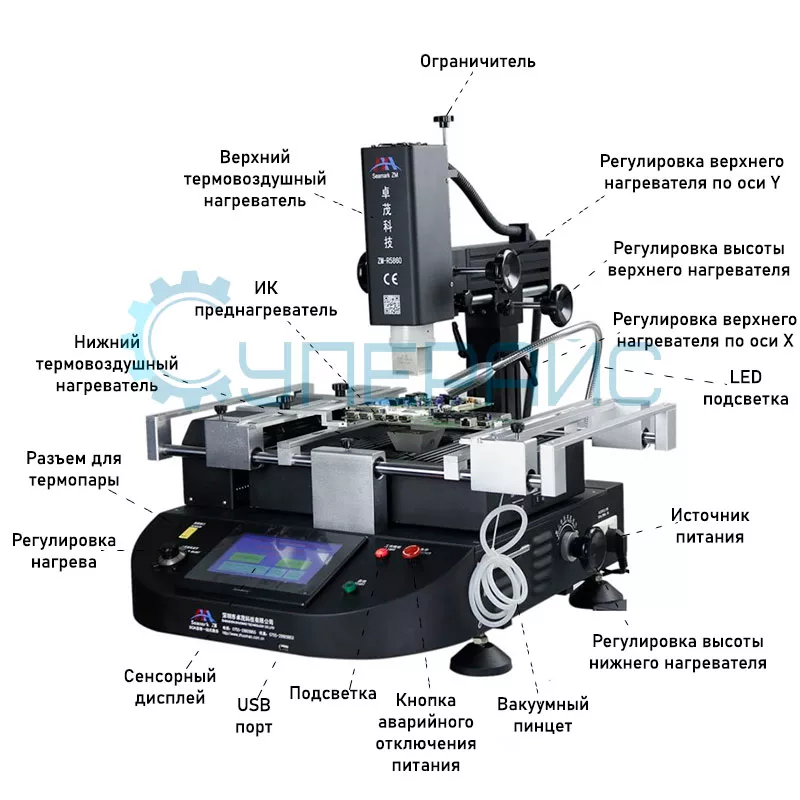

  • Три независимые зоны нагрева: верхний и нижний нагреватели создают поток горячего воздуха, а ИК преднагреватель обеспечивает равномерное распределение тепла по печатной плате. Возможно управлять мощностью нагревателей, в зависимости от температуры компонентов в данный момент времени и заданного профиля оплавления.

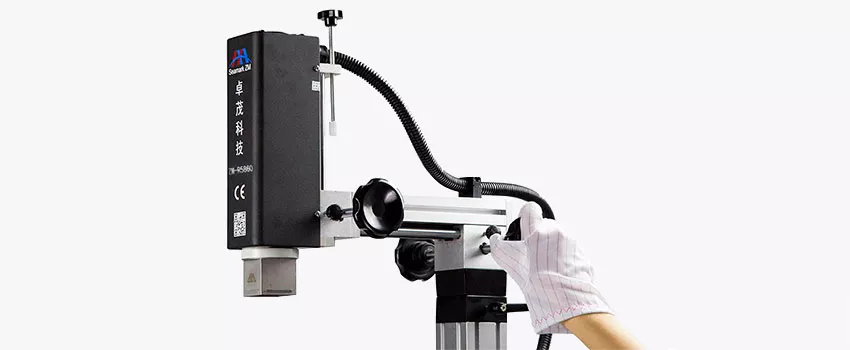

  • Верхний нагреватель ИК станции подвижен и позволяет пользователю точно позиционировать его, как в горизонтальной, так и в вертикальной плоскости над объектом пайки. Нижний нагреватель можно регулировать управлением «вверх-вниз». На верхний термовоздушный нагреватель возможно установить различные насадки, в соответствии с размером микросхемы. Сопла имеют магнитную фиксацию и возможность поворота на 360 градусов.
  • Точный и сбалансированный механизм нагрева с авто системой поддержки температурного профиля делает паяльную платформу оптимальной для работы с компонентами для бессвинцовой пайки.

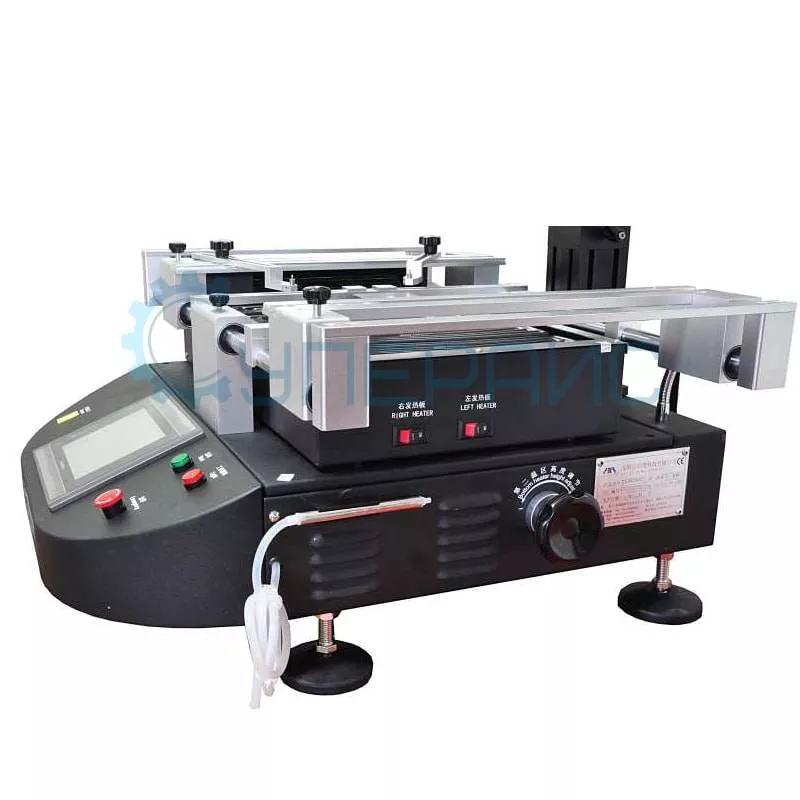

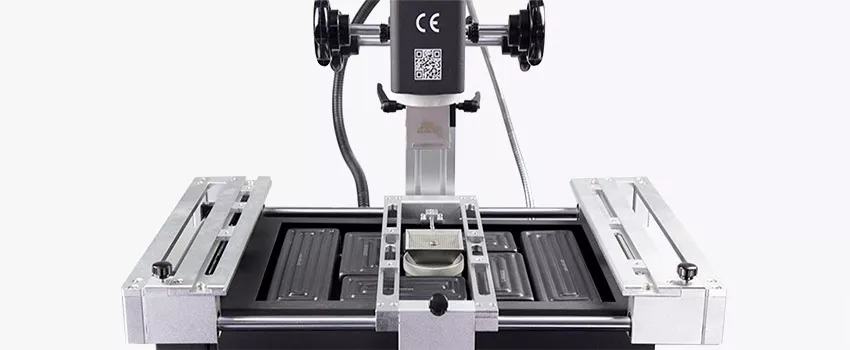

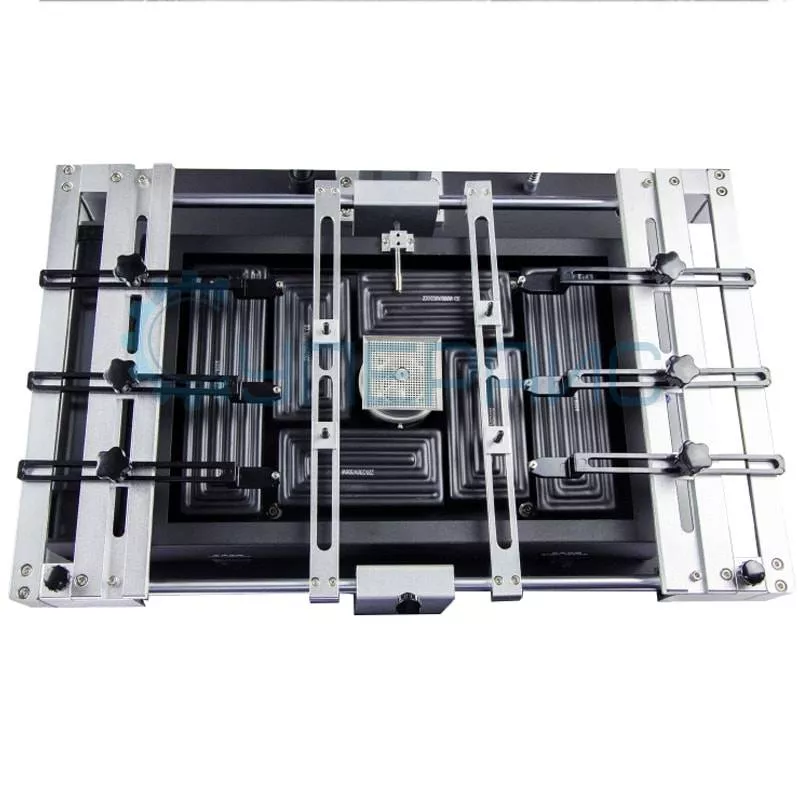

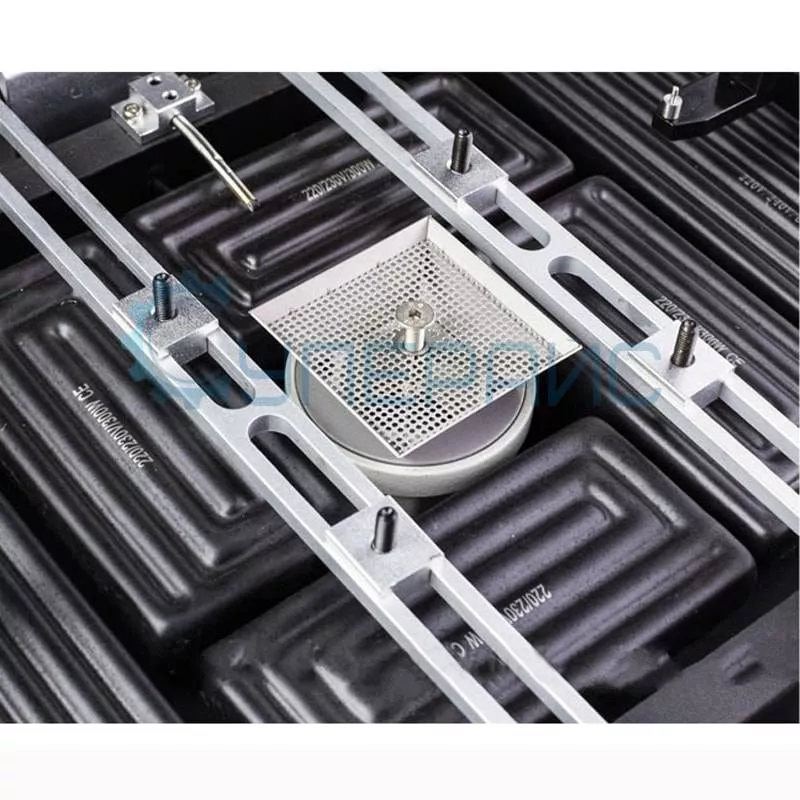

  • Паяльная станция отличается широким рабочим столом и предназначена в основном для работы с платами больших размеров и с высокой тепловой нагрузкой. Оборудована подвижным креплением для закрепления печатной платы с V-образными пазами, исключающими ее искажение в процессе нагрева и остывания. Благодаря держателям и направляющим салазкам возможно установка плат с технологическими полями, а так же и при их отсутствии. Адаптивные регулировки по осям X, Y дают возможность легко и быстро позиционировать ремонтируемый объект относительно термостола.

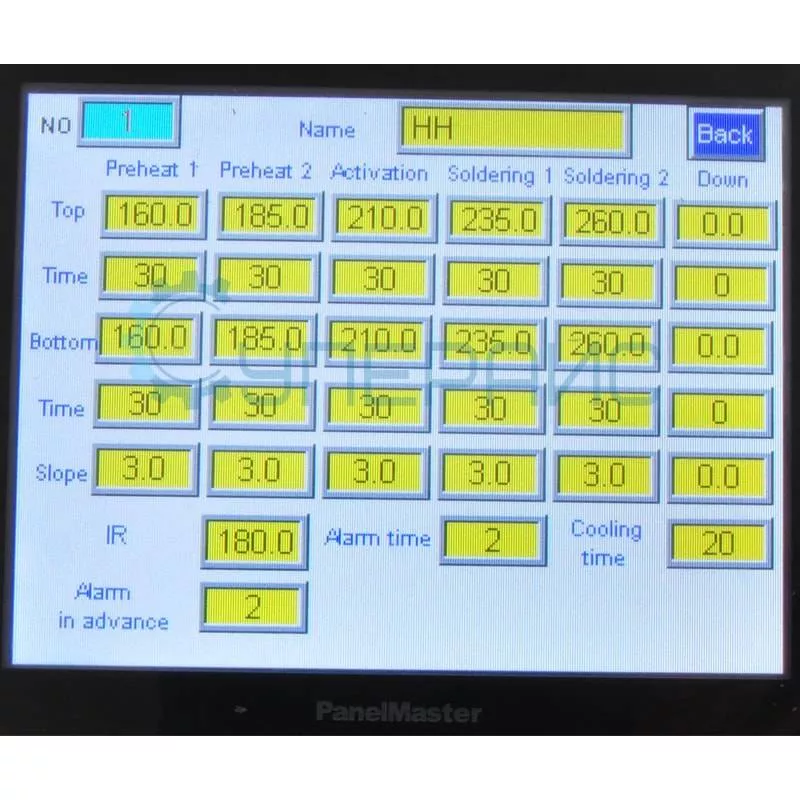

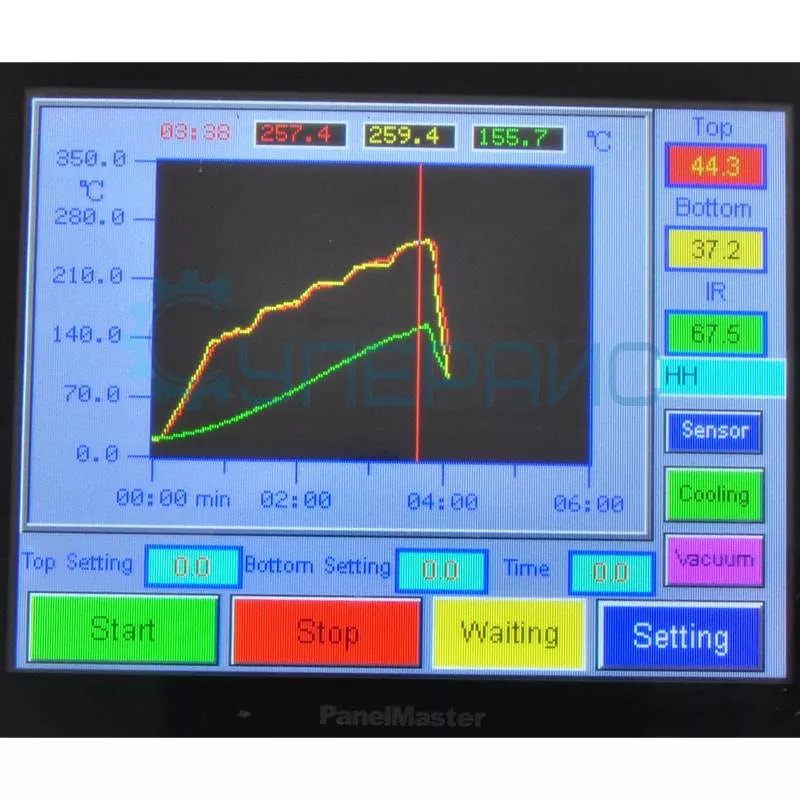

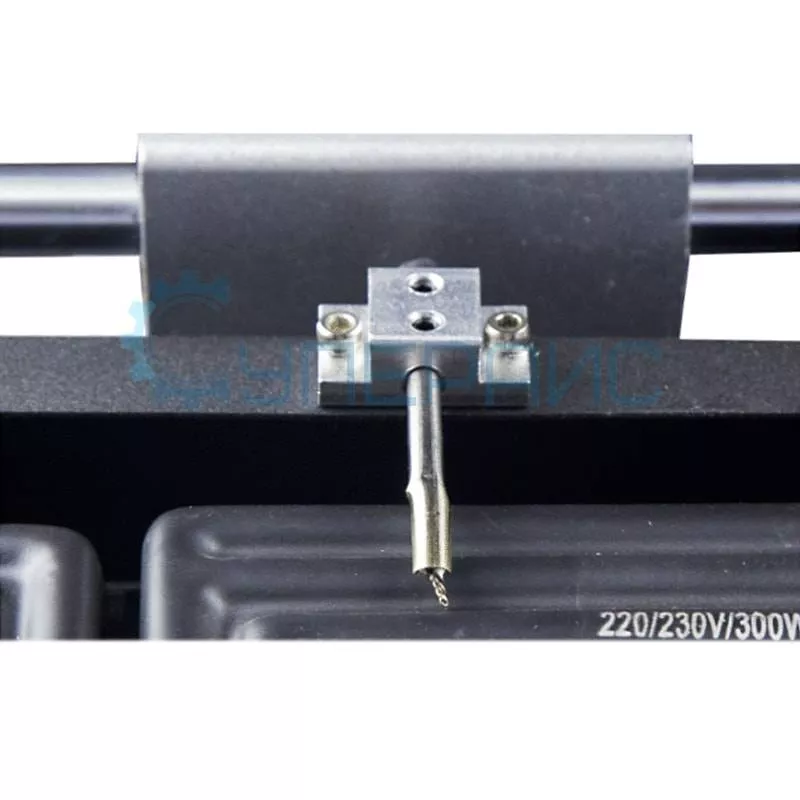

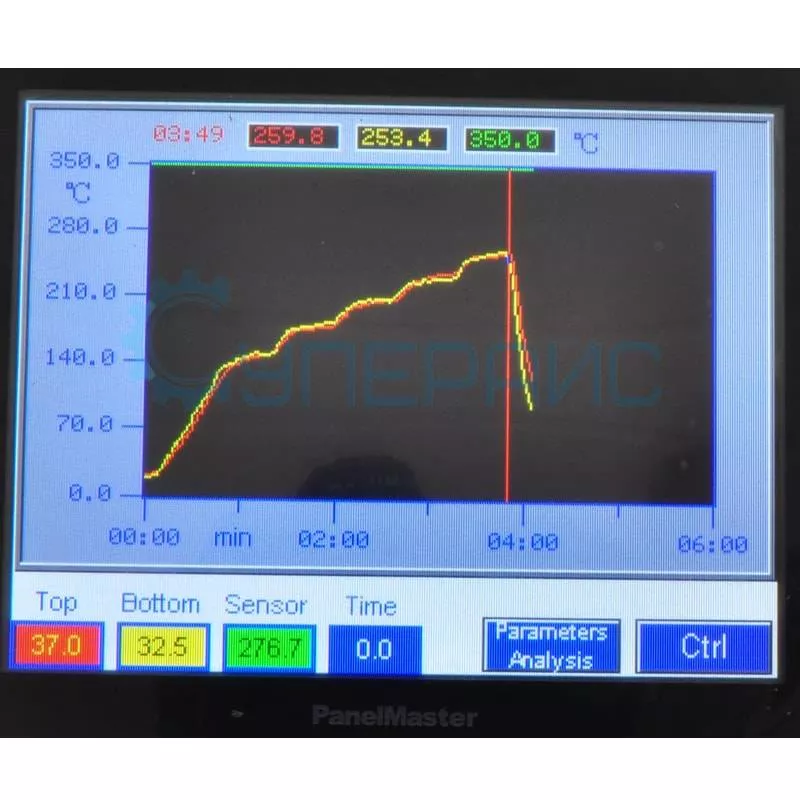

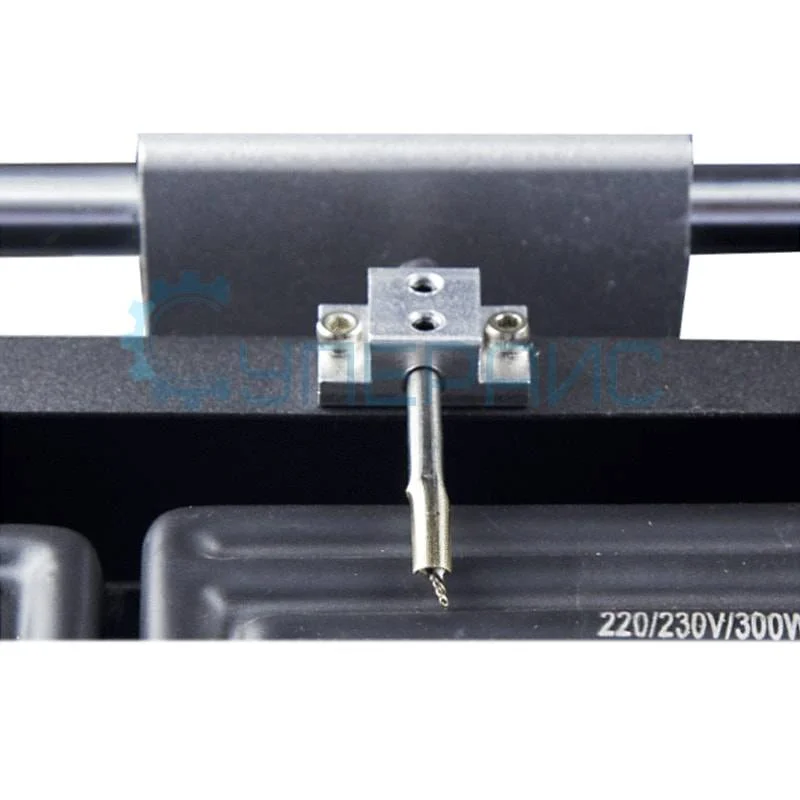

  • Термопрофилирование обеспечивается путем автоматической коррекции температуры нагревателей при помощи обратной связи по температуре датчика, установленного на печатной плате в зоне пайки BGA. Используются термопары K-типа с автоматической системой компенсации температуры в сочетании с PLC-модулем. Можно задать по 6 сегментов как роста температуры, так и поддерживаемой температуры, также имеется возможность сохранять 50 групп температурных кривых.
  • Управление системой производится при помощи сенсорной панели. Многофункциональная операционная система ремонтного центра имеет понятный интерфейс для работы оператора. Доступ ко всем функциям BGA станции осуществляется всего лишь одним или двумя нажатиями на сенсорные кнопки. Для предотвращения несанкционированного доступа предусмотрена защита паролем.
  • Мощный вентилятор перекрестного потока автоматически охлаждает печатную плату после окончания процесса пайки или распайки. Так же система оснащена звуковой индикацией окончания режима монтажа и демонтажа микросхемы.
  • Ремонтный центр сертифицирован, имеет функцию аварийной остановки и отключения питания в случае нештатных ситуаций. Предусмотрен двойной уровень защиты от перегрева.

Паяльно-ремонтная ИК станция Seamark ZM ZM-R5860 – это большие возможности за сравнительно небольшую стоимость

Сфера применения паяльного комплекса чрезвычайно обширна, прежде всего это крупные сервисные центры, обслуживающие современную электронику. Использование данного оборудования позволяет значительно увеличить производительность организации и существенно повысить качество проводимых работ.
