Набор Arduino Starter Kit UNO R3 с модулем реле (расширенный) и 21 уроком

Технические характеристики Arduino UNO R3 Starter Kit

Базовый контроллер	плата UNO R3 (Arduino-совместимый контроллер)
Программирование	среда разработки Arduino IDE
Наличие обучающего материала	есть (на русском языке)
Характеристики контроллера UNO R3
Микроконтроллер	ATmega328
Рабочее напряжение	5 В
Входное напряжение (рекомендуемое)	7-12 В
Входное напряжение (предельное)	6-20 В
Цифровые входы/выходы	14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы	6
Постоянный ток через вход/выход	40 мА
Постоянный ток для вывода 3.3 В	50 мА
Флеш-память	32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика
ОЗУ	2 Кб (ATmega328)
EEPROM	1 Кб (ATmega328)
Тактовая частота	16 МГц
Характеристики сервопривода SG90
Напряжение питания	3.5 - 6 В
Скорость без нагрузки	0.12 с/60° (4.8 В), 0.10 с/60° (6 В)
Вращающий момент при заторможенном роторе	1.5 кг/см (4.8 В) 1.7 кг/см (6 В)
Рабочая "мертвая зона"	5 мкс
Рабочая температура	- 30 ∼ + 60°С
Вес	9 г
Характеристики датчика движения HC-SR501
Напряжение питания	4.8 - 20 В
Статический ток	50 мА
Уровень выходного сигнала	3.3 В / низкий 0 В
Время задержки	0.5 — 200с (регулируемая)
Время блокировки	2.5 с
Угол работы	< 100
Определение объектов	23 мм
Рабочая температура	- 15 ∼ + 70°С
Габариты	33 x 25 x 24 мм

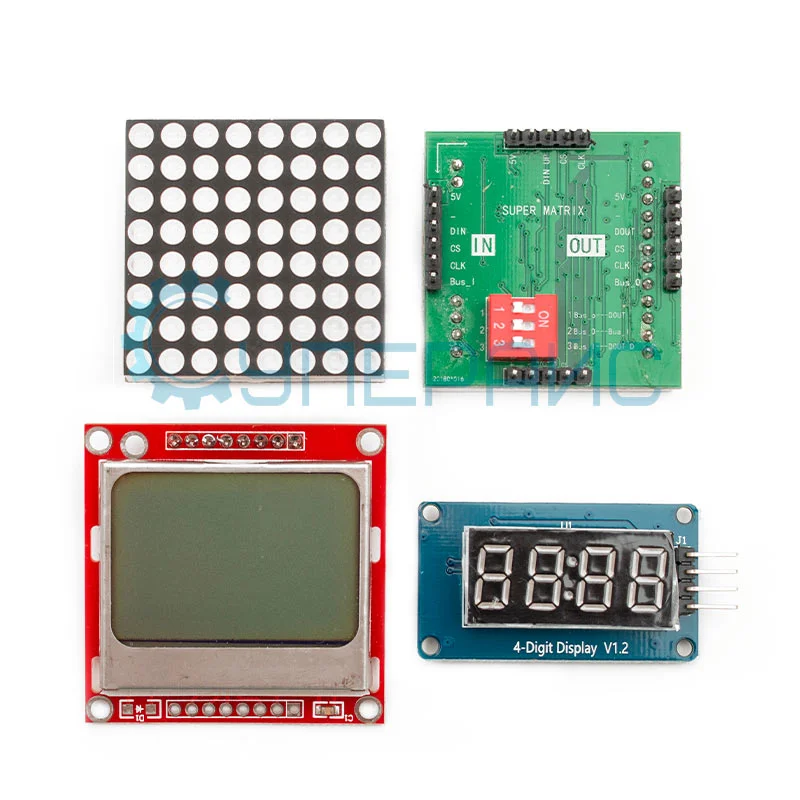

Характеристики LED матрицы 8х8
Тип матрицы	LED
Количество светодиодов	64 шт
Размерность матрицы	8 х 8
Контакты модуля	VCC, GND, CE, MOSI, SCLK
Область применения	графический индикатор
Интерфейс	SPI
Рабочее напряжение	DC 5 В
Потребляемый ток	до 35 мА
Рабочая температура	- 20°С - 60°С
Температура хранения	- 30°С - 70°С
Относительная влажность	10 % ~ 95 %
Размер модуля	64 х 63 мм
Вес	∼ 20 грамм
Характеристики LCD-дисплея 1602
Входное напряжение	DC 5 В
Размер дисплея	2.6 дюйма
Тип дисплея	2 строки по 16 символов
Цвет подсветки	синий
Цвет символов	белый
Габариты	80 x 35 x 11 мм
Контакты	VSS - «-» питание модуля, VDD - «+» питание модуля, VO - вывод управления контрастом, RS - выбор регистра, RW - выбор режима записи или чтения (при подключении к земле, устанавливается режим записи), E - строб по спаду, DB0-DB3 - биты интерфейса, DB4-DB7 - биты интерфейса, A - «+» питание подсветки, K - «-» питание подсветки

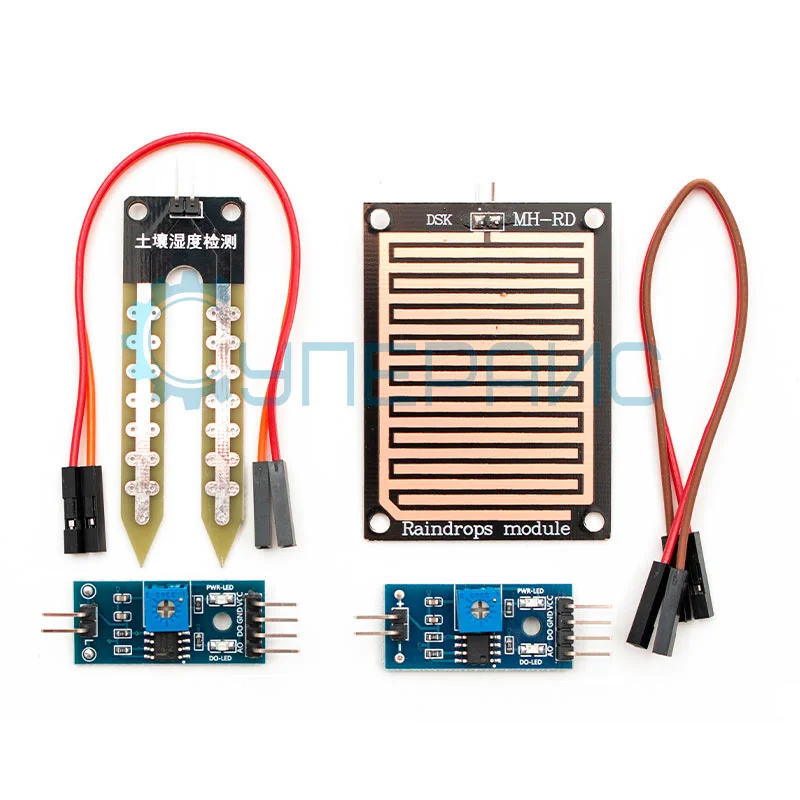

Характеристики датчика влажности почвы FC-28
Зонд
Размер	90 х 58 х 8 мм
Вес	7 г
Контроллер
Входное напряжение	3.3 - 5 В
Выходное напряжение	0 - 4.2 В
Входной ток	50 мА
Длина кабеля	200 мм
Размер	30 х 15 мм
Вес	11 г
Характеристики LCD дисплея 5110
Тип дисплея	LCD STN
Разрешение	84х48 точек
Размер экрана	1.6"
Тип подсветки	LED
Цвет подсветки	красная
Контроллер	PCD8544
Тип выводимой информации	символьный (латиница) и графическая информация
Управление температурным режимом	есть
Режимы работы	нормальный, инверсия изображения, пустой экран и “все точки включены”
Поддержка платформ	Arduino
Контакты модуля	VCC - питание 3.3 В GND - общий провод SCE включение, активный низкий уровень Reset - сброс, активный низкий уровень D/C - данные/команда: 0 – данные, 1 – команда SDIN - вход интерфейса SCLC - тактовый сигнал LED - подсветка (для модулей на красной плате соединить с общим GND)
Интерфейс	SPI
Напряжение питания	2.7 - 3.3 В
Ток	с отключенной подсветкой 5 мА с включенной подсветкой 20 мА
Тактовая частота	до 4 МГц
Рабочая температура	0°С - 50°С
Температура хранения	- 10°С - 70°С
Относительная влажность	10 % ~ 95 %
Габариты	45 x 45 х 6 мм
Вес	∼ 80 грамм
Номинальное напряжение	2 - 5.5 В
Потребляемый ток	менее 300 нА
Энергопотребление	до 1 МВт
Рабочая частота	32.768 КГц
ОЗУ	31 байт
Температурный режим	от - 40°C до 85°C
Габариты	44 × 23 × 11 мм
Вес	7 г

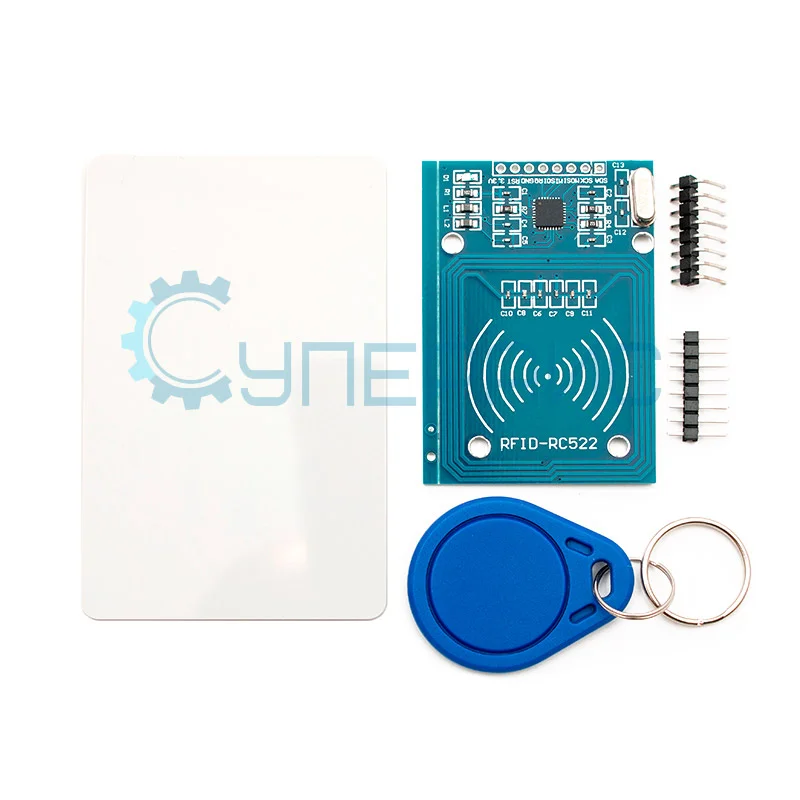

Характеристики RFID-модуля RC52
Напряжение питания	3.3 В
Потребляемый ток	13 - 26 мА
Рабочая частота	13.56 КГц
Дальность считывания	0 - 60 мм
Интерфейс	SPI
Скорость передачи	максимальная 10 МБит/с
Габариты	40 × 60 мм
Контакты	SDA – выбор ведомого, SCK –сигнал синхронизации, MOSI – выход ведущего, вход ведомого, MISO – вход ведущего, выход ведомого, RST – вывод для сброса, IRQ – вывод прерывания, GND – земля, Vcc –питание 3.3 В
Характеристики датчика DHT11
Напряжение питания	3.5 - 5.5 В
Ток питания	в режиме измерения 0.3 mA, в режиме ожидания 60 μA
Определение влажности	20 – 80%, с точностью 5%
Определение температуры	0–50°С, с точностью 2%
Частота опроса	не более 1 Гц (не более одного раза в 1 сек)
Габариты	15.5 × 12.5 мм
Контакты	1 - VCC - (питание 3–5 В), 2 - DATA - (вывод данных), 3 - не используется, 4 - GND - (земля)
Характеристики дальномера HC SR04
Напряжение питания	5 В
Рабочий ток	15 мА
Ток в режиме ожидания	< 2 мА
Угол обзора	15°
Сенсорное разрешение	0.3 см
Угол измерения	30°
Ширина импульса	10-6с
Контакты	контакт питания положительного типа – +5В, Trig (Т) – выход сигнала входа, Echo (R) – вывод сигнала выхода, GND – вывод «Земля»
Характеристики датчика дыма MQ-2
Напряжение питания датчика	3.5 - 5 В
Напряжение питания нагревателя	5 В
Потребляемый ток	150 мА
Габариты	25.4 × 25.4 мм
Диапазон измерений	пропан: 200–5000 ppm, бутан: 300–5000 ppm, метан: 500–20000 ppm, водород: 300–5000 ppm
Контакты	1ая группа: сигнальный (S) — выходной сигнал сенсора. Подключите к аналоговому входу микроконтроллера, питание (V) — питание датчика. Соедините с рабочим напряжением микроконтроллера. земля (G) — соедините с пином GND микроконтроллера 2я группа: сигнальный (E) — управление питанием нагревателя. Подключите к цифровому пину микроконтроллера, питание (H) — питание нагревателя. Соедините с пином 5 В, земля (G) — соедините с пином GND микроконтроллера
Общие характеристики
Габариты упаковки	225 x 160 x 120 мм
Вес брутто	1,2 кг

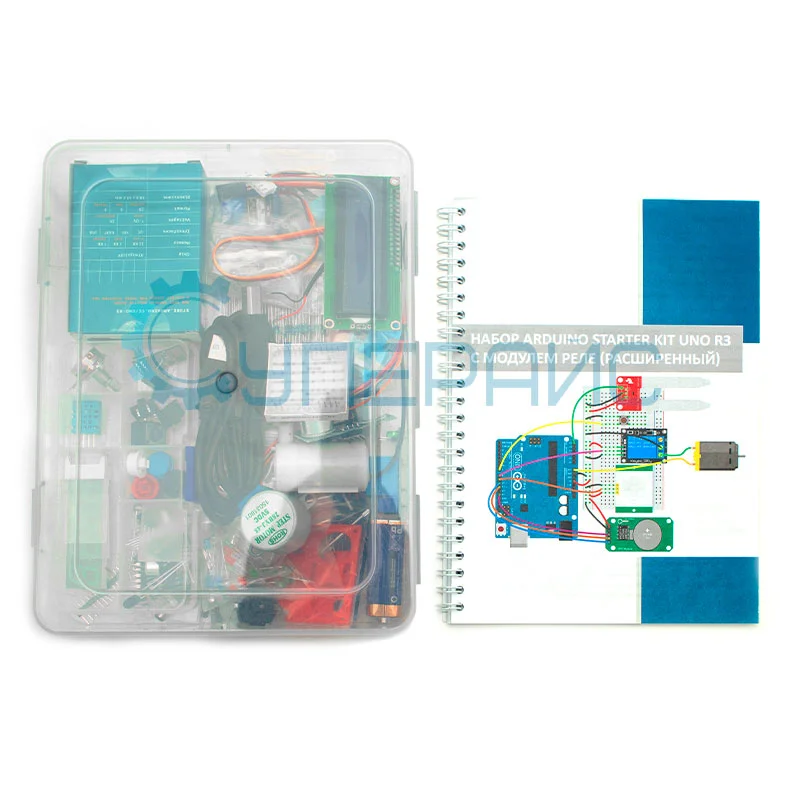

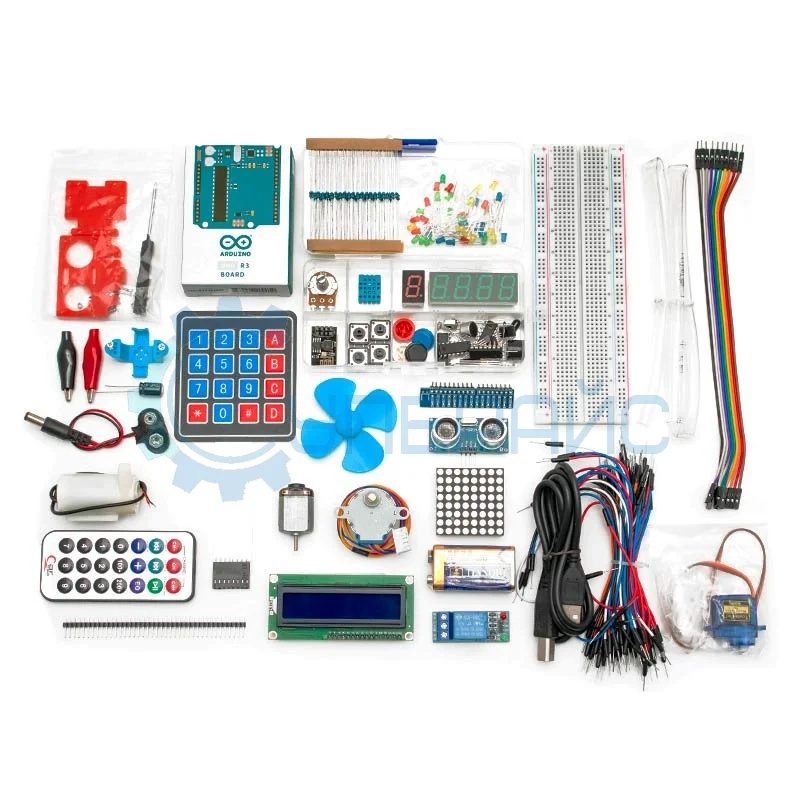

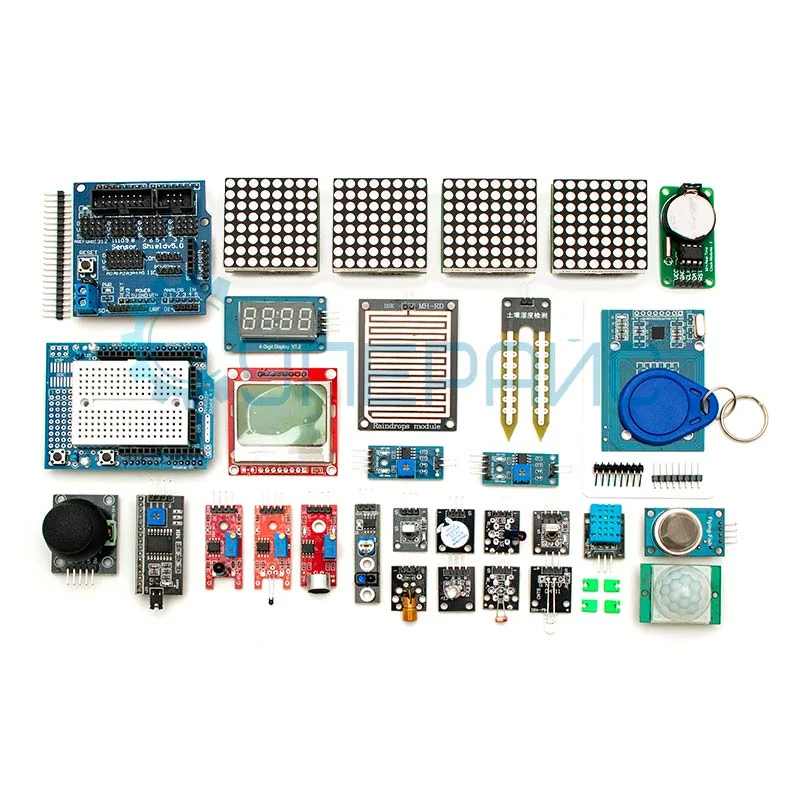

Комплектация:
	плата Arduino UNO R3 (оригинал) – 1 шт

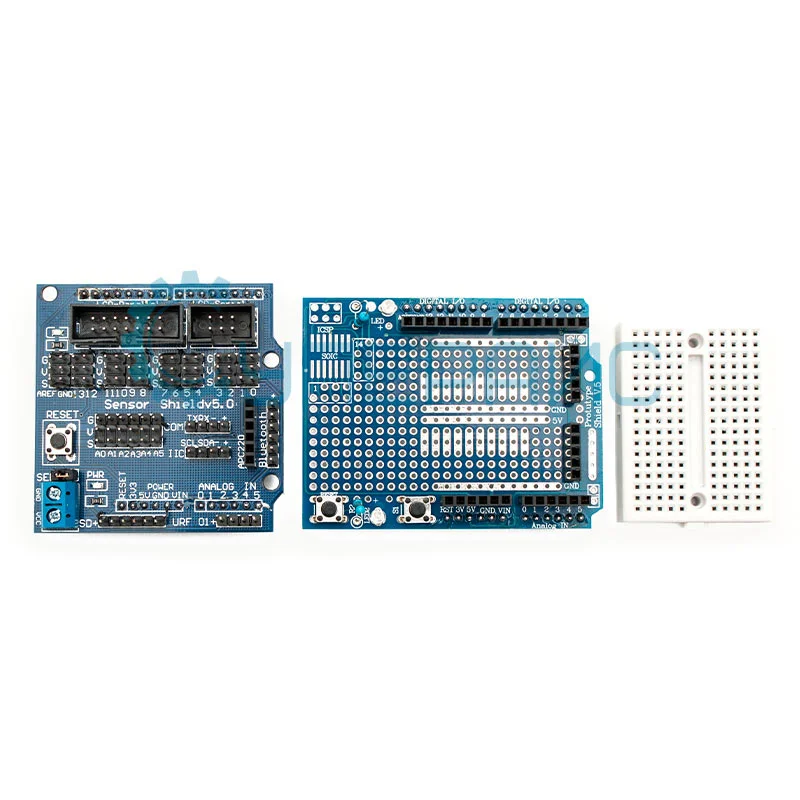

	плата расширения Arduino Shield – 1 шт
	плата расширения Arduino Sensor Shield – 1 шт
	беспаечная макетная плата – 1 шт
	малая макетная плата – 1 шт
	дисплей LCD1602 – 1 шт
	графический дисплей для Nokia 5110 – 1 шт
	светодиодная матрица 8 х 8 – 1 шт
	светодиодная матрица 8 х 32 – 1 шт
	4-х разрядный цифровой индикатор – 1 шт
	одноразрядный цифровой индикатор – 1 шт
	светодиоды зеленые – 5 шт
	светодиоды красные – 10 шт
	светодиоды желтые – 5 шт
	демультиплексор 74HC138 – 1 шт
	сдвиговый регистр 74HC164 – 1 шт
	сдвиговый регистр 74HC595 – 1 шт
	микросхема DS1302 – 1 шт
	микросхема 24C02 – 1 шт
	потенциометр – 1 шт
	фоторезистор – 2 шт
	инфракрасный передатчик – 1 шт
	трехцветный светодиод – 1 шт
	датчик Холла – 1 шт
	резисторы на 4,7 кОм, резисторы на 1 кОм, резисторы на 10 кОм – 1 комплект
	матричная клавиатура – 1 шт
	инфракрасный приемник – 1 шт
	термистор – 1 шт
	датчик огня – 1 шт
	переключатель наклона – 1 шт
	кварцевый резонатор – 1 шт
	зуммер пассивный – 1 шт
	микрофон – 1 шт
	модуль джойстика PS2 – 1 шт
	ультразвуковой модуль HC-SR04 – 1 шт
	тактовые кнопки с крышками (разного цвета) – 4 шт
	Wi-Fi модуль – 1 шт
	модуль реле – 1 шт
	модуль микрофона – 1 шт
	модуль ИК передатчика – 1 шт
	модуль датчика наклона – 1 шт
	модуль лазера – 1 шт
	модуль датчика линии – 1 шт
	модуль датчика огня – 1 шт
	модуль датчика температуры – 1 шт
	модуль пьезоизлучателя – 1 шт
	модуль ИК светодиода – 1 шт
	модуль светодиода – 1 шт
	модуль фоторезистора – 1 шт
	модуль датчика дождя – 1 шт
	4х-значный дисплейный модуль – 1 шт
	модуль 1602 LCD конвертора в IIC/I2C – 1 шт
	модуль часов реального времени с батареей DS1302 – 1 шт
	считыватель RFID RC522 13.56MHz c картой и брелком – 1 шт
	модуль датчика дыма MQ-2 – 1 шт
	датчик влажности и температуры DHT11 – 1 шт
	датчик движения HC-SR501 – 1 шт
	модуль датчика влажности почвы FC-28 – 1 шт
	модуль RGB светодиода – 1 шт
	светодиодный индикатор "бегущие огни" – 1 шт
	ИК пульт управления – 1 шт
	вентилятор – 1 шт
	набор для крепления ультразвукового дальномера с отверткой – 1 комплект
	двигатель – 1 шт
	шаговый 4-х фазный двигатель 5V с микросхемой ULN2003 – 1 шт
	сервопривод TowerPro SG90 – 1 шт
	рулевой механизм с кронштейном – 1 шт
	соединительные провода – 1 комплект
	соединительные Dupont провода (папа-мама) – 10 шт
	батарея типа «Крона» 9 В – 1 шт
	адаптер для батареи – 1 шт
	мини насос – 1 шт
	трубка пластиковая – 1 шт
	USB Кабель для Arduino Uno R3 – 1 шт
	пластиковый контейнер – 1 шт

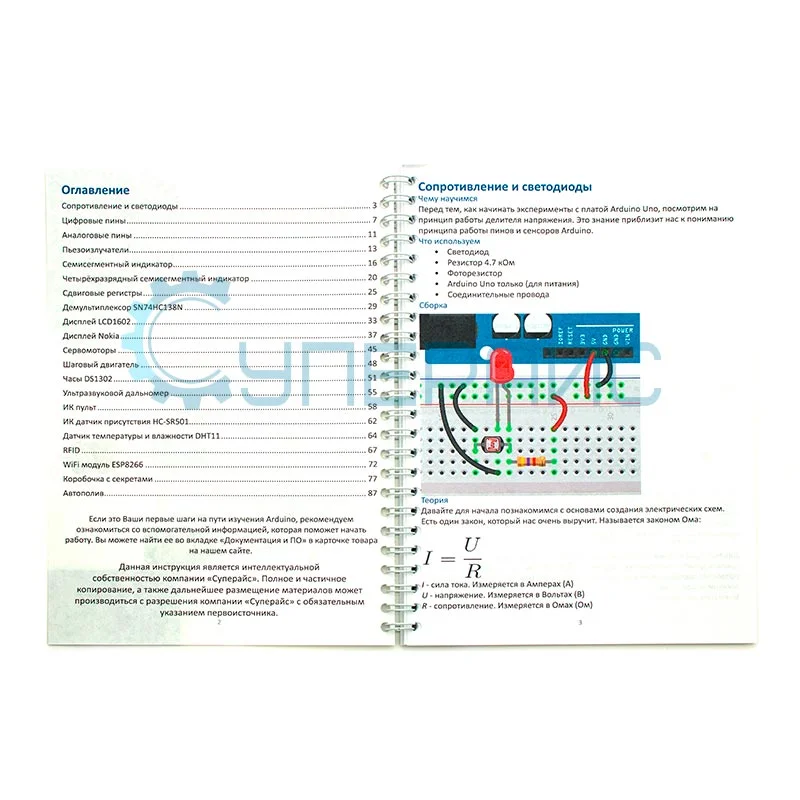

	учебное пособие (21 урок) – 1 шт

Набор Arduino Starter Kit UNO R3 дополненный реле модулем

Откройте мир робототехники: расширенный набор Arduino Starter Kit UNO R3, в который входит модуль реле - это подходящий выбор для начинающих инженеров, детей и подростков. Дополнительно входят датчик влажности и температуры, ультразвуковой модуль, модуль Wi-Fi, другие компоненты. Особенностью набора выступает модуль реле, который управляет высоковольтными электронными устройствами, давая возможность подключать к плате электронные детали, рассчитанные на высокую мощность. Реле расширяет опции управления электроприборами, предлагая много интересных вариантов.

В построении робота поможет контроллер UNO R3, который совместим со средой Arduino и открывает перед пользователем широкие возможности для творчества.

Доступен 21 урок на русском языке: пошаговые инструкции, а также примеры помогут освоить основы Arduino и начать создавать новые проекты.

Детали соединяются без пайки, что подойдёт начинающим пользователям и не вызовет сложностей.

Этот набор с UNO R3 поможет изучить основы программирования, освоить среду Arduino, научиться управлять электронными устройствами.

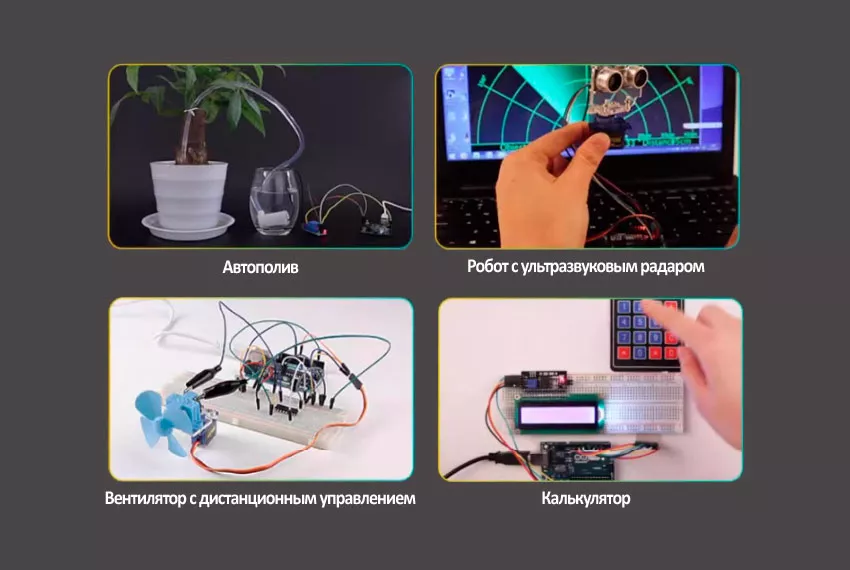

Это возможность построить свои проекты, реализовать идеи и создать уникальные устройства.

В комплект входит понятная инструкция: уроки доступны для начинающих, с подробными описаниями.

Вы сможете пройти обучение по программированию, чтобы овладеть полезными навыками, востребованными в современном мире.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
