Набор CreateBlock с отладочной платой CreatePi для Arduino UNO

Технические характеристики CreateBlock

Базовый контроллер	плата Arduino UNO (оригинал)
Программирование	С++

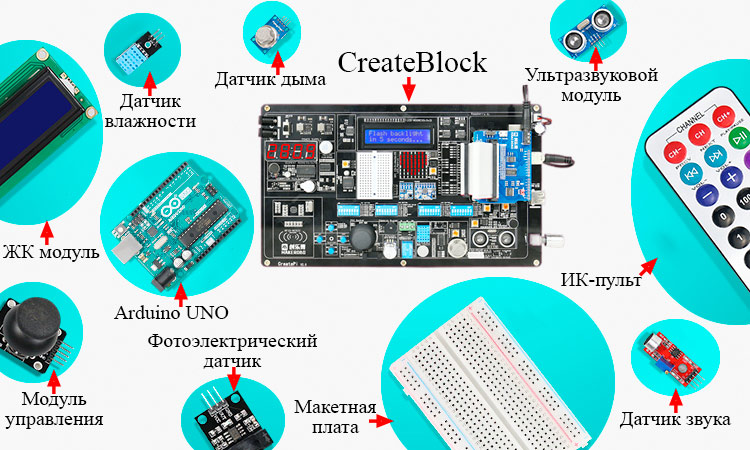

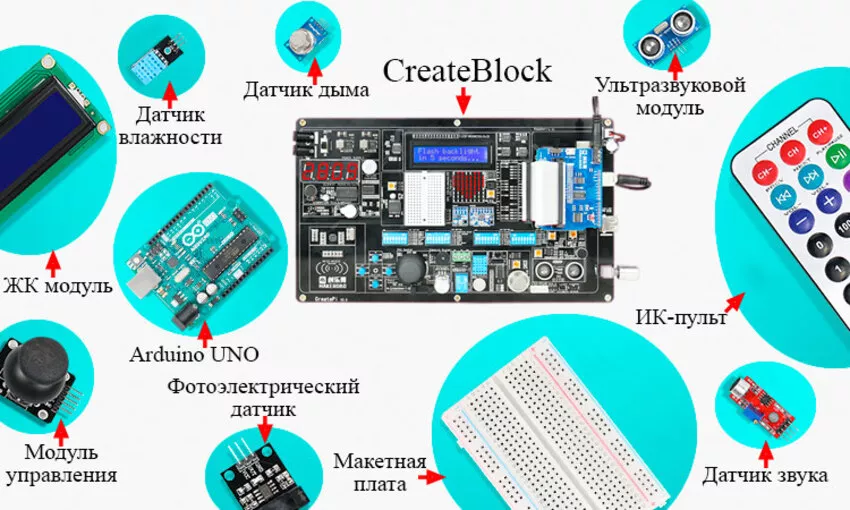

Модули	1. светодиодный модуль LED 2. активный зуммер 3. 4 кнопки 4. ретранслятор 5.мини-вибрационный двигатель 6. датчик звука 7.модуль датчика интенсивности и яркости света 8. датчик температуры и влажности DHT11 9. датчик движения PIR 10. ультразвуковой дальномер 11. RFID считыватель 12. жк дисплей LCD 13.модуль сервопривода 14. шаговый двигатель 15. матричный дисплей 16. дисплей часов (4-битный) 17. сенсорный датчик 18. датчик наклона 19. датчик RGB-LED 20. ИК модуль дистанционного управления 21. воспроизведение музыки с пассивным зуммером 22. датчик пламени 23. датчик дыма 24. ИК датчик обхода препятствий 25. фотоэлектрический датчик 26.датчик Холла 27. модуль дистанционного управления PS2 28.цифровой модуль угла поворота 29. датчик Геркона 30. фоточувствительный датчик 31. потенциометр 32. датчик тепла 33. датчик температуры DS18b20 34. датчик атмосферного давления BMP180 35. датчик магниточувствительный MPU6050 36. модуль часов реального времени DS1302 37. модуль воспроизведения музыки в формате MP3 38. светодиодный макет
Характеристики контроллера UNO R3
Микроконтроллер	ATmega328
Рабочее напряжение	5 В
Входное напряжение (рекомендуемое)	7-12 В
Входное напряжение (предельное)	6-20 В
Цифровые входы/выходы	14 (6 из которых могут использоваться как выходы ШИМ)
Аналоговые входы	6
Постоянный ток через вход/выход	40 мА
Постоянный ток для вывода 3.3 В	50 мА
Флеш-память	32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика
ОЗУ	2 Кб (ATmega328)
EEPROM	1 Кб (ATmega328)
Тактовая частота	16 МГц
Характеристики датчика DHT11
Напряжение питания	3.5 - 5.5 В
Ток питания	в режиме измерения 0.3 mA, в режиме ожидания 60 μA
Определение влажности	20 – 80%, с точностью 5%
Определение температуры	0–50°С, с точностью 2%
Частота опроса	не более 1 Гц (не более одного раза в 1 сек)
Габариты	15.5 × 12.5 мм
Контакты	1 - VCC - (питание 3–5 В), 2 - DATA - (вывод данных), 3 - не используется, 4 - GND - (земля)
Характеристики датчика DS18B20
Диапазон	- 55 - 125 °C
Точность	0.5°C
Разрешение	9 - 12 бит (0.48 - 0.06°C)
Питание	3 - 5.5 В
Период выдачи результата	750 мс при точности 12 бит, 94 мс при точности 9 бит
Интерфейс связи	1-Wire (OneWire)
Корпус	TO-92, SOIC-8 или герметичное исполнение
Применение	высокоточный цифровой датчик температуры
Характеристики датчика BMP180
Напряжение питания	3.3 В – 5 В
Рабочий ток	0.5 мA
Диапазон измеряемого давления	300 гПа – 1100 гПа
Интерфейс	I2C
Время срабатывания	4.5 мс
Точность измерения давления	0.1 гектопаскаль
Точность измерения температуры	0.1°С
Габариты	15 х 14 мм
Применение	сенсорный датчик, позволяющий измерить атмосферное давления и температуру окружающей среды
Характеристики сервопривода SG90
Напряжение питания	3.5 - 6 В
Скорость без нагрузки	0.12 с/60° (4.8 В), 0.10 с/60° (6 В)
Вращающий момент при заторможенном роторе	1.5 кг/см (4.8 В) 1.7 кг/см (6 В)
Рабочая "мертвая зона"	5 мкс
Рабочая температура	- 30 ∼ + 60°С
Вес	9 г
Характеристики датчика DS1302
Напряжение питания	2 В – 5.5 В
Потребляемый ток	менее 300 нА
Энергопотребление	до 1 МВт
Рабочая частота	32.768 КГц
Температурный режим	- 40°C - 85°C
Габариты	44 х 23 х 11 мм
Применение	модуль часов реального времени с возможностью бесперебойного питания от литиевой батарейки
Общие характеристики
Выходной ток	12 В, 5 А
Выход	USB, динамик
Габариты упаковки	330 x 210 x 190 мм
Вес брутто	2 кг

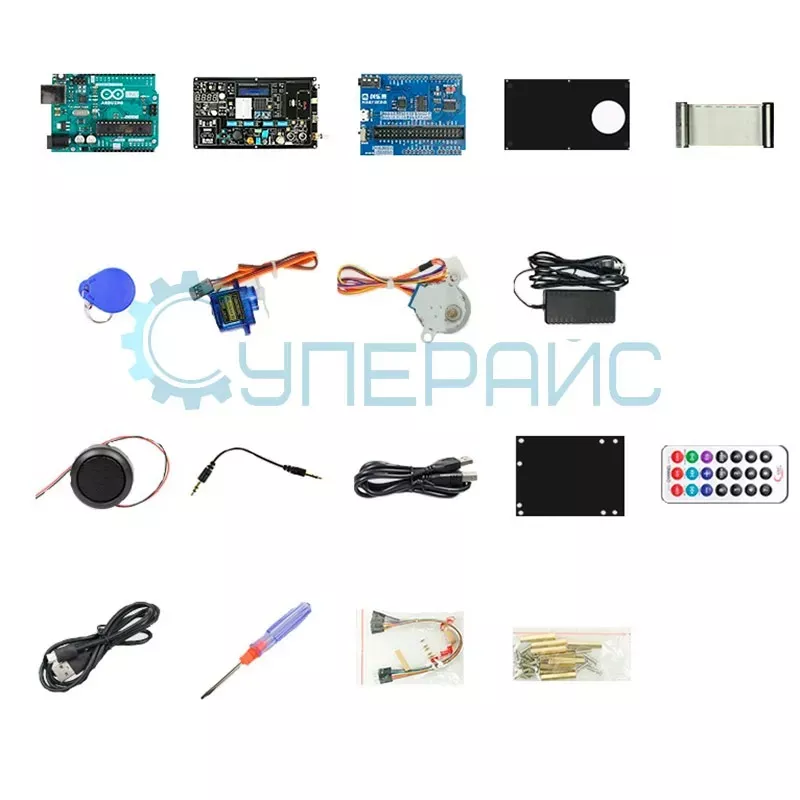

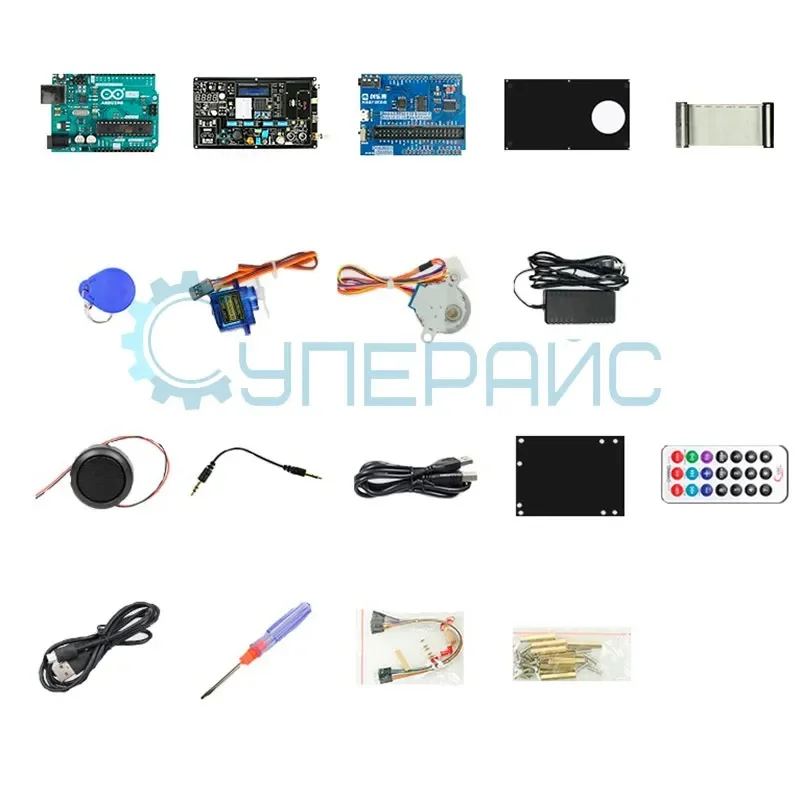

Комплектация
	плата Arduino UNO R3 (оригинал) – 1 шт
	CreateBlock – 1 шт

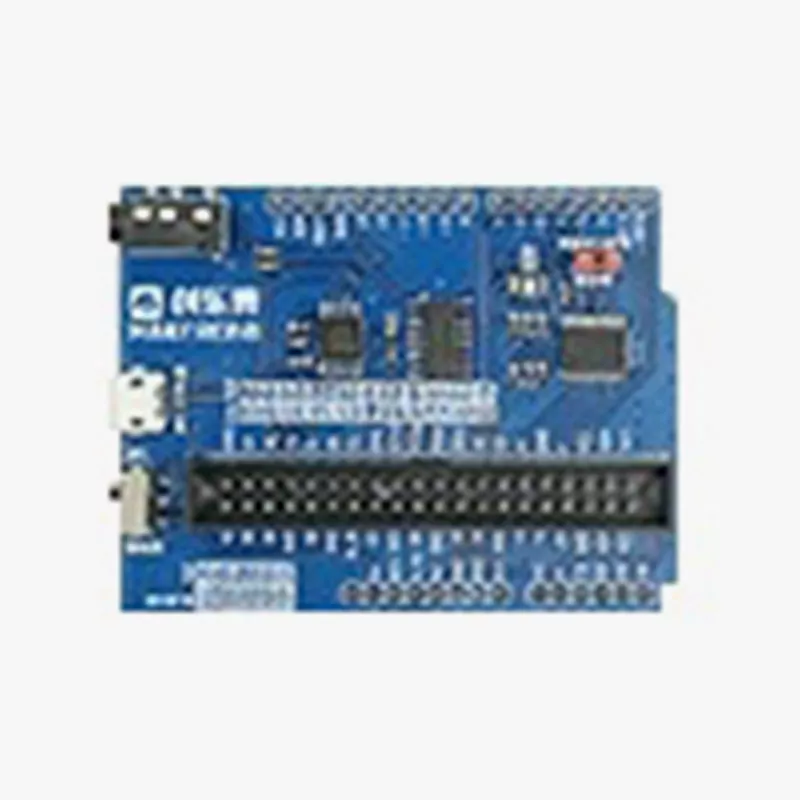

	плата расширения - 1 шт

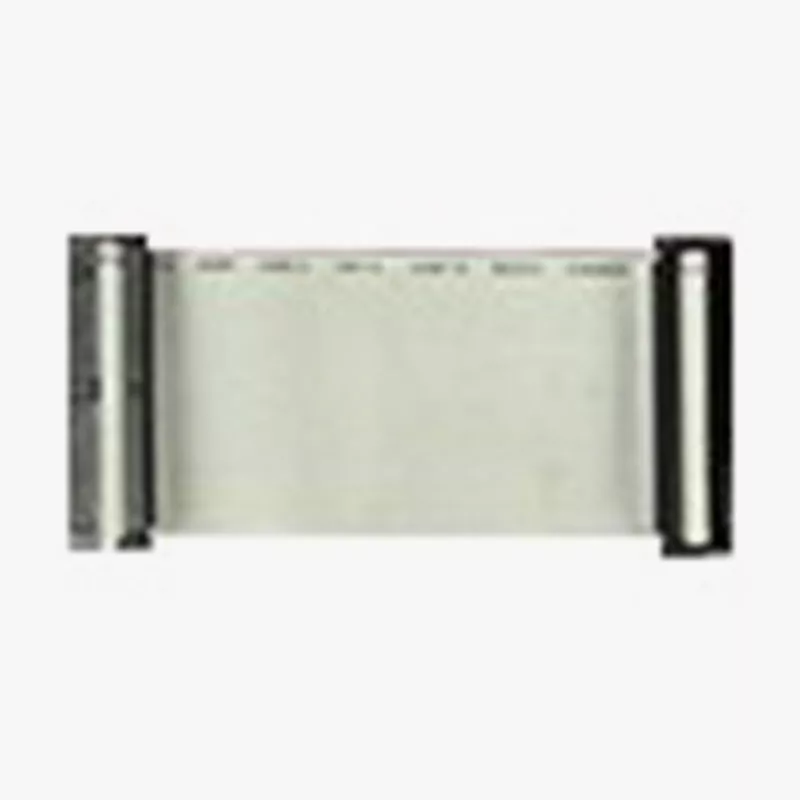

	кабель 40pin - 1 шт

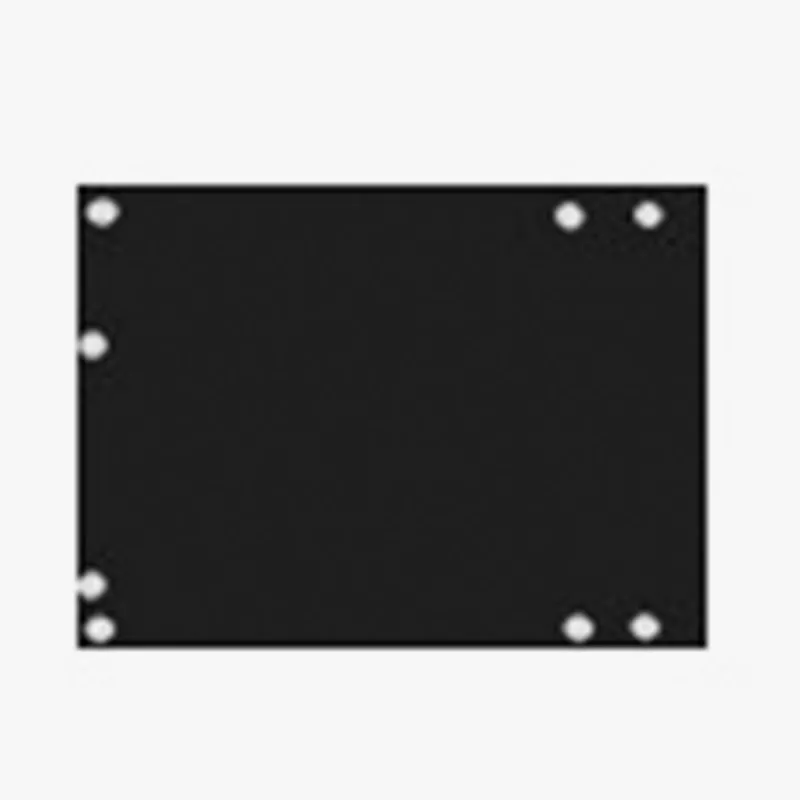

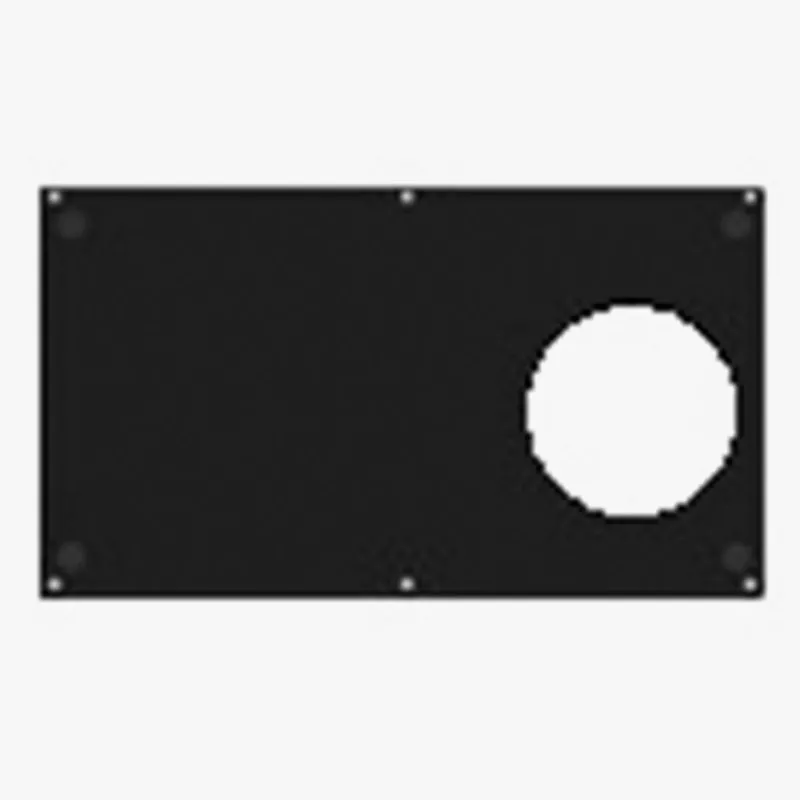

	нижняя пластина - 1 шт

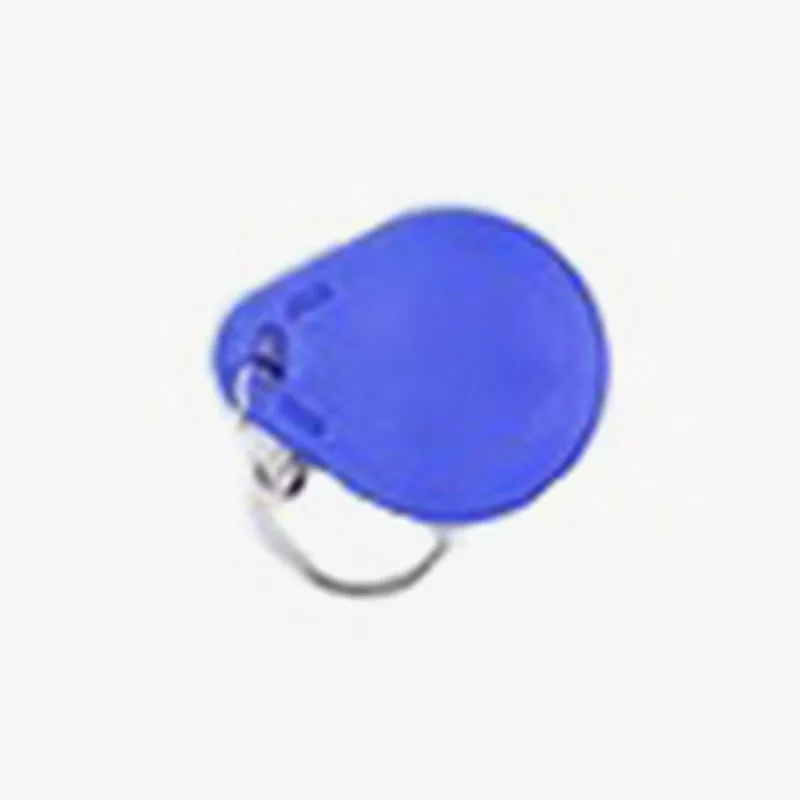

	RFID брелок- 1 шт
	сервопривод – 1 шт
	двигатель - 1 шт

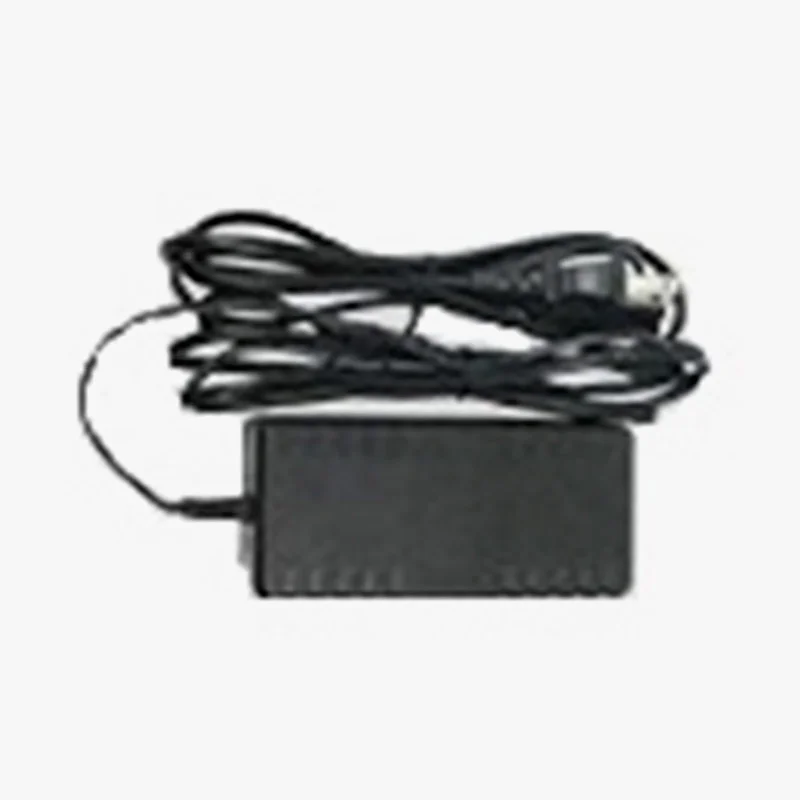

	адаптер питания - 1 шт

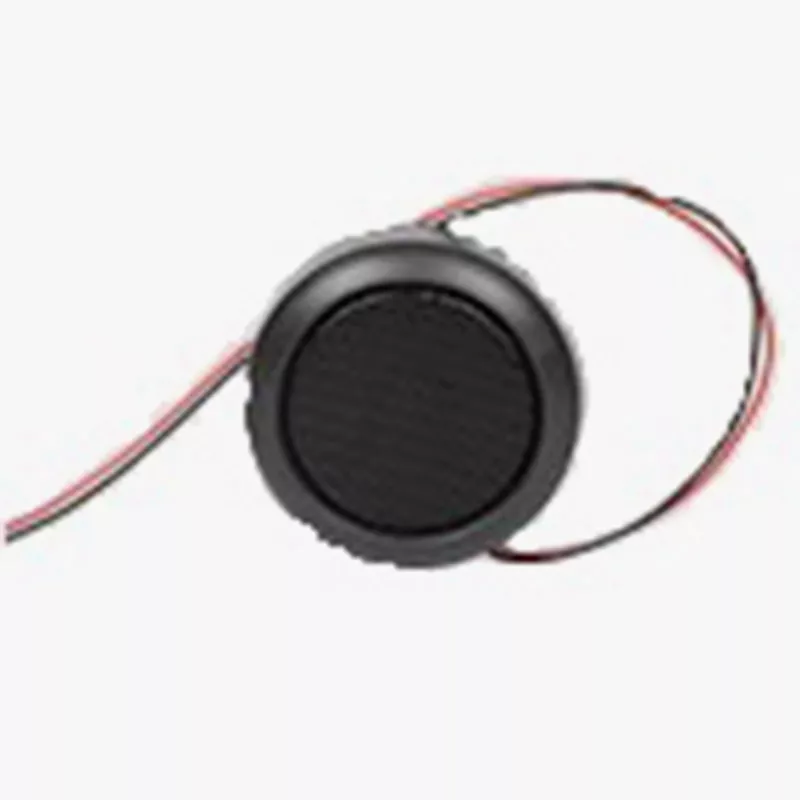

	динамик - 1 шт

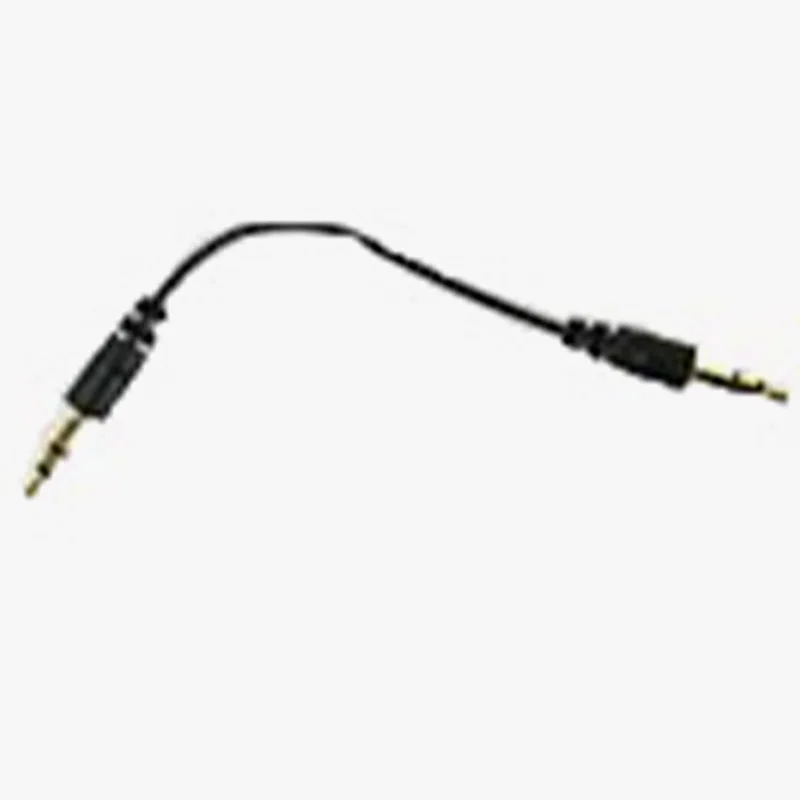

	аудиокабель - 1 шт
	USB кабель – 1 шт
	крепежная деталь - 1 шт

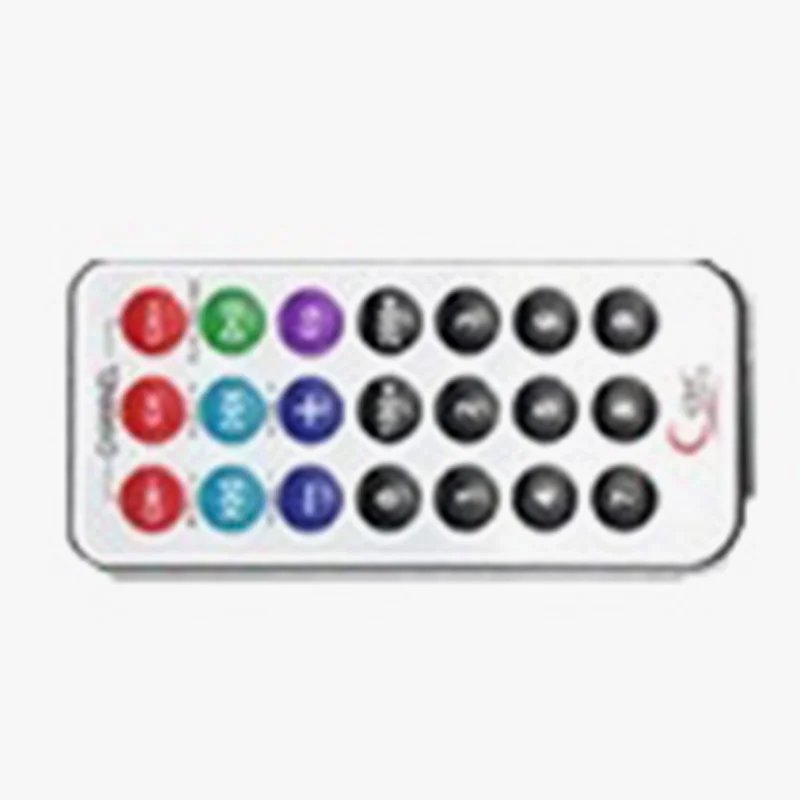

	пульт ДУ - 1 шт
	USB кабель – 1 шт

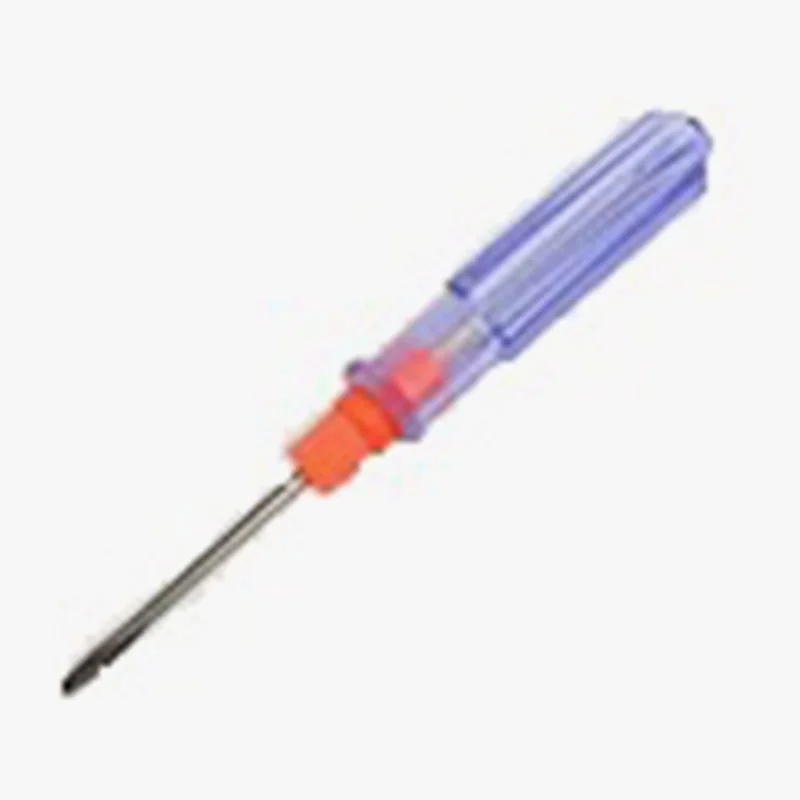

	отвертка - 1 шт

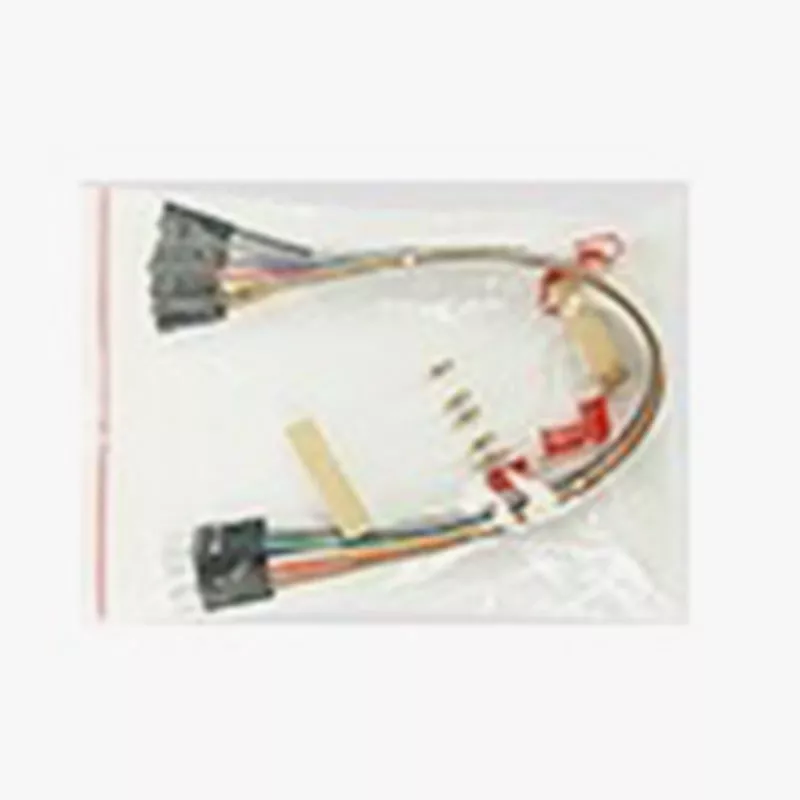

	кабель DIY - 1 шт

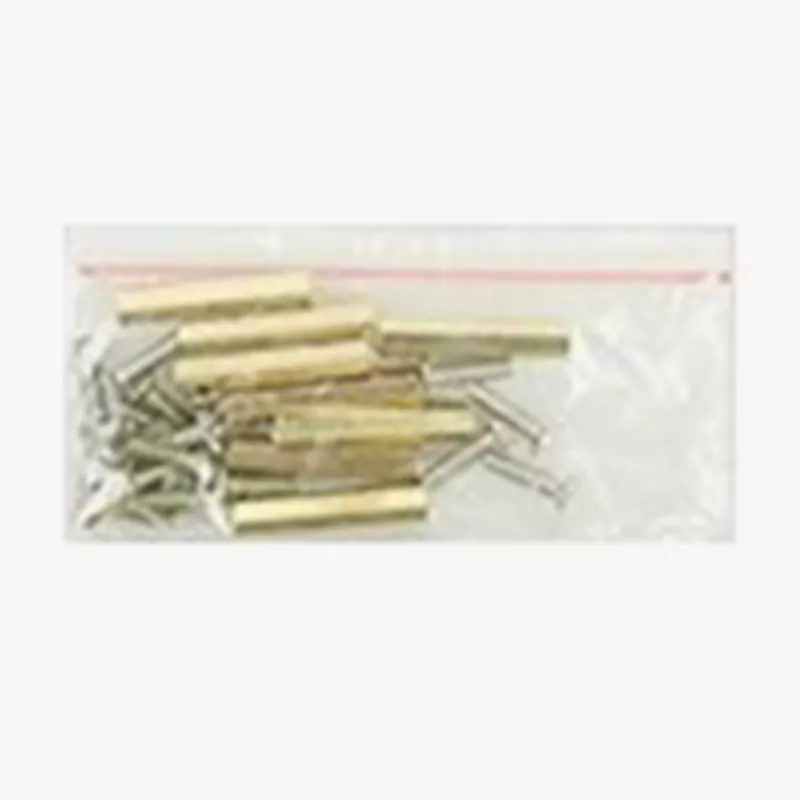

	крепежные элементы - 1 шт

Обучающий комплект модулей CreateBlock

CreateBlock для Arduino UNO представляет собой доступный комплект деталей для тех, кто интересуется миром робототехники и программирования. Этот набор с отладочной платой CreatePi создан для упрощения процесса разработки и тестирования проектов, что делает его подходящим инструментом как для новичков, так и для опытных разработчиков.

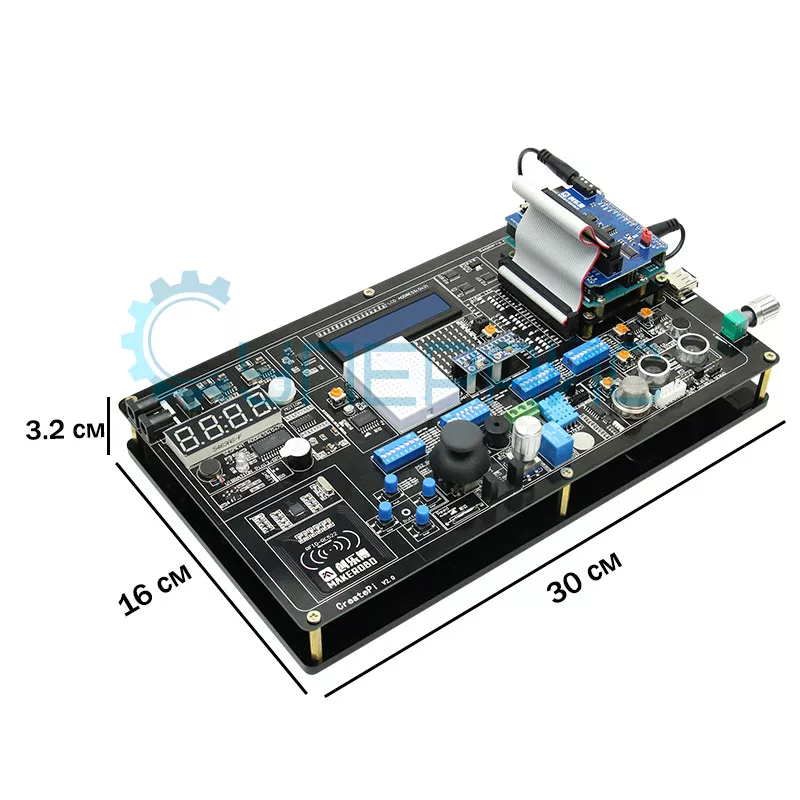

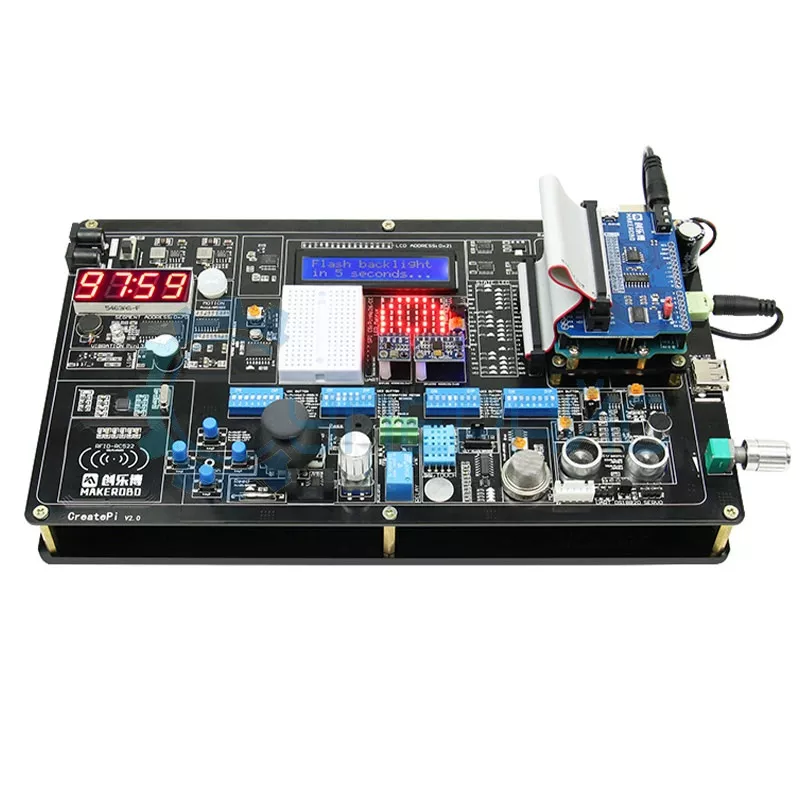

Базовым элементом набора выступает плата CreatePi - основа для подключения модулей и компонентов. Плата обеспечивает дружелюбный интерфейс для реализации пользовательских идей, помогает легко интегрировать датчики, а также исполнительные механизмы, расширяя возможности для работы. Благодаря компактному продуманному дизайну отладочная плата упрощает как сборку, так и последующую отладку программного обеспечения.

Такие робототехнические наборы, которые позволяют создавать устройства и системы, используются в образовании, а также для хобби. Эти комплекты включают в себя сервопривод, кабели, двигатель, крепёж и другие компоненты, что предоставляет широкие возможности для реализации простых или сложных проектов. С их помощью можно изучить принципы робототехники и программирования, на практике увидеть, как работают электронные технологии.

Программирование с использованием набора CreateBlock становится доступным, а также увлекательным процессом. Интуитивно понятные библиотеки с примерами кода делают обучение легким и понятным.
