Портативный цифровой осциллограф DSO DSO138 (конструктор)

Технические характеристики DSO DSO138

Внимание! Прошивать осциллограф после сборки не требуется, поскольку он уже прошит.

Обратите внимание: в случае появления на дисплее белых вертикальных полос, необходимо обновить программное обеспечение осциллографа. Скачать инструкцию по обновлению "прошивки" можно по ссылке, закрепленной в данной карточке по вкладке «Документация и ПО».

Бюджетный карманный цифровой осциллограф JYE Tech DSO138 с 2.4 TFT дисплеем (конструктор)

Портативный цифровой осциллограф JYE Tech DSO DSO138 – это набор всех необходимых компонентов для сборки простого и бюджетного осциллографа своими руками. Идеальный вариант для тех, кто только начинает изучать радиоэлектронику и для тех, кто просто любит самостоятельно паять. Одна из главных задач, которые выполняет этот осциллограф-конструктор – обучающая. Осциллограф легко собирается. В комплекте идет понятная инструкция со множеством иллюстраций. После сборки осциллограф прекрасно справляется с основными своими задачами. Конструктор может стать отличным первым проектом для изучения микроконтроллеров и цифровой обработки сигналов.

DSO138 — вполне полноценный прибор, отображающий форму и параметры сигнала. Он подойдет для проверки формы сигналов автомобильной электроники. Этот простой проект позволяет глубже понять принципы работы осциллографа, а также взаимодействие схем на базе микроконтроллеров stm32.

Сборка и возможности

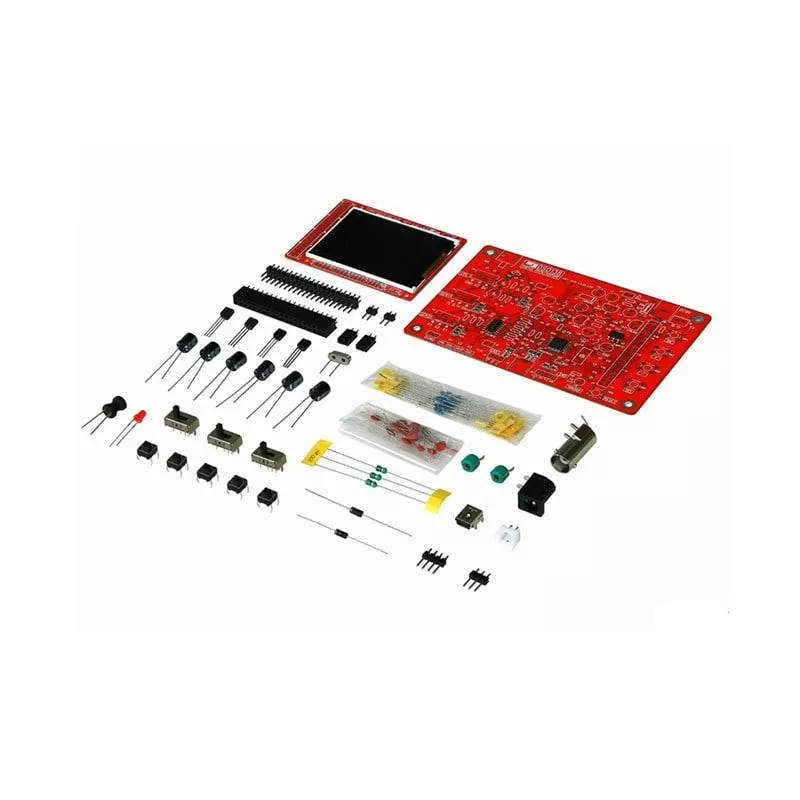

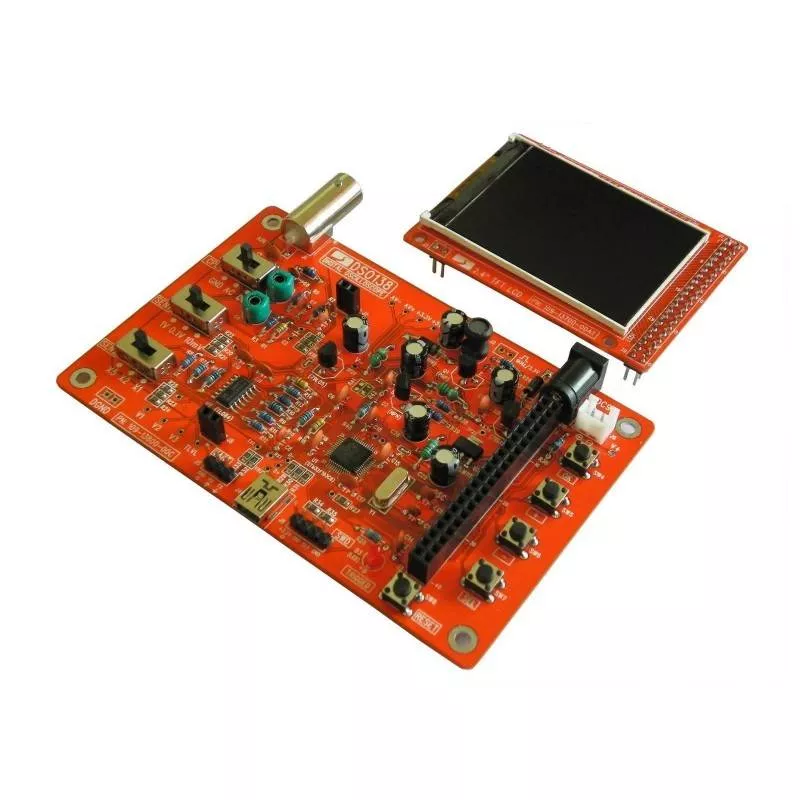

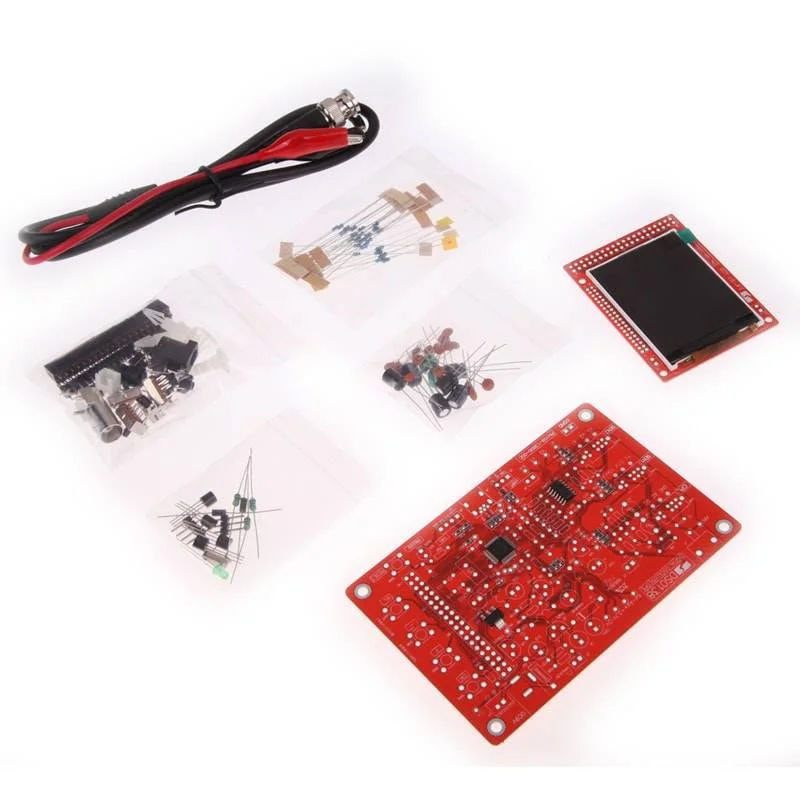

Осциллограф для начинающего радиолюбителя JYE Tech DSO138, в KIT-комплект которого входит качественная плата с чипом STM32 и четкими обозначениями для пайки компонентов, экран 320х240, с LED-подсветкой, BNC-разъем, шнур и сборный корпус не потребует много времени для компоновки элементов на соответствующие места. Благодаря открытой схеме и подробной документации, устройство легко интегрировать в ардуино-проект или расширить дополнительными функциями.

Технические характеристики прибора просты и позволяют производить основные измерения. Диапазон рабочих частот — до 200 килогерц (AC/DC). Набор подходит не только для обучения, но и для решения простых задач по ремонту и тестированию электронных схем.

Осциллограф компактен и отлично подходит для начинающих. У DSO138 есть возможности для расширения функционала, так как имеется вход USB. Он требуется для соединения с компьютером при обновлении прошивки. DSO138 KIT осциллограф может работать в режиме динамического отображения параметров, по сравнению с предыдущими аналогами. Поддержка микроконтроллера stm32 обеспечивает стабильную работу устройства и быструю реакцию на изменения сигнала.

Обзор портативного цифрового конструктора для осциллографа

КИТ-набор электроники — осциллограф DSO138, работает при частоте дискретизации 1 мс. BNS-кабель можно применить любой, в том числе, с делителем. Тестирование показало, что при синусоидальном сигнале, с амплитудой 400 вольт, электромагнитные помехи отсутствуют. Устройство можно рассматривать как базовую платформу для первого проекта в сфере электроники, ориентированного на начинающих.

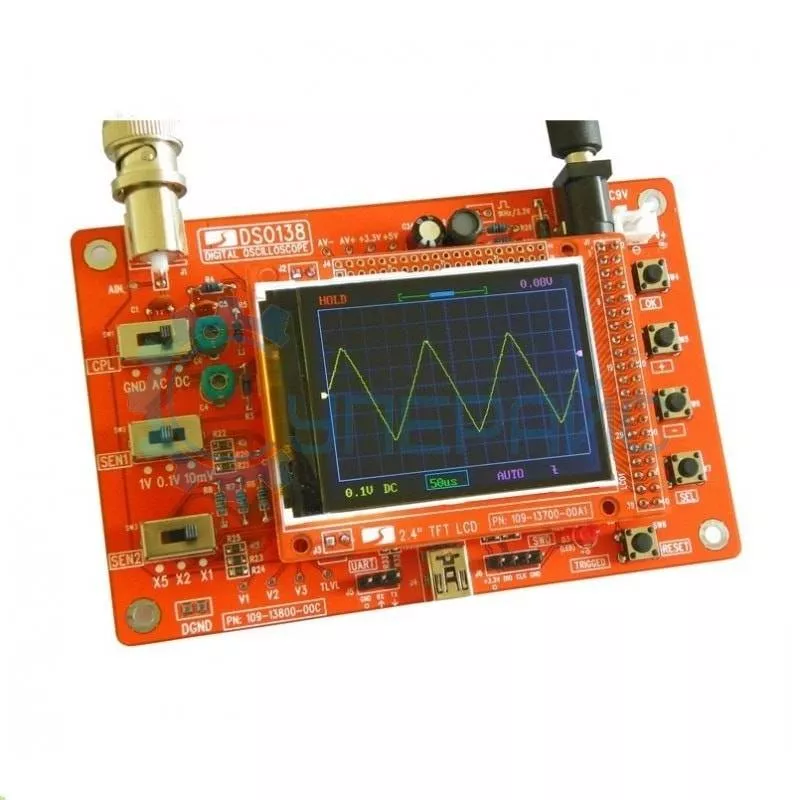

Горизонтальную чувствительность можно изменять от 10 мкс/дел до 50 с/дел, переключая встроенный делитель. Переключатель SEN1 отвечает за чувствительность по вертикали: одна клетка - 1 В, 0,1 В или 10 мВ. Эти параметры отображаются на экране. Помигивание светодиода означает изменение входного сигнала. Среди устройств в этой категории осциллограф выгодно выделяется своей наглядностью и доступностью при изучении простых электронных схем.

Для модификации осциллографа, в нижней части платы, располагаются разъемы, в том числе, USB. У модели имеется 3 режима работы триггера. Он может быть автоматическим, нормальным и одиночным. Эти функции можно увидеть в дорогостоящих осциллографах. Использование arduino или других контроллеров расширяет возможности практического применения устройства в рамках учебного проекта.

Для тех, кто интересуется проектированием с микроконтроллерами, этот осциллограф открывает возможности для более глубокого понимания принципов работы измерительной техники.

Тестирование DSO138

Для этого нужно подключить BNS-кабель к выходу тестового сигнала. Он имеется на плате. Питание можно подать от внешнего БП, с напряжением 9 В, батарейки «Крона» и т.п. Мигание светодиода будет означать, что происходит процесс синхронизации сигнала. При тестировании на экране отображаются параметры синусоиды, прямоугольных и треугольных импульсов, прямой и обратной «пилы», ЭКГ и шума. Многие радиолюбители используют этот осциллограф как стартовую платформу для построения собственных устройств на базе схем с простым функционалом.

• CPL — выбор режима
• SEN1 — управление разверткой
• SEN2 — делитель
• ОК — фиксация показаний
• +/- — навигация и изменение значений
• SEL — выбор работы с разверткой, триггером, уровнем синхронизации
• Reset — запускает перезагрузку устройства.
