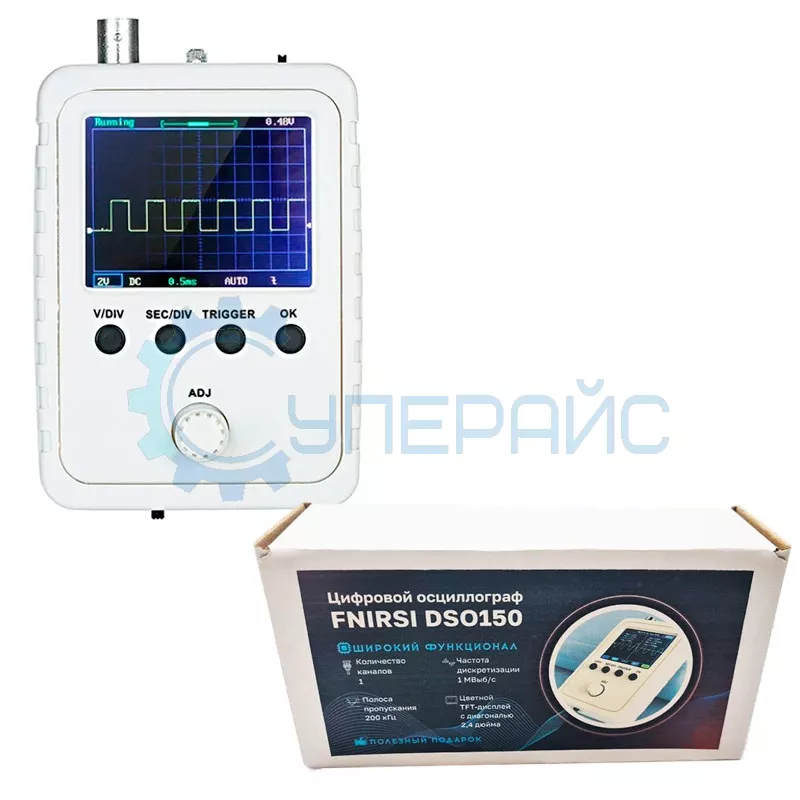

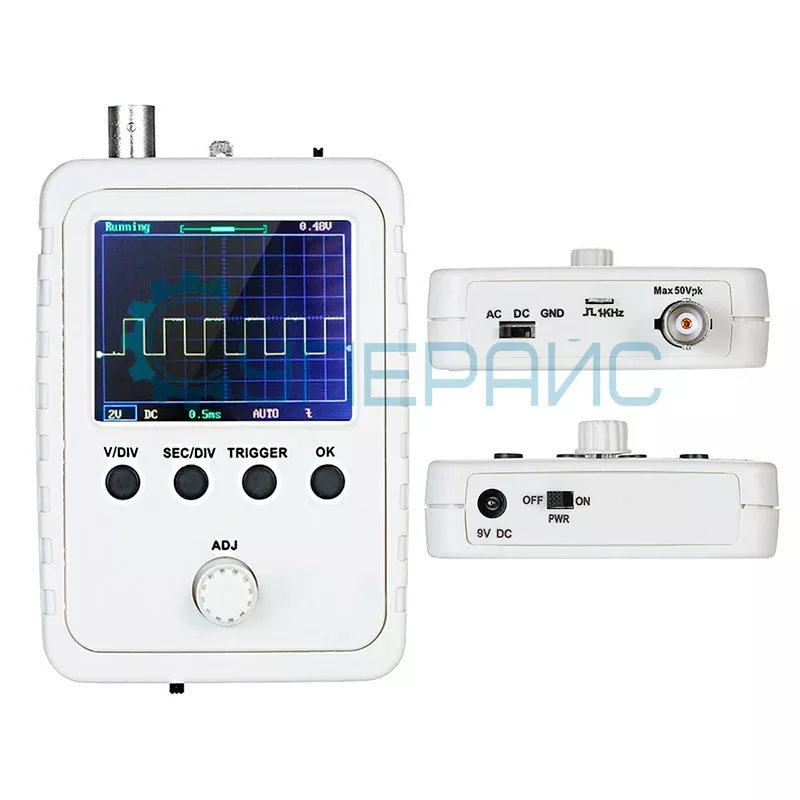

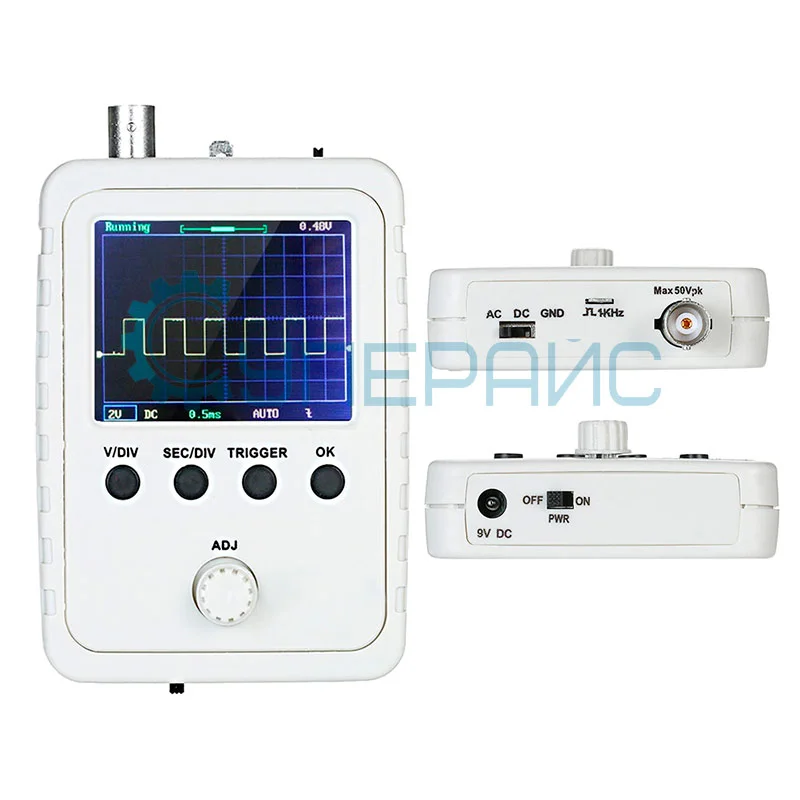

Цифровой осциллограф FNIRSI DSO150 (1 канал, 200 кГц)
2 010 ₽
2 010 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 37 шт.
Артикул (код товара)
15645
Модель (серия)
DSO150
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO150
Артикул (код товара)
15645
Модель (серия)
DSO150
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание FNIRSI DSO150
Технические характеристики FNIRSI DSO150
| Количество каналов | 1 |
| Полоса пропускания | 200 кГц |
| Частота дискретизации | 1 МВыб/с |
| Глубина записи | 1024 Кб |
| Входные параметры | |

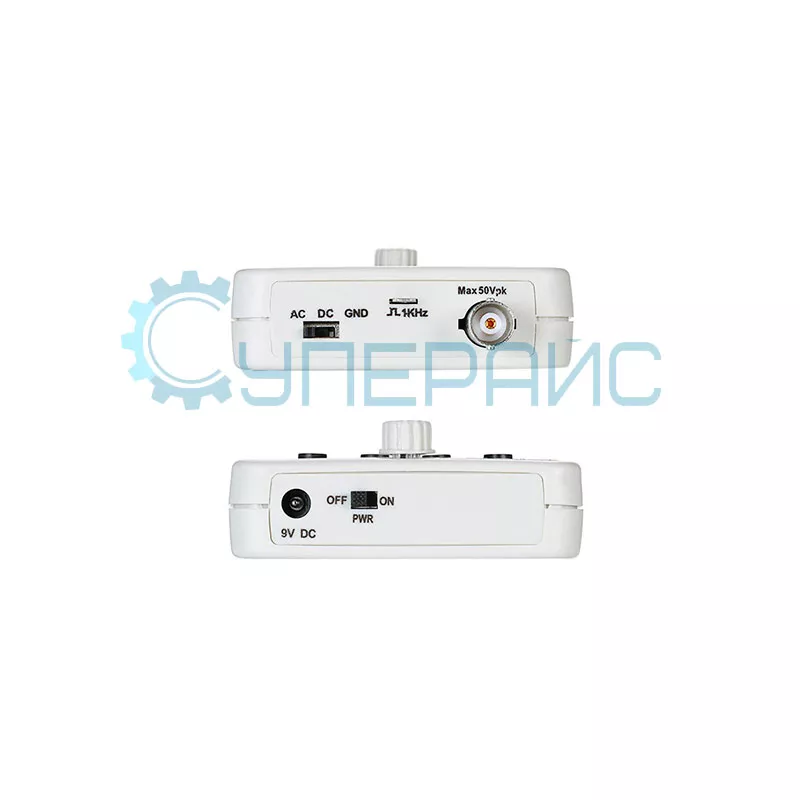

| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм |
| Максимальное входное напряжение | 50 В (1 X) |
| Горизонтальная система | |
| Коэффициент развёртки | 10 мкс/дел - 500 с/дел |
| Вертикальная система | |
| Вертикальная развёртка | 5 мВ/дел - 20 В/дел |
| Время нарастания | < 17,5 нс |
| Вертикальное разрешение | 12 бит |
| Точность напряжения | ± 5% |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Общие характеристики | |
| Дисплей |
цветной TFT-дисплей, 2,4 дюйма, 320 x 240 точек |
| Питание | 9 В DC (8 – 10 В), 120 мА |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -10 - 50 °С |
| Габариты | 115 х 75 х 22 мм |
| Габариты упаковки | 180 x 95 x 50 мм |
| Вес | 140 г |
| Вес брутто | 165 г |
| Комплектация |

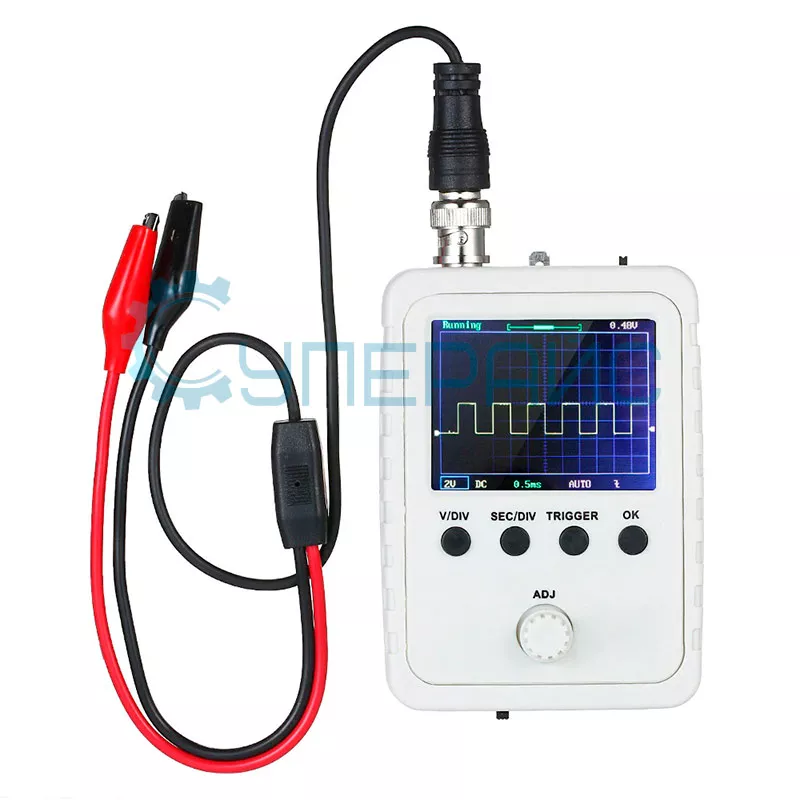

осциллограф FNIRSI DSO150 - 1 шт соединительный кабель BNC-крокодил - 1 шт инструкция по эксплуатации - 1 шт |
Цифровой осциллограф FNIRSI DSO150: компактный инструмент для базовых измерений
Осциллограф FNIRSI DSO 150 — это портативное решение для тех, кому нужен простой и надежный прибор для анализа низкочастотных сигналов. С его помощью можно исследовать форму напряжения, измерять частоту, амплитуду и длительность импульсов в цепях бытовой электроники, DIY-проектов или учебных макетов. Компактные габариты (115×75×22 мм) и вес 140 грамм делают его идеальным для работы в полевых условиях, гараже или небольшой мастерской.
Ключевые особенности
DSO150 ориентирован на базовые задачи, но при этом предлагает важные функции:
- Полоса пропускания 200 кГц — подходит для анализа аудиосигналов, ШИМ-управления, датчиков температуры.
- Частота дискретизации 1 МВыб/с — достаточная для визуализации сигналов до 200 кГц без искажений.
- Цветной TFT-дисплей 2.4 дюйма — четко отображает форму сигнала даже при слабом освещении.
- Питание от внешнего источника 9 В — можно использовать PowerBank или адаптер.
Прибор поддерживает режимы синхронизации (авто, нормальный, однократный) и триггер по фронту, что помогает «ловить» периодические импульсы. Например, при диагностике блока питания компьютера вы сможете отследить помехи на линии 12 В или проверить стабильность напряжения.
Где пригодится DSO 150?
- Ремонт бытовой техники — проверка работы датчиков в стиральных машинах, холодильниках.
- DIY-проекты — настройка Arduino, тестирование светодиодных схем, самодельных генераторов.
- Автомобильная диагностика — анализ сигналов с датчиков коленвала, кислородных зондов.
Пример: При создании метронома на микроконтроллере осциллограф покажет, насколько точны интервалы между импульсами, а вертикальная развертка (5 мВ/дел – 20 В/дел) позволит оценить амплитуду.
Технические нюансы
- Одноканальный режим — одновременно можно анализировать только один сигнал.
- Максимальное входное напряжение 50 В — подходит для низковольтных цепей, но не для сетевых измерений.
- Точность ±5% — приемлемо для любительских задач, но недостаточно для высокоточных инженерных расчетов.
Эти ограничения компенсируются простотой использования: даже новичок разберется с управлением за несколько минут.
Итог
FNIRSI DSO150 — это цифровой осциллограф, который дает возможность заглянуть в мир сигналов без переплаты за ненужные функции. Он подойдет для обучения, простого ремонта и хобби-проектов, где важны компактность и простота. Если вам нужен прибор «на подхвате» для периодических измерений — DSO150 станет надежным помощником.
Документация и ПО FNIRSI DSO150
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа FNIRSI DSO150
Язык:
Русский
Размер и тип:
148 КБ,
PDF
Отзывы FNIRSI DSO150
Сергей
13.01.2023 14:26:28
Хороший компактный осциллограф. Ему бы автономное питание! Благо место внутри для аккумулятора на 6-8 часов непрерывной работы есть.
SUPEREYES.RU
16.01.2023 06:37:30
Сергей
Хороший компактный осциллограф. Ему бы автономное питание! Благо место внутри для аккумулятора на 6-8 часов непрерывной работы есть.
Хороший компактный осциллограф. Ему бы автономное питание! Благо место внутри для аккумулятора на 6-8 часов непрерывной работы есть.
Здравствуйте, Сергей!
Спасибо за то, что нашли время поделиться впечатлениями от покупки.
Здорово, что осциллограф оправдал ваши ожидания и радует вас удобством в пользовании. Мы очень рады, что у нас вы нашли то, что искали. Пользуйтесь с удовольствием!
Сергей, искренне надеемся ещё не раз встретить вас на supereyes.ru.
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Guest
11.04.2023 14:49:49
Григорий. Прибор DSO150 пришел быстро,в заявленной комплектации и в рабочем состоянии. Осциллографом доволен.Это улучшенная версия DSO138. Он проще и удобнее и в эксплуатации. Спасибо.
SUPEREYES.RU
12.04.2023 12:18:44
Guest
Григорий. Прибор DSO150 пришел быстро,в заявленной комплектации и в рабочем состоянии. Осциллографом доволен.Это улучшенная версия DSO138. Он проще и удобнее и в эксплуатации. Спасибо.
Григорий. Прибор DSO150 пришел быстро,в заявленной комплектации и в рабочем состоянии. Осциллографом доволен.Это улучшенная версия DSO138. Он проще и удобнее и в эксплуатации. Спасибо.
Здравствуйте, Григорий!
Спасибо за ваш отзыв о приобретенном у нас осциллографе FNIRSI DSO150.
Мы рады, что прибор оправдал ваши ожидания. Кроме того, мы очень рады, что вы оценили улучшенную версию DSO138 и считаете DSO150 проще и удобнее в эксплуатации. Здорово, когда есть с чем сравнить и выбрать желаемый товар с лучшими характеристиками.
Благодарим вас за выбор нашего магазина! Ждем вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
