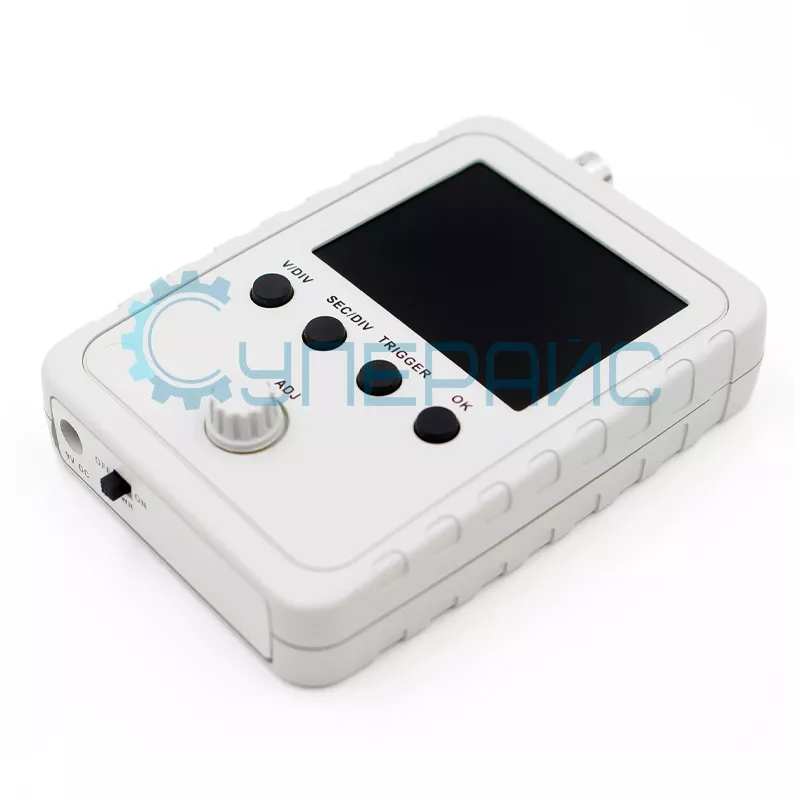

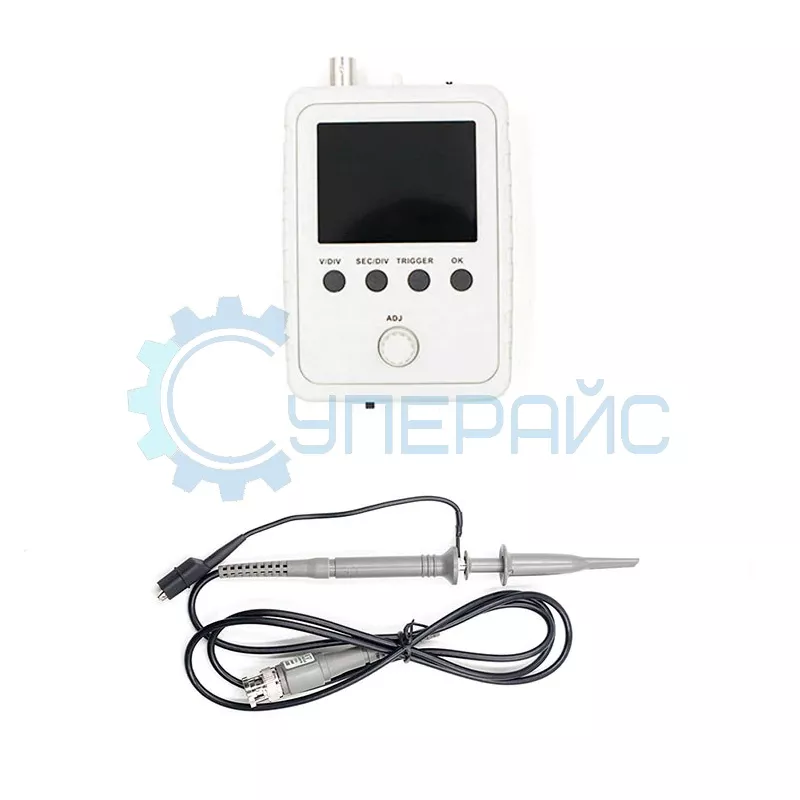

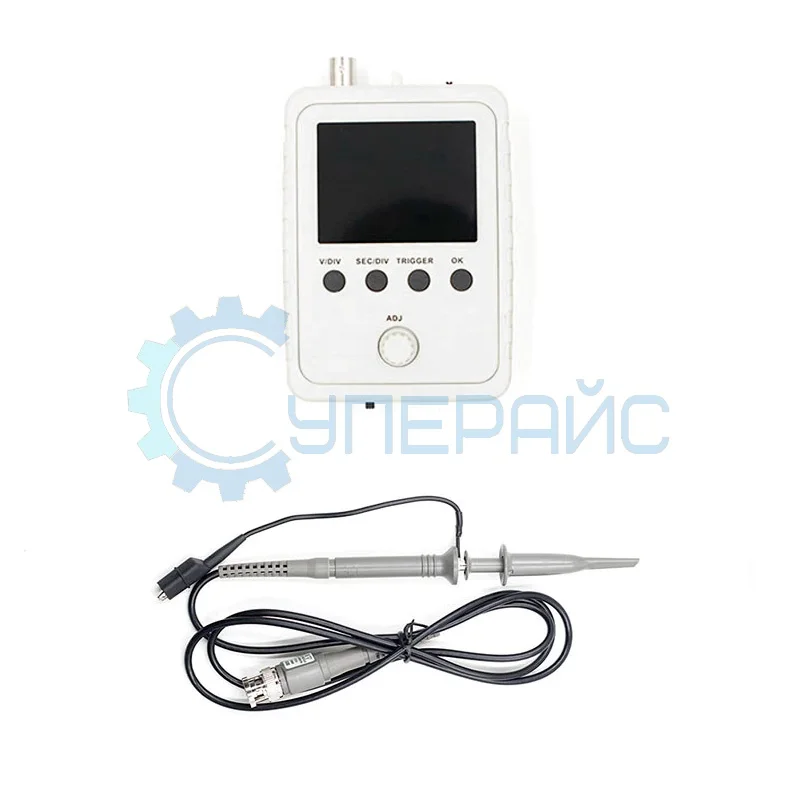

Осциллограф FNIRSI DSO150, 1 канал, 200 кГц (расширенная комплектация с щупом)
2 170 ₽
2 170 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 14 шт.
Артикул (код товара)
16583
Модель (серия)
DSO150
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дилер FNIRSI в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO150
Общие данные
Артикул (код товара)
16583
Производитель (бренд)
Модель (серия)
DSO150
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
50 В (1 X)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм
Коэффициенты пробников
1 X
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
5 мВ / дел - 20 В / дел
Система синхронизации
Базовые типы триггера
по фронту (спадающему / ниспадающему)
Горизонтальная система
Горизонтальная развёртка
10 мкс / дел - 500 с / дел
Встроенные функции и опции
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
Нет
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0°С до 40°С
Габариты и вес
Габариты прибора
115 х 75 х 22 мм
Габариты упаковки
180 х 95 х 5 мм
Вес нетто, кг
0,16
Вес брутто, кг
0,215
Комплектация
Комплектация

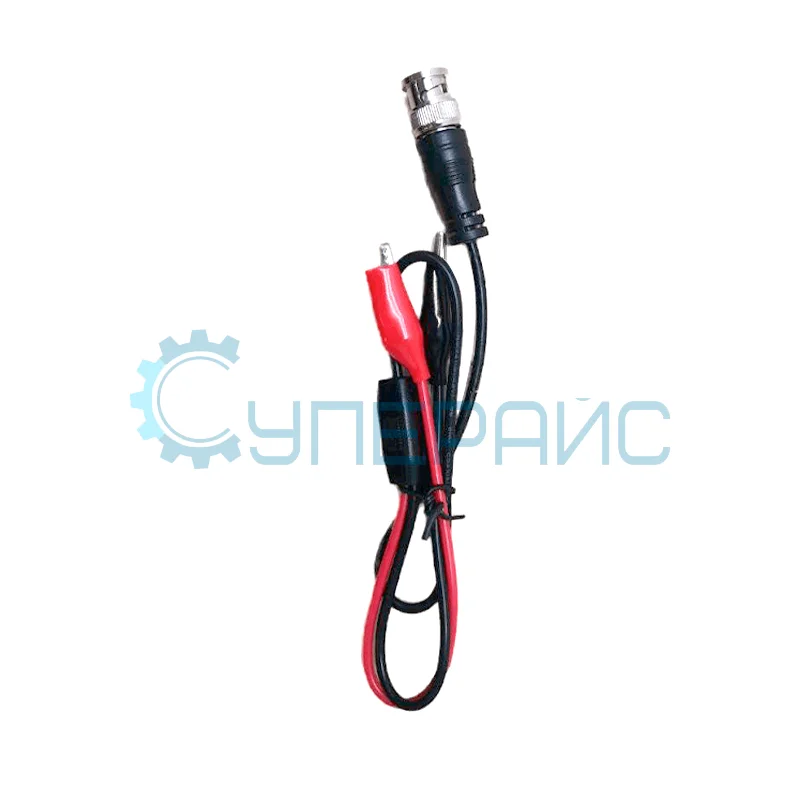

шнур BNC-крокодил - 1 шт

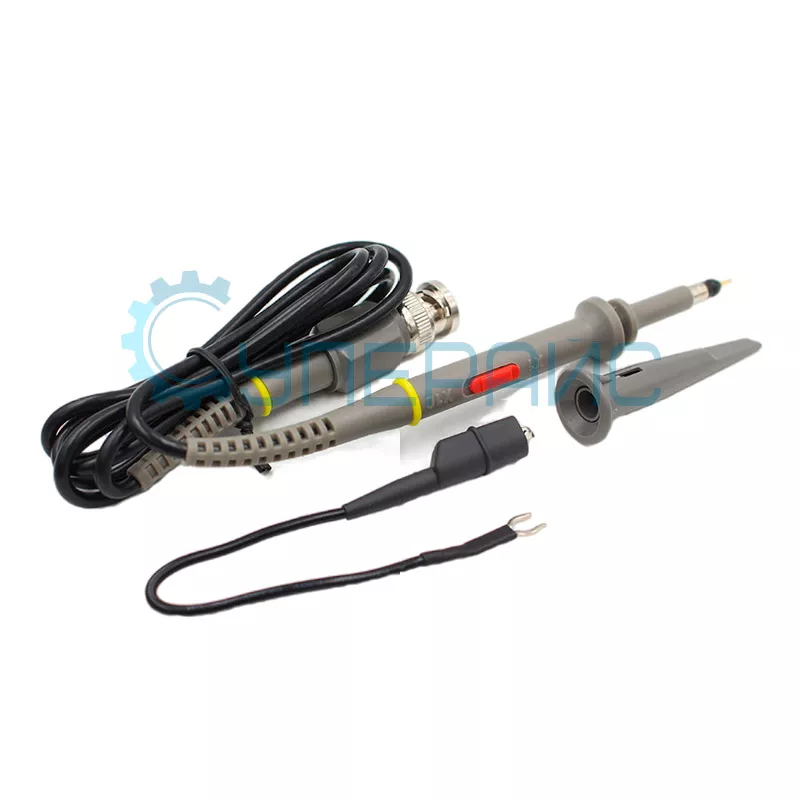

щуп для осциллографа - 1 шт
инструкция по эксплуатации - 1 шт
щуп для осциллографа - 1 шт
инструкция по эксплуатации - 1 шт
Описание FNIRSI DSO150
Часто задаваемые вопросы
Для каких задач хватает карманного осциллографа?
Хватает для низкочастотных измерений: проверка питания и пульсаций, сигналы датчиков, управляющие импульсы, ШИМ, дребезг контактов, простая цифровая логика на невысоких частотах. Этого достаточно для ремонта бытовой электроники, отладки любительских схем и учебных работ. Для быстрых интерфейсов и радиочастот нужен прибор с более широкой полосой пропускания.
Что означает полоса пропускания?
Полоса пропускания показывает, до какой частоты прибор передаёт форму сигнала без заметного искажения. Выше этой границы амплитуда занижается, а фронты сглаживаются, и картинка перестаёт соответствовать реальности. Практическое правило простое: полоса должна быть в несколько раз выше частоты измеряемого сигнала, особенно если важна форма прямоугольных импульсов.
Чем расширенная комплектация отличается от базовой?
Расширенные наборы обычно включают дополнительные принадлежности для измерений: щупы, переходники, зажимы, кабели, иногда чехол. Практическая польза в том, что вы сразу подключаетесь к разным точкам схемы, не докупая мелочь отдельно. Сам прибор при этом остаётся тем же, меняется набор вокруг него. Точный состав сверяйте в описании.
Как поймать неустойчивый сигнал на экране?
Настройте синхронизацию: задайте уровень запуска на середине фронта и выберите нужный склон. Если картинка всё равно плывёт, попробуйте однократный режим, чтобы прибор поймал одно событие и остановился. Помогает и подбор развёртки: слишком растянутая шкала прячет период. Проверьте заодно контакт земляного провода, плохая земля даёт хаотичную картину.
Документация и ПО FNIRSI DSO150
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа FNIRSI DSO150
Язык:
Русский
Размер и тип:
148 Кб,
PDF
