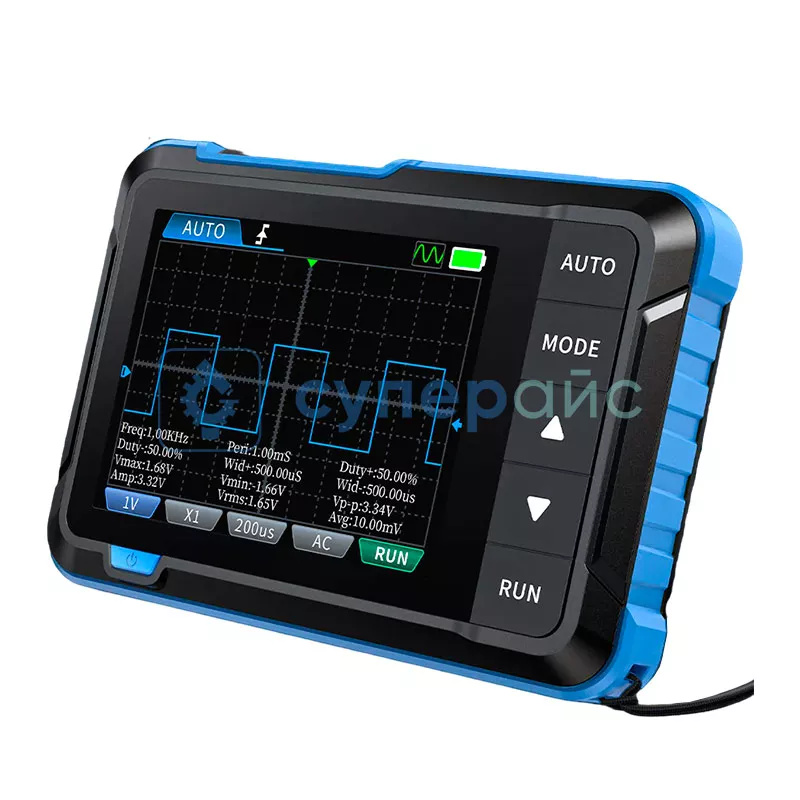

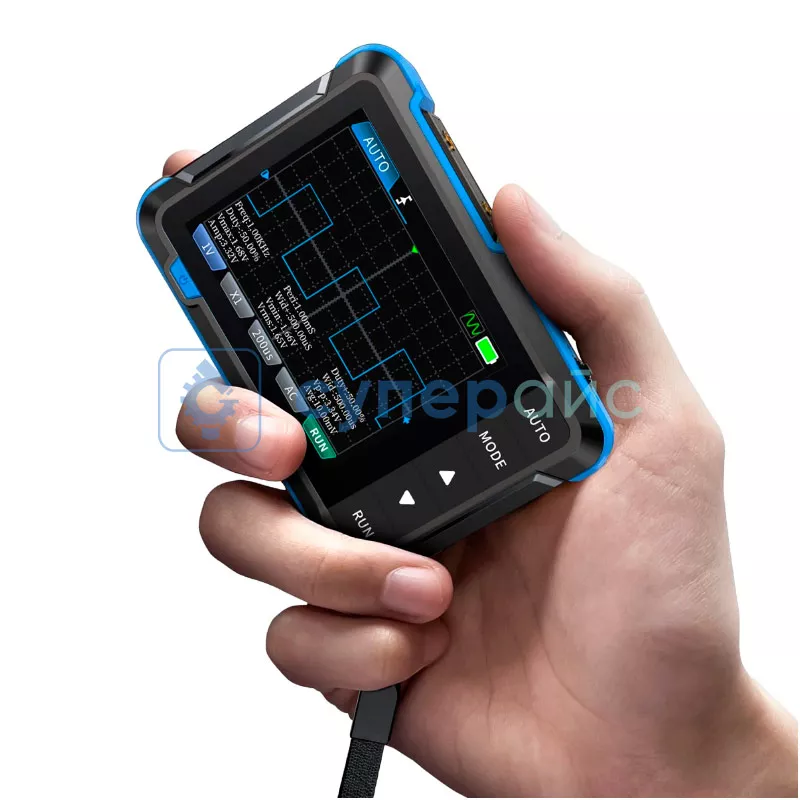

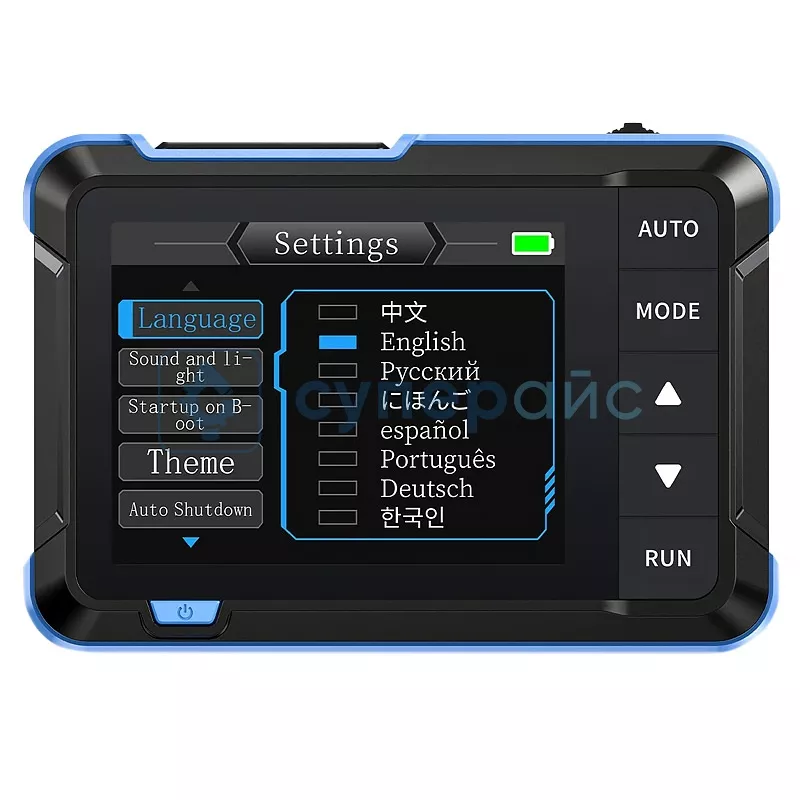

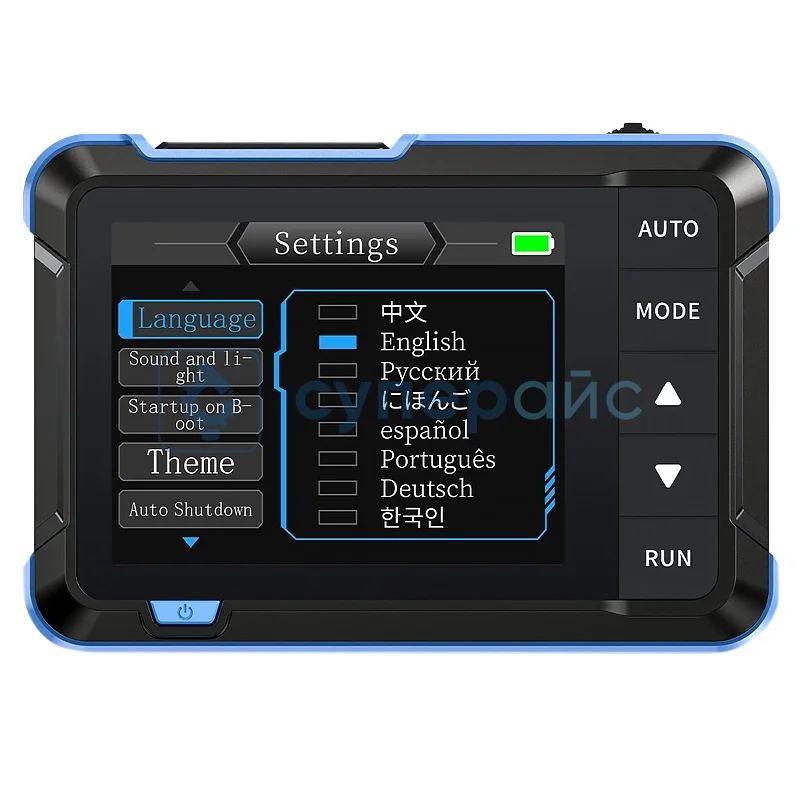

Портативный осциллограф FNIRSI DSO153
НДС 22%
4 159 ₽
4 159 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 5 шт.
Склад в Гуанчжоу: 7 шт.
Артикул (код товара)
24511
Модель (серия)
DSO153
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дилер FNIRSI в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO153
Общие данные
Артикул (код товара)
24511
Производитель (бренд)
Модель (серия)
DSO153
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
X1: ±40 В (Впп: 80 В)
X10: ±400 В (Впп: 800 В)
X10: ±400 В (Впп: 800 В)
Входные параметры
Развязка входа
AC / DC
Вертикальная система
Вертикальная чувствительность
10 мВ / дел - 20 В / дел, шаг 1 – 2 – 5
Горизонтальная система
Горизонтальная развёртка
500 нс / дел - 20 с / дел, шаг 1 – 2 – 5
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
99 x 68,3 x 19,5 мм
Габариты упаковки
140 x 110 x 60 мм
Вес нетто, кг
0,1
Вес брутто, кг
0,248

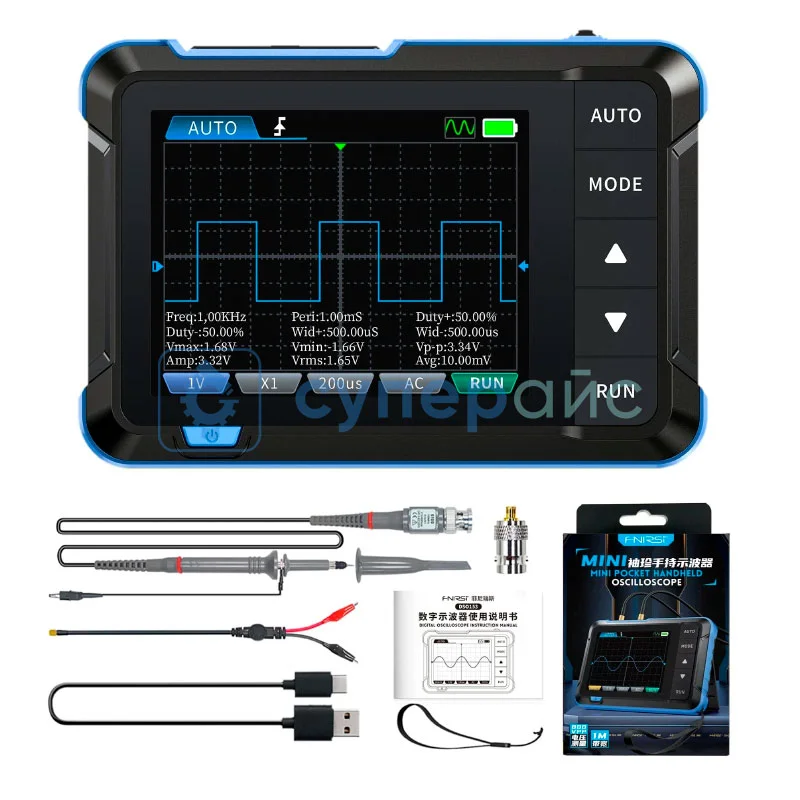

Комплектация
Комплектация
кабель USB-type C для зарядки - 1 шт
ремешок - 1 шт
щуп с зажимом типа "крокодил" - 1 шт
щуп для осциллографа - 1 шт
адаптер mini BNC для щупа - 1 шт
руководство пользователя - 1 шт
ремешок - 1 шт
щуп с зажимом типа "крокодил" - 1 шт
щуп для осциллографа - 1 шт
адаптер mini BNC для щупа - 1 шт
руководство пользователя - 1 шт
Описание FNIRSI DSO153
Обзорная таблица осциллографов FNIRSI
| Характеристики | FNIRSI DSO-510 | FNIRSI DSO152 | FNIRSI DSO153 |
| Количество каналов | 1 | ||
| Полоса пропускания | 10 МГц | 200 кГц | 1 МГц |
| Частота дискретизации | 48 МВыб/с | 2,5 МВыб/с | 5 МВыб/с |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел | 10 мВ - 20 В | 10 мВ/дел - 20 В/дел |
| Временная развертка | 50 нс/дел - 20 с/дел | 10 мкс - 500 с | 500 нс/дел - 20 с/дел |
| Диапазон напряжений |
X1: ±40 В (80 Вpp) X10: ±400 В (800 Вpp) |
||
| Генератор сигналов |
0-50 кГц 0,1-3 В Много форм |
1 кГц (фикс.) 50% скважность |
0-10 кГц 0,1-3,3 В Много форм |
Часто задаваемые вопросы
Что можно проверить карманным осциллографом?
Наличие и форму сигнала, его частоту и амплитуду, присутствие помех. Им смотрят выход датчиков, сигналы с контроллеров, работу генераторов и простых цепей. Для быстрой диагностики этого хватает. Точные измерения высокочастотных сигналов лучше вести настольным прибором.
Чем он отличается от настольного осциллографа?
Карманный компактнее, дешевле и автономнее, но имеет одну входную линию, узкую полосу и упрощённые измерения. Настольный даёт несколько каналов, широкую полосу и точность. Карманный берут для выезда и учёбы, настольный - для серьёзной отладки на рабочем месте.
Подойдёт ли прибор новичку?
Да, карманный осциллограф часто берут для обучения. На нём наглядно видно, как выглядит меандр, синус, помеха. Простое управление помогает освоить базовые понятия: амплитуду, период, развёртку. Позже, при усложнении задач, переходят на более серьёзный прибор.
Что такое полоса пропускания и зачем она важна?
Полоса показывает, до какой частоты осциллограф отображает сигнал без заметных искажений. Если частота сигнала выше полосы, форма исказится, амплитуда занизится. Для медленных сигналов узкой полосы достаточно, для быстрых цифровых фронтов нужен запас по полосе.
