Осциллограф OWON ADS814A
40 480 ₽
40 480 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
38888
Модель (серия)
ADS814A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS814A
Общие данные
Артикул (код товара)
38888
Производитель (бренд)
Модель (серия)
ADS814A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Входные параметры
Входное сопротивление
1 МОм
Входная ёмкость
20 пФ ± 5 пФ
Коэффициенты пробников
1 мкX – 1 МX, шаг 1-2-5
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел
Точность усиления постоянного тока
3 % (≤ 1 мВ), 2 % (2 мВ), 1,5 % (≥ 5 мВ)
Система синхронизации
Базовые типы триггера
Edge, Video, Pulse, Slope
Расширенные типы триггера
Runt, Windows, Timeout, Nth, Logic
Протокольный триггер
RS232/UART, I2C, SPI, CAN, LIN
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 1000 с/дел
Точность временной базы
± 25 ppm
Система измерения
Автоматические измерения
Period, Frequency, +Width, -Width, Rise Time, Fall Time, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, Vbase, Vamp, Preshoot, Area, Delay, Phase
Математические операции
+, -, ×, /, AND, OR, XOR, NOT, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, FFT, FFTrms, LowPass, HighPass, BandPass, BandStop
Частотомер
6-значный
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Общие характеристики

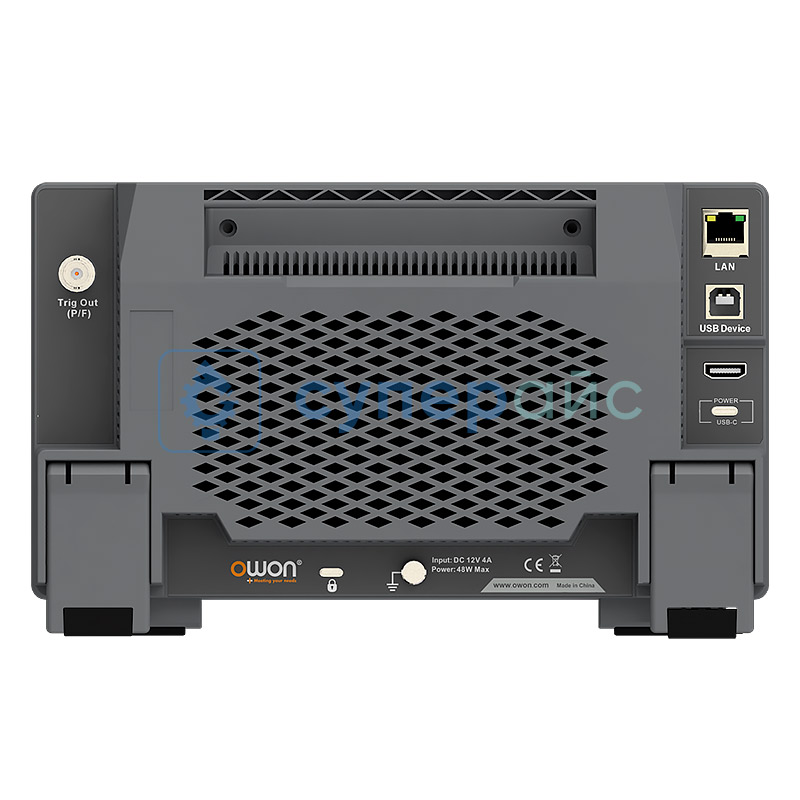

ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 ℃
Рабочая влажность
≤ 90 %
Габариты и вес
Габариты прибора
260 x 160 x 78 мм
Габариты упаковки
315 x 215 x 150 мм
Вес брутто, кг
3,05

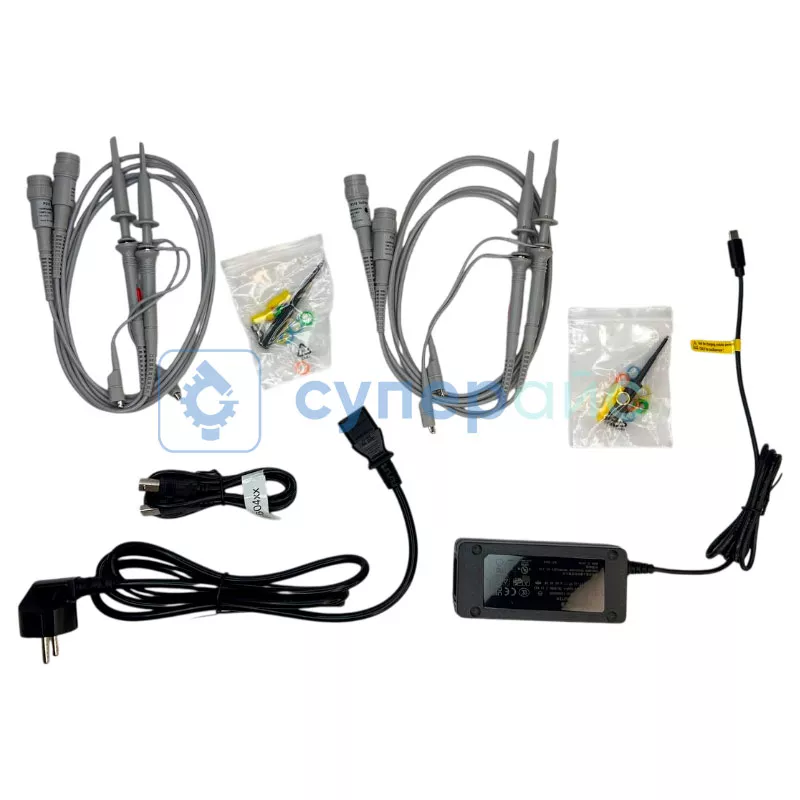

Комплектация
Комплектация
кабель питания - 1 шт
адаптер - 1 шт
USB кабель - 1 шт
зонд - 4 шт
руководство пользователя - 1 шт
адаптер - 1 шт
USB кабель - 1 шт
зонд - 4 шт
руководство пользователя - 1 шт
Описание OWON ADS814A
Сравнительная таблица осциллографов OWON ADS серии
| Характеристики | ADS802A | ADS804A | ADS812A | ADS814A | ADS822A | ADS824A | ADS912A | ADS914A | ADS922A | ADS924A |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц | 125 МГц | 125 МГц | 250 МГц | 250 МГц |
| Количество каналов | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Частота дискретизации | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с |
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс | ≤ 2,8 нс | ≤ 2,8 нс | ≤ 1,4 нс | ≤ 1,4 нс |
| Глубина памяти | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 100 Мб | 100 Мб | 100 Мб | 100 Мб |
| Вертикальное разрешение | 12 бит | |||||||||
| Дисплей | 7" ЖК, 1024 x 600 | |||||||||

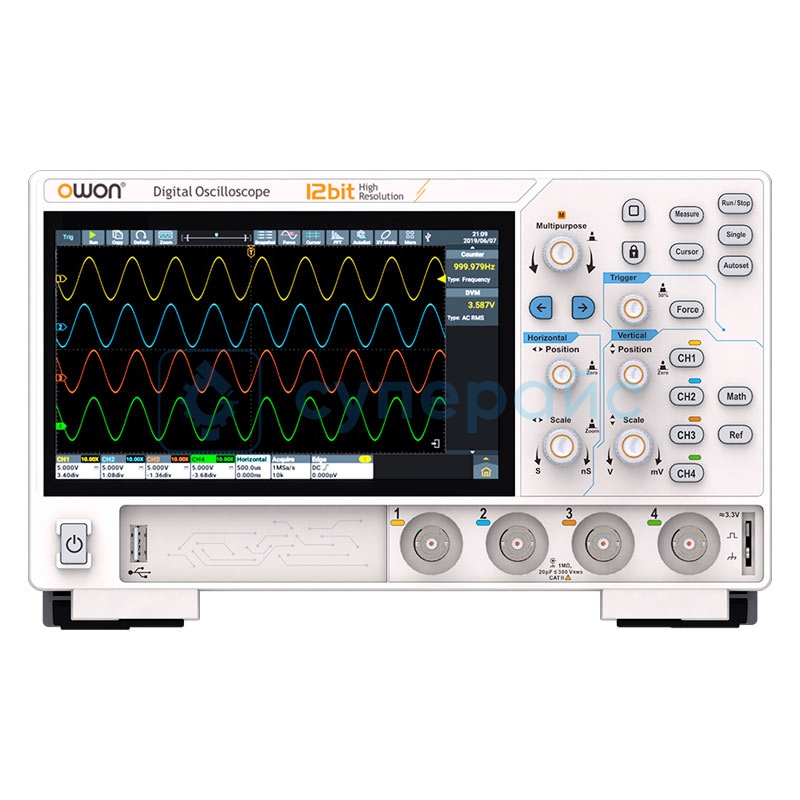

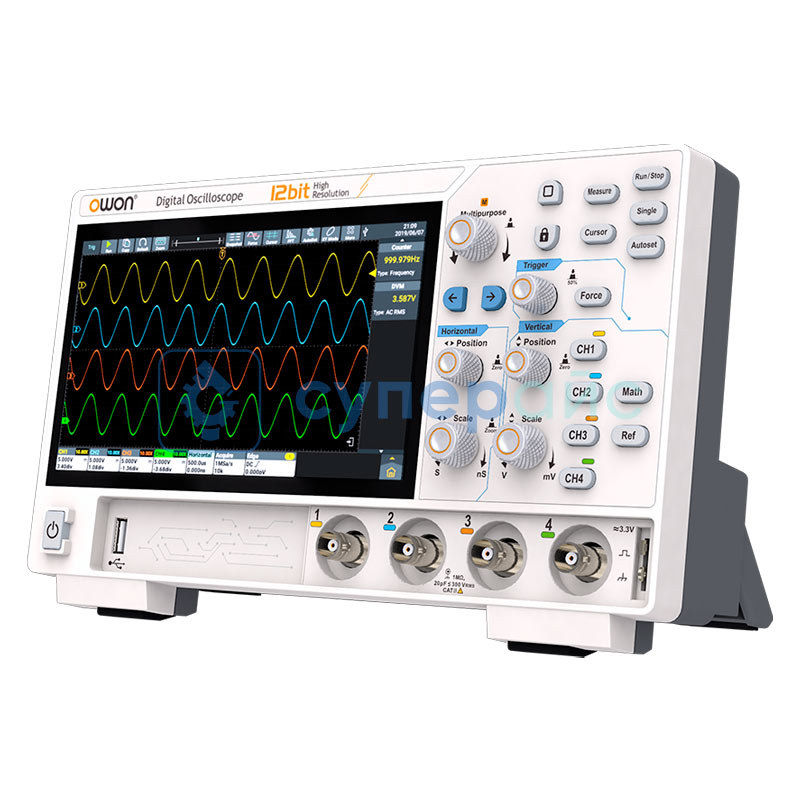

Цифровой осциллограф OWON ADS814A
OWON ADS814A представляет собой четырёхканальный настольный цифровой осциллограф, предназначенный для исследования электрических сигналов. Количество каналов прибора подходит для сложных исследований. Аппарат отображает результаты измерений на ЖК-дисплее в цифровом формате.
Вертикальное разрешение 12 бит обуславливает высокую точность измерений. Ниже рассматриваем основные этапы работы с прибором.
- Подготовка к работе
Разместите осциллограф на рабочей поверхности. Встроенный вентилятор требует свободного пространства для циркуляции воздуха.
- Подключение
Подключайте измерительные щупы к соответствующим входам. Полоса пропускания 100 МГц подходит для высокочастотных измерений. При работе со всеми каналами частота дискретизации составляет 625 МВыб/с, в случае с одним каналом - 1,25 ГВыб/с.
- Настройка параметров измерений
Доступны следующие режимы сбора информации:
- выборка - запись значений в определенные моменты;
- пик - фиксация максимальных и минимальных значений;
- высокое разрешение - усреднение для большей точности;
- среднее значение - усреднение сигналов для подавления шума;
- сегментация - запись только интересующих участков сигнала.
- Проведение измерений
Глубина памяти 50 Мб позволяет сохранять длинные записи сигналов. Математические функции аппарата помогают в анализе получаемых данных.
Основные измерительные функции предлагаемого аппарата:
- измерение амплитудных параметров;
- частотно-временной анализ;
- статистическая обработка.
Такие устройства применяют:
- в научно-исследовательских лабораториях;
- в образовательных учреждениях;
- в сервисных центрах;
- на производственных участках при тестировании оборудования.
