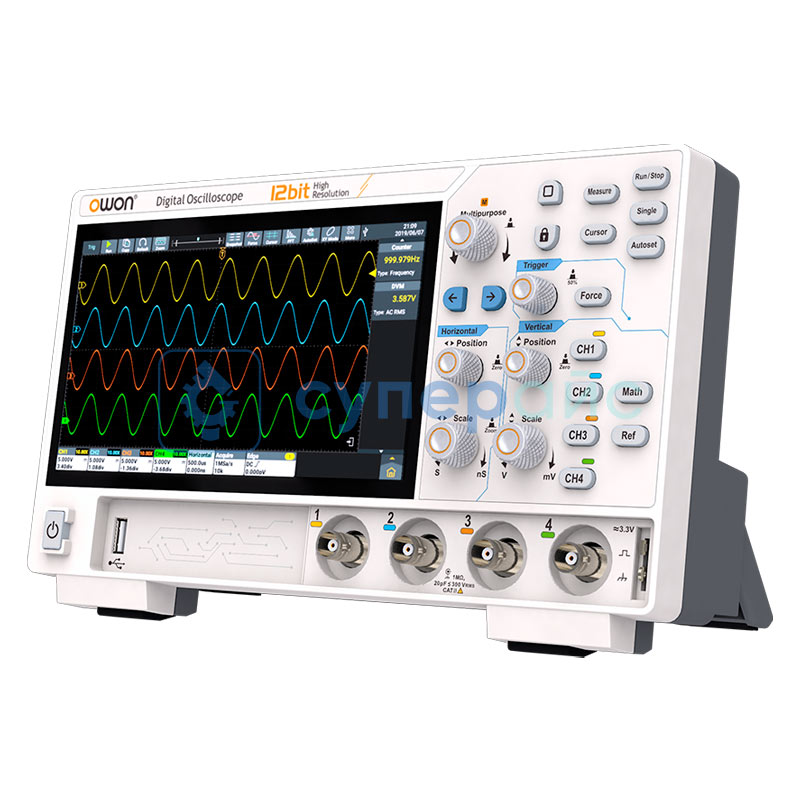

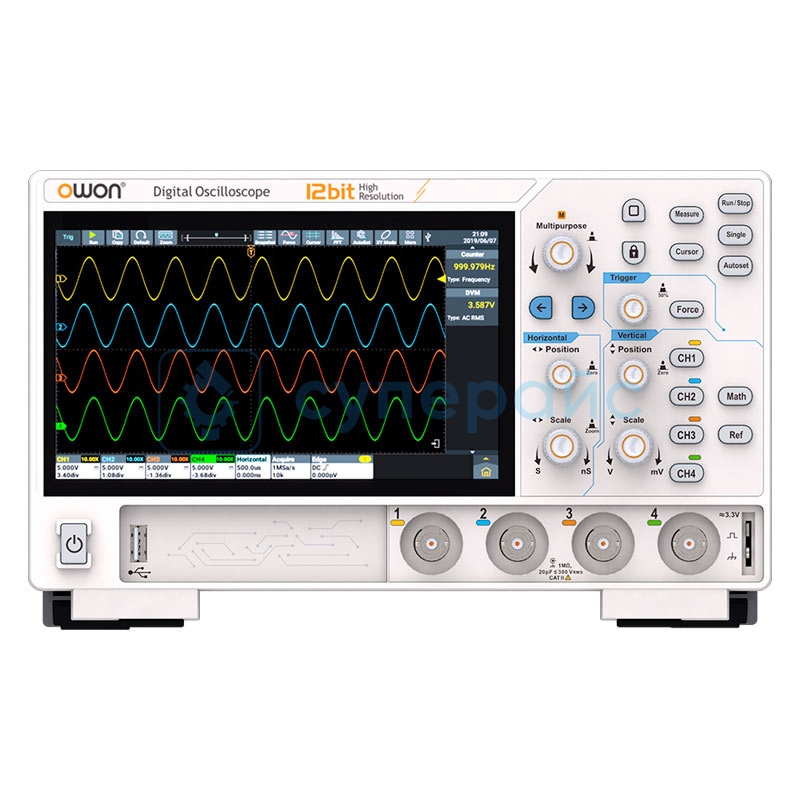

Осциллограф цифровой настольный OWON ADS824A
61 920 ₽
61 920 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
38889
Модель (серия)
ADS824A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS824A
Общие данные
Артикул (код товара)
38889
Производитель (бренд)
Модель (серия)
ADS824A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Входные параметры
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 5 пФ
Коэффициенты пробников
1 мкX - 1 МX, шаг 1-2-5, поддержка пользовательских настроек
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел - 10 В/дел
Точность усиления постоянного тока
3 % (≤ 1 мВ)
2 % (2 мВ)
1,5 % (≥ 5 мВ)
2 % (2 мВ)
1,5 % (≥ 5 мВ)
Система синхронизации
Базовые типы триггера
Edge, Pulse, Slope, Runt,
Расширенные типы триггера
Video,Windows, Timeout, Nth, Logic
Протокольный триггер
RS232/UART, I2C, SPI, CAN, LIN
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 1000 с/дел, шаг 1-2-5
Точность временной базы
±25 ppm
Система измерения
Автоматические измерения
Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓）
Математические операции
+, -, *, /, &&, ||, ^, !, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), FFT, FFT rms, User Defined, digital filter (low pass, high pass, band pass, band reject)
Частотомер
6-значный максимальная частота: максимальная аналоговая полоса пропускания осциллографа
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Общие характеристики

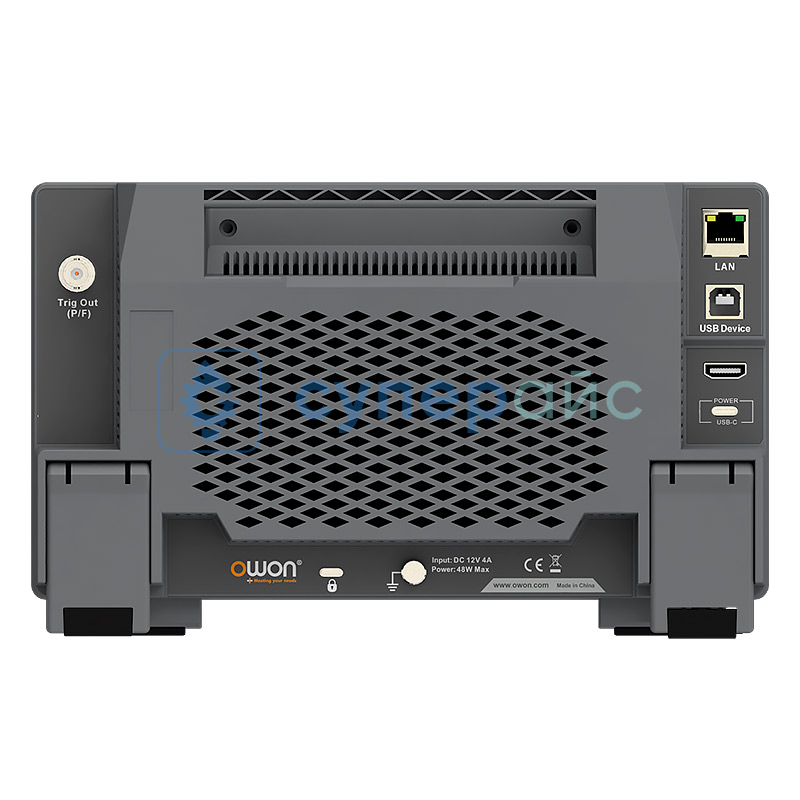

ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 ℃
Рабочая влажность
≤ 90 %
Габариты и вес
Габариты прибора
260 x 160 x 78 мм
Вес нетто, кг
1,5
Комплектация
Комплектация
кабель питания - 1 шт
адаптер питания - 1 шт
USB кабель - 1 шт
зонд - 2 шт
руководство пользователя - 1 шт
адаптер питания - 1 шт
USB кабель - 1 шт
зонд - 2 шт
руководство пользователя - 1 шт
Описание OWON ADS824A
Сравнительная таблица осциллографов OWON ADS серии
| Характеристики | ADS802A | ADS804A | ADS812A | ADS814A | ADS822A | ADS824A | ADS912A | ADS914A | ADS922A | ADS924A |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц | 125 МГц | 125 МГц | 250 МГц | 250 МГц |
| Количество каналов | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Частота дискретизации | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с |
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс | ≤ 2,8 нс | ≤ 2,8 нс | ≤ 1,4 нс | ≤ 1,4 нс |
| Глубина памяти | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 100 Мб | 100 Мб | 100 Мб | 100 Мб |
| Вертикальное разрешение | 12 бит | |||||||||
| Дисплей | 7" ЖК, 1024 x 600 | |||||||||
Документация и ПО OWON ADS824A
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации осциллографов OWON серии ADS800A
Язык:
Английский
Размер и тип:
4.13 МБ,
pdf
Программное обеспечение для осциллографов OWON серии ADS800A/ADS900A
Язык:
Английский
Размер и тип:
58.2 МБ,
ZIP
ZIP
