USB осциллограф-ручка Hantek PSO2020
8 479 ₽
8 479 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 7 шт.
Артикул (код товара)
4872
Модель (серия)
PSO2020
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek PSO2020
Общие данные
Артикул (код товара)
4872
Производитель (бренд)
Модель (серия)
PSO2020
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
35 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
20 мВ/дел – 20 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц
Точность усиления постоянного тока
±3%
Точность вертикального смещения
±4 дел
Система синхронизации
Базовые типы триггера
Edge
Источник триггера
CH1
Чувствительность триггера по фронту
0,02 дел
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 5000 с/дел
Система измерения
Автоматические измерения
положительный выброс, отрицательный выброс, среднее значение цикла, среднеквадратичное значение цикла, период, частота, положительная ширина импульса, отрицательная ширина импульса, время нарастания (10%~90%), время спада (10%~90%), положительный коэффициент заполнения, отрицательный рабочий цикл
Математические операции
+, -, ×, /
Встроенные функции и опции
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Автомобильная диагностика
Габариты и вес
Габариты прибора
230 x 40 x 20 мм
Вес нетто, кг
0,3

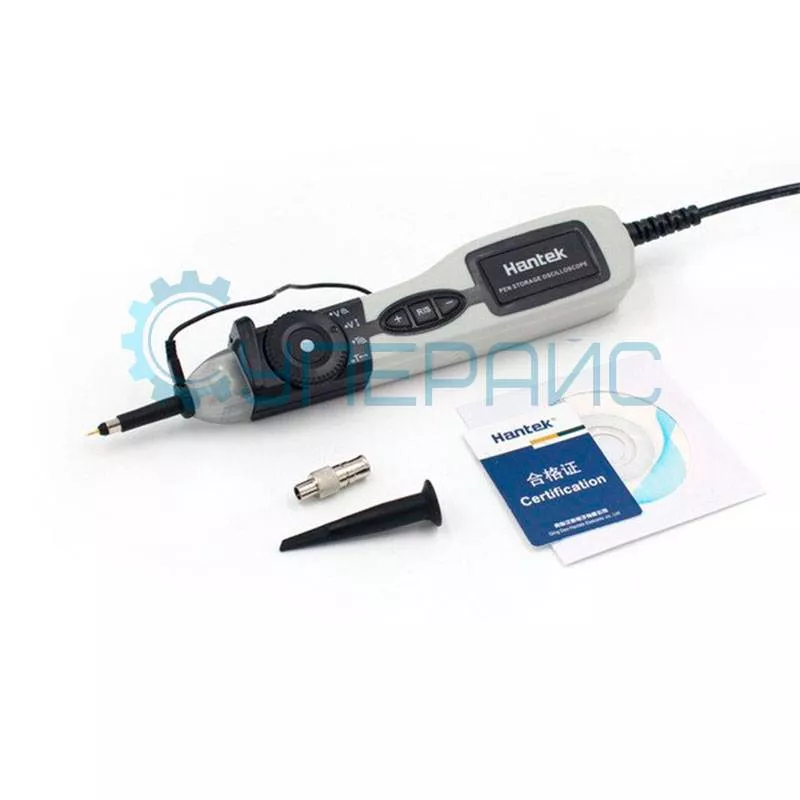

Комплектация
Комплектация
USB осциллограф-ручка Hantek PSO2020 - 1 шт
инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
крюк-колпачок на щуп - 1 шт
инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
крюк-колпачок на щуп - 1 шт
Описание Hantek PSO2020

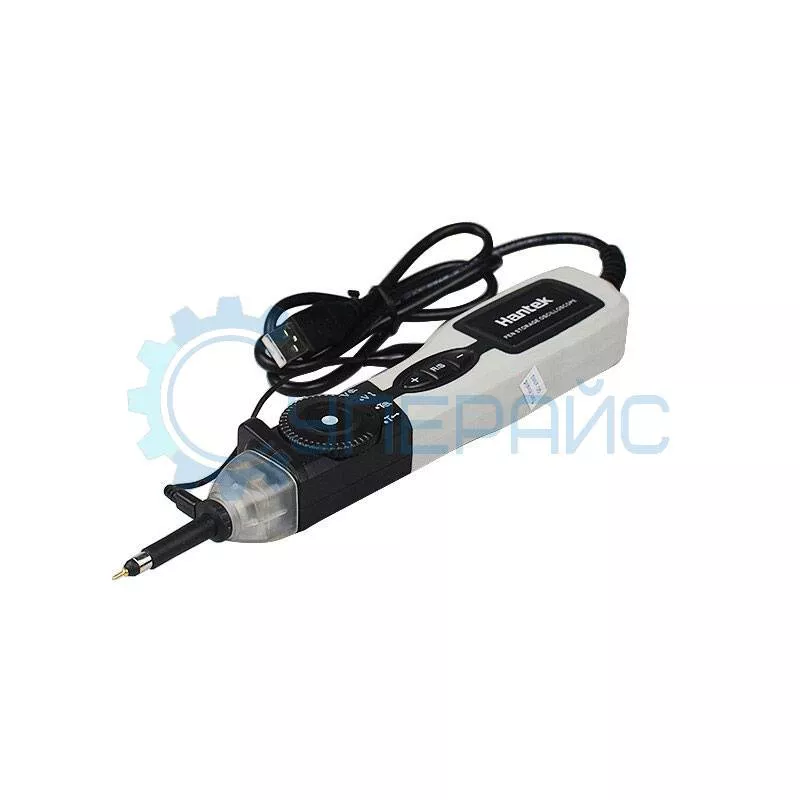

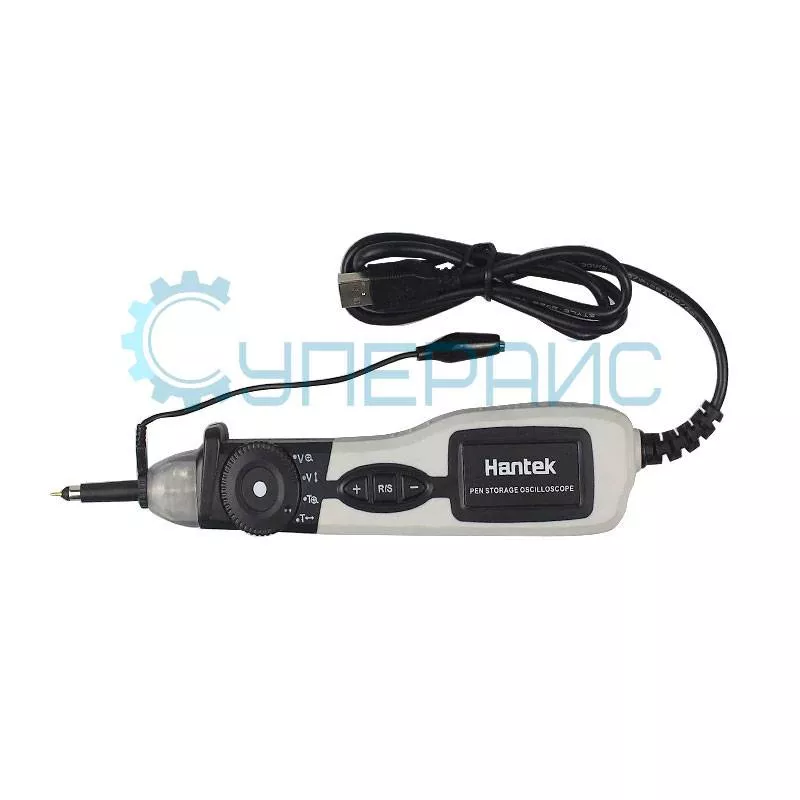

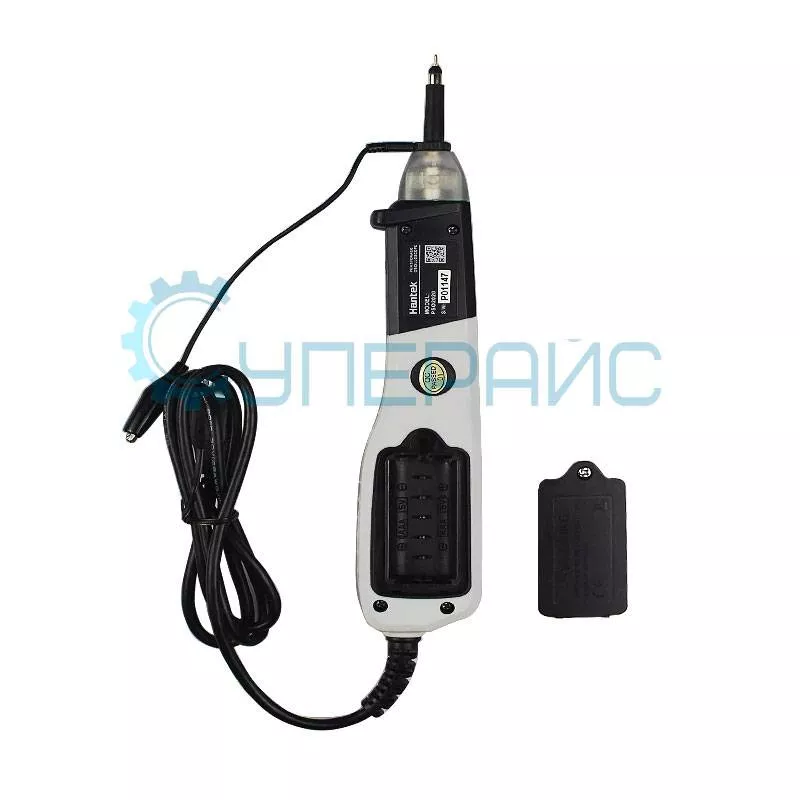

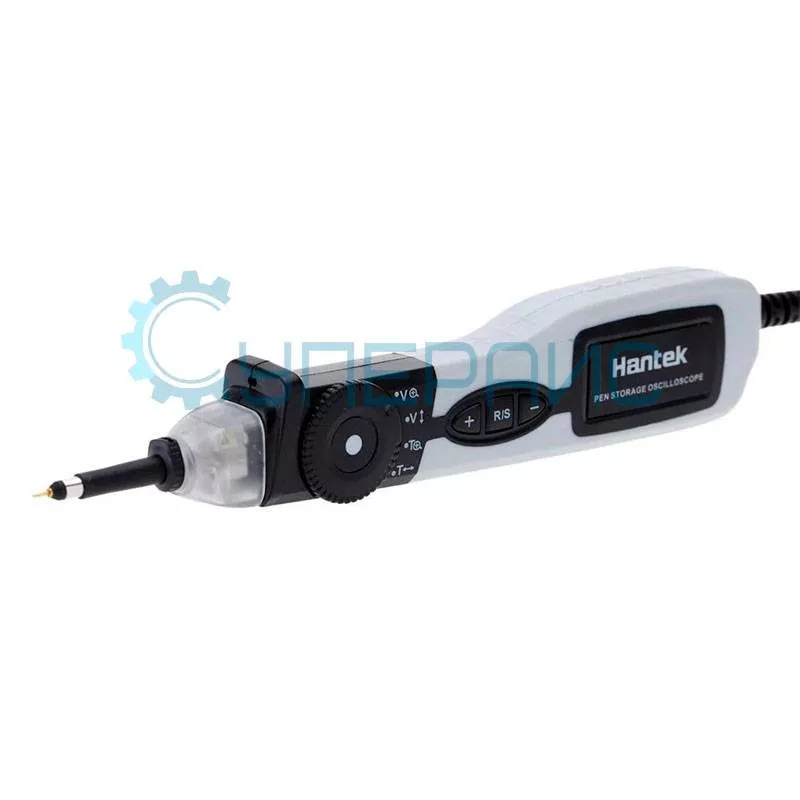

Ручной осциллограф Hantek PSO2020
Не стандартная модель осциллографа фирмы Hantek объединила в себе небольшие габариты 23 х 4 х 2 см, при весе в 300 грамм и мощные характеристики, такие как полосу пропускания в 20 МГц и максимальную частоту дискретизации 96 МВыб/с.

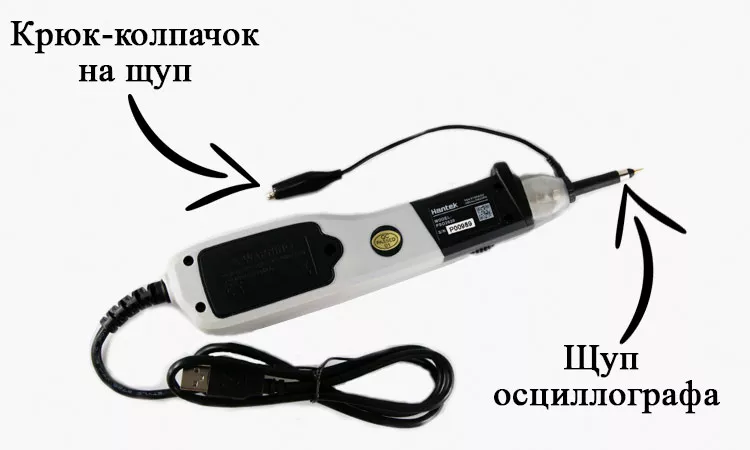

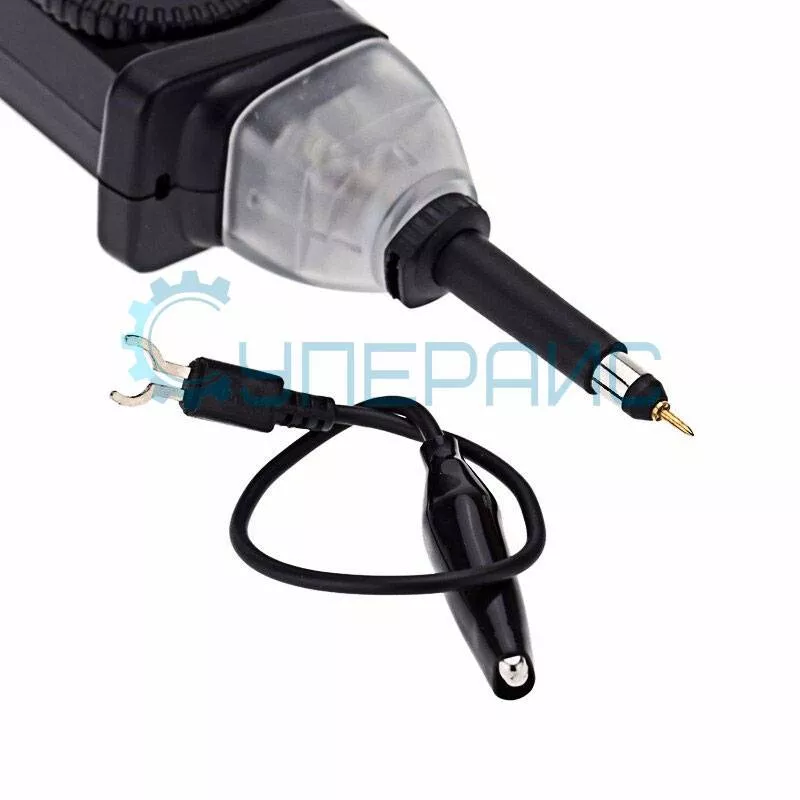

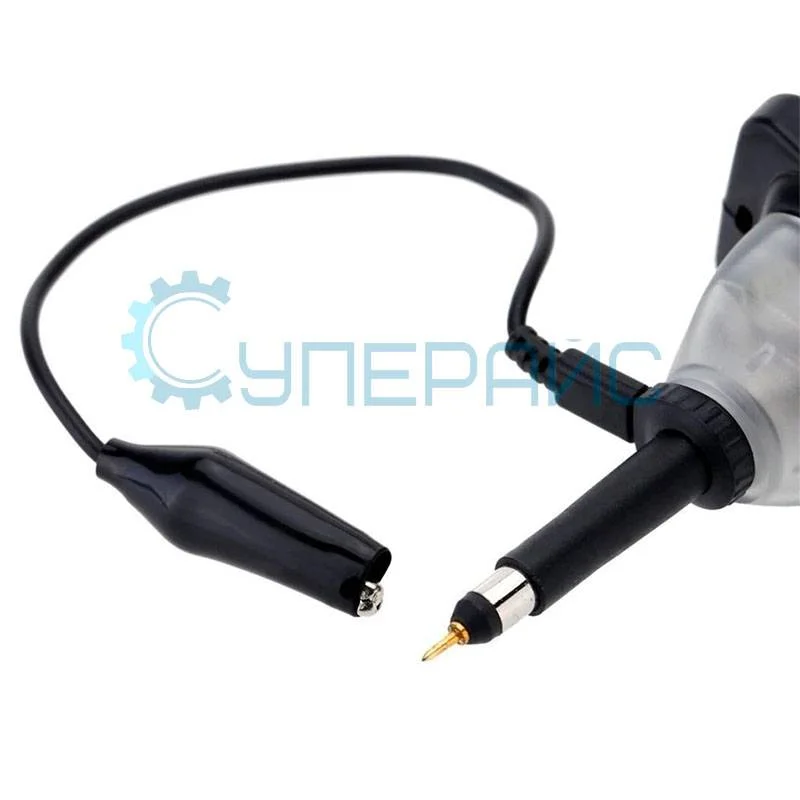

Модель USB осциллографа подходит для производственных исследований и проектирований, а также для тестирования аналоговых цепей, поиска и устранения неисправностей. Прибор может считывать данные с помощью наконечника в виде щупа или же дополнительного «крюк-колпачка», который фиксируется на щупе и используется, как зажим типа "крокодил".
Для работы осциллографа не требуется внешние источники питания, устройство питается от USB, которым подключен к компьютеру или ноутбуку для наблюдения и записи измеряемых данных.
Инструкция, программное обеспечение и драйвер для Hantek PSO2020 доступны для скачивания на странице во вкладке «Документация и ПО».
Часто задаваемые вопросы
Что такое осциллограф-ручка Hantek PSO2020?

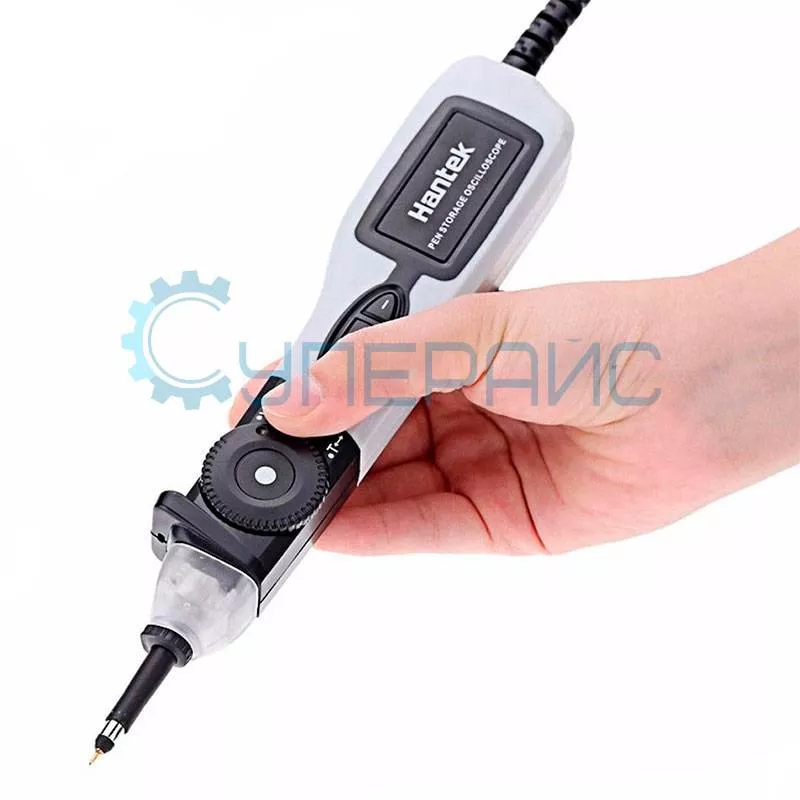

Это компактный USB-осциллограф в форме щупа-ручки: измерительный вход и корпус объединены, а данные идут в компьютер по USB. Форм-фактор удобен, когда нужно быстро ткнуть щупом в контрольную точку.
Сколько каналов и какая полоса пропускания?
PSO2020 - одноканальный прибор с полосой пропускания 20 МГц. Одного канала достаточно для базовой диагностики сигналов и проверки отдельных узлов схемы.
Зачем нужна функция DVM?
Функция DVM - это встроенный цифровой вольтметр. Кроме формы сигнала прибор показывает числовое значение напряжения, так что для простых замеров не нужен отдельный мультиметр.
Можно ли работать в темноте?
Да, в корпус встроен светодиод, который подсвечивает точку измерения. Это помогает точно попасть щупом в нужный контакт в плохо освещённом месте, например внутри корпуса устройства.
Как выводится сигнал с прибора?
Осциллограф подключается к ПК по USB, а осциллограмма отображается в программе на экране компьютера. Собственного дисплея у ручки нет, поэтому для работы нужен компьютер с установленным ПО.
Документация и ПО Hantek PSO2020
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых USB осциллографов Hantek PSO2020
Язык:
Английский
Размер и тип:
836 КБ,
PDF
Программное обеспечение для цифровых USB осциллографов Hantek PSO2020
Язык:
Английский
Размер и тип:
9.09 МБ,
ZIP
ZIP
Драйвер для цифровых USB осциллографов Hantek PSO2020
Язык:
Английский
Размер и тип:
113 КБ,
ZIP
ZIP
