Цифровой планшетный осциллограф Micsig TO1104 (4 канала, 100 МГц)
57 750 ₽
57 750 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4493
Модель (серия)
TO1104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO1104
Общие данные
Артикул (код товара)
4493
Производитель (бренд)
Модель (серия)
TO1104
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Micsig TO1104
ВНИМАНИЕ! Производство цифрового планшетного осциллографа Micsig TO1104 (4 канала, 100 МГц) ВРЕМЕННО ПРЕКРАЩЕНО, ввиду сложностей производства. Сроки появления товара в наличии уточняйте у наших менеджеров.
Рекомендуем обратить внимание на альтернативную модель: Цифровой планшетный осциллограф Micsig TO1104 Plus (4 канала, 100 МГц)
Рекомендуем обратить внимание на альтернативную модель: Цифровой планшетный осциллограф Micsig TO1104 Plus (4 канала, 100 МГц)
Технические характеристики Micsig TO1104
| Серия | tBook Mini TO1000series |
| Количество каналов | 4 |
| Полоса пропускания | 0 - 100 МГц |
| Время нарастания фронта импульса | ≤ 3,5 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 28 Мб |
| Максимальная скорость захвата формы волны | 80000 осц/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1% параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2% (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 6 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система сбора сигналов | |
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Усреднение | 2, 4, 8, 16, 32, 54, 128, 256 |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Триггерная связь | DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |

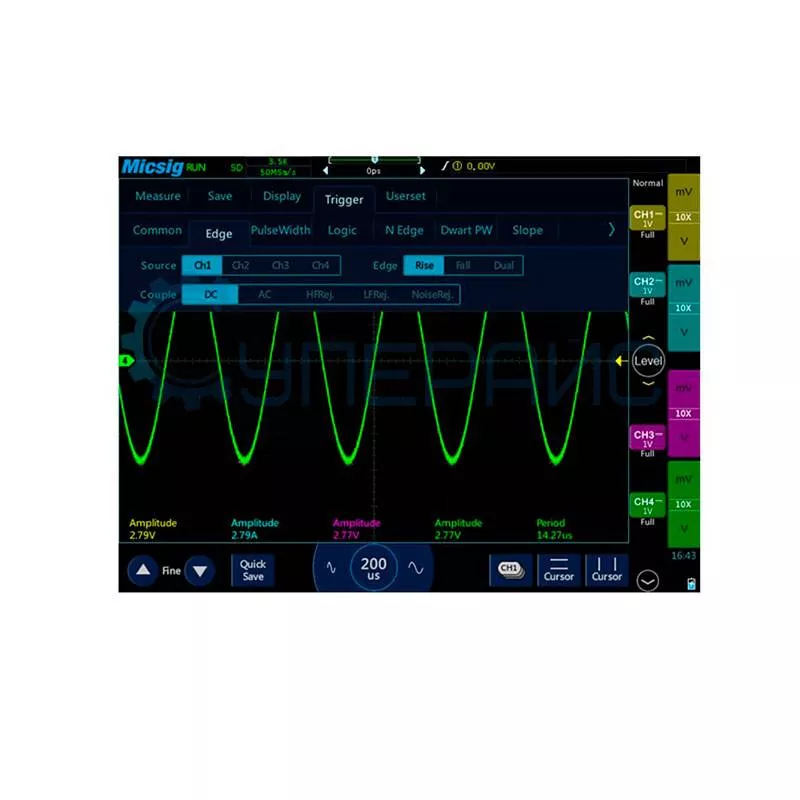

| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Связи | DC, AC, HF фильтр, LF фильтр и подавление шума |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с |
| отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с | |
| Запуск по видео сигналу | |
| Условие запуска | запуск по всем или отдельным строкам, чётным / нечётным или всем полям |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | запуск по положительному / отрицательному наклону |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536. |
| Система измерения | |

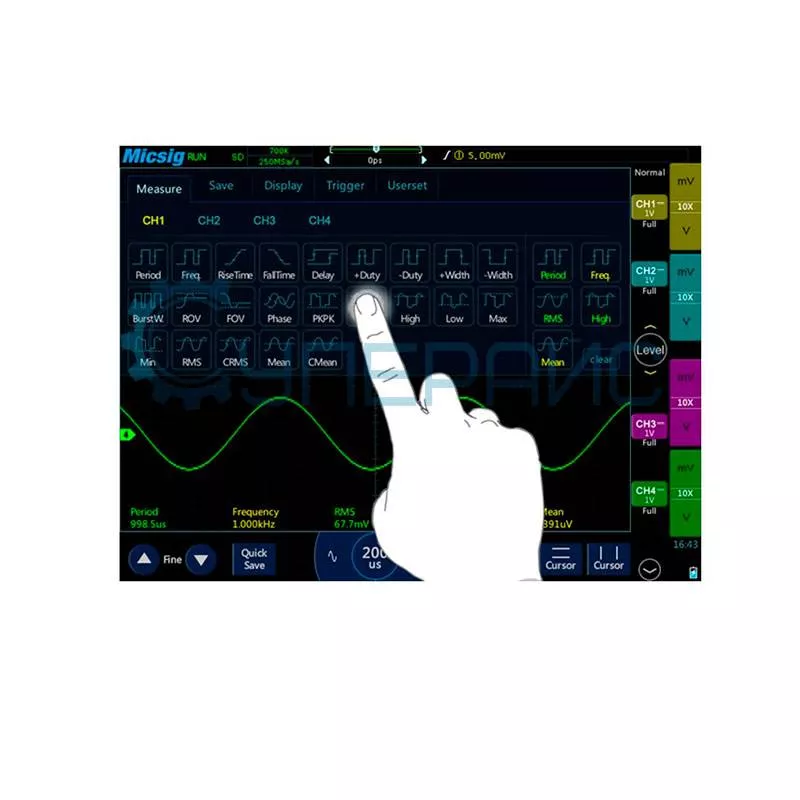

| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |

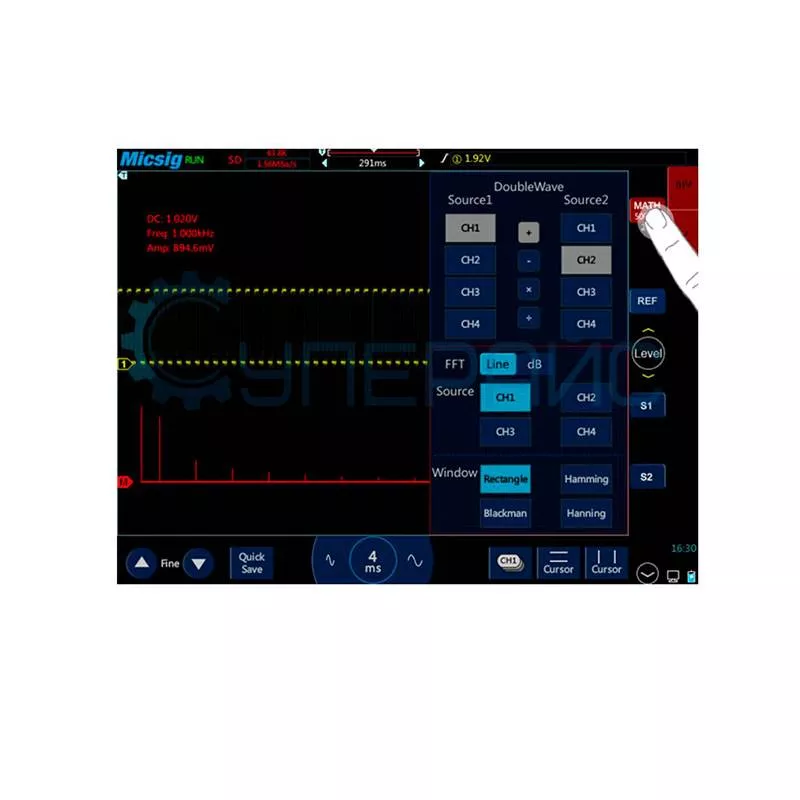

| Математические функции | сложение, вычитание, умножение, деление |
| БПФ | Spectral magnitude |
| FFT Vertical Scale: Linear RMS or dBV RMS | |
| FFT Windows to Rectangular, Hamming, Hanning, or Blackman-Hariis | |
| Общие характеристики | |
| Дисплей | цветной TFT 8 дюймов 800 x 600 точек |

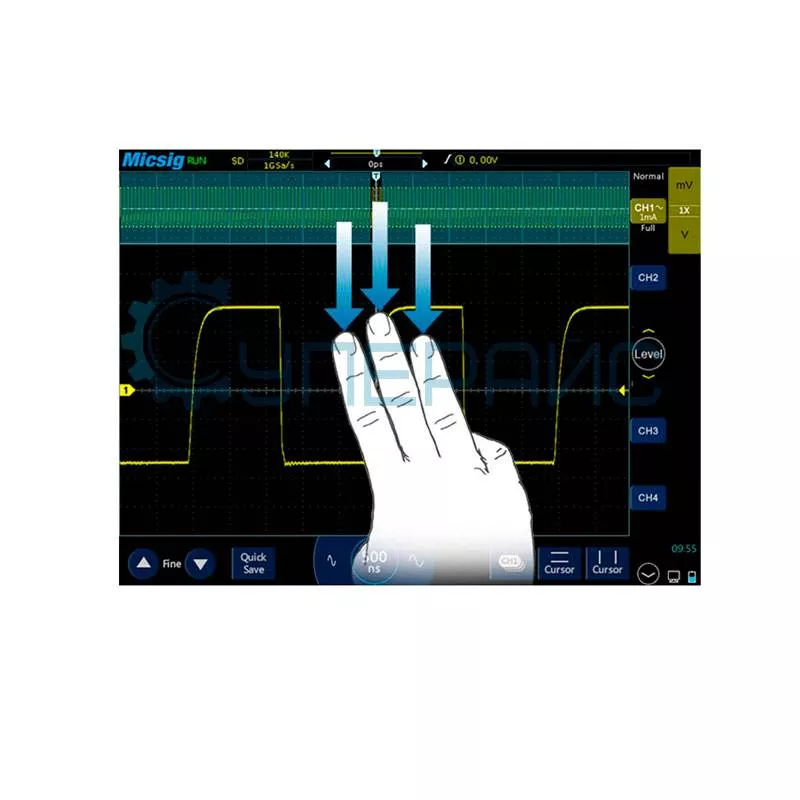

| Способ управления устройством | сенсорный экран, мышь |
| Интерфейс передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi |
| Встроенная память | 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана |
| Программные возможности | возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана |
| Адаптер | входное напряжение: 100 В - 240 В |
| выходное напряжение: 5 В/8 Вт постоянного тока | |
| Рабочая среда | температура: 0℃ - 45℃ |
| 5% - 85% | |
| Температура хранения | температура: -10℃ - 50℃ |
| влажность: ≤ 85 % | |
| Рабочая высота | 0 - 3000 м |
| Габариты | 200 мм х 250 мм х 55 мм |
| Вес | 1580 г |

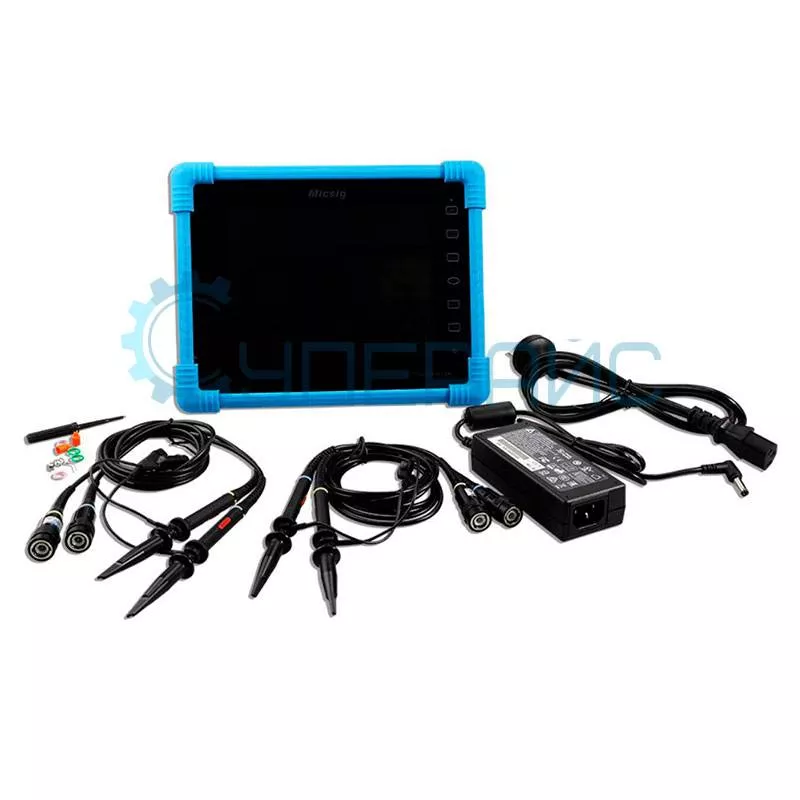

| Комплектация | осциллограф Micsig TO1104 - 1 шт |
|
осциллографический пробник - 4 шт адаптер питания - 1 шт цветные маркировочные кольца для щупа с разъемом BNC - 5 шт |
|
Внимание! Для подключения опции декодирования протоколов (CAN, LIN, SPI, I2C, UART), сообщите менеджеру о дополнительном приобретении пароля при подтверждении заказа. Стоимость опции - 3000 рублей.
Обзорная таблица
| Модель | TO1072 | TO1072 Plus | TO1102 | TO1102 Plus | TO1152 | TO1152 Plus | TO1074 | TO1074 Plus | TO1104 | TO1104 Plus |
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 70 МГц | 100 МГц | 150 МГц | 70 МГц | 100 МГц | |||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 14 Мб | 28 Мб | 14 Мб | 28 Мб | ||||||
| Время нарастания сигнала | ≤ 5 нс | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 5 нс | ≤ 3,5 нс | |||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi | |||||||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В |
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Документация и ПО Micsig TO1104
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового планшетного осциллографа Micsig TO1104
Язык:
Английский
Размер и тип:
5 МБ,
PDF
Руководство пользователя по использованию FTP для передачи файлов между PC и Micsig TO1104
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Руководство пользователя по подключению осциллографа Micsig TO1104 к компьютеру через беспроводную локальную сеть
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Спецификация планшетного осциллографа Micsig TO1104
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Программное обеспечение для планшетного осциллографа Micsig TO1104
Язык:
Английский
Размер и тип:
15 МБ,
RAR
RAR
Приложение Android для планшетного осциллографа Micsig TO1104 с Wi-Fi модулем
Язык:
Английский
Размер и тип:
1,2 МБ,
RAR
RAR
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig TO1104
Язык:
Английский
Размер и тип:
2 МБ,
ZIP
ZIP
Сертификаты CE, RoHS планшетного осциллографа Micsig TO1104
Язык:
Английский
Размер и тип:
20 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Micsig TO1104
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4482
Модель (серия):
EM1230
Производитель:
E-sun Allsun
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
25
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13279
Модель (серия):
DSO1511G
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
4487
Модель (серия):
DSO PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
5
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6081
Модель (серия):
5012H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39905
Модель (серия):
DC151500D
Производитель:
Dingce
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
22500
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
41524
Модель (серия):
IT6514C
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1800
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
37019
Модель (серия):
MH-300B
Производитель:
Qunlong
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
31091
Модель (серия):
DC-2000C
Производитель:
DGC
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая толщина, мм:
0,65
Макс. измеряемая толщина, мм:
400
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
30028
Модель (серия):
723N
Производитель:
SanLiang
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24791
Модель (серия):
MS-98T
Производитель:
MEET
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемая влажность, %:
50
Мин. измеряемая влажность, %:
1,5
Метод измерения:
контактный игольчатый
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
41523
Модель (серия):
IT6513A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1200
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
36162
Модель (серия):
HMI VC-H-7
Производитель:
VEDA
Страна производства:
Россия
Гарантия, мес.:
12
Тип панели:
Сенсорная
Размер экрана:
7"
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
29553
Модель (серия):
ПР200-24.2.0.0
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
24122
Модель (серия):
DT8260
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
260°С
Сохранение результатов тестирования:
Да
Автоотключение питания:
Да
Взрывозащита:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14035
Модель (серия):
SW-6500
Производитель:
Suwei
Страна производства:
Китай
Гарантия, мес.:
12
Макс. частота вращения, об/мин:
49999
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24073
Модель (серия):
NF-588E
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Поле зрения, °:
17,5 x 13,1
Разреш. инфракрасного изображения, пиксель:
256 х 192
Частота кадров тепловизионных изображений, Гц:
25
Точность в центре кадра (NETD/тепловая чувствительность):
≤ 50 мК
Фокусное расстояние объектива:
10 мм
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
30961
Модель (серия):
IT6515C
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1800
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
41242
Модель (серия):
80-24 (LFP)
Производитель:
Сталкер
Страна производства:
Россия
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
10000
Проверка целостности кабеля:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Артикул (код товара):
30488
Модель (серия):
СП315-Р
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Размер экрана:
15.6"
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4555
Модель (серия):
TO1074
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

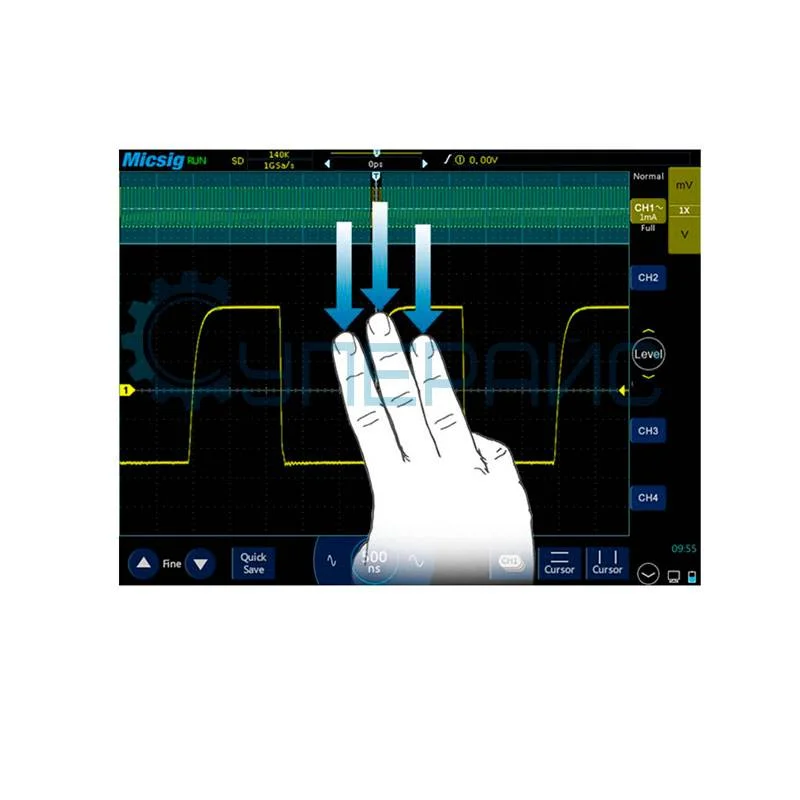

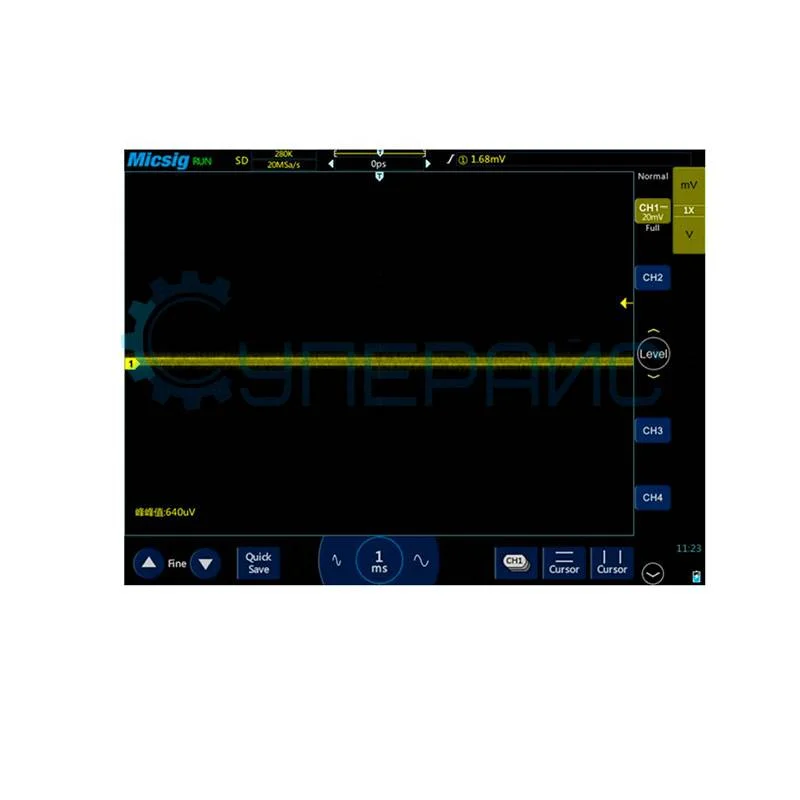

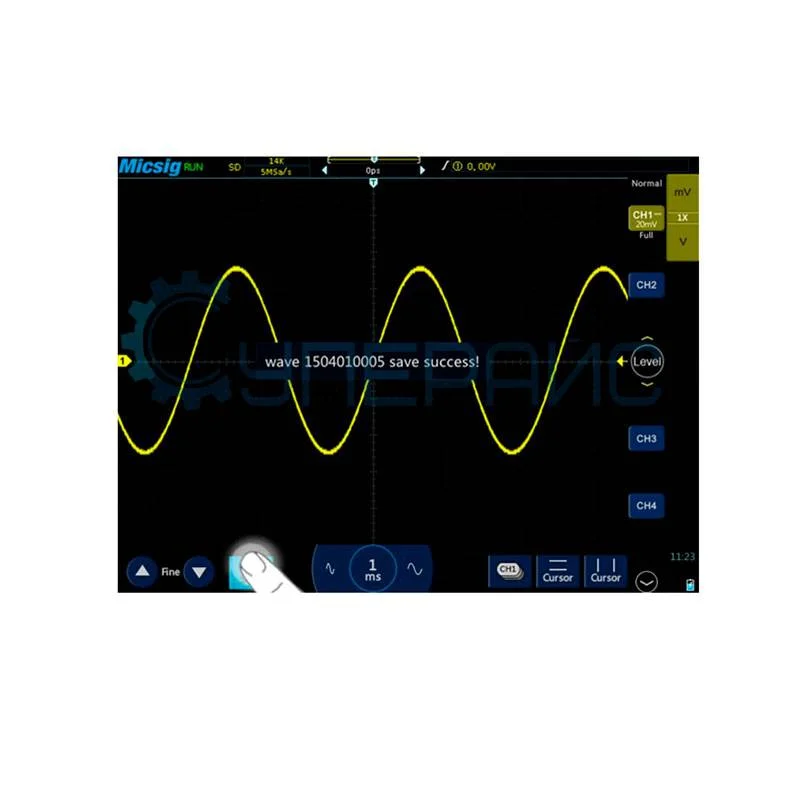

Артикул (код товара):
4493
Модель (серия):
TO1104
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
20422
Модель (серия):
NF-308S
Производитель:
Noyafa
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Да
Измерение макс. длины кабеля, м:
350
Трассировка и идентификация кабеля:
Да
Макс. дистанция обнаружения кабеля, м:
2500
Благодарственные письма
