Планшетный цифровой осциллограф Micsig TO1072 (2 канала, 70 МГц)
46 860 ₽
46 860 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4516
Модель (серия)
TO1072
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig TO1072
Общие данные
Артикул (код товара)
4516
Производитель (бренд)
Модель (серия)
TO1072
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Micsig TO1072
ВНИМАНИЕ! Производство планшетного цифрового осциллографа Micsig TO1072 (2 канала, 70 МГц) ВРЕМЕННО ПРЕКРАЩЕНО, ввиду сложностей производства. Сроки появления товара в наличии уточняйте у наших менеджеров.
Рекомендуем обратить внимание на альтернативную модель: Планшетный цифровой осциллограф Micsig TO1074 (4 канала, 70 МГц)
Рекомендуем обратить внимание на альтернативную модель: Планшетный цифровой осциллограф Micsig TO1074 (4 канала, 70 МГц)
Технические характеристики Micsig TO1072
| Серия | tBook Mini TO1000series |
| Количество каналов | 2 |
| Полоса пропускания | 0 - 70 МГц |
| Время нарастания фронта импульса | ≤ 5 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 14 Мб |
| Максимальная скорость захвата формы волны | 80000 осц/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1% параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2% (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 6 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система сбора сигналов | |
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Усреднение | 2, 4, 8, 16, 32, 54, 128, 256 |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Триггерная связь | DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Связи | DC, AC, HF фильтр, LF фильтр и подавление шума |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с |
| отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с | |
| Запуск по видео сигналу | |
| Условие запуска | запуск по всем или отдельным строкам, чётным / нечётным или всем полям |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | запуск по положительному / отрицательному наклону |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536. |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия |

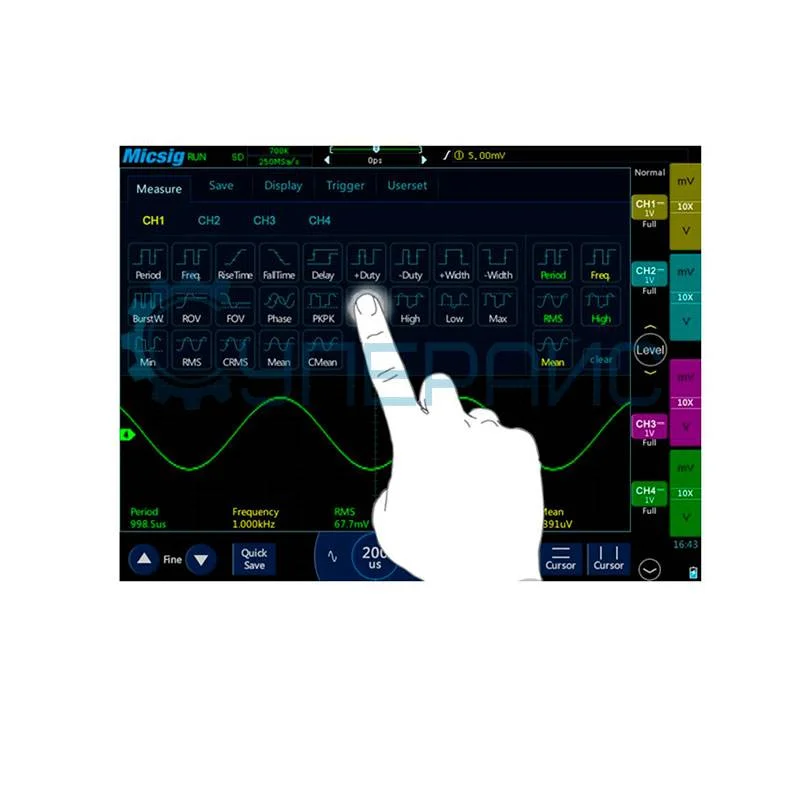

| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |

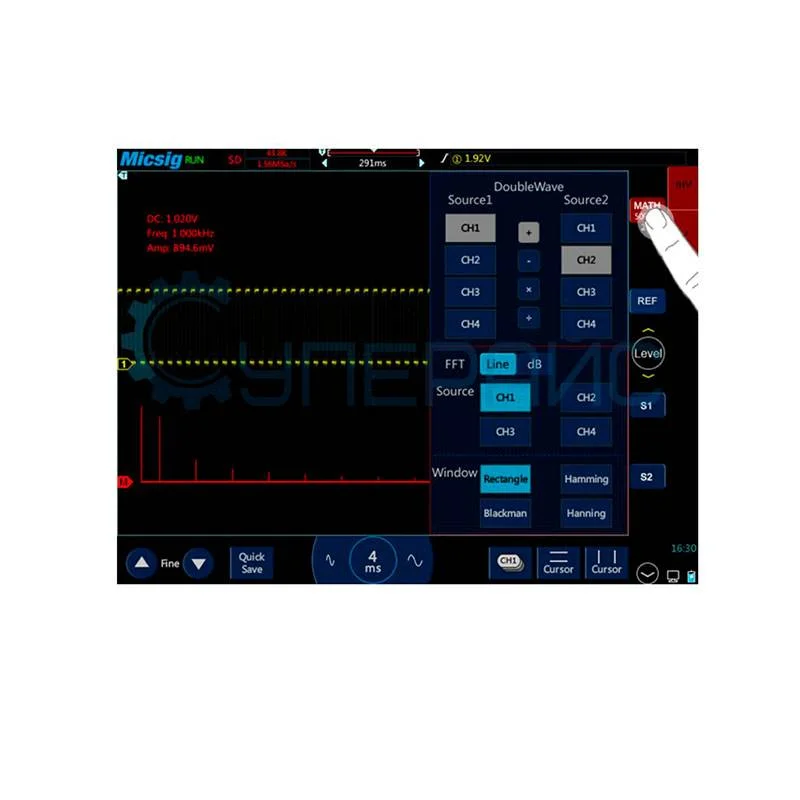

| Математические функции | сложение, вычитание, умножение, деление |
| БПФ | Spectral magnitude |
| FFT Vertical Scale: Linear RMS or dBV RMS | |
| FFT Windows to Rectangular, Hamming, Hanning, or Blackman-Hariis | |
| Общие характеристики | |
| Дисплей | цветной TFT 8 дюймов 800 x 600 точек |

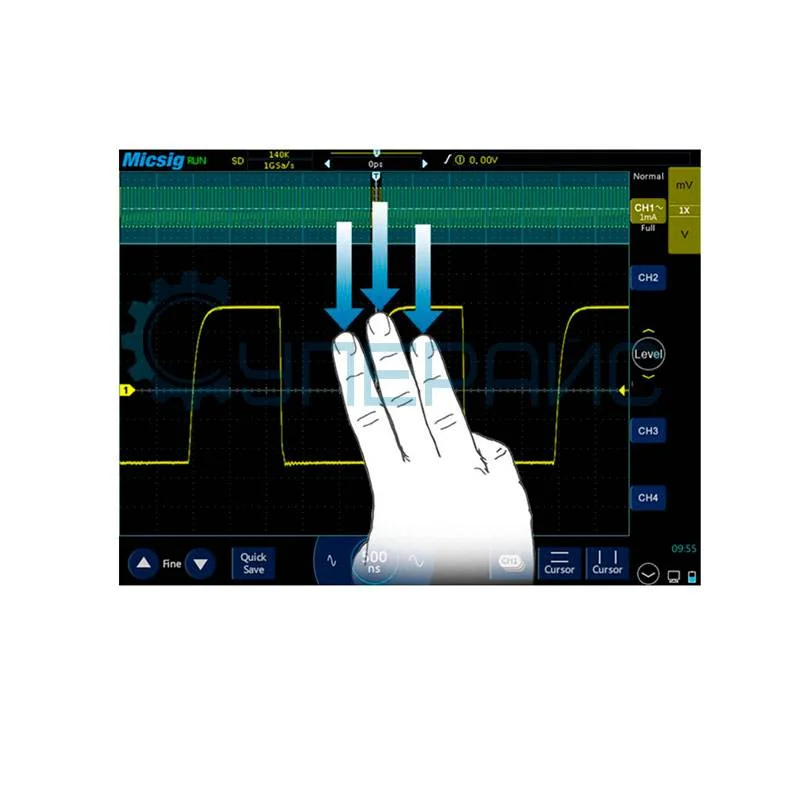

| Способ управления устройством | сенсорный экран, мышь |
| Интерфейс передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi |
| Встроенная память | 8 ГБ, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана |
| Программные возможности | возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана |
| Адаптер | входное напряжение: 100 В - 240 В |
| выходное напряжение: 5 В/8 Вт постоянного тока | |
| Рабочая среда | температура: 0℃ - 45℃ |
| 5% - 85% | |
| Температура хранения | температура: -10℃ - 50℃ |
| влажность: ≤ 85 % | |
| Рабочая высота | 0 - 3000 м |
| Габариты | 200 мм х 250 мм х 55 мм |
| Вес | 1580 г |

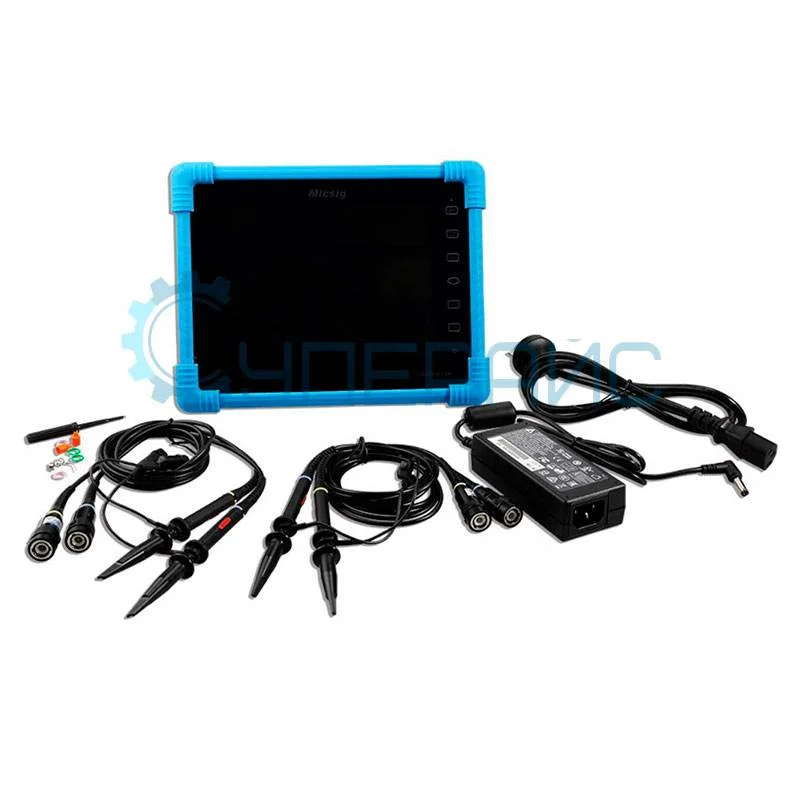

| Комплектация | осциллограф Micsig TO1072 - 1 шт |
|
осциллографический пробник - 2 шт адаптер питания - 1 шт цветные маркировочные кольца для щупа с разъемом BNC - 3 шт |
|
Внимание! Для подключения опции декодирования протоколов (CAN, LIN, SPI, I2C, UART), сообщите менеджеру о дополнительном приобретении пароля при подтверждении заказа. Стоимость опции - 3000 рублей.
Обзорная таблица
| Модель | TO1072 | TO1072 Plus | TO1102 | TO1102 Plus | TO1152 | TO1152 Plus | TO1074 | TO1074 Plus | TO1104 | TO1104 Plus |
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 70 МГц | 100 МГц | 150 МГц | 70 МГц | 100 МГц | |||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 14 Мб | 28 Мб | 14 Мб | 28 Мб | ||||||
| Время нарастания сигнала | ≤ 5 нс | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 5 нс | ≤ 3,5 нс | |||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, DC interface, Probe calibration Port, LAN, HDMI, Wi-Fi | |||||||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 8000 мА/ч, 7,4 В |
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Документация и ПО Micsig TO1072
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового планшетного осциллографа Micsig TO1072
Язык:
Английский
Размер и тип:
5 МБ,
PDF
Руководство пользователя по использованию FTP для передачи файлов между PC и Micsig TO1072
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Руководство пользователя по подключению осциллографа Micsig TO1072 к компьютеру через беспроводную локальную сеть
Язык:
Английский
Размер и тип:
250 КБ,
PDF
Программное обеспечение для планшетного осциллографа Micsig TO1072
Язык:
Английский
Размер и тип:
15 МБ,
RAR
RAR
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig TO1072
Язык:
Английский
Размер и тип:
2 МБ,
ZIP
ZIP
Приложение Android для планшетного осциллографа Micsig TO1072 с Wi-Fi модулем
Язык:
Английский
Размер и тип:
1,2 МБ,
RAR
RAR
Спецификация планшетного осциллографа Micsig TO1072
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Сертификаты CE, RoHS планшетного осциллографа Micsig TO1072
Язык:
Английский
Размер и тип:
20 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Micsig TO1072
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4482
Модель (серия):
EM1230
Производитель:
E-sun Allsun
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
25
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
19592
Модель (серия):
DSO152
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Частота дискретизации на канал, МВыб/с:
2,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18780
Модель (серия):
TO1112D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6081
Модель (серия):
5012H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23440
Модель (серия):
202A
Производитель:
Anlixin
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
80
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30165
Модель (серия):
LK-802
Производитель:
LIHONK
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
220 В
Наличие удара:
нет
По типу питания:
Электрический (от сети 220 В)
Кейс/чехол в комплекте:
нет
Тип патрона:
Круглый
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
30162
Модель (серия):
LK-E36
Производитель:
LIHONK
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
3.6 В
Наличие удара:
нет
По типу питания:
Аккумуляторный
Кейс/чехол в комплекте:
да
Тип патрона:
Шестигранный
Добавить в избранное
Артикул (код товара):
20247
Модель (серия):
GM333A
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
400°С
Время отклика, с:
0.5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
30827
Модель (серия):
Udeye OD9830
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение напряжения, В:
3
Мин. измеряемое значение тока, А:
0,01
Макс. измеряемое значение тока, А:
80
Макс. измеряемое напряжение, В:
600
Макс. измеряемое значение мощности, Вт:
30000
Добавить в избранное
Артикул (код товара):
19217
Модель (серия):
-
Производитель:
Owen
Страна производства:
Китай
Гарантия, мес.:
Термостойкость, °С :
До 220
Основа:
Полиэфирная пленка
Двусторонний:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21471
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Конфигурация:
Собранный
Камера:
Есть
Роботы на базе:
Raspberry Pi
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
28160
Модель (серия):
L1200
Производитель:
Flason
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Автоматический
Макс. размер печатной платы, мм:
1200 x 340
Рабочая область, мм:
1200 x 340
Размер трафарета, мм:
1800 x 737
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Артикул (код товара):
30488
Модель (серия):
СП315-Р
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Размер экрана:
15.6"
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
23921
Модель (серия):
XDS2102AV
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9658
Модель (серия):
BK90
Производитель:
BAKON
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
90
Макс. температура нагрева, °C:
480
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):

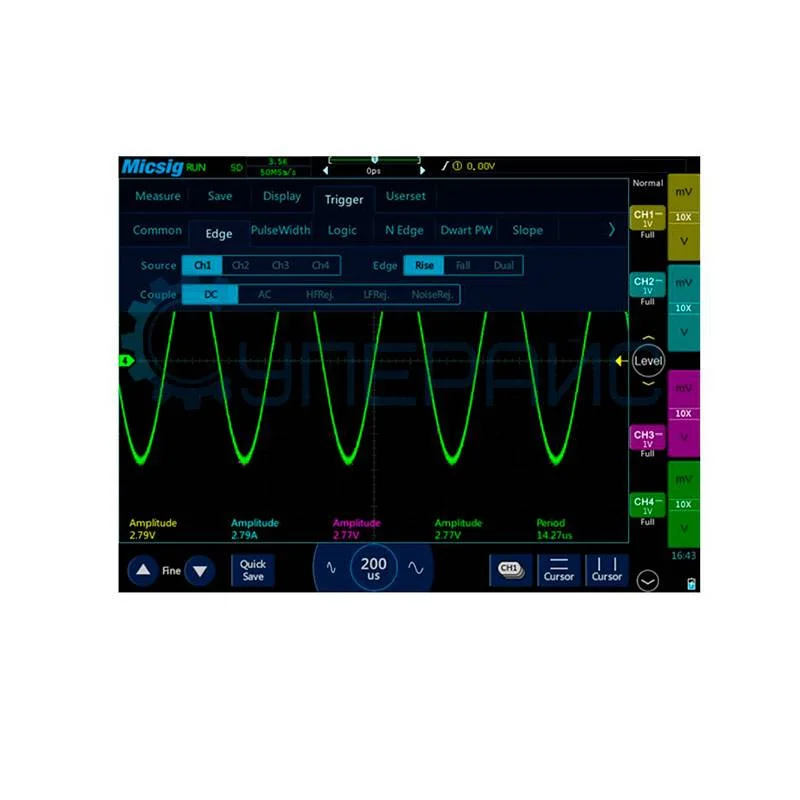

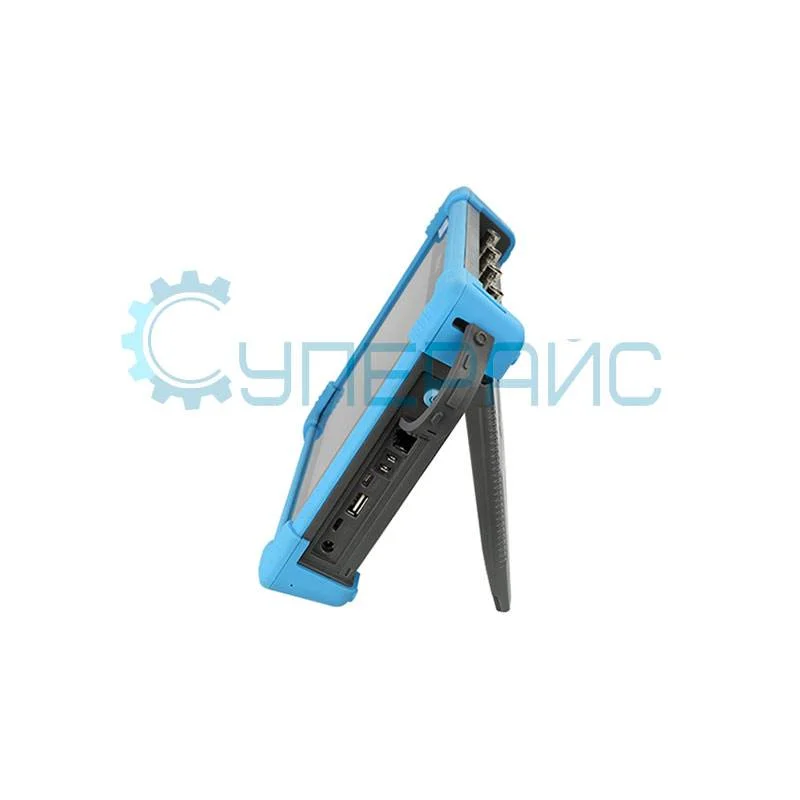

4516

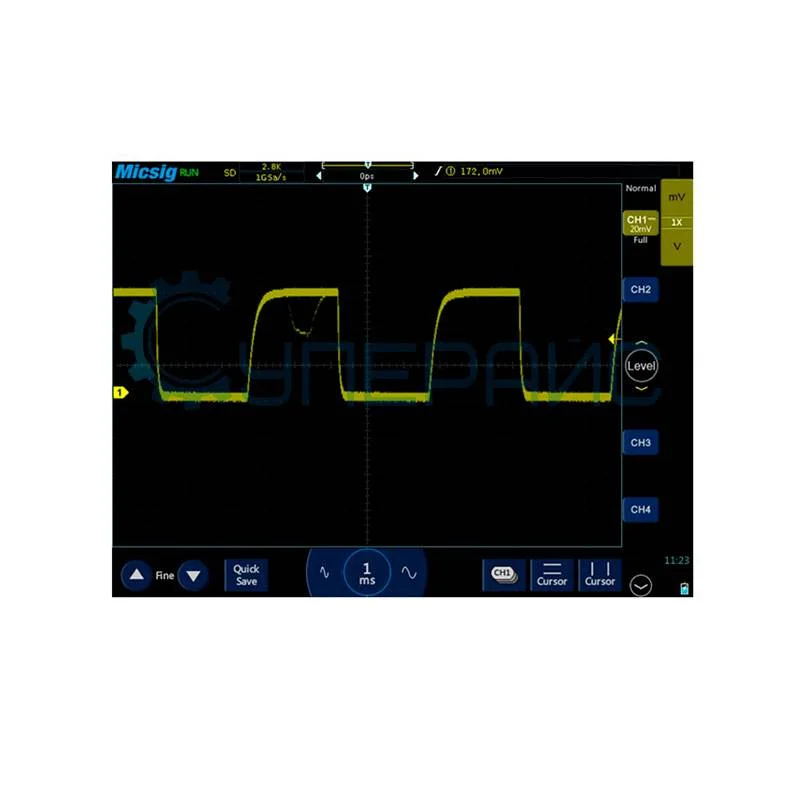

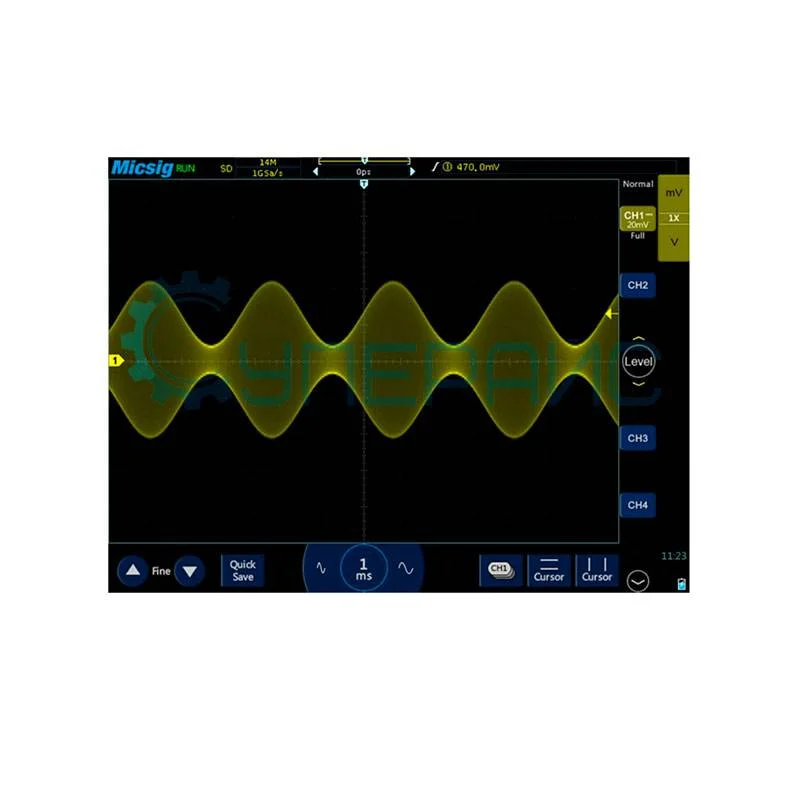

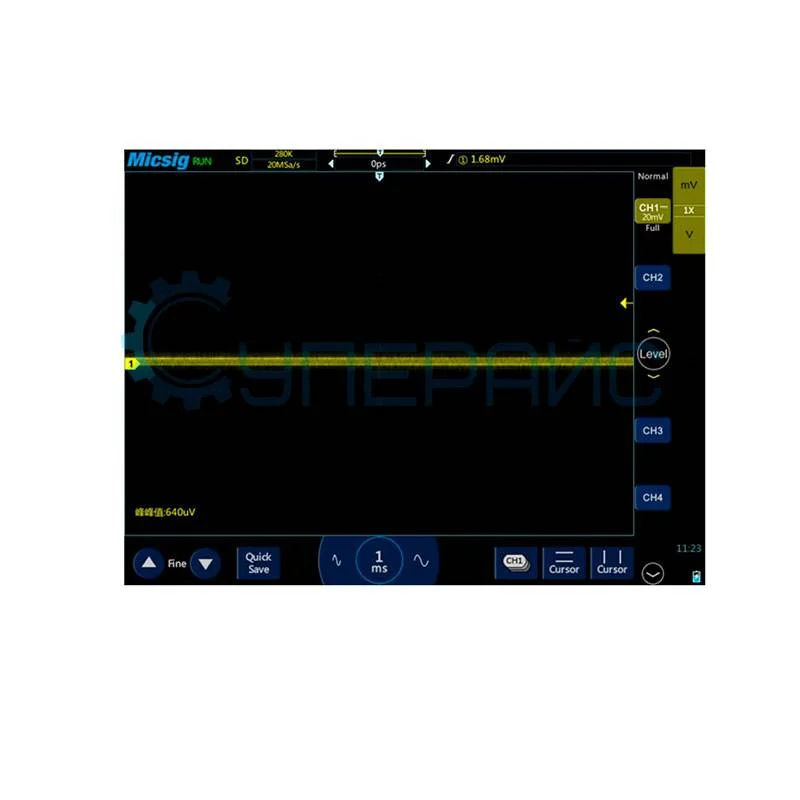

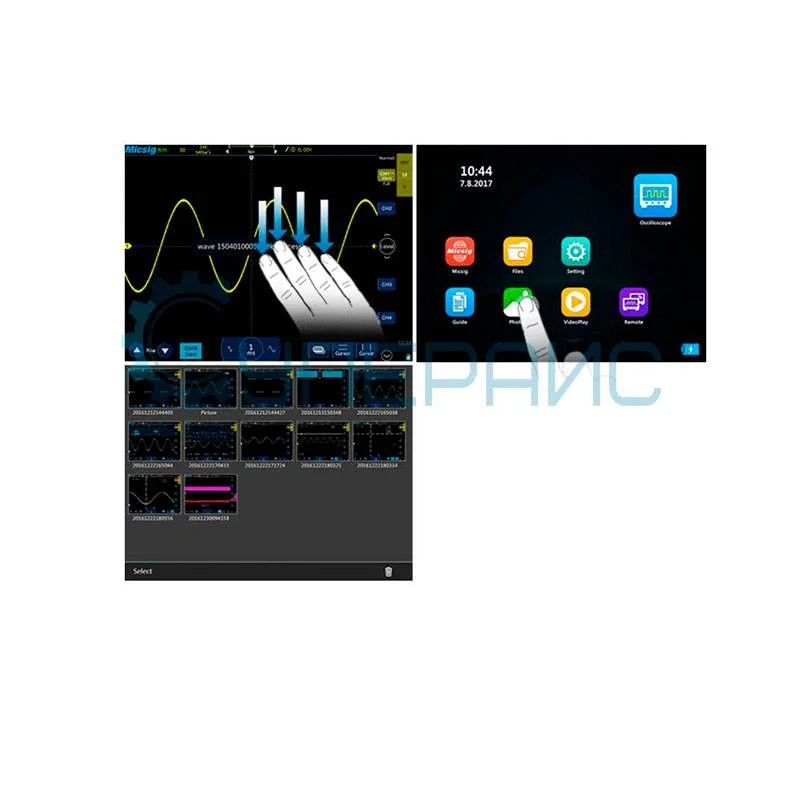

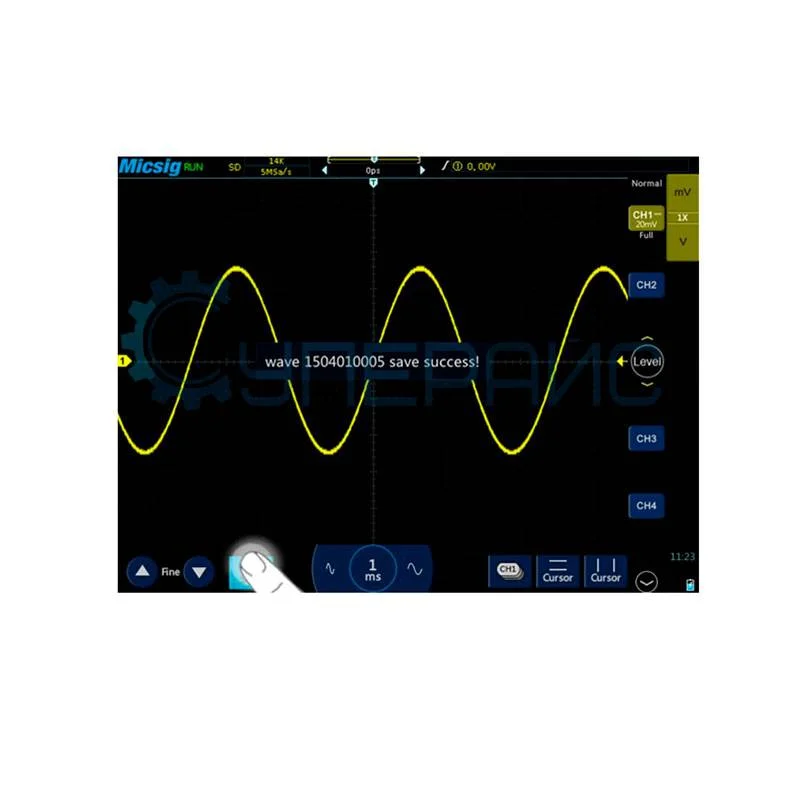

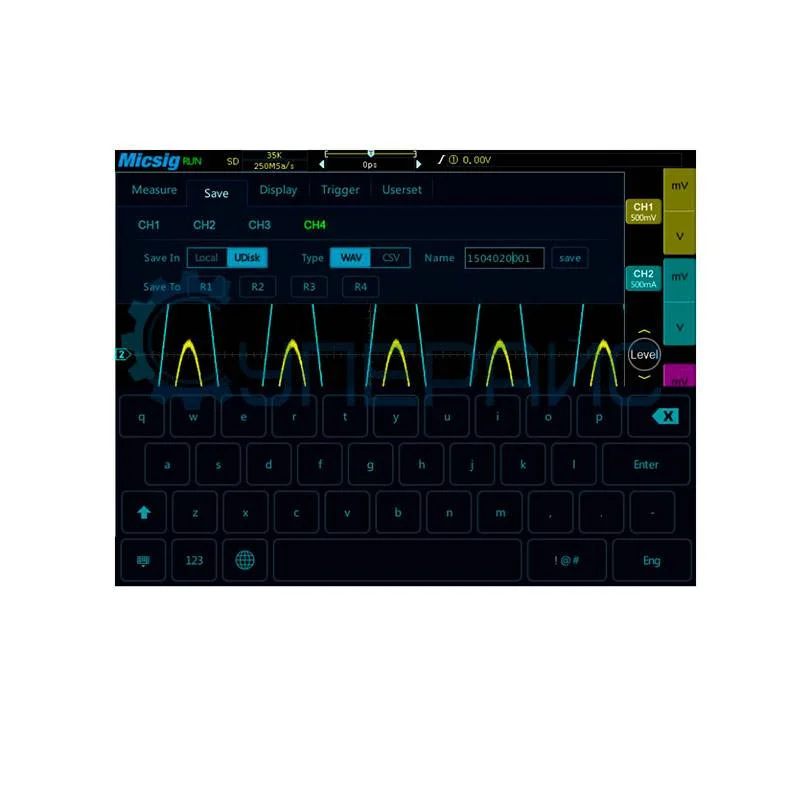

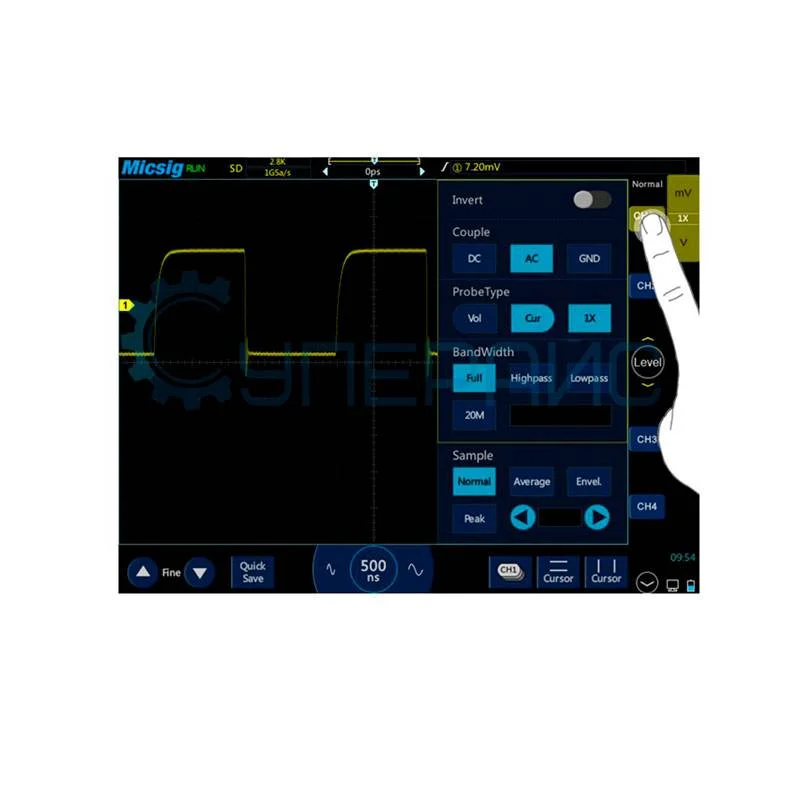

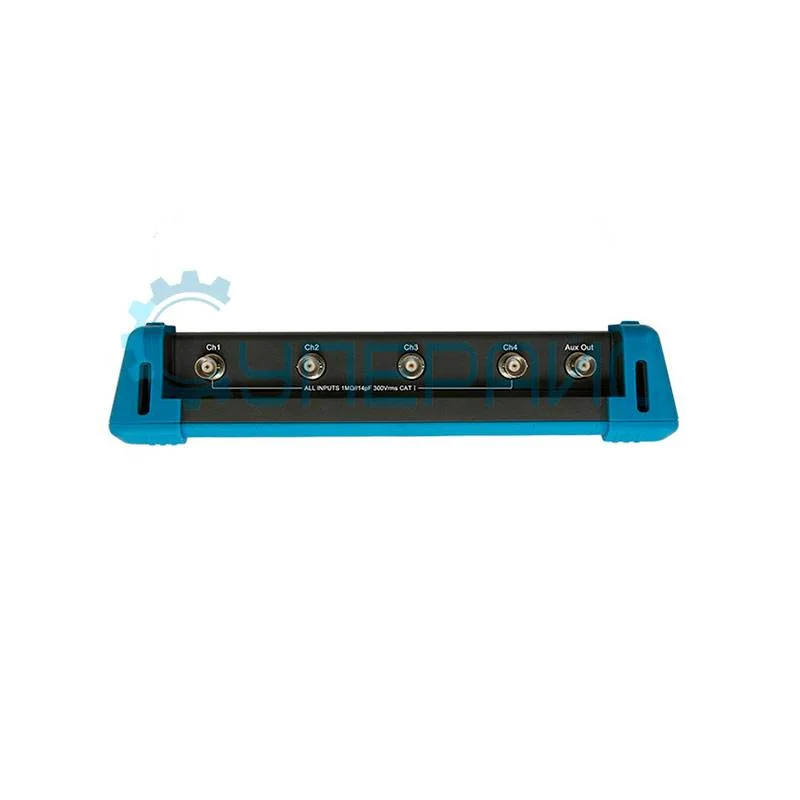

Модель (серия):
TO1072
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
37157
Модель (серия):
DSC 600
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18535
Модель (серия):
TP3040
Производитель:
Tronstol
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Ручной
Макс. размер печатной платы, мм:
250 x 400
Рабочая область, мм:
300 x 400
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4591
Модель (серия):
iDSO1070A
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25951
Модель (серия):
982D-III
Производитель:
YIHUA
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
2
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Макс. температура нагрева, °C:
450
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26249
Модель (серия):
SA6
Производитель:
HTOOL
Страна производства:
Китай
Гарантия, мес.:
12
Диапазон полосы пропускания:
170 кГц
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
2646
Модель (серия):
PM8248S
Производитель:
Peakmeter
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 600 мА
Макс. ток (DC):
600 мА
Сопротивление:
да
Благодарственные письма
