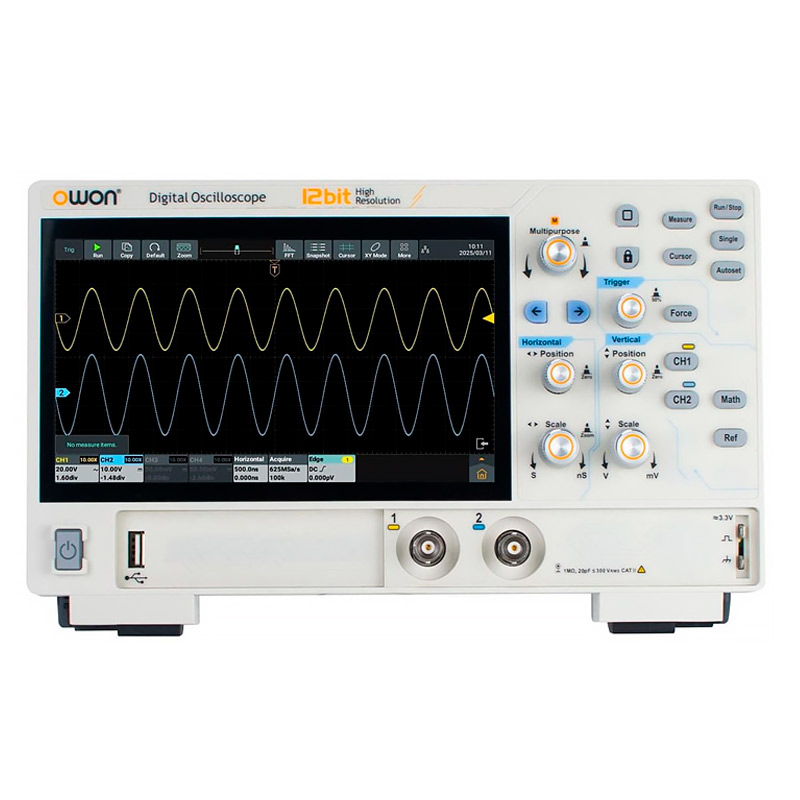

Промышленный осциллограф OWON ADS822A
49 860 ₽
49 860 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
38887
Модель (серия)
ADS822A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS822A
Общие данные
Артикул (код товара)
38887
Производитель (бренд)
Модель (серия)
ADS822A
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Входные параметры
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 5 пФ
Коэффициенты пробников
1 мкX – 1 МX
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел
Точность усиления постоянного тока
1,5 % (≥ 5 мВ), 2 % (2 мВ), 3 % (≤ 1 мВ)
Система синхронизации
Базовые типы триггера
Edge, Video, Pulse, Slope
Расширенные типы триггера
Runt, Windows, Timeout, Nth, Logic
Протокольный триггер
RS232/UART, I2C, SPI, CAN, LIN
Источник триггера
CH1–CH2
Горизонтальная система
Горизонтальная развёртка
1 нс/дел – 1000 с/дел
Точность временной базы
± 25 ppm
Режимы развёртки
YT
Система измерения
Автоматические измерения
Period, Frequency, +Width, -Width, Rise Time, Fall Time, +Duty, -Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, Vbase, Vamp, Preshoot, Area, Cyc Area, Delay, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математические операции
+, -, ×, /, AND, OR, XOR, NOT, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Sin, Cos, Tan, FFT, FFTrms, LowPass, HighPass, BandPass, BandStop
Частотомер
6-значный
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
USB type C
LAN
HDMI
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 ℃
Рабочая влажность
≤ 90 %
Габариты и вес
Габариты прибора
260 x 160 x 78 мм
Вес нетто, кг
1,5
Комплектация
Комплектация
кабель питания - 1 шт
адаптер - 1 шт
USB кабель - 1 шт
зонд - 2 шт
руководство пользователя - 1 шт
адаптер - 1 шт
USB кабель - 1 шт
зонд - 2 шт
руководство пользователя - 1 шт
Описание OWON ADS822A
Сравнительная таблица осциллографов OWON ADS серии
| Характеристики | ADS802A | ADS804A | ADS812A | ADS814A | ADS822A | ADS824A | ADS912A | ADS914A | ADS922A | ADS924A |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц | 125 МГц | 125 МГц | 250 МГц | 250 МГц |
| Количество каналов | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Частота дискретизации | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 1,25 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с |
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс | ≤ 2,8 нс | ≤ 2,8 нс | ≤ 1,4 нс | ≤ 1,4 нс |
| Глубина памяти | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 50 Мб | 100 Мб | 100 Мб | 100 Мб | 100 Мб |
| Вертикальное разрешение | 12 бит | |||||||||
| Дисплей | 7" ЖК, 1024 x 600 | |||||||||
Промышленный осциллограф OWON ADS822A
OWON ADS822A — это двухканальный цифровой осциллограф с полосой пропускания 200 МГц и 12-битным вертикальным разрешением. Устройство предназначено для визуального контроля формы сигналов.
Модель оснащена сенсорным экраном диагональю 7 дюймов. Глубина памяти 50 Мб позволяет захватывать большие участки сигнала без потери детализации. Частота дискретизации на одном канале достигает 1,25 ГВыб/с.
Преимущества двухканальной конфигурации:
- одновременное наблюдение двух сигналов для оценки их взаимодействия;
- возможность сравнивать входные и выходные параметры устройства;
- измерение временных задержек между каналами с высокой точностью;
- удобство отладки дифференциальных пар и последовательных шин.
Количества каналов достаточно для решения большинства диагностических задач. Этот осциллограф OWON подойдёт инженерам-разработчикам, сервисным специалистам по ремонту сложной техники, монтажникам систем автоматизации, преподавателям технических дисциплин.
Сферы применения:
- настройка импульсных блоков питания, преобразователей частоты;
- диагностика датчиков и исполнительных механизмов в промышленной автоматике;
- отладка микроконтроллерных систем с последовательным интерфейсом;
- контроль сигналов в автомобильной электронике и системах зажигания;
- ремонт аудиоаппаратуры и радиопередающих устройств;
- образование и наука.
Интерфейс HDMI позволяет выводить изображение на внешний монитор или проектор — удобно при коллективной работе или обучении. LAN-порт даёт возможность управлять прибором удалённо через компьютер, передавать сведения в общую сеть и синхронизировать осциллограф с другим измерительным оборудованием в составе автоматизированных стендов.
Документация и ПО OWON ADS822A
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллограф OWON серии ADS800A
Язык:
Английский
Размер и тип:
10,5 МБ,
PDF
Руководство по программированию осциллографов OWON серии ADS
Язык:
Английский
Размер и тип:
1,51 Мб,
PDF
Руководство по эксплуатации осциллографов OWON серии ADS800A
Язык:
Английский
Размер и тип:
4.13 МБ,
pdf
Программное обеспечение для осциллографов OWON серии ADS800A/ADS900A
Язык:
Английский
Размер и тип:
58.2 МБ,
ZIP
ZIP
Показать больше
Показать меньше
