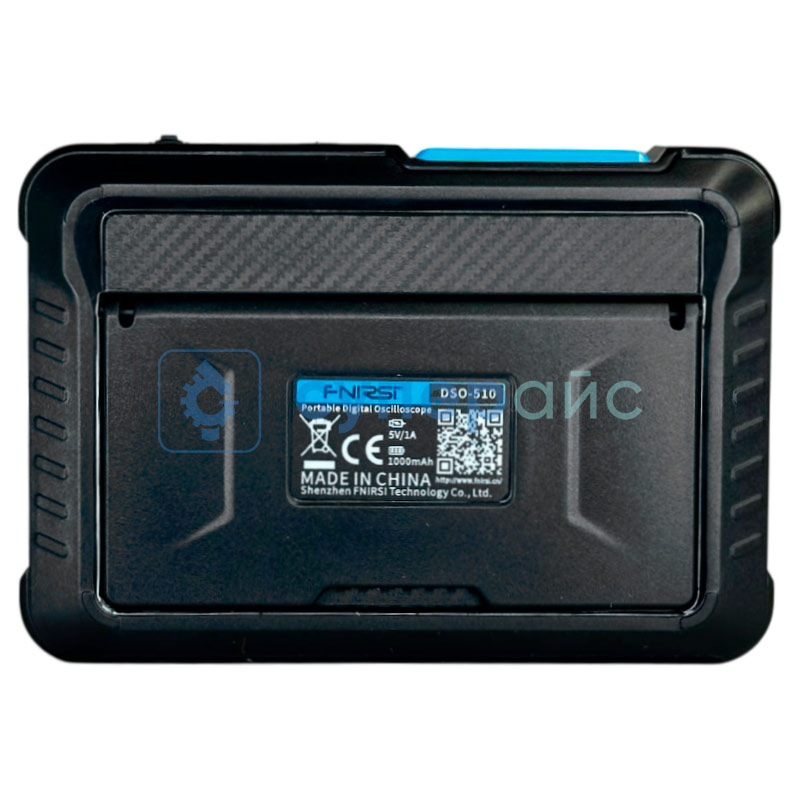

Портативный осциллограф FNIRSI DSO-510
3 250 ₽
3 250 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 10 шт.
Артикул (код товара)
31443
Модель (серия)
DSO-510
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FNIRSI DSO-510
Артикул (код товара)
31443
Модель (серия)
DSO-510
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Вес (кг)
0,104
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Показать больше
Показать меньше
Описание FNIRSI DSO-510
Технические характеристики FNIRSI DSO-510
| Количество цифровых каналов | 1 |
| Полоса пропускания | 10 МГц |
| Частота дискретизации | 48 МВыб / с |
| Вертикальная чувствительность | 10 мВ / дел - 10 В / дел |
| Базовый диапазон времени | 50 нс / дел - 20 с / дел |
| Диапазон напряжении |
X1: ±40 В (Впп: 80 В) X10: ±400 В (Впп: 800 В) |
| Режим триггера | автоматический, нормальный, одиночный |
| Способ подключения | AC / DC |
| Функция хранения данных | есть |
| Функция анализа формы сигнала | есть |
| Функция защиты от перегрева | есть |
| Функция автоматической калибровки | есть |
| Генератор сигналов | |
| Частота | 0 - 50 кГц |
| Рабочий цикл | 0 - 100% |
| Амплитуда | 0,1 - 3 В |
| Формы волн | синусоидальная, прямоугольная, пилообразная, полуволна, полная, ступенчатая, антишаговая, шумовая, экспоненциальный подъем, экспоненциальное падение, сигнал постоянного тока, многотональный, затухающий импульс, волна Лоренца |
| Общие характеристики | |
| Дисплей | 2,8 дюйма, 320 x 240 |

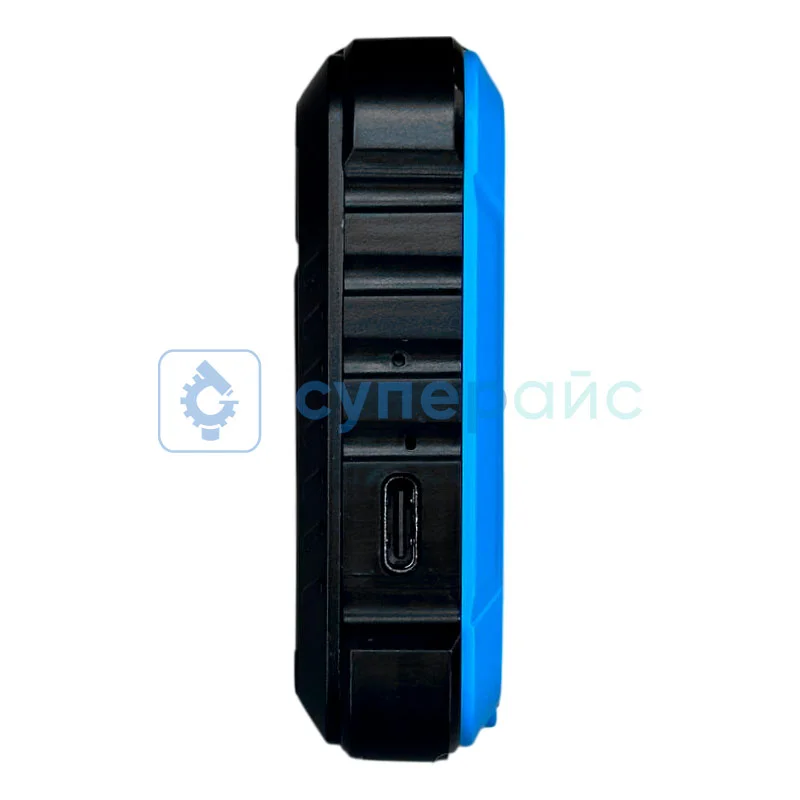

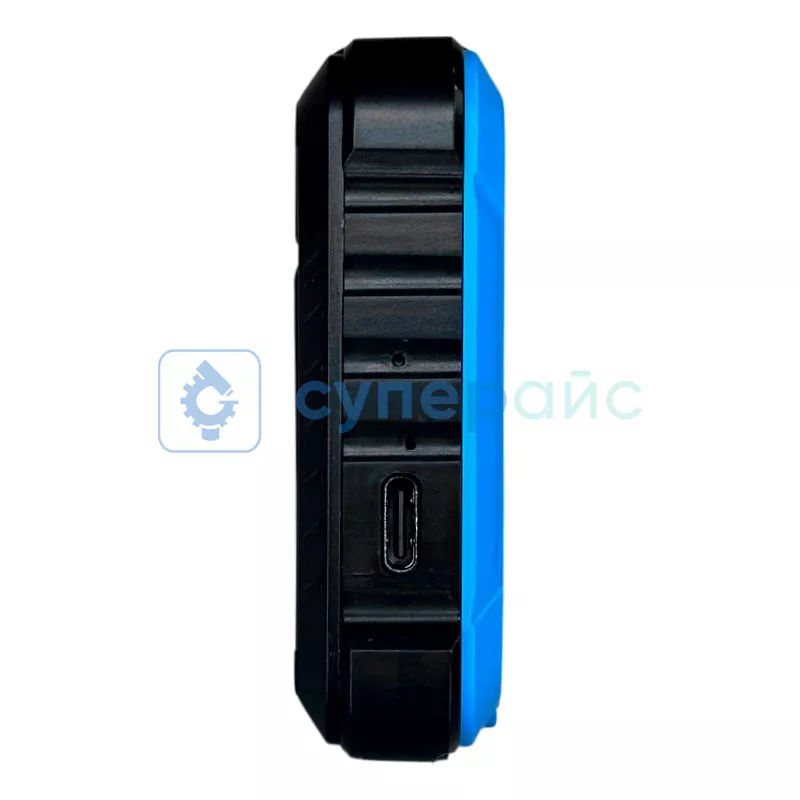

| Интерфейс | USB Type-C |
| Источник питания | 5 В / 1 А |
| Ёмкость литиевой батареи | 1000 мАч |
| Габариты изделия | 99 x 68,3 x 19,5 мм |
| Габариты упаковки | 200 x 105 x 45 мм |
| Вес брутто | 295 г |

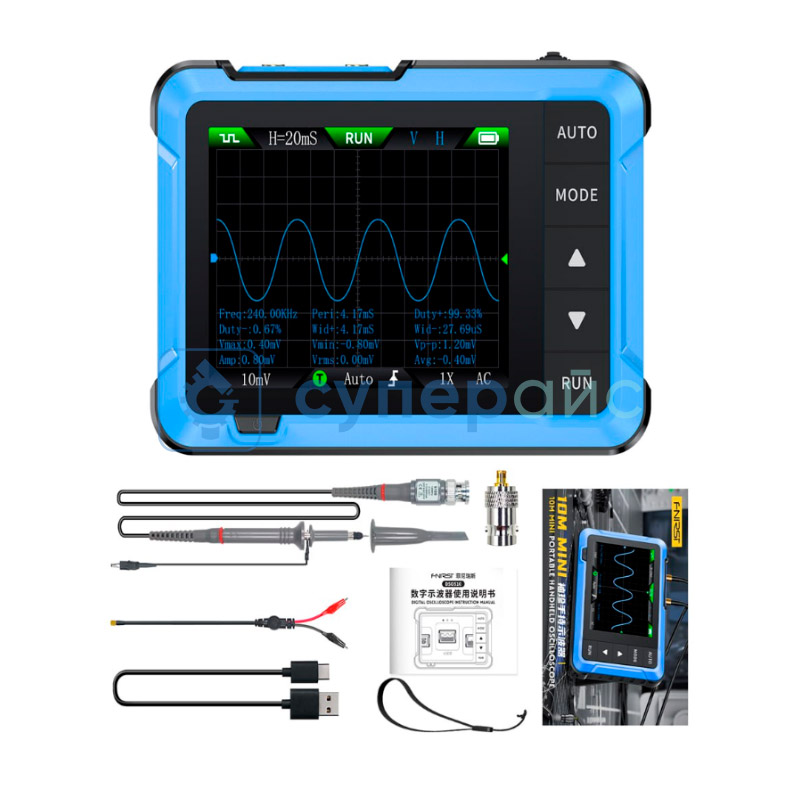

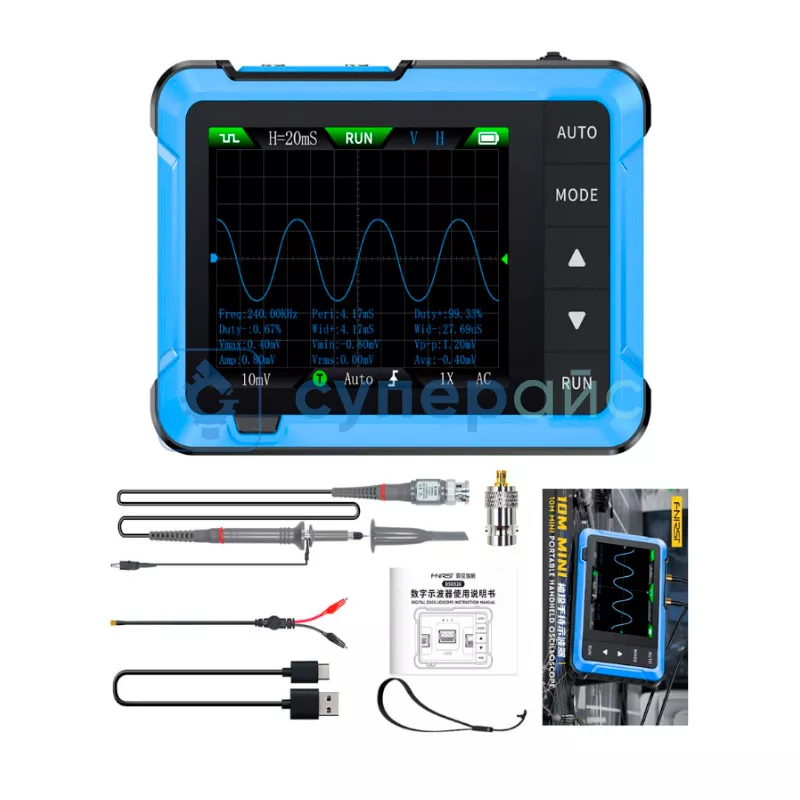

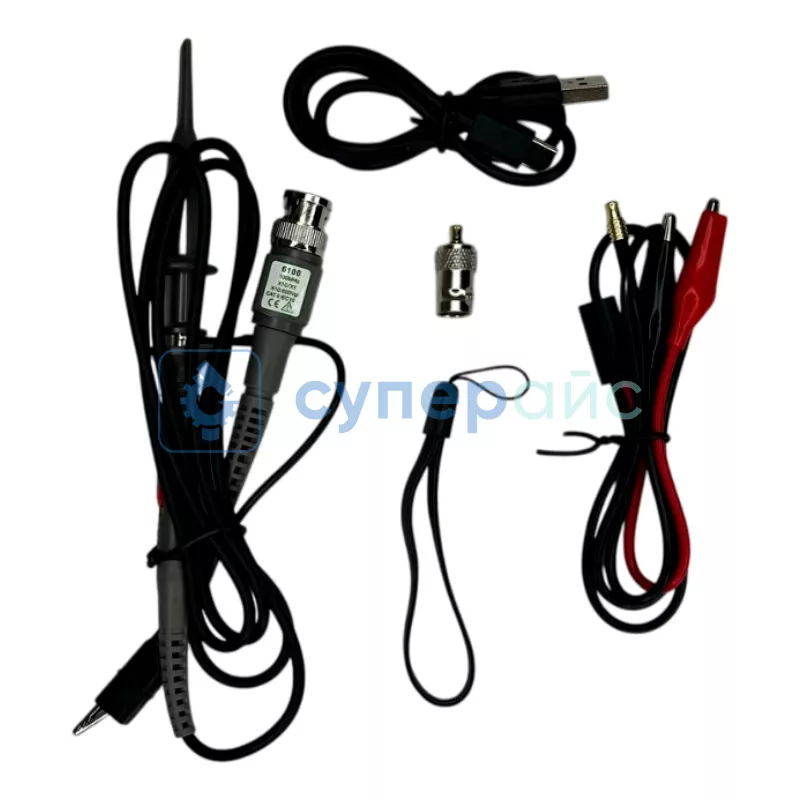

| Комплектация |
осциллограф FNIRSI DSO-510 - 1 шт щуп с зажимом типа "крокодил" - 1 шт кабель USB-Type C для зарядки - 1 шт ремешок - 1 шт щуп для осциллографа P6100 - 1 шт адаптер mini BNC для щупа - 1 шт руководство пользователя - 1 шт |
| Совместимость |
Аттенюатор 20:1 Hantek HT201 Пробник токовый RIGOL PCA1150 Усилитель сигнала Summit Smart T100 Высоковольтный пробник RIGOL RP1010H Пробник токовый RIGOL RP1001C |
Обзорная таблица осциллографов FNIRSI
| Характеристики | FNIRSI DSO-510 | FNIRSI DSO152 | FNIRSI DSO153 |
| Количество каналов | 1 | ||
| Полоса пропускания | 10 МГц | 200 кГц | 1 МГц |
| Частота дискретизации | 48 МВыб/с | 2,5 МВыб/с | 5 МВыб/с |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел | 10 мВ - 20 В | 10 мВ/дел - 20 В/дел |
| Временная развертка | 50 нс/дел - 20 с/дел | 10 мкс - 500 с | 500 нс/дел - 20 с/дел |
| Диапазон напряжений |
X1: ±40 В (80 Вpp) X10: ±400 В (800 Вpp) |
||
| Генератор сигналов |
0-50 кГц 0,1-3 В Много форм |
1 кГц (фикс.) 50% скважность |
0-10 кГц 0,1-3,3 В Много форм |

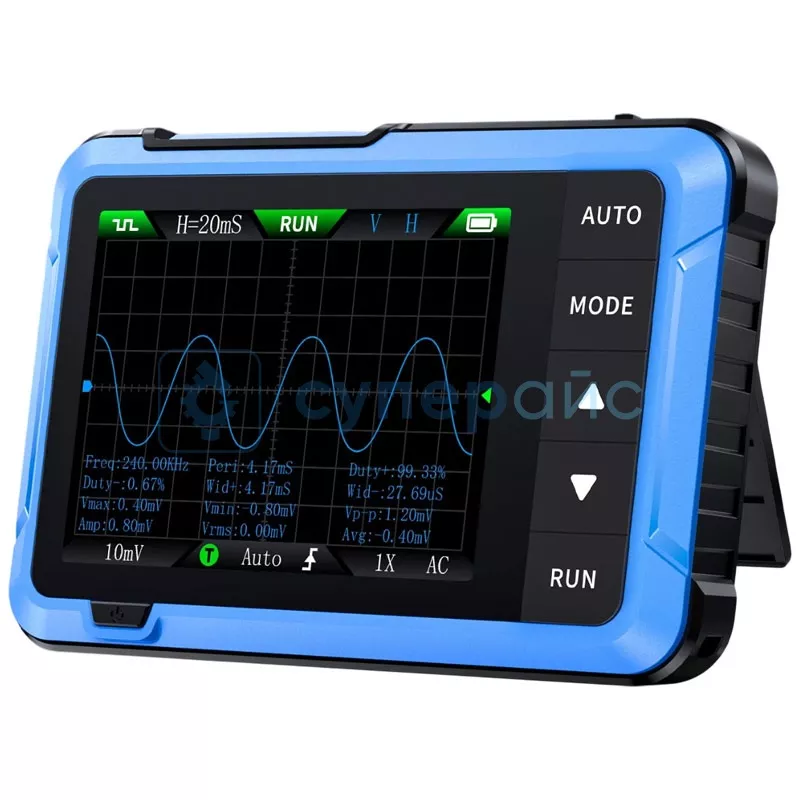

Портативный осциллограф FNIRSI DSO-510
Портативный осциллограф FNIRSI DSO-510 представляет собой компактное устройство для анализа электрических сигналов. Габариты изделия 99 x 68,3 x 19,5 мм обуславливают удобство транспортировки. Такое оборудование помогает проводить измерения в полевых условиях.
В отличие от приборов с большим количеством цифровых каналов, эта одноканальная модель работает с одним сигналом. Для многих базовых задач этого будет достаточно.
Встроенный генератор сигналов располагает функцией создания тестовых сигналов. Это помогает проверять работу электронных схем без дополнительного оборудования. Генератор будет полезен при отладке и тестировании электронных устройств.
Полоса пропускания составляет 10 МГц. Такая полоса пропускания подходит для работы с аудиосигналами, измерения параметров источников питания. Помните, что на границе заявленной полосы осциллограф будет показывать сигнал с заметным ослаблением амплитуды (примерно на 30% ниже реальной).
Частота дискретизации в 48 МВыб/с характеризует скорость, с которой осциллограф считывает значения входного сигнала.
Компактное исполнение FNIRSI DSO-510 делают это устройство подходящим для использования в тесном пространстве. Прибор легко помещается в сумку или рюкзак. Встроенный генератор сигналов расширяет функциональность устройства в сравнении с моделями без такого дополнения.
Сферы практического применения:
- диагностика автомобильной электроники;
- ремонт бытовой техники;
- обслуживание промышленного оборудования;
- эксперименты в образовательных лабораториях;
- радиолюбительская практика.
DSO-510 будет удобным решением во многих областях электроники и радиотехники, которое всегда под рукой.
Документация и ПО FNIRSI DSO-510
Название
Язык
Версия
Размер и тип
Руководство пользователя портативного осциллографа FNIRSI DSO-510
Язык:
Английский
Размер и тип:
2,01 МБ,
pdf
Отзывы FNIRSI DSO-510
SUPEREYES.RU
05.03.2025 18:38:13
Портативный осциллограф FNIRSI DSO-510
Осциллограф FNIRSI DSO-510
Встроенный генератор сигналов
Количество цифровых каналов: 1
Полоса пропускания: 10 МГц
Частота дискретизации: 48 МВыб / с
Guest
05.03.2025 18:38:13
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
SUPEREYES.RU
06.03.2025 03:27:39
Guest
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
Здравствуйте!
Спасибо, что поделились своей ситуацией! Нам жаль, что на прошивке 1.03 возникли сложности с подключением. Мы можем передать этот вопрос производителю и уточнить возможные варианты решения. Пожалуйста, свяжитесь с нами удобным способом по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru, и мы постараемся помочь.
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
05.03.2025 18:38:13
Портативный осциллограф FNIRSI DSO-510
Осциллограф FNIRSI DSO-510
Встроенный генератор сигналов
Количество цифровых каналов: 1
Полоса пропускания: 10 МГц
Частота дискретизации: 48 МВыб / с
Guest
05.03.2025 18:38:13
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
SUPEREYES.RU
06.03.2025 03:27:39
Guest
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
Здравствуйте!
Спасибо, что поделились своей ситуацией! Нам жаль, что на прошивке 1.03 возникли сложности с подключением. Мы можем передать этот вопрос производителю и уточнить возможные варианты решения. Пожалуйста, свяжитесь с нами удобным способом по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru, и мы постараемся помочь.
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
05.03.2025 18:38:13
Портативный осциллограф FNIRSI DSO-510
Осциллограф FNIRSI DSO-510
Встроенный генератор сигналов
Количество цифровых каналов: 1
Полоса пропускания: 10 МГц
Частота дискретизации: 48 МВыб / с
Guest
05.03.2025 18:38:13
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
SUPEREYES.RU
06.03.2025 03:27:39
Guest
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
Здравствуйте!
Спасибо, что поделились своей ситуацией! Нам жаль, что на прошивке 1.03 возникли сложности с подключением. Мы можем передать этот вопрос производителю и уточнить возможные варианты решения. Пожалуйста, свяжитесь с нами удобным способом по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru, и мы постараемся помочь.
С уважением, Администрация магазина Суперайс
Guest
02.09.2025 09:36:13
Идеальный карманный помощник для радиолюбителя: два канала, автономность и всё необходимое за разумные деньги. Пользуюсь полгода ни разу не пожалел о покупке
SUPEREYES.RU
03.09.2025 03:36:26
Guest
Идеальный карманный помощник для радиолюбителя: два канала, автономность и всё необходимое за разумные деньги. Пользуюсь полгода ни разу не пожалел о покупке
Идеальный карманный помощник для радиолюбителя: два канала, автономность и всё необходимое за разумные деньги. Пользуюсь полгода ни разу не пожалел о покупке
Здравствуйте!
Спасибо за ваш отзыв о портативном осциллографе FNIRSI DSO-510. Очень ценно знать, что прибор оказался надежным в использовании и уже долгое время помогает вам в работе с техникой. Отдельно приятно слышать, что вы довольны соотношением возможностей и стоимости — это важный показатель для выбора оборудования.
Спасибо, что доверяете нашему магазину. Будем рады новым встречам и вашим отзывам!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
05.03.2025 18:38:13
Портативный осциллограф FNIRSI DSO-510
Осциллограф FNIRSI DSO-510
Встроенный генератор сигналов
Количество цифровых каналов: 1
Полоса пропускания: 10 МГц
Частота дискретизации: 48 МВыб / с
Guest
05.03.2025 18:38:13
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
SUPEREYES.RU
06.03.2025 03:27:39
Guest
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
на прошивке 1.03 невозможно подключиться к компьютеру для просмотра скриншотов в осциллографе. Нормально работает 1.01
Здравствуйте!
Спасибо, что поделились своей ситуацией! Нам жаль, что на прошивке 1.03 возникли сложности с подключением. Мы можем передать этот вопрос производителю и уточнить возможные варианты решения. Пожалуйста, свяжитесь с нами удобным способом по телефону 8 800 550-13-57 (звонок бесплатный) или по электронной почте sales@supereyes.ru, и мы постараемся помочь.
С уважением, Администрация магазина Суперайс
Guest
02.09.2025 09:36:13
Идеальный карманный помощник для радиолюбителя: два канала, автономность и всё необходимое за разумные деньги. Пользуюсь полгода ни разу не пожалел о покупке
SUPEREYES.RU
03.09.2025 03:36:26
Guest
Идеальный карманный помощник для радиолюбителя: два канала, автономность и всё необходимое за разумные деньги. Пользуюсь полгода ни разу не пожалел о покупке
Идеальный карманный помощник для радиолюбителя: два канала, автономность и всё необходимое за разумные деньги. Пользуюсь полгода ни разу не пожалел о покупке
Здравствуйте!
Спасибо за ваш отзыв о портативном осциллографе FNIRSI DSO-510. Очень ценно знать, что прибор оказался надежным в использовании и уже долгое время помогает вам в работе с техникой. Отдельно приятно слышать, что вы довольны соотношением возможностей и стоимости — это важный показатель для выбора оборудования.
Спасибо, что доверяете нашему магазину. Будем рады новым встречам и вашим отзывам!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
25246
Модель (серия):
Z5
Производитель:
BSIDE
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Нет
Измерение переменного тока:
Нет
Измерение постоянного напряжения:
Да
Измерение частоты:
Да
Измерение температуры:
Нет
Добавить в избранное
Артикул (код товара):
25336
Модель (серия):
HiDANCE HDC-085C
Производитель:
JUWEI
Страна производства:
Китай
Гарантия, мес.:
3
Мин. измеряемое значение напряжения, В:
4,5
Макс. измеряемое значение напряжения, В:
50
Мин. измеряемое значение тока, А:
0
Макс. измеряемое значение тока, А:
12
Сохранение результатов тестирования:
Да
Добавить в избранное
Артикул (код товара):
16720
Модель (серия):
ST183
Производитель:
ANENG
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Измерение постоянного тока:
Нет
Измерение переменного тока:
Да
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15972
Модель (серия):
HDS242
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13324
Модель (серия):
DSO2512G
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7924
Модель (серия):
1013D
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
40544
Модель (серия):
SH-40X
Производитель:
Lianyi
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Вес (кг):
3
Сложность:
2
Добавить в избранное
Артикул (код товара):
40227
Модель (серия):
SN-DB-3AB
Производитель:
Sunne
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
3600
Мин. температура нагрева, °C:
80
Макс. температура нагрева, °C:
400
Вес (кг):
30
Добавить в избранное
Артикул (код товара):
40166
Модель (серия):
JA203M
Производитель:
Puchun
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
2
Сложность:
2
Добавить в избранное
Артикул (код товара):
41734
Модель (серия):
TP1000-40
Производитель:
Toprie
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Вес (кг):
3,8
Сложность:
2
Добавить в избранное
Артикул (код товара):
40540
Модель (серия):
SH-8X
Производитель:
Lianyi
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Вес (кг):
3
Сложность:
2
Добавить в избранное
Артикул (код товара):
40235
Модель (серия):
DB-XEFS
Производитель:
Ruyi
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
1500
Мин. температура нагрева, °C:
50
Макс. температура нагрева, °C:
420
Тип нагревательного элемента:
нихромовый проволочный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
38675
Модель (серия):
DSOX1204G
Производитель:
Keysight
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Добавить в избранное
Артикул (код товара):
37999
Модель (серия):
DAL40A
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Макс. дальность измерения, м:
60
Точность измерения:
± 1,0 мм
Встр. измерительная рулетка:
Нет
Система автовыравнивания:
Да
Диапазон нивелирования 360°:
Есть
Добавить в избранное
Артикул (код товара):
40497
Модель (серия):
DX500G
Производитель:
Duopurui
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1200°С
Вес (кг):
5
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27735
Модель (серия):
SSG5060X-V
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Диагональ встр. дисплея (размер), дюйм:
5
Вес (кг):
5,6
Сложность:
2
Вес нетто, кг:
5,3
Добавить в избранное
Артикул (код товара):

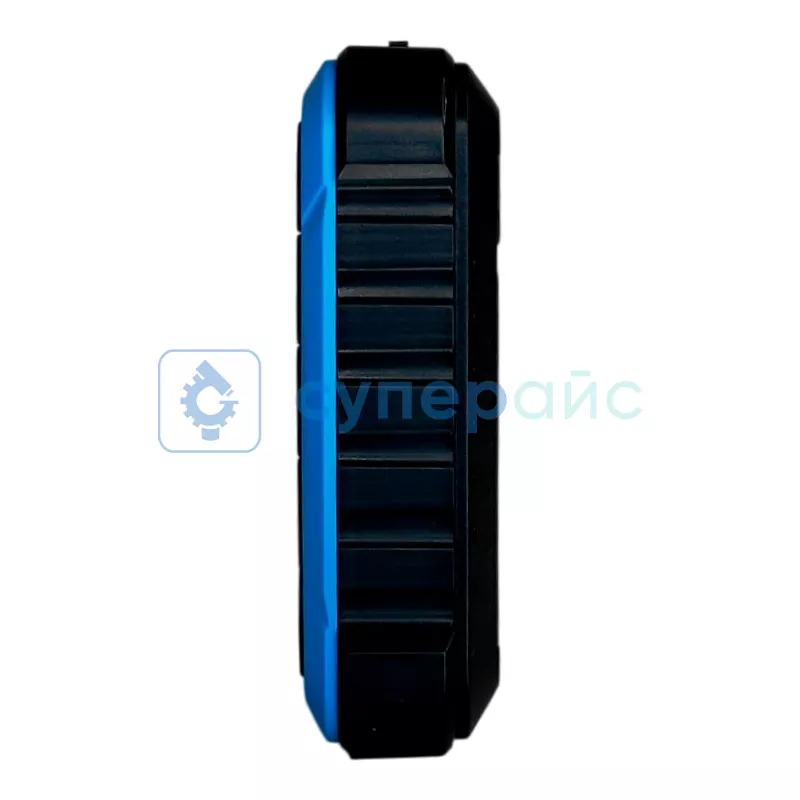

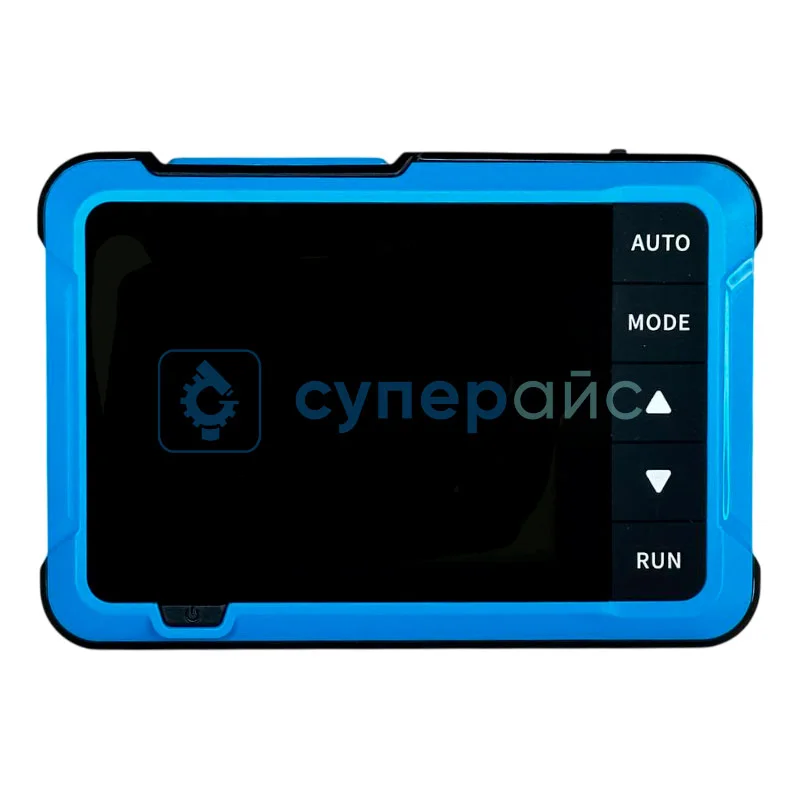

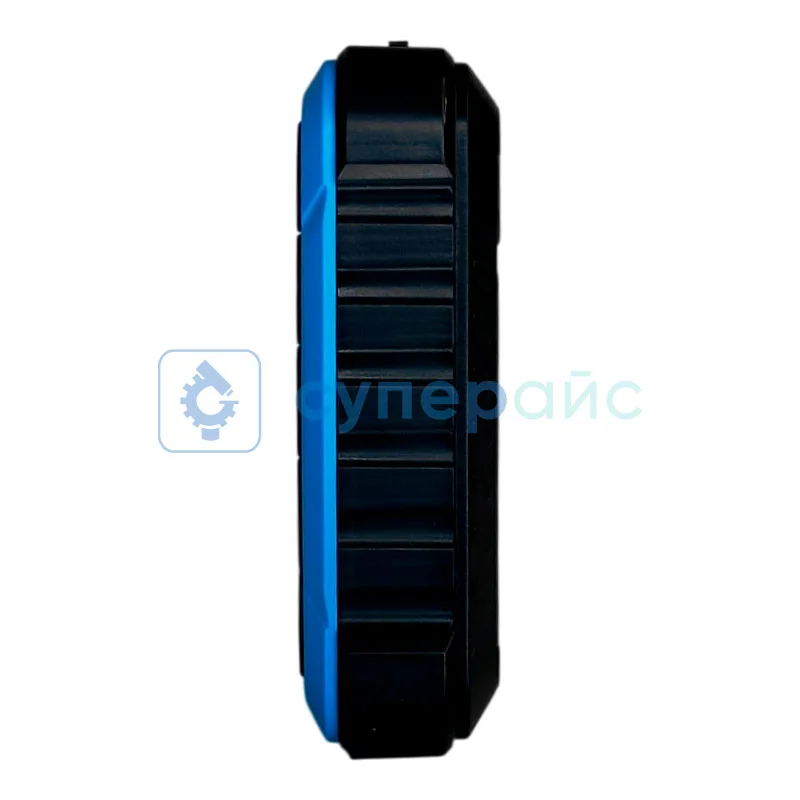

31443
Модель (серия):
DSO-510
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Планшетный
Кол-во цифровых каналов:
1
Благодарственные письма
