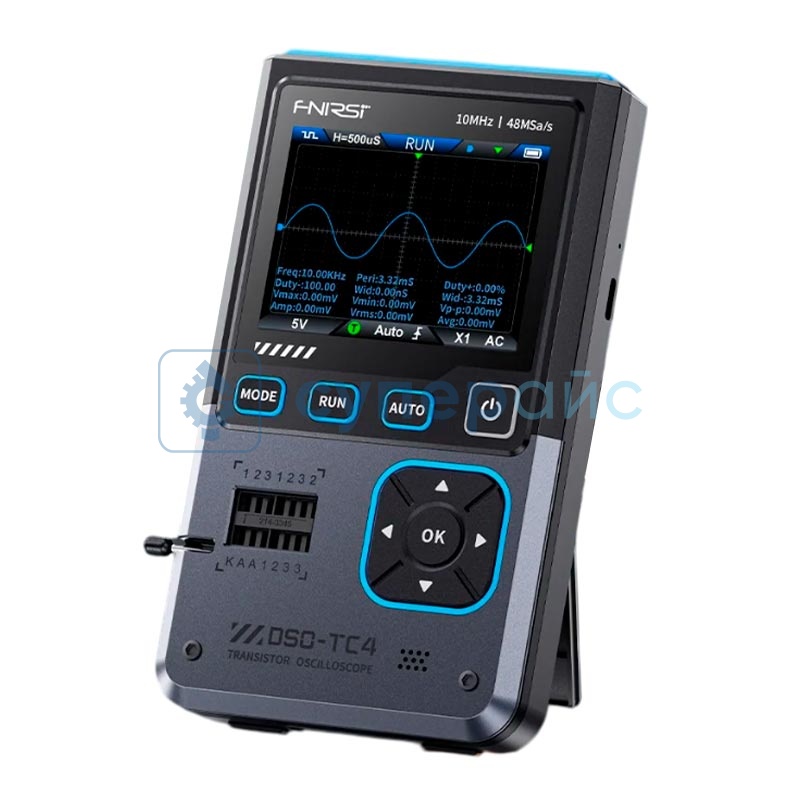

Цифровой осциллограф FNIRSI DSO-TC4
Код товара: 38585
Гарантия 12 месяцев
О товаре Автоматическое определение типа и расположения выводов тестируемого компонента
Входное сопротивление: 1 МОм
Полоса пропускания: 10 МГц
Частота дискретизации: 48 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Автоматическое определение типа и расположения выводов тестируемого компонента
Входное сопротивление: 1 МОм
Полоса пропускания: 10 МГц
Частота дискретизации: 48 МВыб/с
Технические характеристики FNIRSI DSO-TC4
| Параметры осциллографа | |
| Полоса пропускания | 10 МГц |
| Частота дискретизации | 48 МВыб/с |
| Диапазон измеряемого напряжения |
1: 1 пробник: 80 Vpp (+ 40 В) 10: 1 пробник 800 Vpp (+ 400 В) |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел |
| Входное сопротивление | 1 МОм |
| Временная развертка | 50 нс - 20 с |
| Вертикальное смещение | регулируемое с индикацией |
| Функция удержания (HOLD) | есть |
| Тип триггера | по фронту нарастающий / ниспадающий |
| Уровень триггера | регулируемый с индикацией |
| Режимы триггера | автоматический, нормальный, однократный |
| Входная связь | AC / DC |
| Измеряемые параметры | период, частота, Vpp, максимум, минимум, среднее, СКЗ, скважность |
| Параметры тестирования компонентов | |
| Транзистор | коэффициент усиления, напряжение база-эмиттер, токи коллектора/эмиттера, обратный ток коллектор-эмиттер, ток утечки коллектор-эмиттер, падение напряжения защитного диода |
| Диод | падение прямого напряжения < 5 В (ёмкость перехода, обратный ток утечки) |
| Стабилитрон | обратное напряжение пробоя 0,01 - 32 В (Область тестирования K-A-A) |
| Полевой транзистор (FET) |
JFET: ёмкость затвора, Ток стока Id при Vgs, падение напряжения защитного диода ICBT: ток стока Id при Vgs, падение напряжения защитного диода MOSFET: пороговое напряжение, ёмкость затвора, сопротивление сток-исток, падение напряжения защитного диода |
| Однонаправленный тиристор | напряжение срабатывания < 5 В, уровень затвора (напряжение затвора) |
| Двунаправленный тиристор | ток срабатывания < 6 мА (напряжение затвора) |
| Конденсатор | 25 пФ - 100 мФ, ёмкость, коэффициент потерь |
| Резистор | 0,01 - 50 МОм |
| Катушка индуктивности | 10 - 1000 мкГн ,сопротивление постоянному току |
| Датчик DS18B20 | выводы: GND, DQ, VDD |
| Датчик DHT11 | выводы: VDD, DATA, GND |
| Параметры генератора сигналов | |
| Частотный диапазон | 0 - 50 кГц |
| Диапазон скважности меандра | 0 - 100 % |
| Амплитуда сигнала | 0,1 - 3 В |
| Входные сигналы | поддержка 13 форм сигналов |
| Общие характеристики | |
| Источник питания | аккумулятор 3,7 В, 1500 мАч |
| Зарядка аккумулятора | Type-C (5 В / 1 А) |
| Дисплей | 2,8-дюймовый цветной TFT-экран |
| Регулируемая подсветка | есть |
| Габариты | 90 x 142 x 27,5 мм |
| Вес | 186 г |

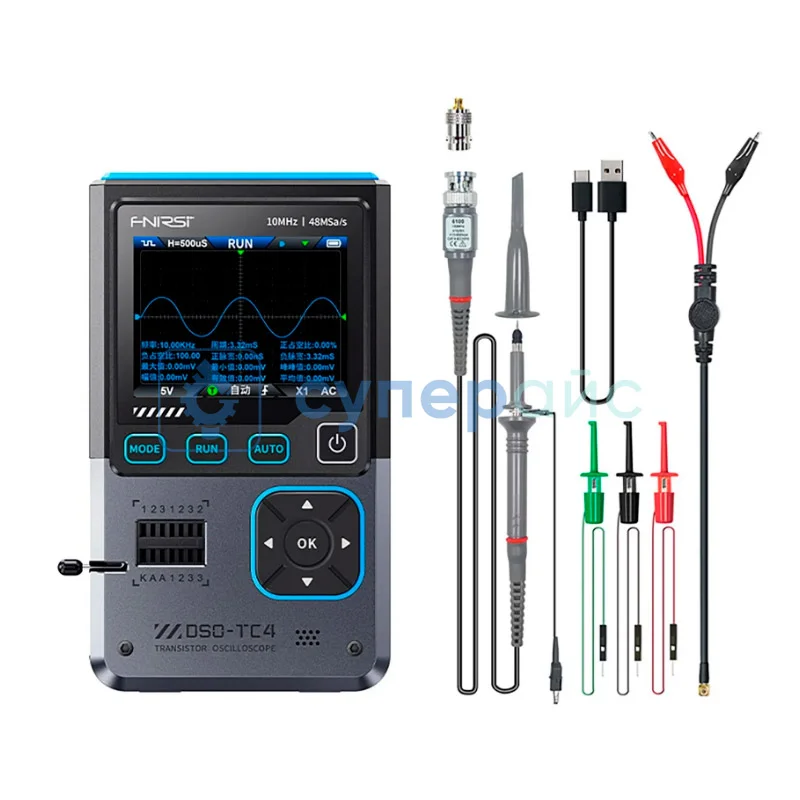

| Комплектация |
осциллограф FNIRSI DSO-TC4 – 1 шт щуп P6100 – 1 шт зажим типа крокодил – 1 шт тестовые крючки – 3 шт кабель для зарядки Type-C – 1 шт адаптер питания – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
