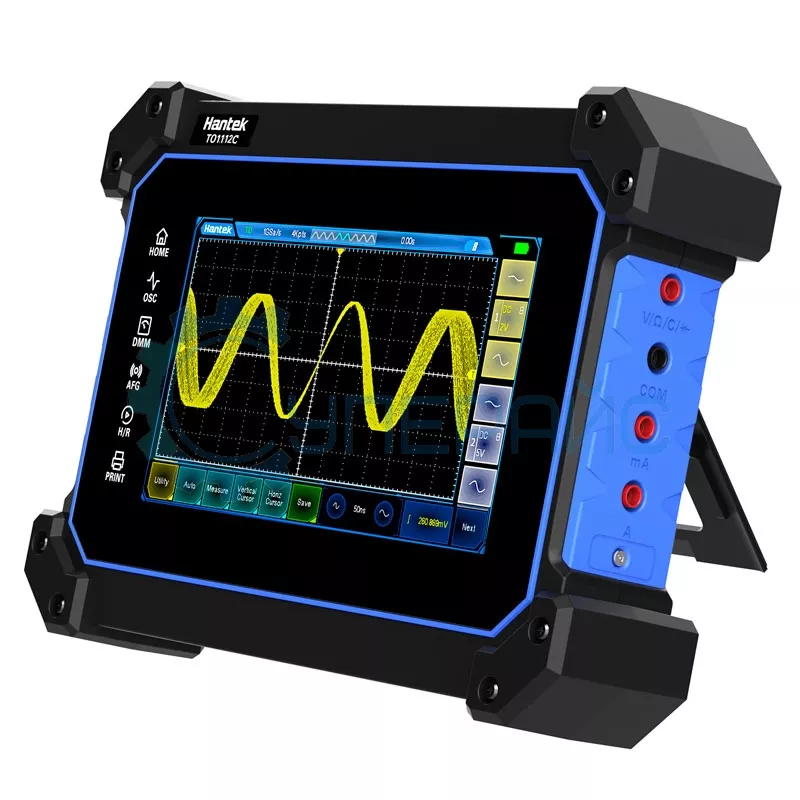

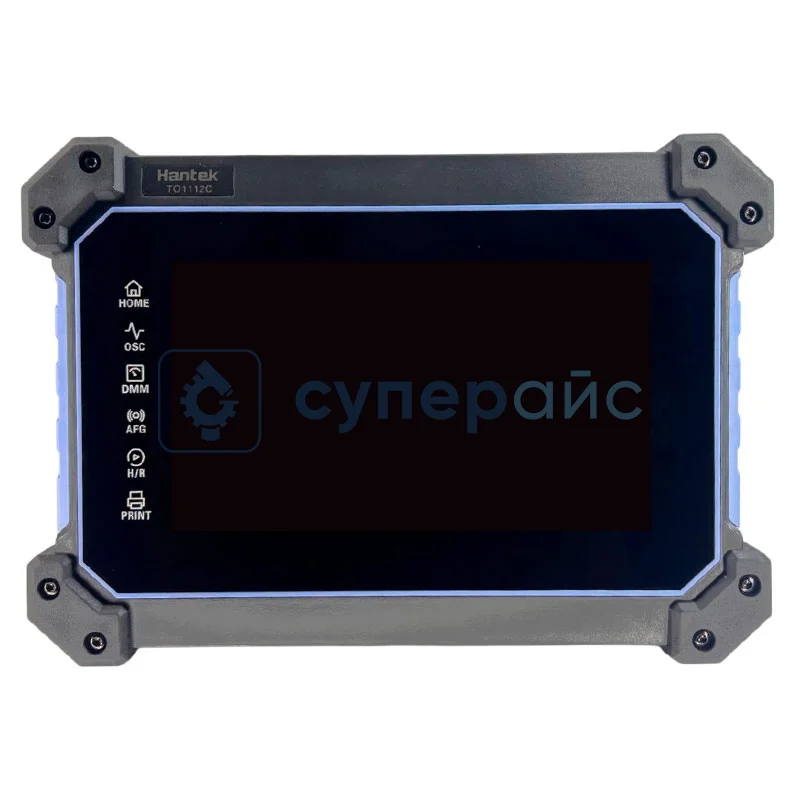

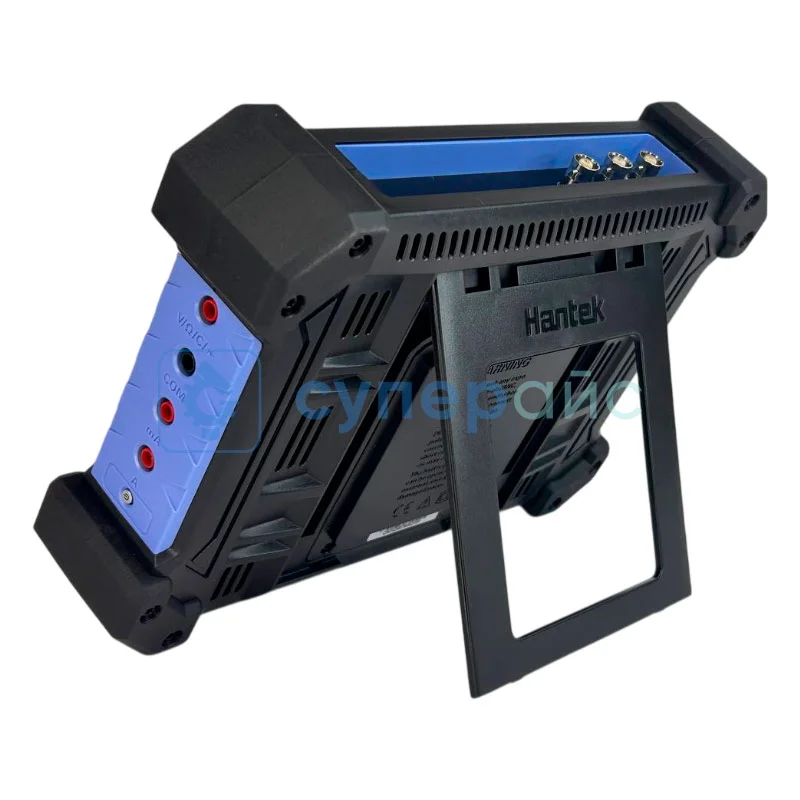

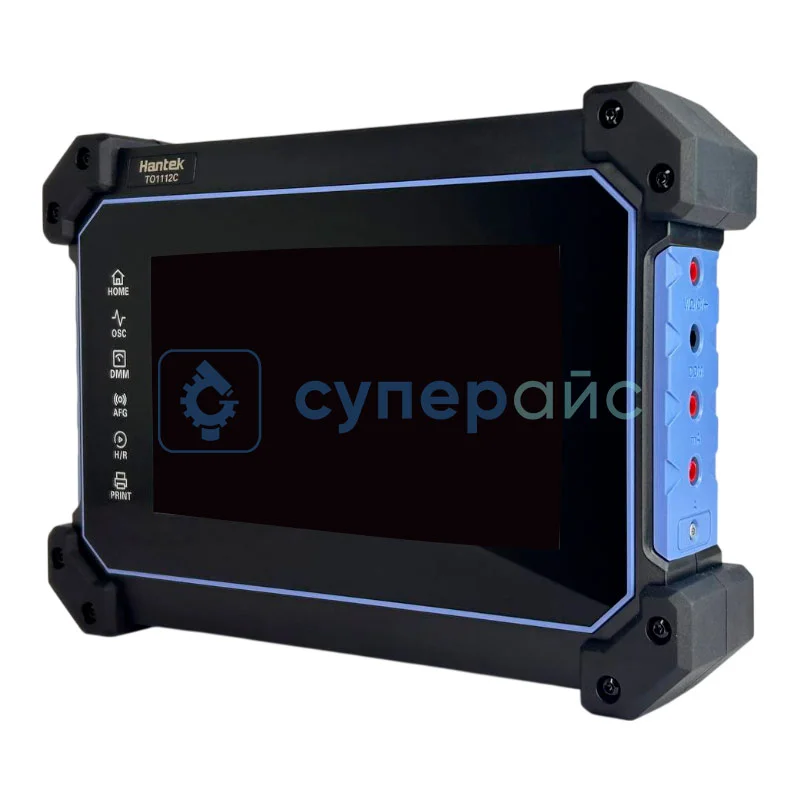

Планшетный осциллограф Hantek TO1112C
24 290 ₽
24 290 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 7 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
18779
Модель (серия)
TO1112C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek TO1112C
Артикул (код товара)
18779
Модель (серия)
TO1112C
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор спектра сигнала с помощью БПФ
Частотомер
Показать больше
Показать меньше
Описание Hantek TO1112C
Технические характеристики Hantek TO1112C
| Серия | TO1112 |
| Полоса пропускания | 110 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 250 МВыб/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 100 ppm |
| Интерполяция формы волны | sin (х) / х |
| Глубина памяти | 8 Мб |
| Коэффициент развёртки | 2 нс/дел - 100 с/дел (шаг 1, 2, 5) |
| Точность измерения временного интервала |
одиночный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ/дел - 10 В/дел (на входе BNC) |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
± 1 В макс. (100 мВ/дел) ± 10 В макс. (1 В/дел) ± 50 В макс. (10 В/дел) |
| Динамический диапазон | ± 5 дел (8 бит) |
| Ограниченная полоса пропускания | 20 МГц |
| Изоляция между каналами | 40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели |
| Система сбора сигналов | |
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Режимы сбора | нормальный и пиковый: одновременный сбор всех каналов |
| усредненный: все каналы выполняют n измерений одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256 | |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, одиночный |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 4 деления от центра экрана |
| Чувствительность триггера |
± 0,87 дел (2 мВ/дел) ± 0,78 дел (5 мВ/дел) ± 0,69 дел (10 мВ/дел) ± 0,52 дел (20 мВ/дел) ± 0,47 дел (50 мВ/дел) ± 0,26 дел (100 мВ/дел) ± 0,26 дел (200 мВ/дел) ± 0,47 дел (500 мВ/дел) ± 0,26 дел (1 В/дел) ± 0,26 дел (2 В/дел) ± 0,26 дел (5 В/дел) ± 0,26 дел (10 В/дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, !=, = |
| отрицательная полярность импульса >, <, !=, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i |
| Источник запуска | CH1, CH2 |
| Синхронизация | по строке сканирования, номеру строки, нечетному полю, четному полю, всем полям |
| Запуск по наклону | |
|
Режим запуска |
положительный наклон >, <, !=, = |
| отрицательный наклон >, <, !=, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔY разница во времени между курсорами ΔX обратная величина ΔX в герцах (1/ΔX) |
| Автоматическое измерение | частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров |
| Математические операции | |
| Источник запуска | CH1, CH2 |
| Операторы | ＋,－, ×, /, БПФ |
| БПФ | точка: 1024 |
| окно: прямоугольник, Хэннинг, Хемминг, Блэкман, Бартлетт, плоская вершина | |
| отображение: показать один или показать все | |
| вертикальное разрешение: дБ, VRms | |
| Режим мультиметра | |
| Максимальное разрешение | 4000 отсчетов |
| Максимальное напряжение на входе | AC: 600 В, DC: 600 В |
| Режимы измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи |
| Максимальный ток на входе | AC: 10 A, DC: 10 A |
| Входной импеданс | 10 МОм |
| Напряжение постоянного тока |
400,00 мВ ± (1% +2), разрешение 100 мкВ 4,000 В ± (1% +2), разрешение 1 мВ 40,00 В ± (1% +2), разрешение 10 мВ 400,0 В ± (1% +2), разрешение 100 мВ 600,0 В ± (1% + 2), разрешение 1 В защита от перегрузки: 400 мВ: 250 В |
| Напряжение переменного тока |
4,000 В ± (1,2% + 5), разрешение 1 мВ 40,00 В ± (1,2% + 5), разрешение 10 мВ 400,0 В ± (1,2% + 5), разрешение 100 мВ 600,0 В ± (1,5% + 5), разрешение 1 В частота: 40 Гц ~ 400 Гц частота при 400 В и 600 В: 40 Гц ~ 100 Гц |
| Постоянный ток |
40,00 мА ± (1% + 2), разрешение 10 мкА 200,0 мА ± (1,5% + 2), разрешение 100 мкА 4,000 А ± (1,8% + 2), разрешение 1 мА 10,00 А ± (3% + 2), разрешение 10 мА защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Переменный ток |
40,00 мА ± (1,3% + 2), разрешение 10 мкА 400,0 мА ± (1,8% + 2), разрешение 100 мкА 4,000 А ± (2% + 3), разрешение 1 мА 10,00 А ± (3% + 5), разрешение 10 мА частота: 40 Гц ~ 400 Гц; предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Сопротивление |
400,0 Ом ± (1% + 3), разрешение 0,1 Ом 4,000 КОм ± (1,2% + 5), разрешение 1 Ом 60,00 КОм ± (1,2% + 5), разрешение 10 Ом 400,0 КОм ± (1,2% + 5), разрешение 100 Ом 4,000 МОм ± (1,2% + 5), разрешение 1 кОм 40,00 МОм ± (1,5% ± 3), разрешение 10 кОм защита от перегрузки: 220 Vrms |
| Емкость |
40,00 нФ ± (3% + 5), разрешение 10 пФ 400,0 нФ ± (3% + 5), разрешение 100 пФ 4,000 мкФ ± (3% + 5), разрешение 1 нФ 40,00 мкФ ± (3% + 5), разрешение 10 нФ 100,0 мкФ ± (3% + 5), разрешение 100 нФ защита от перегрузки: 220 Vrms |
| Тест диодов | 0 - 1 В |
| Общие характеристики | |

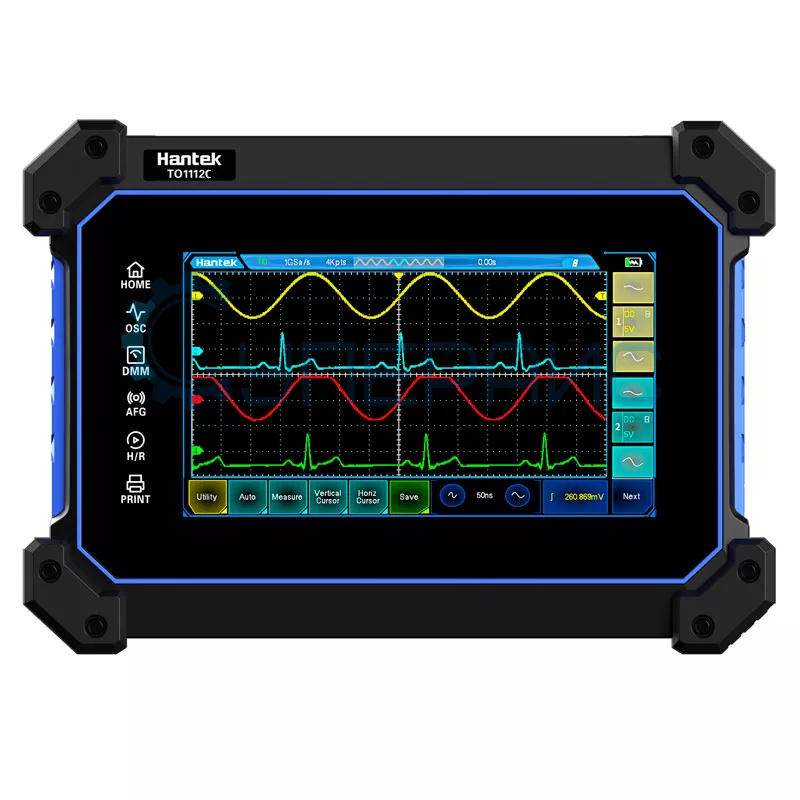

| Тип дисплея | 7 дюймов TFT ЖК - экран, разрешение 800 x 480 |
| Яркость дисплея | регулируемая |
| Интерфейс | USB-хост, USB-устройство, USB Type-C |
| Функция быстрой зарядки | есть |
| Аккумулятор | литиевые 2 батареи по 3,7 В 2600 мАч |
| Питание | 100 - 240 В, 50 - 60 Гц |
| Рабочая температура | 0 - 50 °С |
| Рабочая влажность | < 90% RH |
| Высотность | рабочая: < 3000 м |
| хранения: < 10000 м | |
| Габариты | 248 х 176 х 54 мм |
| Габариты упаковки | 310 x 230 x 100 мм |
| Вес | 1,874 кг |
| Комплектация |

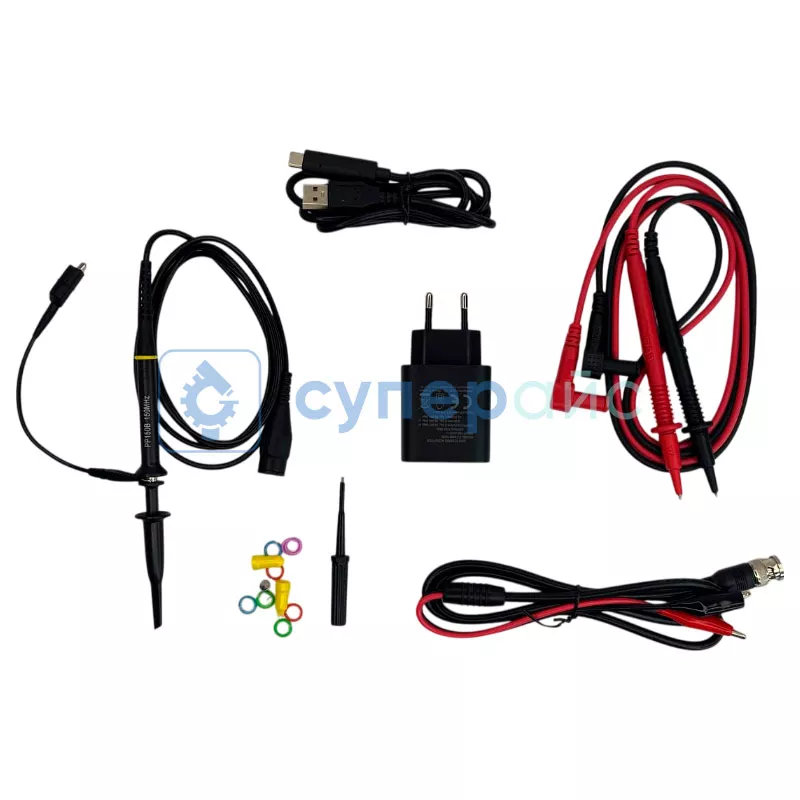

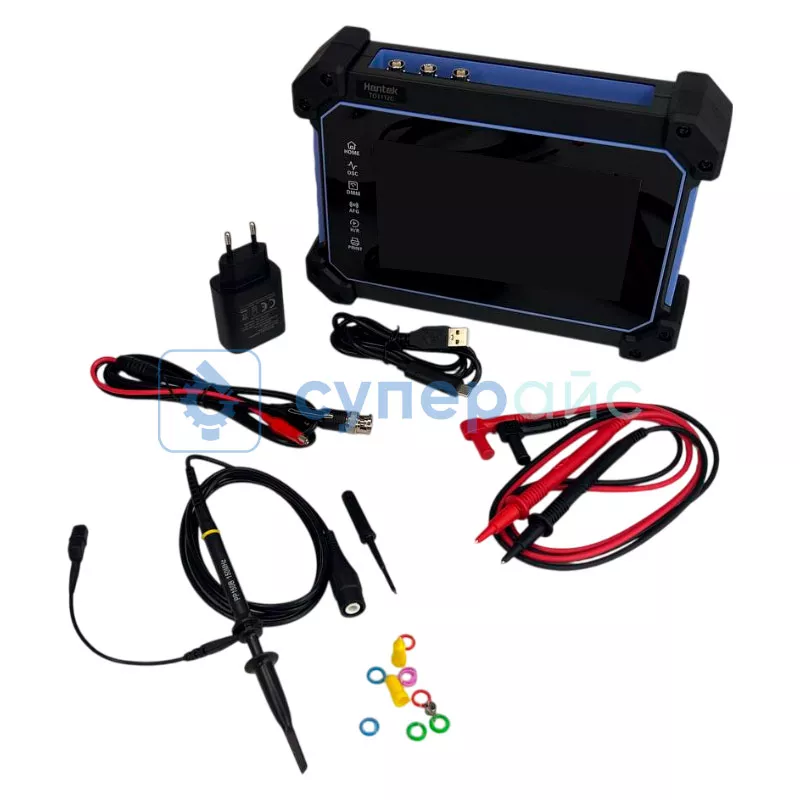

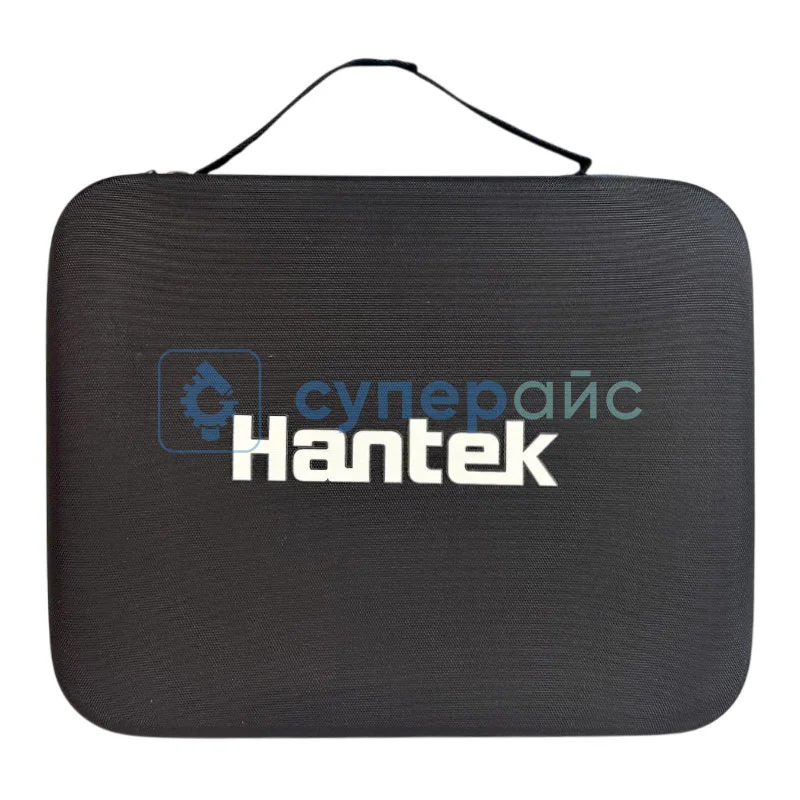

планшетный осциллограф Hantek TO1112C - 1 шт щупы для осциллографа - 1 шт щупы HT324 - 1 шт щуп для мультиметра - 1 шт блок питания - 1 шт USB Type-C кабель - 1 шт сумка - 1 шт |
Сравнительная таблица портативных осциллографов Hantek серии TO1112
| Характеристики | TO1112 | TO1112C | TO1112D |
| Серия | TO1112 | ||
| Полоса пропускания | 110 МГц | ||
| Количество каналов | 2 | ||
| Максимальная частота дискретизации в реальном времени | 250 МВыб/с | ||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х | ||
| Максимальное входное напряжение | ± 300 Vrms (10X) | ||
| Режим мультиметра | Нет | Есть | Есть |
| Режим генератора сигналов | Нет | Нет | Есть |
Осциллограф Hantek TO1112C

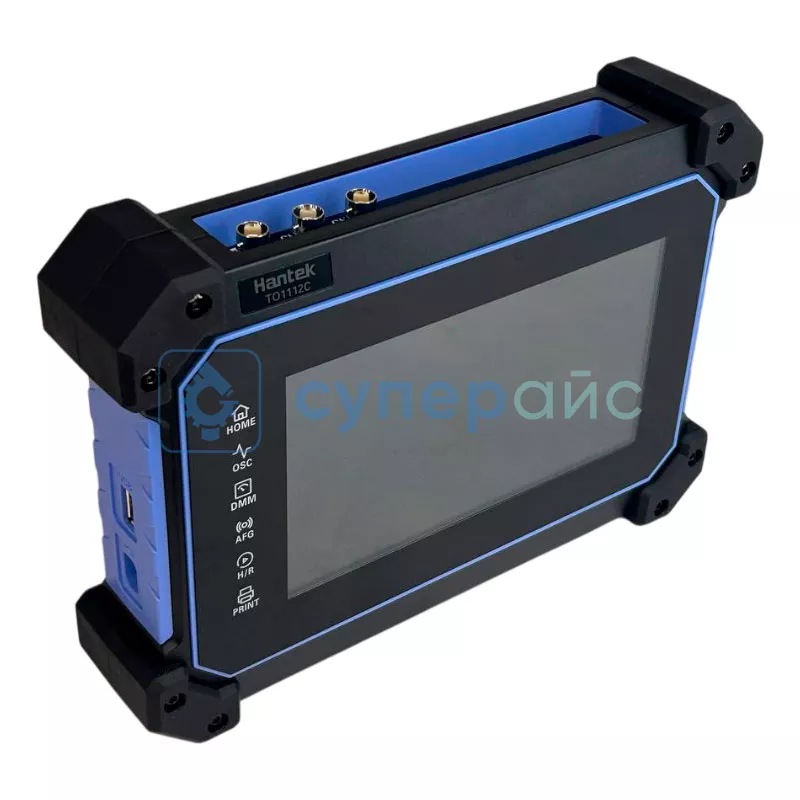

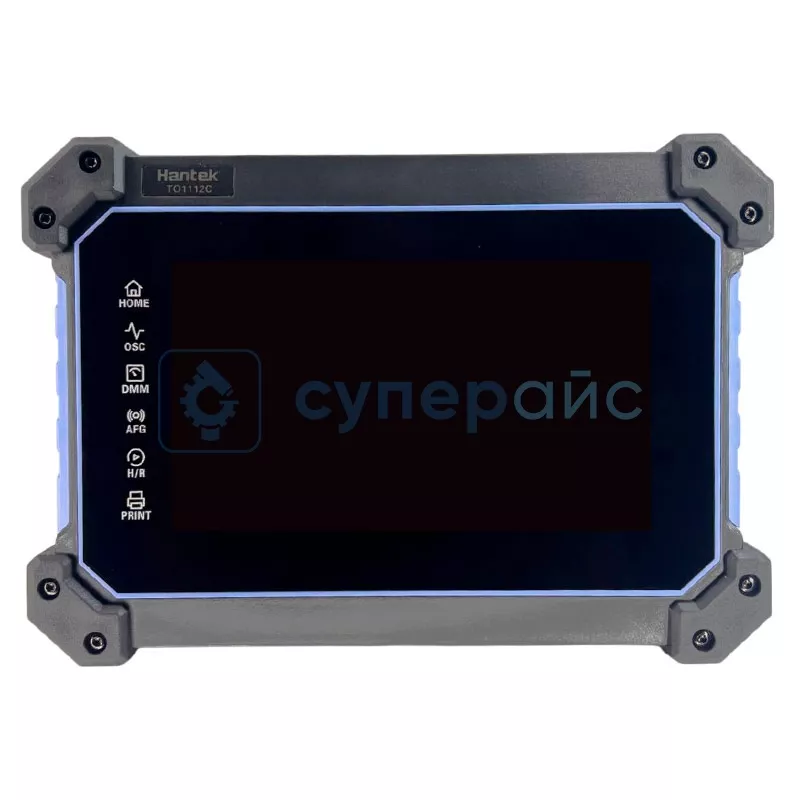

Планшетный осциллограф Hantek TO1112C представляет собой эргономичный прибор, поддерживающий мощную систему измерения. Аппарат оснащен TFT ЖК-экраном с регулируемой яркостью, что обуславливает комфортную работу при различных условиях освещения. Дисплей наглядно отображает параметры измеряемых сигналов.

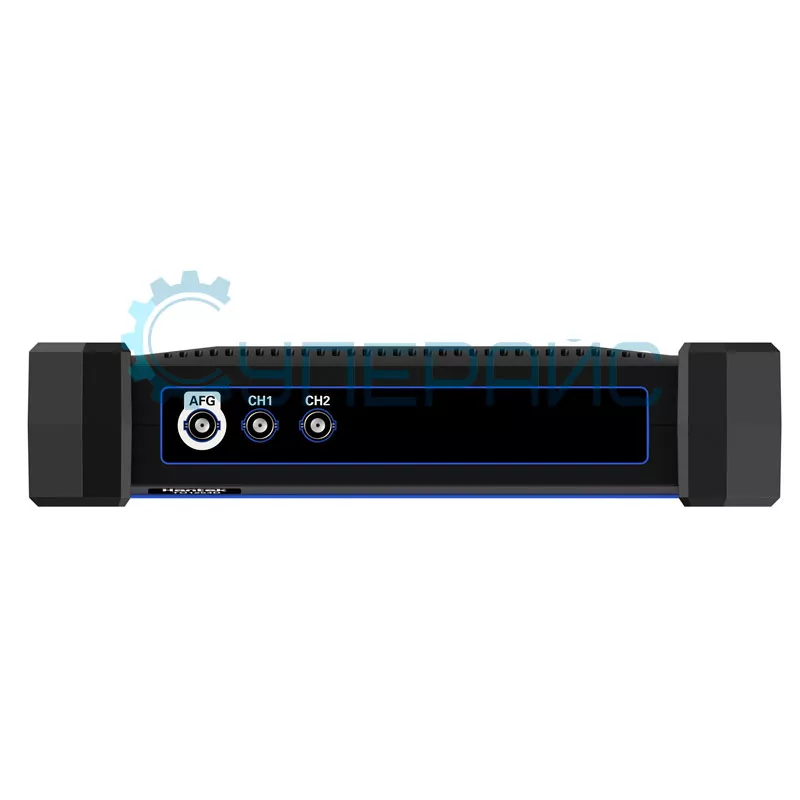

Этот осциллограф Hantek располагает двумя каналами для подключения к исследуемым устройствам. При доступной полосе пропускания 110 МГц можно анализировать сигналы в широком диапазоне. Частота дискретизации, составляющая 250 МВыб/с, обеспечивает точное воспроизведение формы сигнала.
Преимущества планшетного типа осциллографов:
- компактность и мобильность;
- автономность работы;
- удобство использования сенсорного экрана.

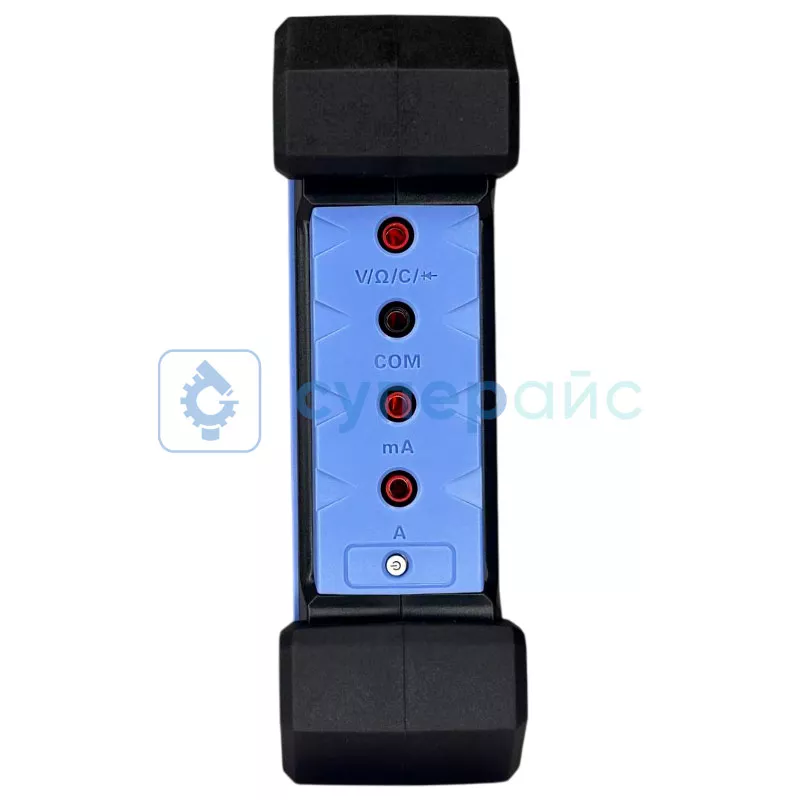

Встроенный мультиметр расширяет функциональность прибора. Блок мультиметра в аппарате применяется для измерения напряжения, тока, сопротивления, а также емкости. Дополнительно доступны режимы тестирования диодов и проверки цепи.

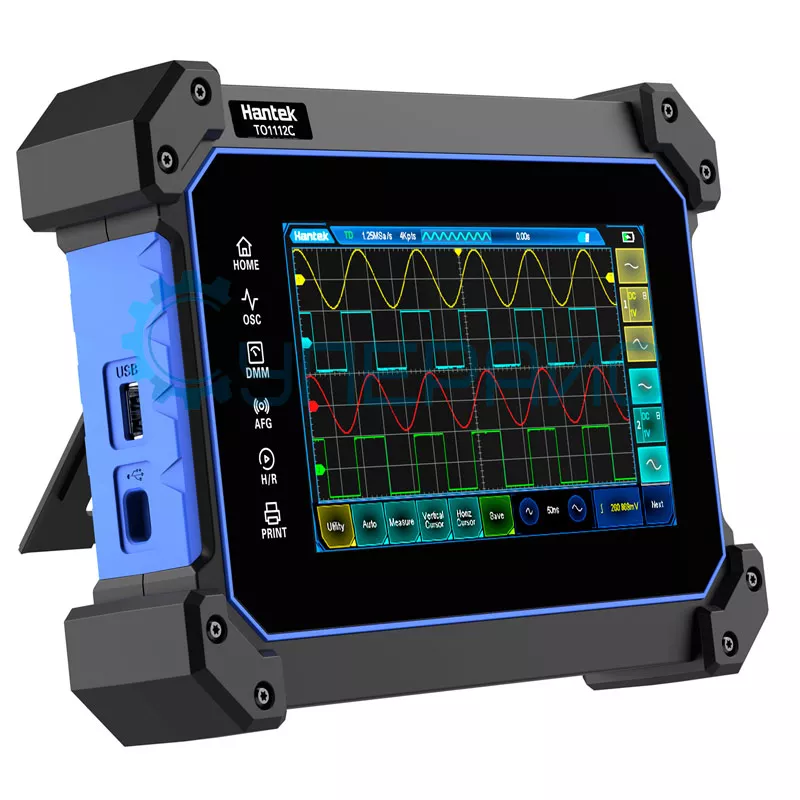

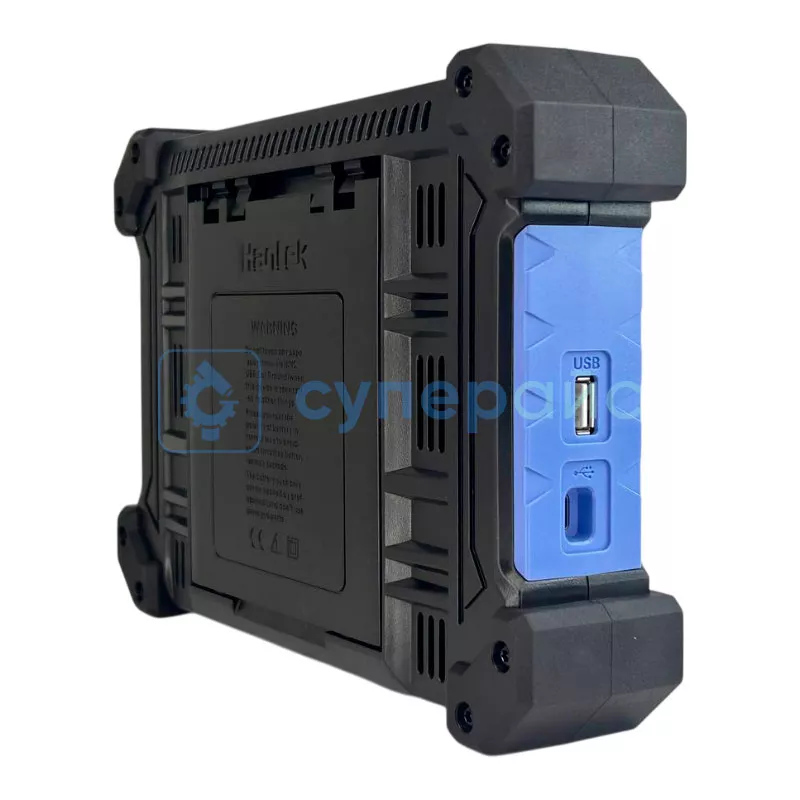

Интерфейс TO1112C включает разъёмы типа USB-хост, USB-устройство и разъём USB Type-C. Перечисленные виды интерфейса помогают подключать периферийные устройства и обмениваться информацией с компьютером. Функция быстрой зарядки сокращает время простаивания прибора.
Hantek TO1112C будет полезен инженерам, техникам, студентам для анализа электрических сигналов в научных, учебных и практических областях. Характеристики модели дают возможность проводить многие виды измерений и диагностики электронных устройств.
Функция БПФ (быстрое преобразование Фурье) позволяет выполнять ряд дополнительных работ, среди которых:
- анализ спектра сигнала;
- выявление гармонических составляющих;
- определение частотных характеристик;
- обнаружение помех и искажений в сигнале;
- исследование модулированных сигналов.
