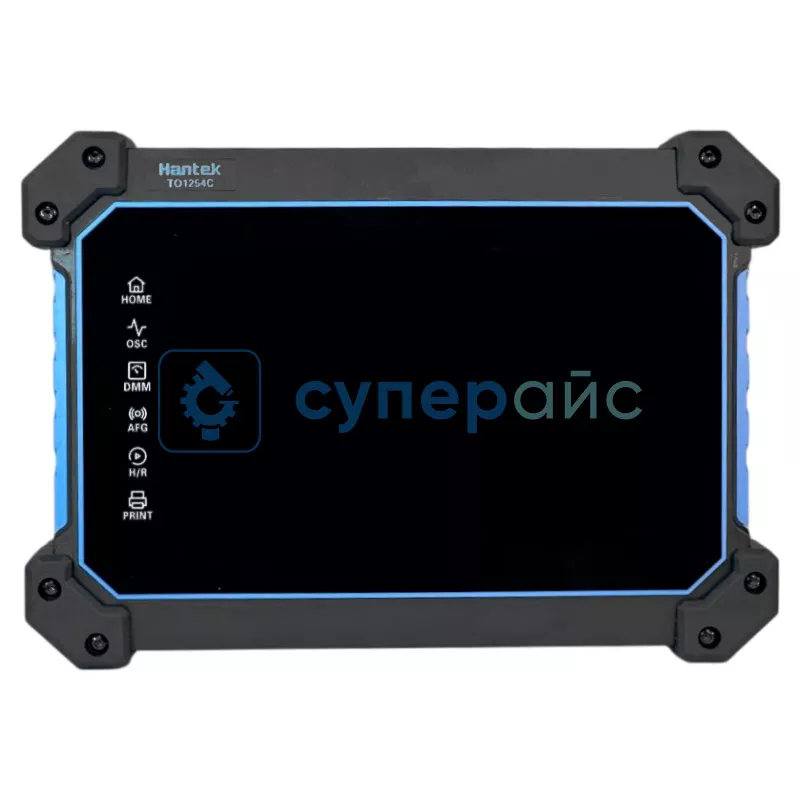

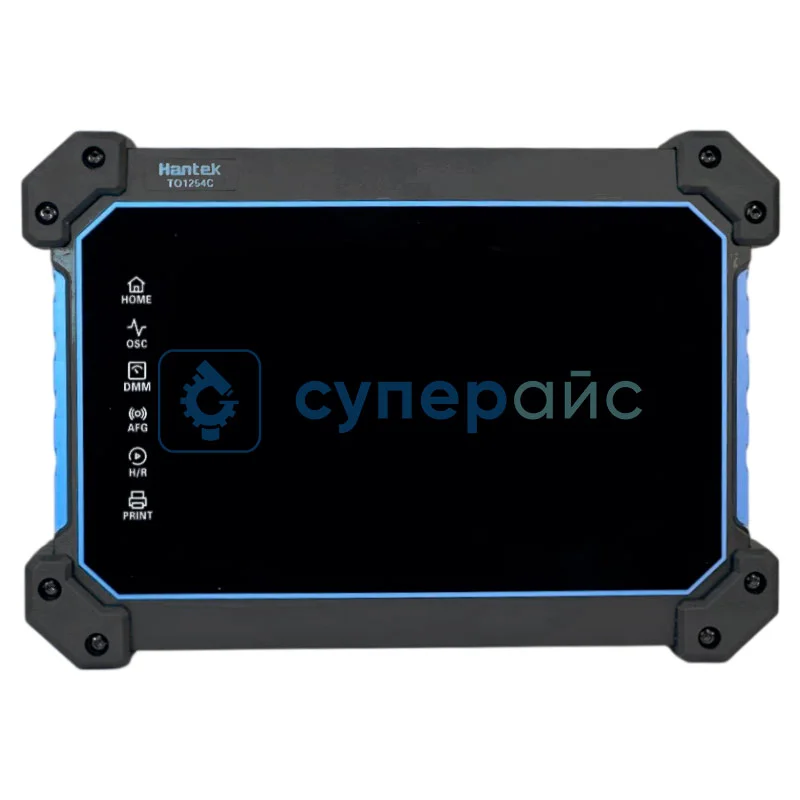

Цифровой осциллограф Hantek TO1254C 4 канала
44 019 ₽
44 019 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
18971
Модель (серия)
TO1254C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek TO1254C
Артикул (код товара)
18971
Модель (серия)
TO1254C
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор спектра сигнала с помощью БПФ
Частотомер
Показать больше
Показать меньше
Описание Hantek TO1254C
Технические характеристики Hantek TO1254C
| Серия | TO1000 |
| Полоса пропускания | 250 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 1000 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Глубина памяти | 8 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность измерения временного интервала |
одиночный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
± 1 В (2 мВ/дел ~ 100 мВ/дел) ± 10 В макс. (200 мВ/дел ~ 1 В/дел) ± 50 В макс. (2 В/дел ~ 10 В/дел) |
| Динамический диапазон | ± 5 дел (8 бит) |
| Ограниченная полоса пропускания | 20 МГц |
| Изоляция между каналами | 40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели |
| Система сбора сигналов | |
| Режимы выборки | прямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации |
| Режимы сбора | нормальный и пиковый: одновременный сбор всех каналов |
| усредненный: все каналы выполняют n измерений одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256. | |
| Система синхронизации | |
| Режимы триггера | автоматический, нормальный, одиночный |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | CH1-CH4: ± 4 деления от центра экрана |
| Чувствительность триггера |
± 0,87 дел (2 мВ / дел) ± 0,78 дел (5 мВ / дел) ± 0,69 дел (10 мВ / дел) ± 0,52 дел (20 мВ / дел) ± 0,47 дел (50 мВ / дел) ± 0,26 дел (100 мВ / дел) ± 0,26 дел (200 мВ / дел) ± 0,47 дел (500 мВ / дел) ± 0,26 дел (1 В / дел) ± 0,26 дел (2 В / дел) ± 0,26 дел (5 В / дел) ± 0,26 дел (10 В / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1-CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, !=, = |
| отрицательная полярность импульса >, <, !=, = | |
| Источник запуска | CH1-CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i |
| Источник запуска | CH1-CH4 |
| Синхронизация | по строке сканирования, номеру строки, нечетному полю, четному полю, всем полям |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, !=, = |
| отрицательный наклон >, <, !=, = | |
| Источник запуска | CH1-CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1-CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔY разница во времени между курсорами ΔX обратная величина ΔX в герцах (1/ΔX) |
| Автоматическое измерение | частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров |
| Математические операции | |
| Источник запуска | CH1-CH4 |
| Операторы | ＋、－、×、/、БПФ |
| БПФ | точка: 1024 |
| окно: прямоугольник, Хэннинг, Хемминг, Блэкман, Бартлетт, плоская вершина | |
| отображение: показать один или показать все | |
| вертикальное разрешение: дБ, VRms | |
| Режим мультиметра | |
| Максимальное разрешение | 4000 отсчетов |
| Максимальное напряжение на входе | AC: 600 В, DC: 600 В |
| Режимы измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи |
| Максимальный ток на входе | AC: 10 A, DC: 10 A |
| Входной импеданс | 10 МОм |
| Напряжение постоянного тока |
400,00 мВ ± (1% +2), разрешение 100 мкВ 4,000 В ± (1% +2), разрешение 1 мВ 40,00 В ± (1% +2), разрешение 10 мВ 400,0 В ± (1% +2), разрешение 100 мВ 600,0 В ± (1% + 2), разрешение 1 В защита от перегрузки: 400 мВ: 250 В |
| Напряжение переменного тока |
4,000 В ± (1,2% + 5), разрешение 1 мВ 40,00 В ± (1,2% + 5), разрешение 10 мВ 400,0 В ± (1,2% + 5), разрешение 100 мВ 600,0 В ± (1,5% + 5), разрешение 1 В частота: 40 Гц ~ 400 Гц частота 400 В и 600 В: 40 Гц ~ 100 Гц |
| Постоянный ток |
40,00 мА ± (1% + 2), разрешение 10 мкА 200,0 мА ± (1,5% + 2), разрешение 100 мкА 4,000 А ± (1,8% + 2), разрешение 1 мА 10,00 А ± (3% + 2), разрешение 10 мА защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Переменный ток |
40,00 мА ± (1,3% + 2), разрешение 10 мкА 400,0 мА ± (1,8% + 2), разрешение 100 мкА 4,000 А ± (2% + 3), разрешение 1 мА 10,00 А ± (3% + 5), разрешение 10 мА частота: 40 Гц ~ 400 Гц; предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя |
| Сопротивление |
400,0 Ом ± (1% + 3), разрешение 0,1 Ом 4,000 КОм ± (1,2% + 5), разрешение 1 Ом 60,00 КОм ± (1,2% + 5), разрешение 10 Ом 400,0 КОм ± (1,2% + 5), разрешение 100 Ом 4,000 МОм ± (1,2% + 5), разрешение 1 кОм 40,00 МОм ± (1,5% ± 3), разрешение 10 кОм защита от перегрузки: 220 Vrms |
| Емкость |
40,00 нФ ± (3% + 5), разрешение 10 пФ 400,0 нФ ± (3% + 5), разрешение 100 пФ 4,000 мкФ ± (3% + 5), разрешение 1 нФ 40,00 мкФ ± (3% + 5), разрешение 10 нФ 100,0 мкФ ± (3% + 5), разрешение 100 нФ защита от перегрузки: 220 Vrms |
| Тест диодов | 0 В - 1,0 В |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, разрешение 800x480 точек |
| Яркость дисплея | регулируемая |

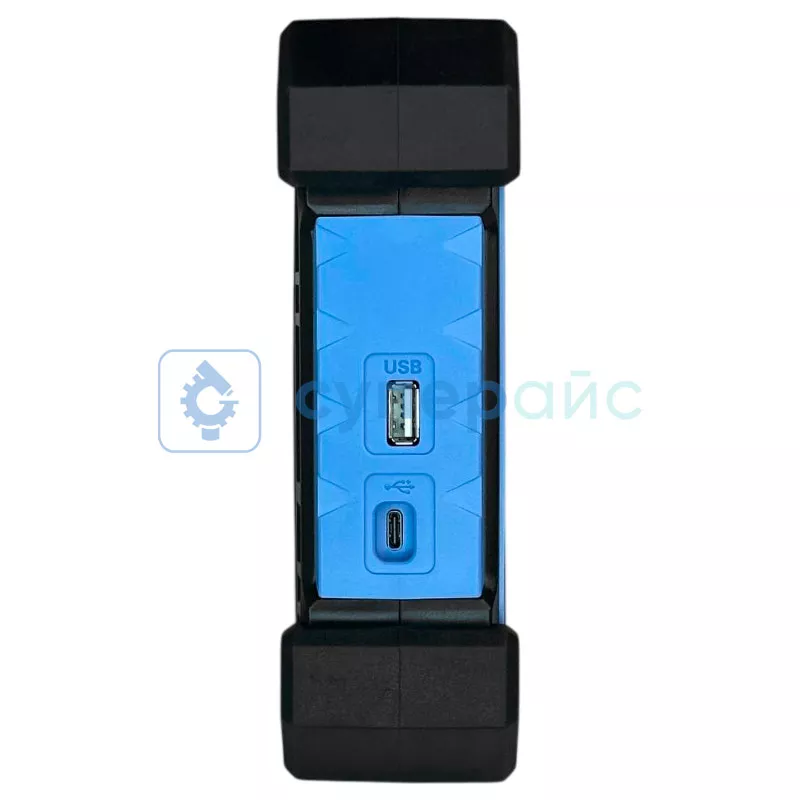

| Интерфейс | USB-хост, USB-устройство, USB Type-C |
| Функция быстрой зарядки | есть |
| Аккумулятор | литиевые 4 батареи по 3,7 В 2600 мАч |
| Питание | 100-240 В, 50-60 Гц |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 248 х 176 х 54 мм |
| Габариты упаковки | 310 x 235 x 100 мм |
| Вес | 1,2 кг |
| Комплектация |
осциллограф Hantek TO1254C - 1 шт щупы для осциллографа - 2 шт щупы HT324 - 2 шт щуп для мультиметра - 1 шт блок питания - 1 шт USB Type-C кабель - 1 шт сумка - 1 шт |
| Совместимость |
Переходник для подключения щупов мультиметров к BNC Hantek HT30A Дифференциальный пробник с гальванической развязкой Hantek HT8100 Высоковольтный дифференциальный пробник Hantek HT8050 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Зонд для осциллографа Hantek PP-150 Зонд для осциллографа Hantek PP-80 |
Обзорная таблица осциллографов Hantek TO1000
| Характеристики | TO1154C | TO1254C | TO1204C | TO1154D | TO1254D | TO1204D |
| Полоса пропускания | 150 МГц | 250 МГц | 200 МГц | 150 МГц | 250 МГц | 200 МГц |
| Количество каналов | 4 | 4 | 4 | 4+1 | 4 | 4+1 |
| Частота дискретизации | 1000 МВыб/с | |||||
| Глубина памяти | 8 Мб | |||||
| Разрешение АЦП | 8 бит | |||||
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ | |||||
| Вертикальная развертка | 2 мВ/дел - 10 В/дел | |||||
| Генератор сигналов | нет | нет | нет | есть | есть | есть |
| Мультиметр | есть | |||||

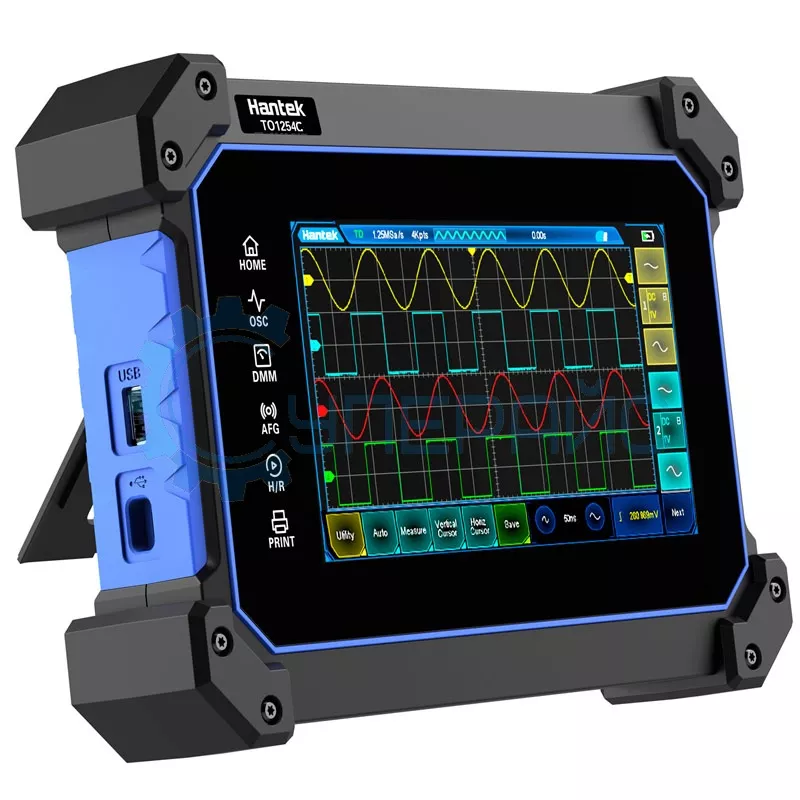

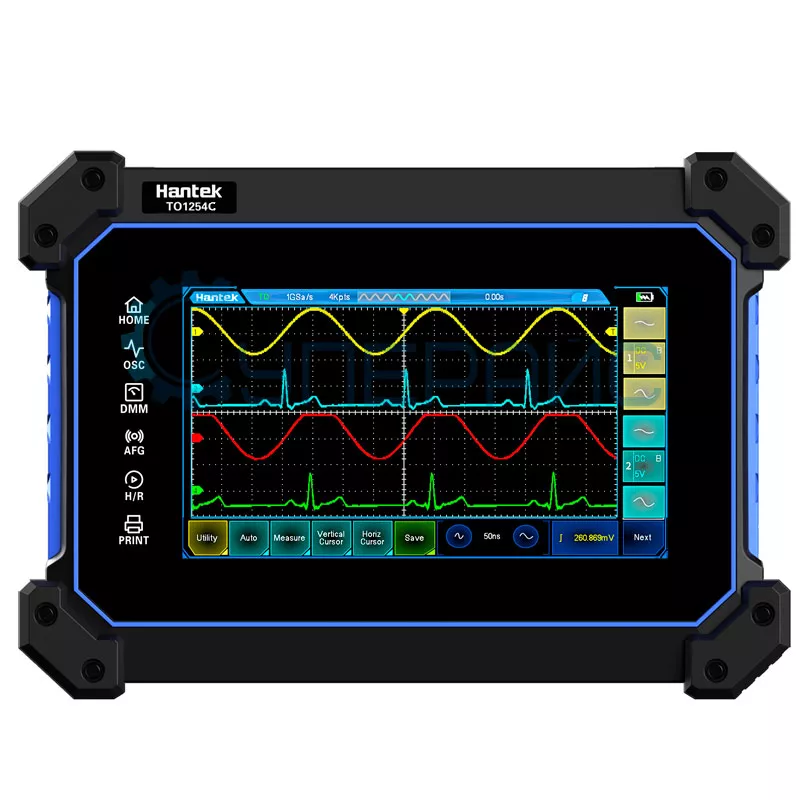

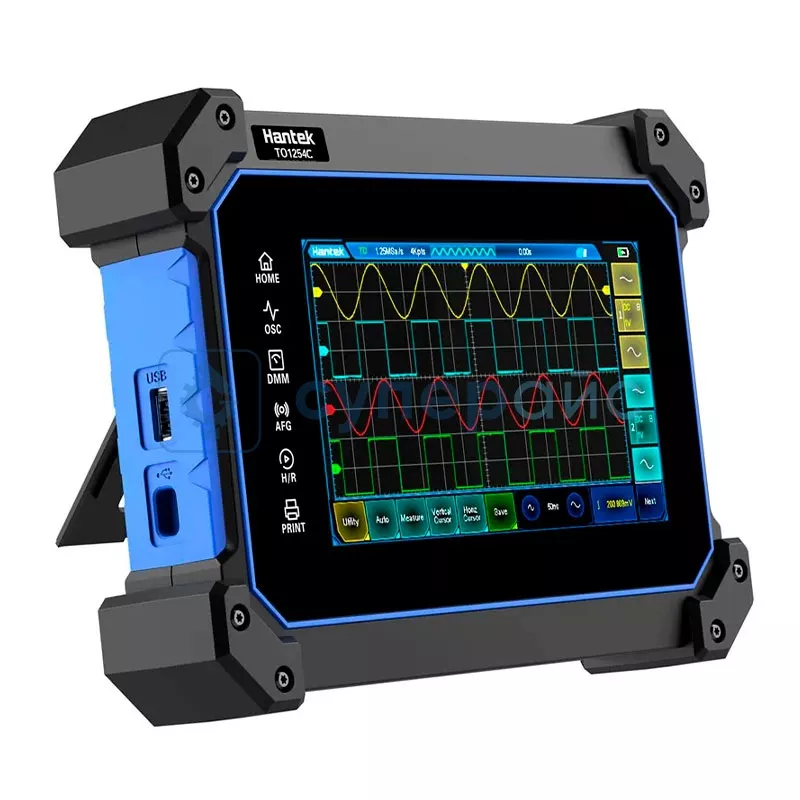

Осциллограф с мультиметром Hantek TO1254C
Hantek TO1254C – это портативный цифровой осциллограф разработанный для пользователей разных уровней, от любителя до профессионала. Встроенные функции делают прибор удобным и простым в использовании.
Осциллограф имеет 2 канала и частоту дискретизации 250 МГц, что позволяет ему обрабатывать сложные сигналы. Также имеет большой 7-ми дюймовый TFT дисплей с разрешением 800 на 480 пикселей, который обеспечивает яркую и чёткую картинку.

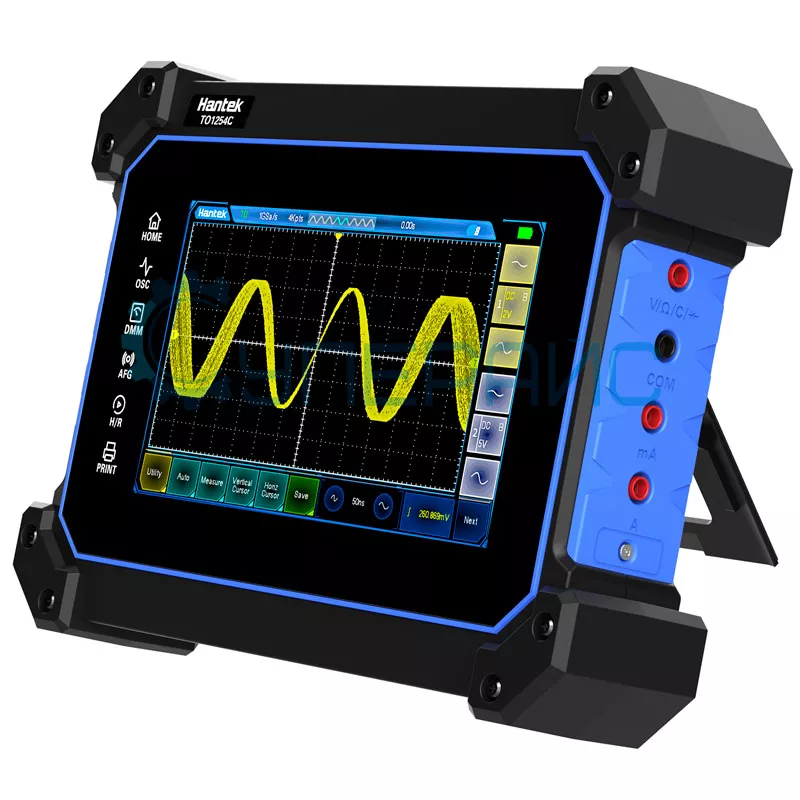

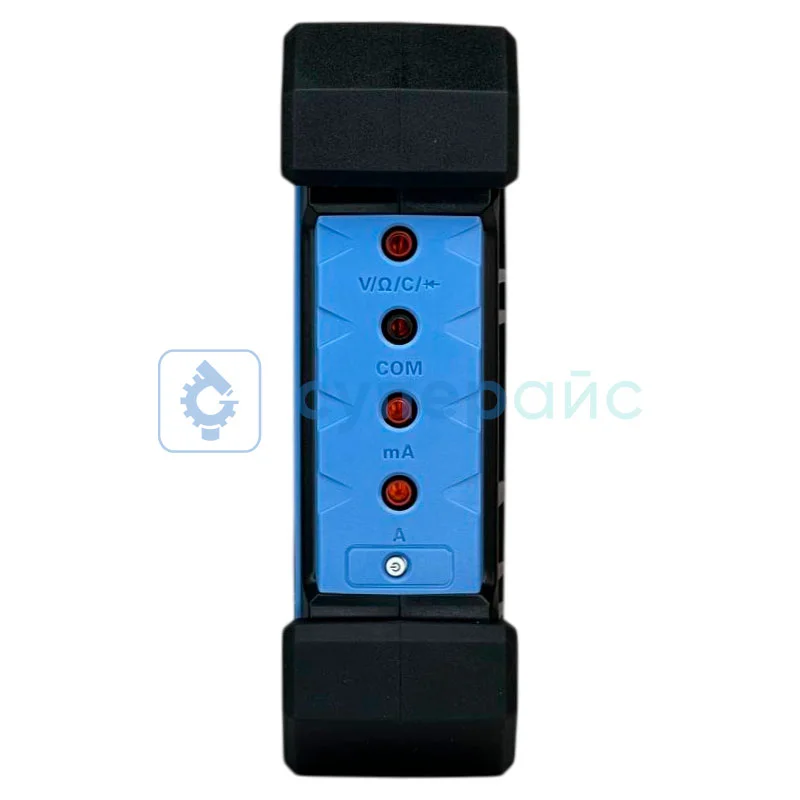

В Hantek TO1254C встроен мультиметр, который измеряет напряжение, ток, сопротивление, ёмкость и частоту. Ещё имеет опции измерения температуры, используя дополнительный термопреобразователь.
Помимо стандартных функций осциллографа, есть другие опции, такие как автоматический поиск сигналов, функция автоматической настройки, запись и воспроизведение сигналов. На боковой панели расположен USB-порт для подключения к персональному компьютеру и использованию вместе с программным обеспечением Hantek.
Питается осциллограф от четырёх встроенных литиевых батарей объёмом 2600 мАч, которые обеспечивают до 6 часов непрерывной работы.

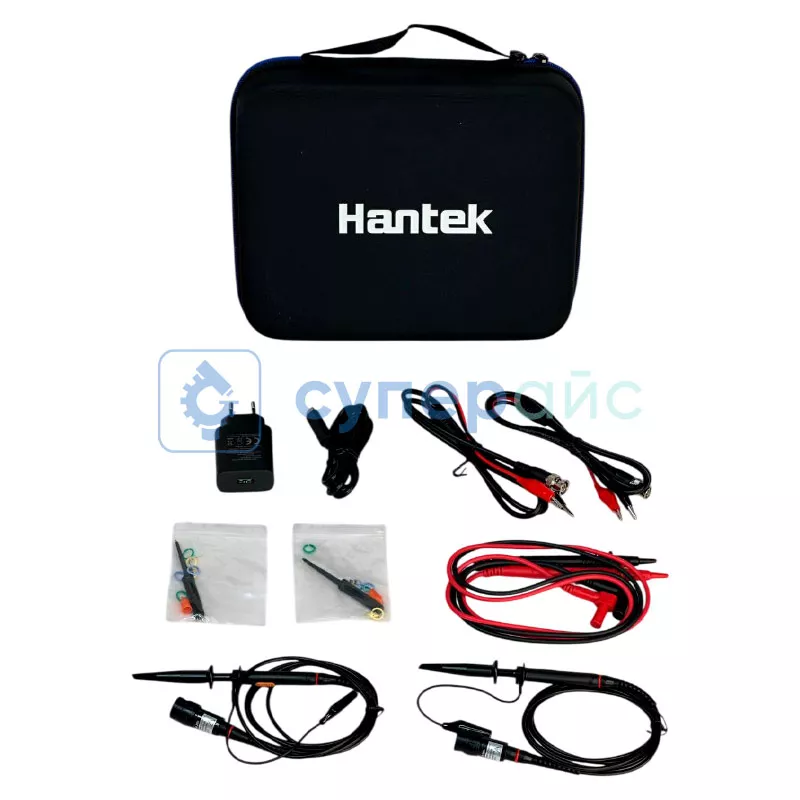

В комплекте с прибором поставляется сумка для хранения, кабель Type-C для зарядки и подключения к ПК, блок питания и 5 разных щупов для измерений.
Документация и ПО Hantek TO1254C
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии TO1000
Язык:
Русский
Размер и тип:
716 КБ,
PDF
Краткое руководство пользователя Hantek TO1254C
Язык:
Английский
Размер и тип:
628 КБ,
PDF
Руководство пользователя Hantek TO1254C
Язык:
Английский
Размер и тип:
1,54 МБ,
PDF
Руководство по программированию Hantek TO1254C
Язык:
Английский
Размер и тип:
755 КБ,
PDF
Программное обеспечение для Hantek TO1254C
Язык:
Английский
Размер и тип:
449 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы Hantek TO1254C
Guest
20.05.2025 13:48:05
Хороший и удобный осциллограф. Дали консультацию, быстро оформили и отправили. Сервис магазина и прибор понравились
SUPEREYES.RU
21.05.2025 06:40:45
Guest
Хороший и удобный осциллограф. Дали консультацию, быстро оформили и отправили. Сервис магазина и прибор понравились
Хороший и удобный осциллограф. Дали консультацию, быстро оформили и отправили. Сервис магазина и прибор понравились
Здравствуйте!
Благодарим вас за отзыв и добрые слова в адрес нашего сервиса. Очень приятно слышать, что осциллограф оказался удобным в работе, а процесс оформления и доставки прошёл для вас быстро и с поддержкой.
Мы стараемся не только предлагать качественное оборудование, но и сопровождать каждого клиента на всех этапах — от выбора до получения заказа. Рады, что это было заметно и ценно для вас.
Будем рады видеть вас снова!
С уважением, Администрация магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4482
Модель (серия):
EM1230
Производитель:
E-sun Allsun
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
25
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21784
Модель (серия):
HDS2202S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Добавить в избранное
Артикул (код товара):
16339
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18970
Модель (серия):
TO1252D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13552
Модель (серия):
SMTO1002S
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18906
Модель (серия):
TO1204C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18776
Модель (серия):
TO1112
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

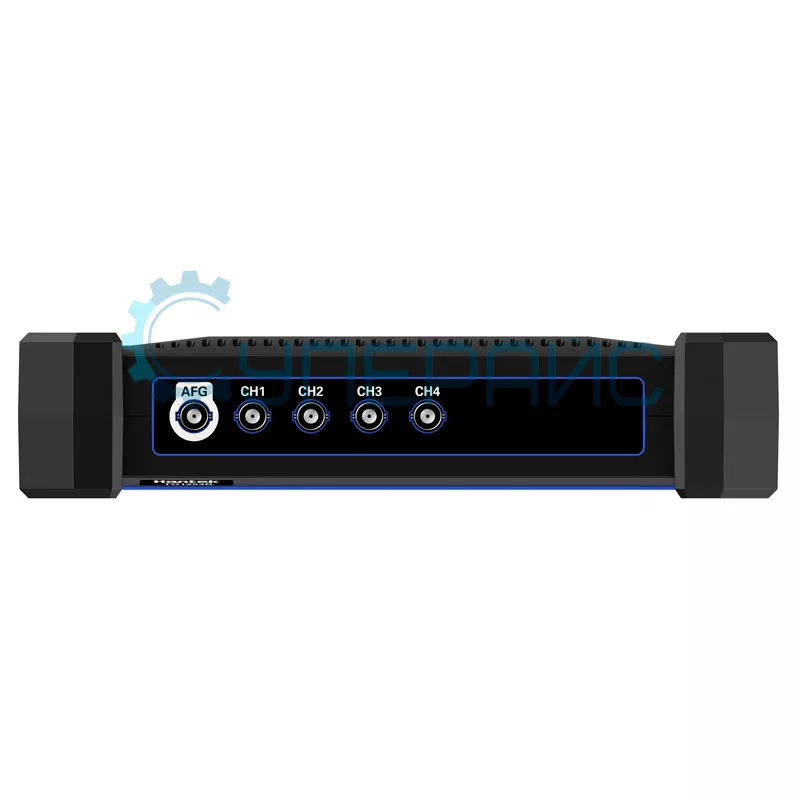

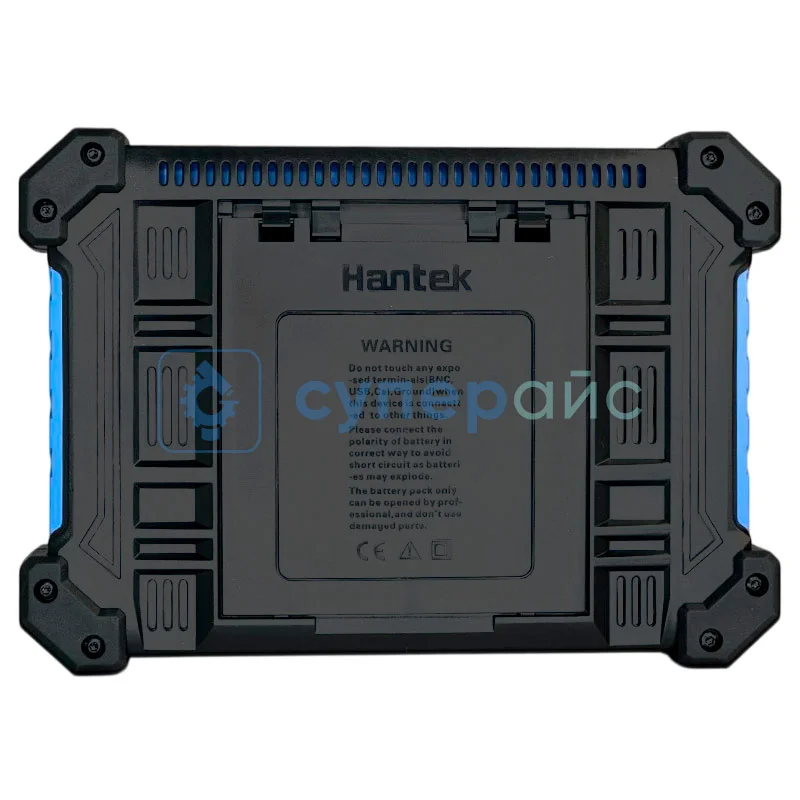

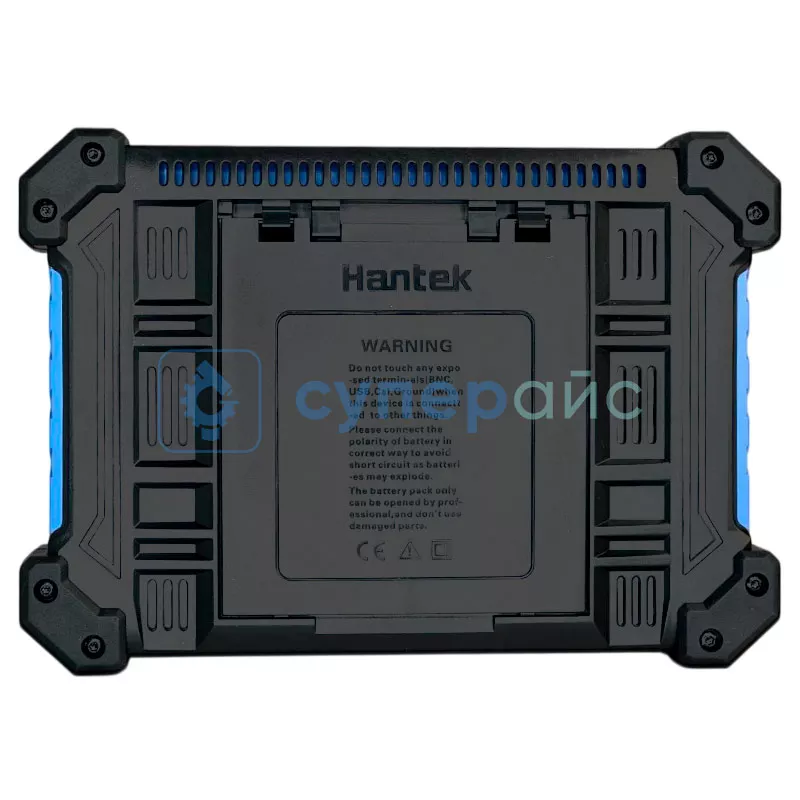

Артикул (код товара):
18971
Модель (серия):
TO1254C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Вид:
Планшетный
Кол-во аналоговых каналов:
4
