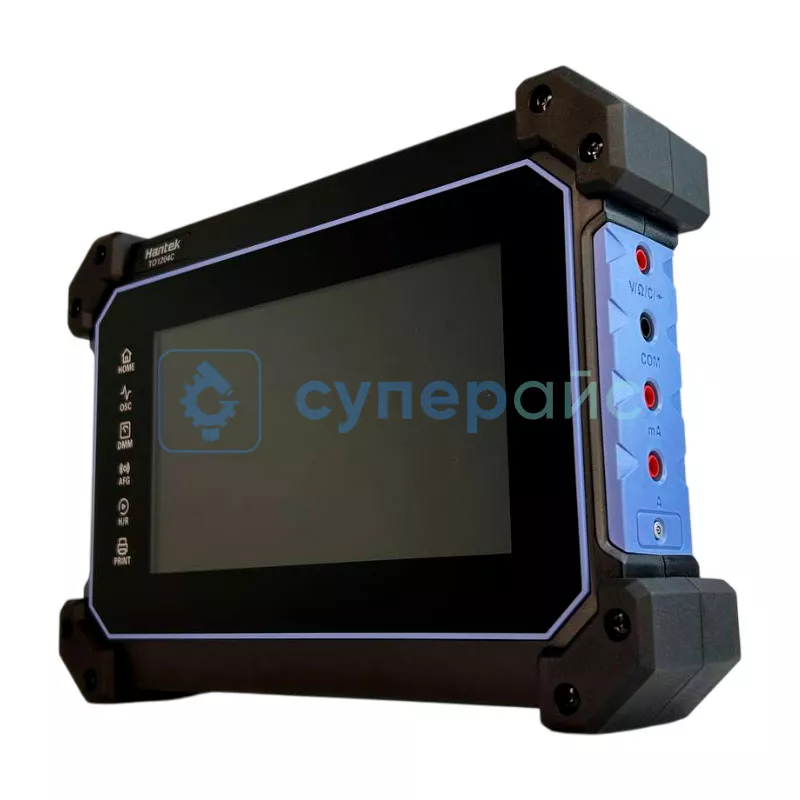

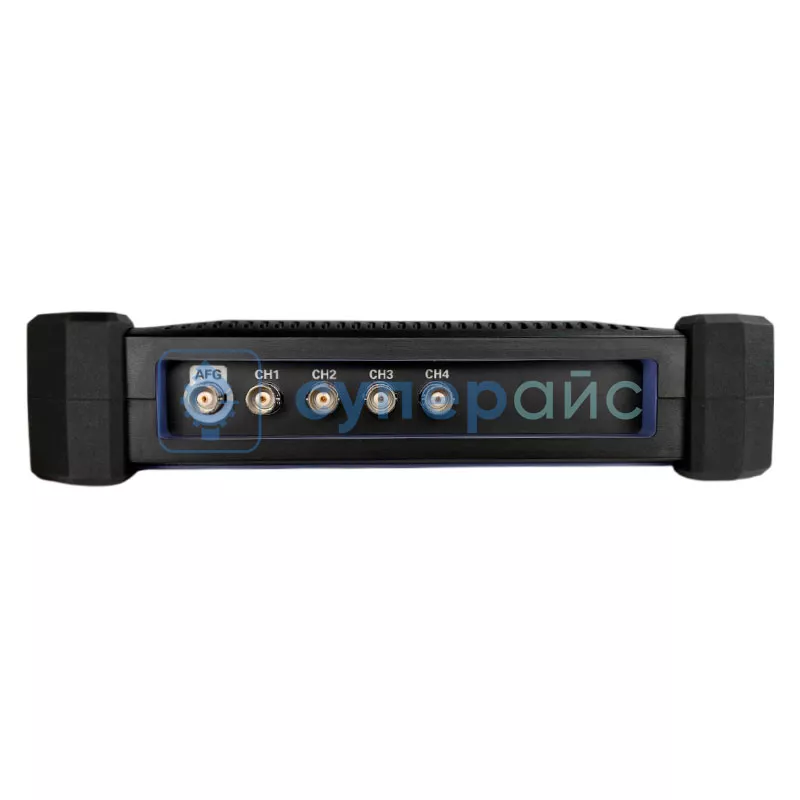

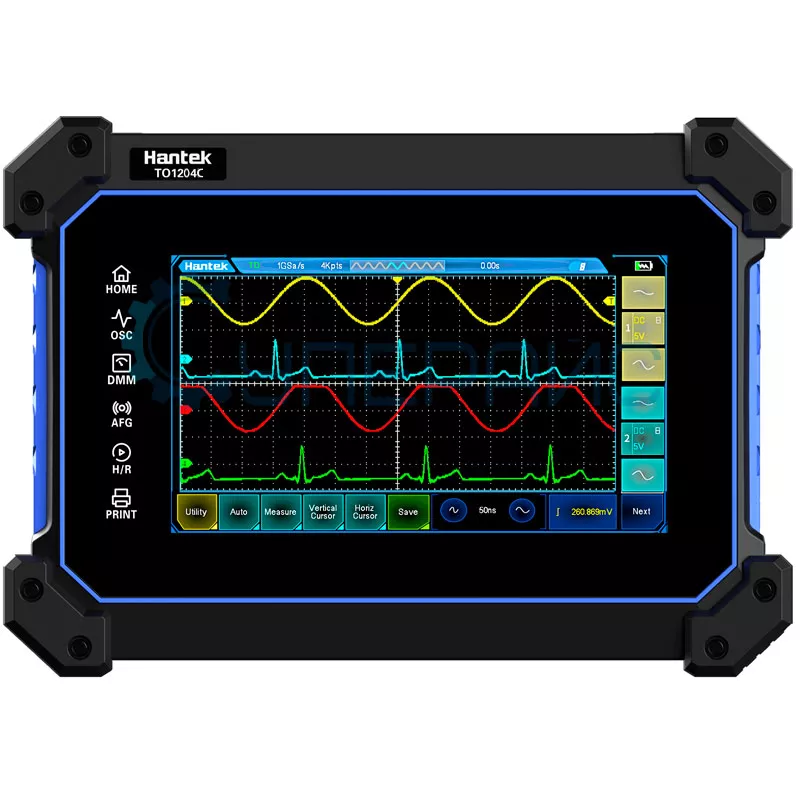

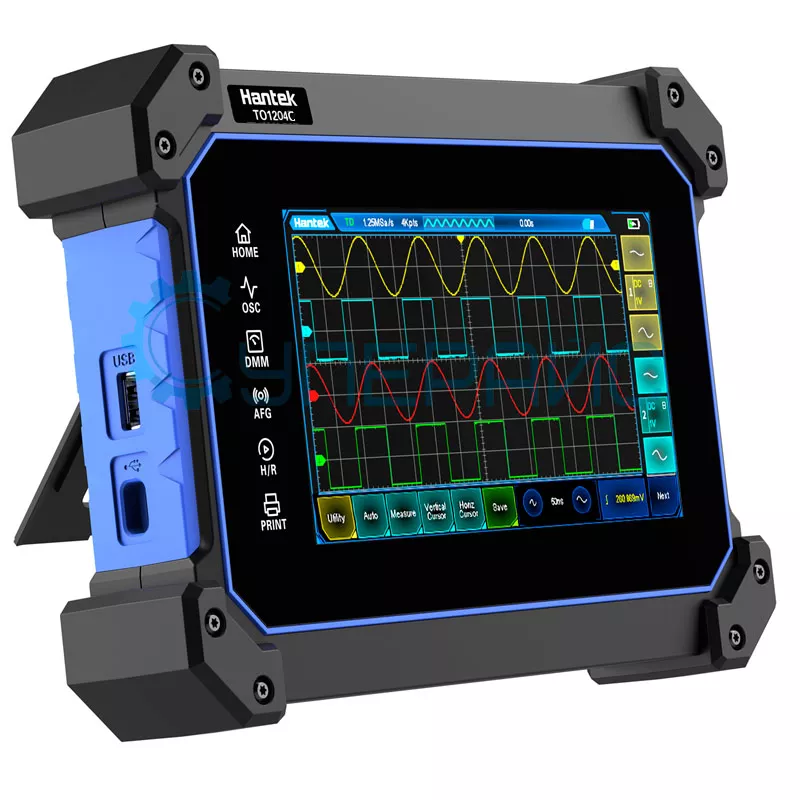

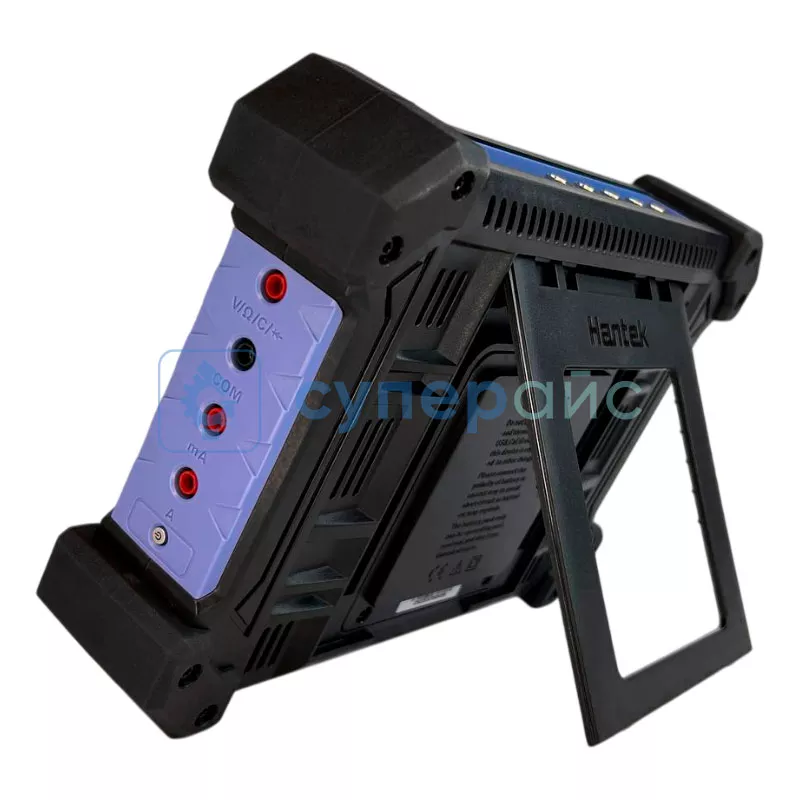

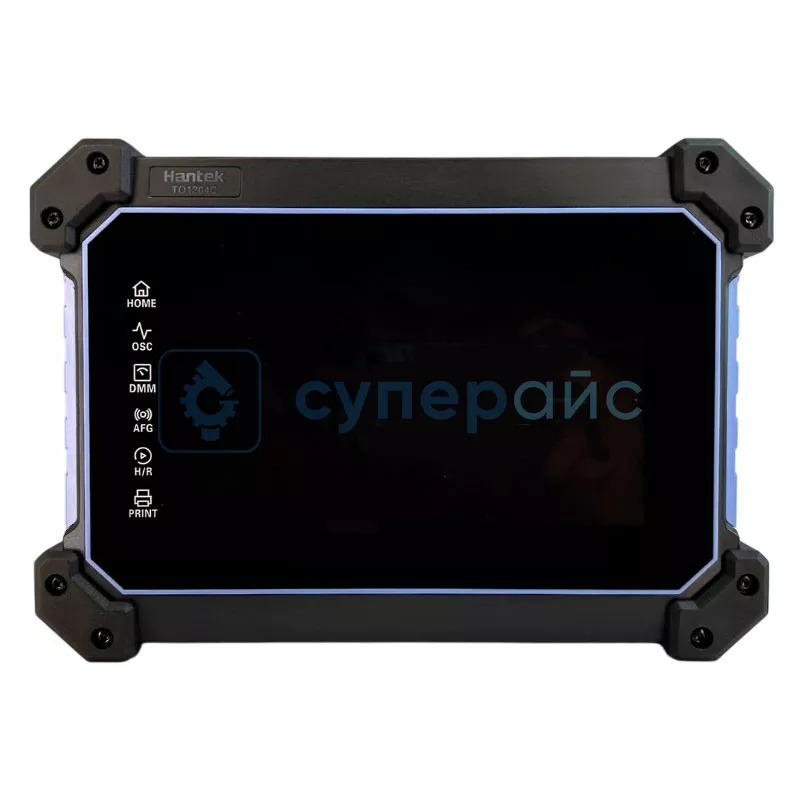

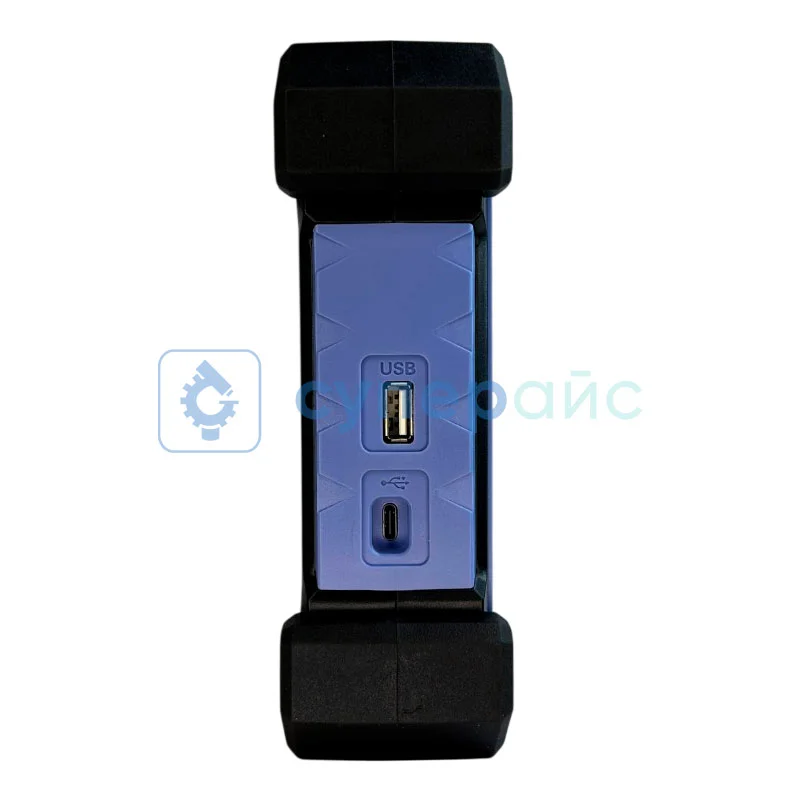

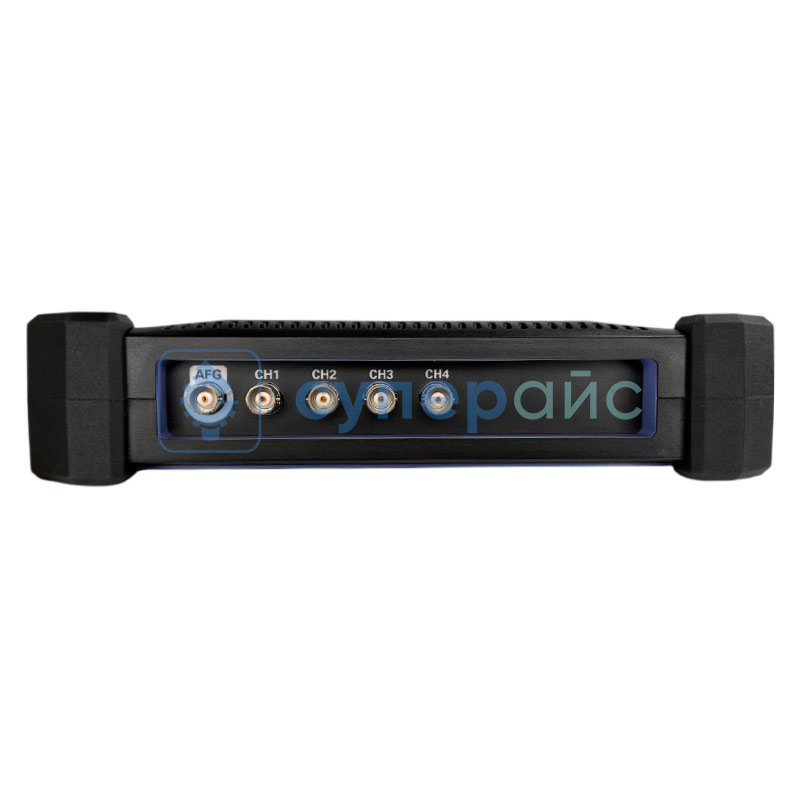

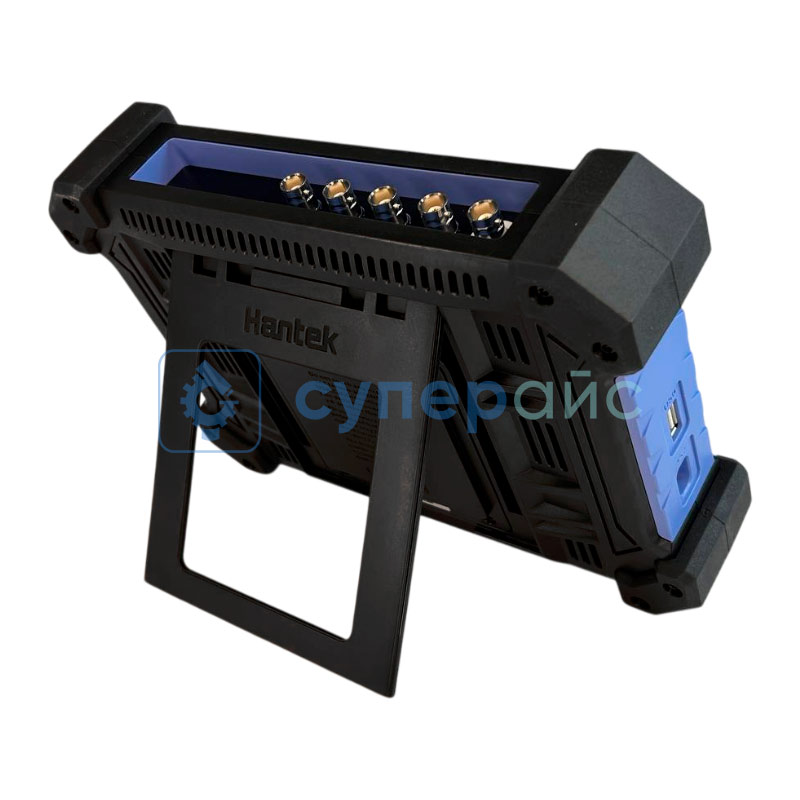

Четырехканальный осциллограф Hantek TO1204C
41 250 ₽
41 250 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
18906
Модель (серия)
TO1204C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek TO1204C
Общие данные
Артикул (код товара)
18906
Производитель (бренд)
Модель (серия)
TO1204C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 Vrms (10X)
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
18 пФ ± 3 пФ
Коэффициенты пробников
1 Х, 10 Х
Канальная изоляция
40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
2 мВ/дел - 10 В/дел на входе BNC
Ограничение полосы
20 МГц
Точность вертикального смещения
± 1 В (2 мВ/дел ~ 100 мВ/дел)
± 10 В макс. (200 мВ/дел ~ 1 В/дел)
± 50 В макс. (2 В/дел ~ 10 В/дел)
± 10 В макс. (200 мВ/дел ~ 1 В/дел)
± 50 В макс. (2 В/дел ~ 10 В/дел)
Система синхронизации
Базовые типы триггера
по фронту, по длительности импульса, по наклону, истечению времени
Расширенные типы триггера
по видео сигналу
Источник триггера
CH1~CH4
Чувствительность триггера по фронту
± 0,87 дел (2 мВ/дел)
± 0,78 дел (5 мВ/дел)
± 0,69 дел (10 мВ/дел)
± 0,52 дел (20 мВ/дел)
± 0,47 дел (50 мВ/дел)
± 0,26 дел (100 мВ/дел)
± 0,26 дел (200 мВ/дел)
± 0,47 дел (500 мВ/дел)
± 0,26 дел (1 В/дел)
± 0,26 дел (2 В/дел)
± 0,26 дел (5 В/дел)
± 0,26 дел (10 В/дел)
± 0,78 дел (5 мВ/дел)
± 0,69 дел (10 мВ/дел)
± 0,52 дел (20 мВ/дел)
± 0,47 дел (50 мВ/дел)
± 0,26 дел (100 мВ/дел)
± 0,26 дел (200 мВ/дел)
± 0,47 дел (500 мВ/дел)
± 0,26 дел (1 В/дел)
± 0,26 дел (2 В/дел)
± 0,26 дел (5 В/дел)
± 0,26 дел (10 В/дел)
Диапазон удержания триггера
8 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс/дел - 100 с/дел (шаг 1, 2, 5)
Интерполяция
sin (х) / х
Система измерения
Автоматические измерения
частота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров
Курсорные измерения
разность напряжений между курсорами ΔY
разница во времени между курсорами ΔX
обратная величина ΔX в герцах (1/ΔX)
разница во времени между курсорами ΔX
обратная величина ΔX в герцах (1/ΔX)
Математические операции
＋、－、×、/、БПФ
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор спектра сигнала с помощью БПФ
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 50 °С
Рабочая влажность
< 90% RH
Габариты и вес
Габариты прибора
248 х 176 х 54 мм
Габариты упаковки
310 x 235 x 100 мм
Вес нетто, кг
1,2
Вес брутто, кг
2,11

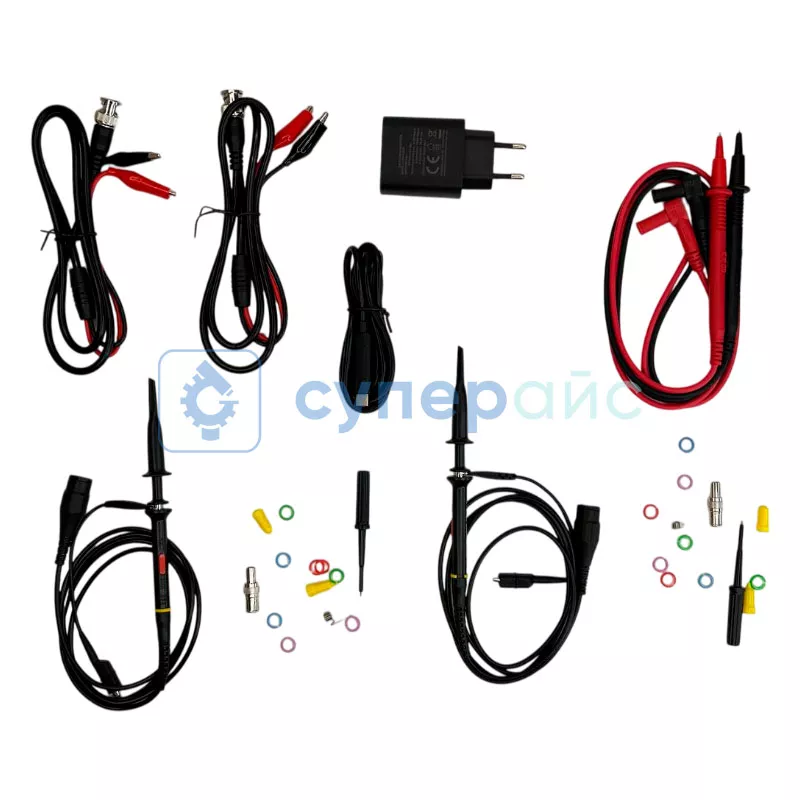

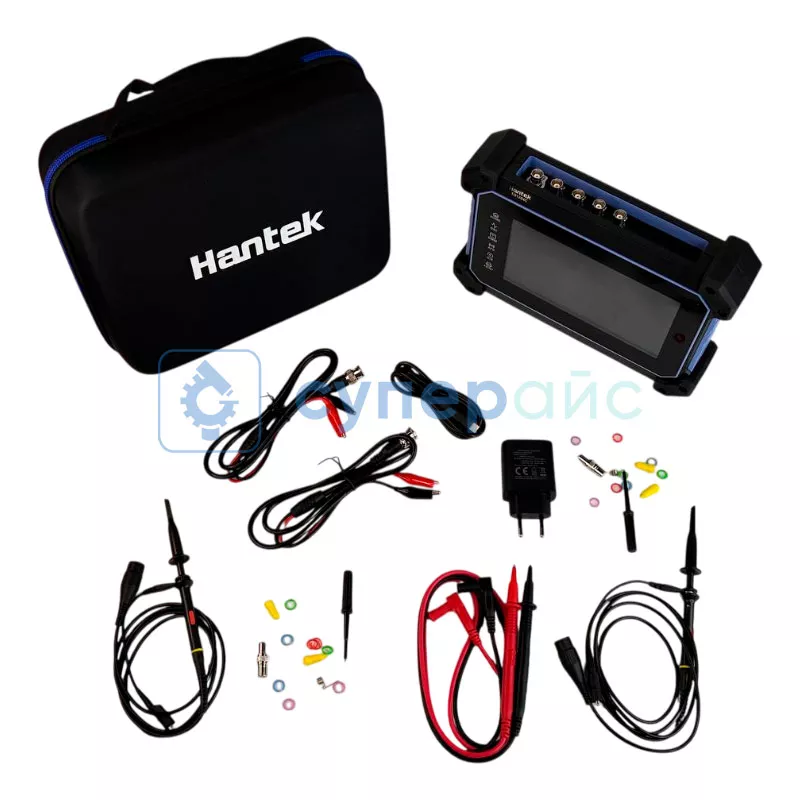

Комплектация
Комплектация
щупы для осциллографа - 2 шт
щупы HT324 - 2 шт
щуп для мультиметра - 1 шт
блок питания - 1 шт
USB Type-C кабель - 1 шт
сумка - 1 шт
щупы HT324 - 2 шт
щуп для мультиметра - 1 шт
блок питания - 1 шт
USB Type-C кабель - 1 шт
сумка - 1 шт
Описание Hantek TO1204C
Обзорная таблица осциллографов Hantek TO1000
| Характеристики | TO1154C | TO1254C | TO1204C | TO1154D | TO1254D | TO1204D |
| Полоса пропускания | 150 МГц | 250 МГц | 200 МГц | 150 МГц | 250 МГц | 200 МГц |
| Количество каналов | 4 | 4 | 4 | 4+1 | 4 | 4+1 |
| Частота дискретизации | 1000 МВыб/с | |||||
| Глубина памяти | 8 Мб | |||||
| Разрешение АЦП | 8 бит | |||||
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ | |||||
| Вертикальная развертка | 2 мВ/дел - 10 В/дел | |||||
| Генератор сигналов | нет | нет | нет | есть | есть | есть |
| Мультиметр | есть | |||||
Универсальный осциллограф TO1204C
Представляем четырехканальный осциллограф Hantek TO1204C — точный инструмент для учёных и инженеров, которые работают в области электроники. Эта четырехканальная модель сочетает мощность, производительность и эргономичность. Характеристики TO1204C делают прибор профессиональным решением, с помощью которого можно выполнять различные задачи.
Располагая полосой пропускания 200 МГц, сенсорный осциллограф TO1204C обеспечивает точное и детализированное отображение сигналов: оператор может анализировать даже сложные волновые формы. Используя представленную модель, можно одновременно исследовать несколько сигналов, что упрощает процесс диагностики и тестирования.
Конструкция прибора дополнена встроенным мультиметром, который расширяет функциональность устройства, позволяя проводить измерения напряжения, тока и сопротивления без необходимости использовать дополнительную аппаратуру. Сенсорный экран обеспечивает интуитивно понятное управление, повышая комфорт работы с осциллографом.
Цифровой планшетный осциллограф Hantek TO1204C станет подходящим выбором для тех, кто ценит удобство в работе с электронными устройствами.
Товар можно заказать в нашем интернет-магазине. Заказ доставят по Москве курьерской службой, а в другие города России и страны СНГ товар доставит транспортная компания. Кроме того, покупку можно забрать из магазина самостоятельно.
Часто задаваемые вопросы
Чем портативный осциллограф отличается от настольного?
Портативный работает от аккумулятора и рассчитан на измерения вне лаборатории. При сопоставимой цене он обычно уступает настольному по размеру экрана, глубине памяти и набору интерфейсов, поскольку часть бюджета уходит на автономность и компактность. Взамен прибор помещается в сумку и не требует розетки на объекте. Выбор зависит от того, где вы работаете чаще.
Можно ли измерять сетевые цепи портативным осциллографом?
Только при понимании схемы заземления прибора и с соблюдением требований безопасности. У обычных осциллографов земли каналов объединены, поэтому подключение к точке под сетевым потенциалом опасно и способно вызвать короткое замыкание. Для таких работ применяют модели с изолированными входами либо дифференциальные пробники. Категория безопасности прибора и щупов должна соответствовать цепи.
Как долго прибор проработает от аккумулятора?
Продолжительность зависит от ёмкости батареи, яркости экрана и режима захвата, поэтому ориентироваться нужно на паспортные данные конкретной модели. На практике яркая подсветка и непрерывный захват сокращают время работы заметнее всего. Для длинных выездов полезно иметь внешний источник питания или возможность работы от сети. Экран стоит приглушать, когда это позволяет освещение.
Что важнее: полоса пропускания или число каналов?
Сначала обеспечьте достаточную полосу, иначе прибор исказит форму сигнала независимо от количества входов. Нехватка полосы занижает амплитуду и скругляет фронты, а такие данные бесполезны. Число каналов решает другую задачу: видеть несколько сигналов одновременно и сравнивать их между собой. Если полоса с запасом закрыта, добавочные каналы дают следующий прирост удобства.
