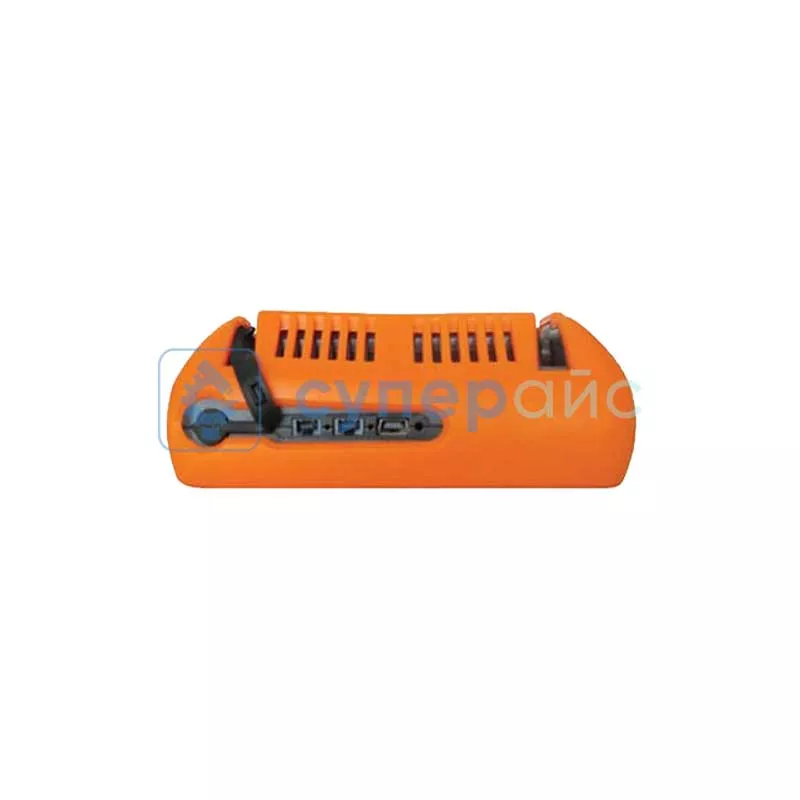

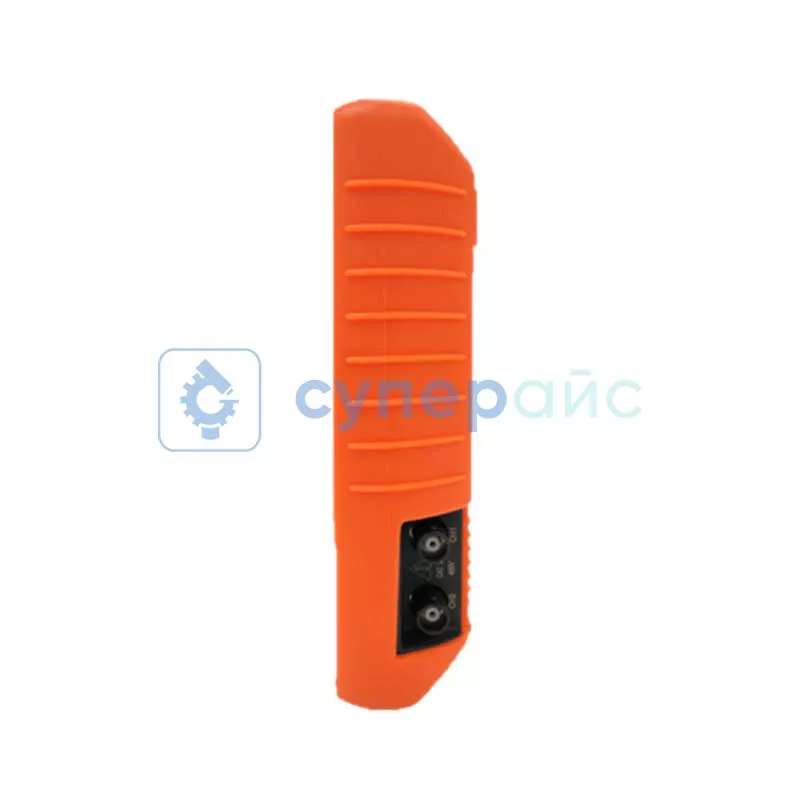

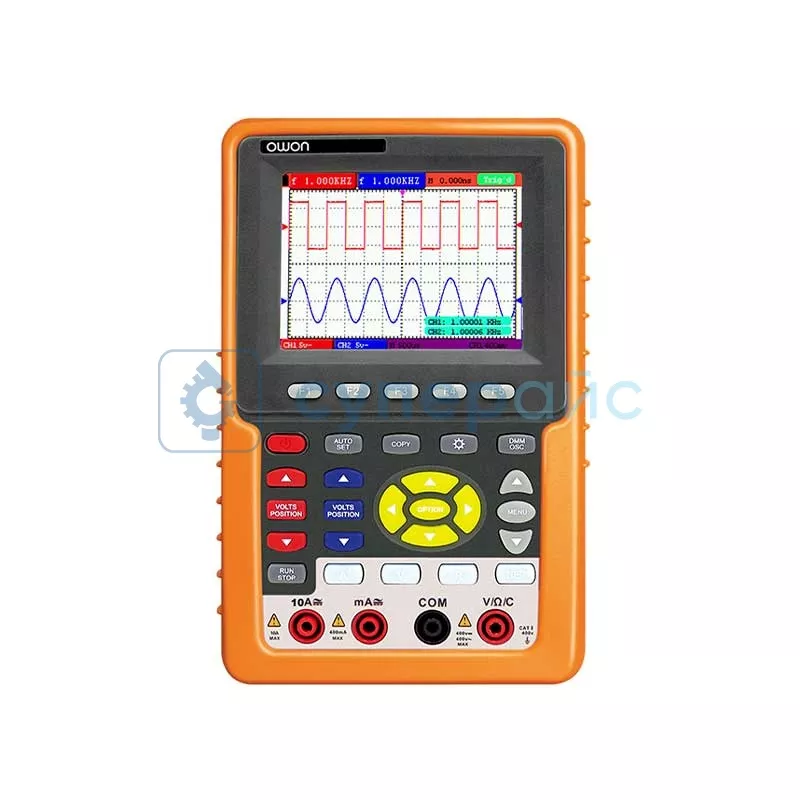

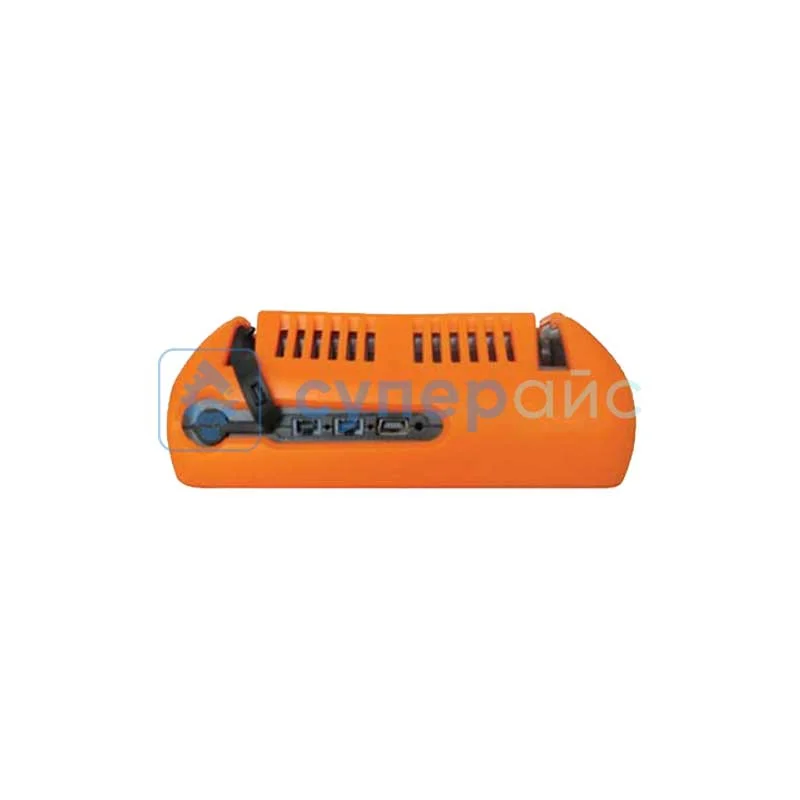

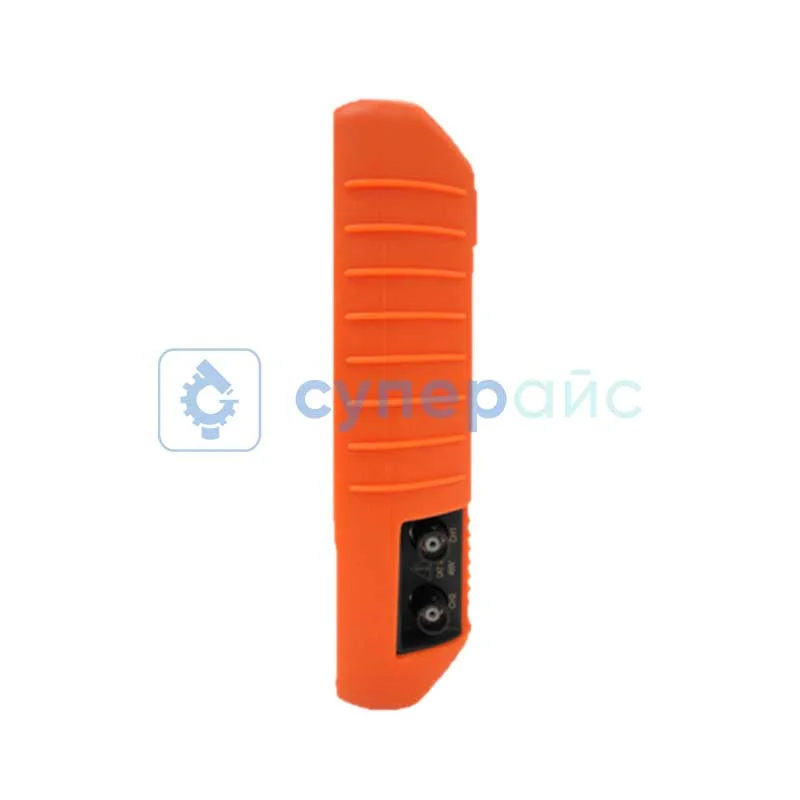

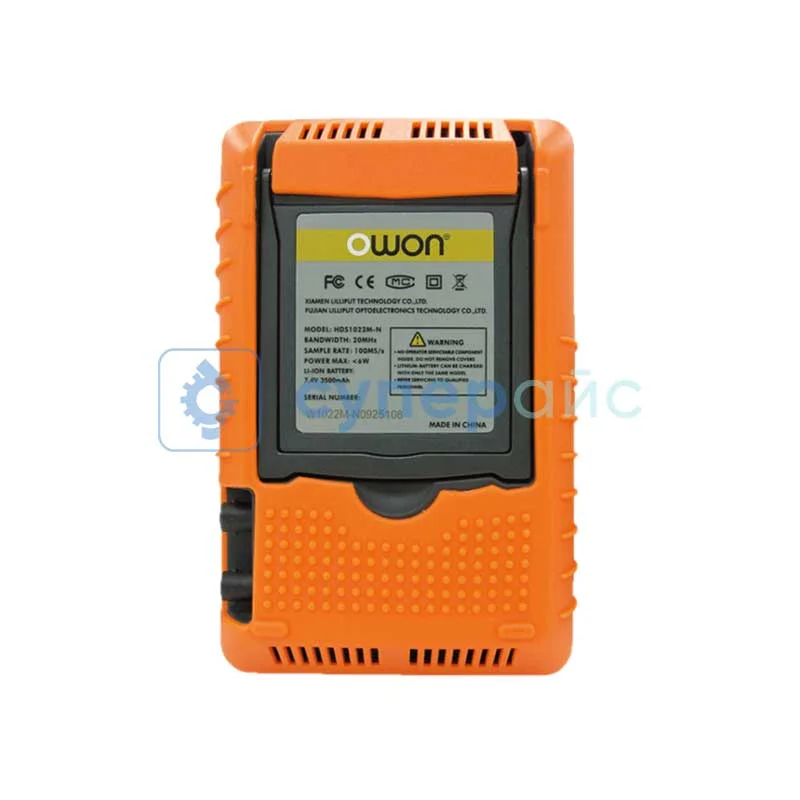

Портативный осциллограф OWON HDS2062M-N
43 527 ₽
43 527 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
23244
Модель (серия)
HDS2062M-N
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS2062M-N
Общие данные
Артикул (код товара)
23244
Производитель (бренд)
Модель (серия)
HDS2062M-N
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Обучение и научные исследования
Автомобильная диагностика
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON HDS2062M-N
Технические характеристики OWON HDS2062M-N
| Количество каналов | 2 |
| Анализатор спектра БПФ | есть |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Горизонтальный масштаб | 5 нс/дел - 100 с/дел, шаг 1 - 2 - 5 |
| Время нарастания | ≤ 5,8 нс |
| Входное сопротивление | 1 МОм ± 2 %, параллельно с 15 пФ ± 5 пФ |
| Длина записи | 6 К |
| Форма волны интерполяции | (Sinx)/x |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000 X |
| Развязка входа | DC, AC, GND |
| Точность постоянного тока | >16: ±(5% + 0,05 дел) для |
| Вертикальная чувствительность | 5 мВ/дел - 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 400 В (пик-пик) (постоянный + переменный ток, пик-пиковое значение, входное сопротивление 1 МОм, ослабление пробника 10:1), CAT II |
| Тип триггера | фронт, видео, чередующийся |
| Режим триггера | авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 6 деления от центра экрана |
| Режим сбора данных | выборка, обнаружение пика, среднее значение |
| Точность усиления по постоянному току | ± 3% |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B |
| Математические операции | ＋, －, ×, ÷, invert, FFT |
| Хранение формы сигнала | 4 формы сигналов |
| Фигуры Лиссажу | полная полоса пропускания, фазовая погрешность ±3 градуса |
| Мультиметр | |
| Максимальное разрешение | 4000 отсчетов |
| Входное сопротивление | 10 МОм |
| Постоянное напряжение | 400 мВ, 4 В, 40 В, 400 В, 1000 В ±(1% ± 1 цифра) |
| Переменное напряжение |
4 В, 40 В, 400 В ±(1% ± 3 цифры) 750 В ±(2% ± 3 цифры) |
| Частота | 40 - 400 Гц |
| Постоянный ток |
40 мА, 400 мА ±(1,5% ± 1 цифра) 10А ±(3% ± 3 цифры) |
| Переменный ток |
40 мА ±(1,5% ± 3 цифры) 400 мА ±(2% ± 1 цифра) 10 А ±(5% ± 3 цифры) |
| Сопротивление |
400 Ом ±(1% ± 3 цифры) 40 ΚОм - 4 ΜОм ±(1% ± 1 цифра) 40 МОм ±(1,5% ± 3 цифры) |
| Емкость | 51,2 нФ - 100 мкФ ±(3% ± 3 цифры) |
| Тест включение/выключение | есть (< 50 (±30)) |
| Тест диодов | есть (0 - 1,5 В) |
| Поддержка | SCPI |
| Общие характеристики | |
| Интерфейс | USB |
| Тип дисплея | 3.7 дюймов, TFT, 640 x 480 |
| Питание | 100 - 240 В, 50-60 Гц |
| Аккумулятор | Литий-ионный 7,4 В |
| Время автономной работы | 6 ч |
| Габариты | 115 x 180 x 40 мм |
| Вес нетто | ~ 645 г |
| Вес брутто | 2,75 кг |
| Комплектация |
портативный осциллограф OWON HDS2062M-N - 1 шт кабель питания - 1 шт выход 5 В, 1 кГц - 1 шт USB кабель - 1 шт регулятор датчика - 1 шт датчик - 1 шт набор щупов мультиметра - 1 шт адаптер - 1 шт внешний модуль емкости - 1 шт кейс для хранения - 1 шт руководство пользователя - 1 шт диск с диск с программным обеспечением - 1 шт |
| Совместимость | Дифференциальный измерительный пробник Owon OD6015 |
Обзорная таблица осциллографов OWON
| Характеристики | HDS4202M-N | HDS2062M-N | HDS3102M-N |
| Полоса пропускания | 200 МГц | 60 МГц | 100 МГц |
| Количество каналов | 2 | ||
| Частота дискретизации | 1 Гвыб/с | ||
| Время нарастания | ≤ 1,7 нс | ≤ 5,8 нс | ≤ 3,5 нс |
| Хранение формы сигнала | 4 формы сигналов | ||
| Встроенный мультиметр | есть | ||
| Дисплей | 3,7 дюймов, TFT, 640 x 480 | ||
| Интерфейс | USB | ||
| Питание | 100 - 240 В, 50-60 Гц | ||
| Аккумулятор | Литий-ионный 7,4 В | ||
| Время автономной работы | 6 ч | ||
Осциллограф OWON HDS2062M-N: Многофункциональное решение для профессиональных измерений
Двухканальный осциллограф OWON HDS2062M-N сочетает возможности осциллографа, анализатора спектра и мультиметра в компактном переносном исполнении. С полосой пропускания 60 МГц и частотой дискретизации 1 Гвыб/с устройство гарантирует точный анализ сигналов в различных условиях эксплуатации. Встроенный анализатор спектра БПФ и расширенный математический функционал делают этот прибор универсальным инструментом для специалистов.
Особенности:
- Два измерительных канала с полосой 60 МГц
- Встроенный анализатор спектра БПФ
- Частота дискретизации 1 Гвыб/с
- Компактность автономное питание
- Интегрированный мультиметр
Технические возможности:
Портативный мини осциллограф оснащен TFT-дисплеем с разрешением 640 × 480 пикселей. Устройство поддерживает различные математические операции, включая сложение, вычитание, умножение, деление и преобразование Фурье. Длина записи 6 К точек обеспечивает достаточную детализацию сигналов для точного анализа.
Функциональные преимущества:
Осциллограф 2 канала предлагает расширенный набор возможностей:
- Автоматические измерения 20 параметров сигнала
- Несколько режимов сбора данных
- Триггерные функции с регулируемым уровнем
- Возможность сохранения форм сигналов
- Поддержка различных коэффициентов затухания датчиков
Комплектация и эргономика:
Устройство поставляется с набором аксессуаров, включая датчики, щупы мультиметра и защитный кейс. Вес нетто 645 г и время автономной работы до 6 часов предлагают мобильность при проведении полевых измерений. Эргономичная конструкция и продуманное расположение органов управления делают работу с прибором комфортной.
Области применения:
- Сервисное обслуживание электронного оборудования
- Полевые измерения и диагностика
- Образовательные и исследовательские проекты
- Разработка и тестирование электронных устройств
- Промышленный контроль и мониторинг
Портативный осциллограф OWON HDS2062M-N — сбалансированное решение для профессионалов, требующих точности измерений и мобильности в работе. Сочетание многофункциональности и автономности делает его выбором для решения широкого спектра измерительных задач.
Документация и ПО OWON HDS2062M-N
Название
Язык
Версия
Размер и тип
Программное обеспечение осциллографов OWON серии HDS-N
Язык:
Английский
Размер и тип:
69,2 Мб,
ZIP
ZIP
Руководство пользователя к осциллографам OWON серии HDS-N
Язык:
Английский
Размер и тип:
1,20 Мб,
PDF
