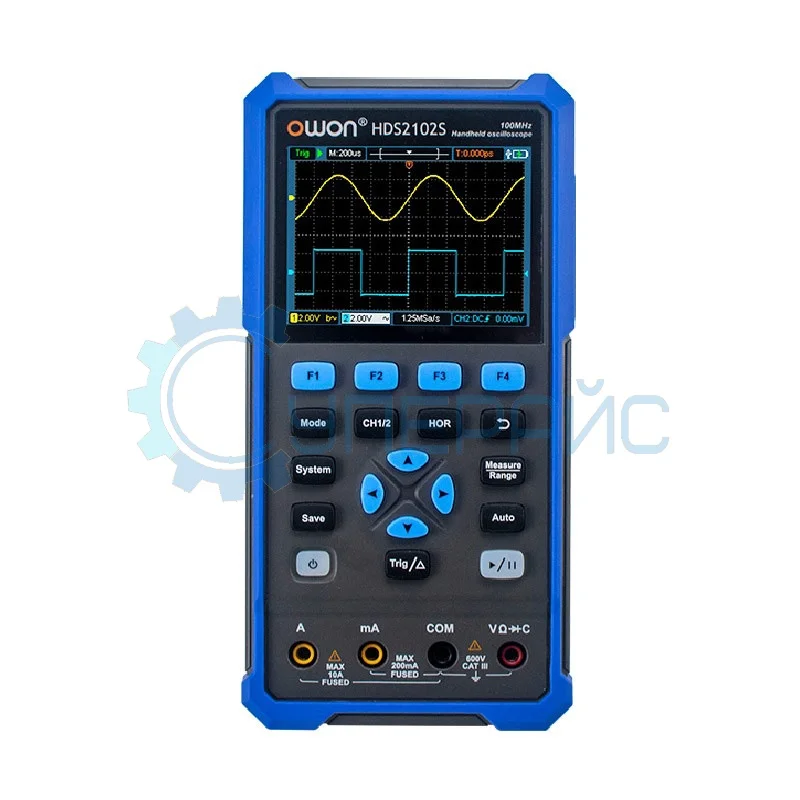

Осциллограф цифровой портативный OWON HDS2102S
22 720 ₽
22 720 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
17237
Модель (серия)
HDS2102S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS2102S
Общие данные
Артикул (код товара)
17237
Производитель (бренд)
Модель (серия)
HDS2102S
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В
Время нарастания, нс
Входные параметры

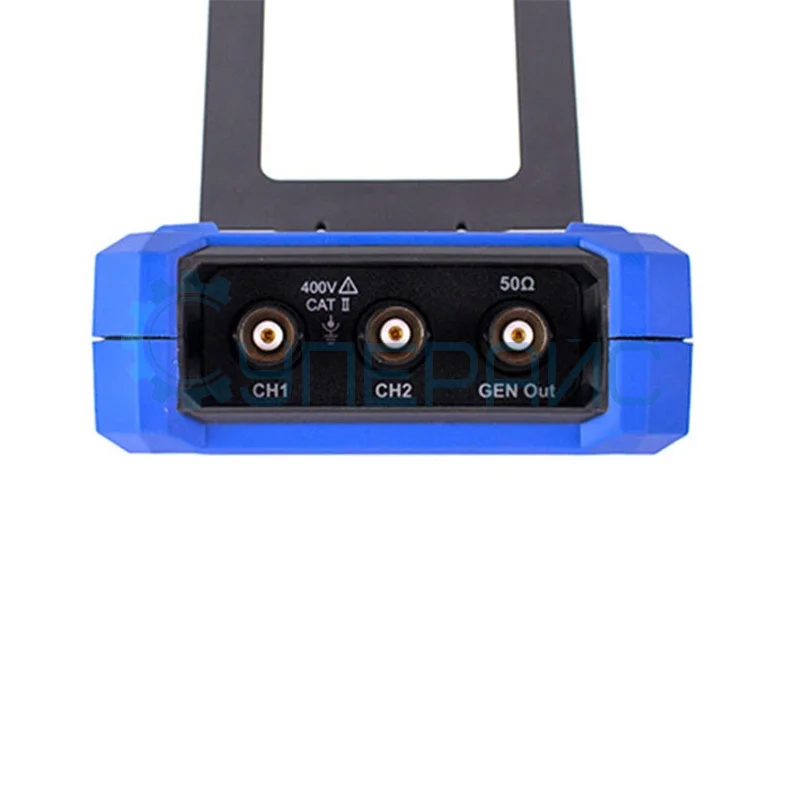

Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2%
Входная ёмкость
16 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 X, 1000 X, 10000 Х
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел - 10 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
3%
Точность вертикального смещения
± 6 дел
Система синхронизации
Базовые типы триггера
Запуск по фронту
Источник триггера
CH1, CH2
Диапазон удержания триггера
± 4 деления от центра экрана
Горизонтальная система
Горизонтальная развёртка
2 нс/дел - 1000 с/дел
Точность временной базы
± 100 ppm
Интерполяция
(Sinx)/x
Система измерения
Автоматические измерения
период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда
Курсорные измерения
разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
разница между ΔV и ΔT
разница во времени между курсорами ΔT
разница между ΔV и ΔT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Мультиметр
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 С°
Рабочая влажность
≤ 90%
Габариты и вес
Габариты прибора
198 × 96 × 38 мм
Габариты упаковки
240 x 155 x 90 мм
Вес нетто, кг
0,6
Вес брутто, кг
1,135

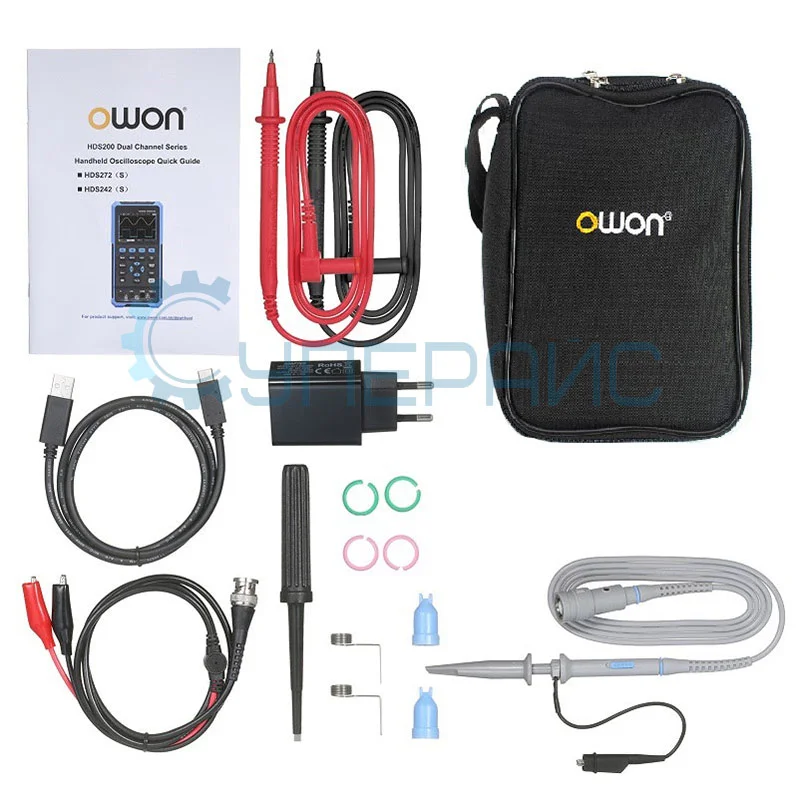

Комплектация
Комплектация
зарядное устройство - 1 шт
USB кабель - 1 шт
пассивный пробник - 1 шт
провод BNC/крокодил - 2 шт
комплект измерительных щупов мультиметра - 1 шт
набор для настройки пробника - 1 шт
инструкция по эксплуатации - 1 шт
сумка - 1 шт
USB кабель - 1 шт
пассивный пробник - 1 шт
провод BNC/крокодил - 2 шт
комплект измерительных щупов мультиметра - 1 шт
набор для настройки пробника - 1 шт
инструкция по эксплуатации - 1 шт
сумка - 1 шт
Описание OWON HDS2102S
Обзорная таблица осциллографов OWON HDS
| Характеристики | HDS242S | HDS272S | HDS2102S | HDS2202S |
| Количество каналов | 2 | |||
| Полоса пропускания | 40 МГц | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации | 250 Мвыб/с | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
|||
| Скорость обновления сигналов | 10 000 осц/с | |||
| Дисплей | 3.5 дюймов, LCD, 320 x 240, 65536 цветов | |||
| Мультиметр | есть | |||
| Генератор сигналов | есть | |||

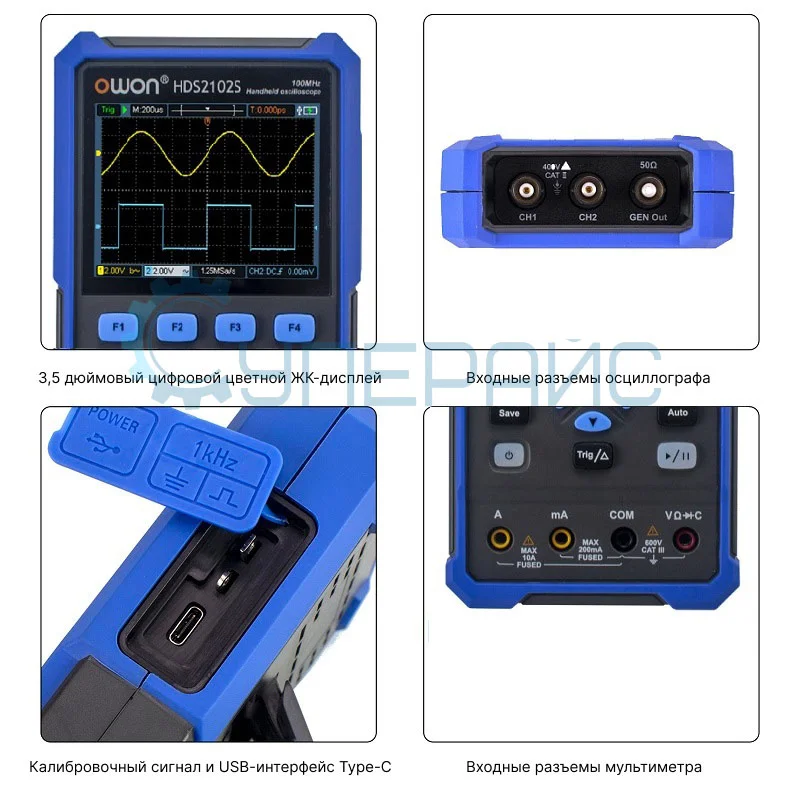

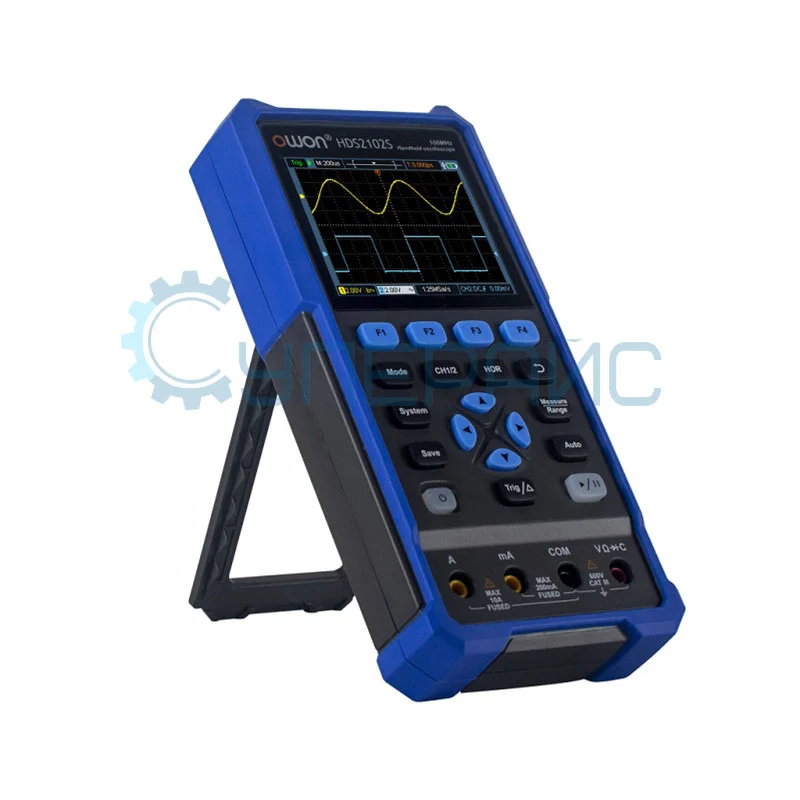

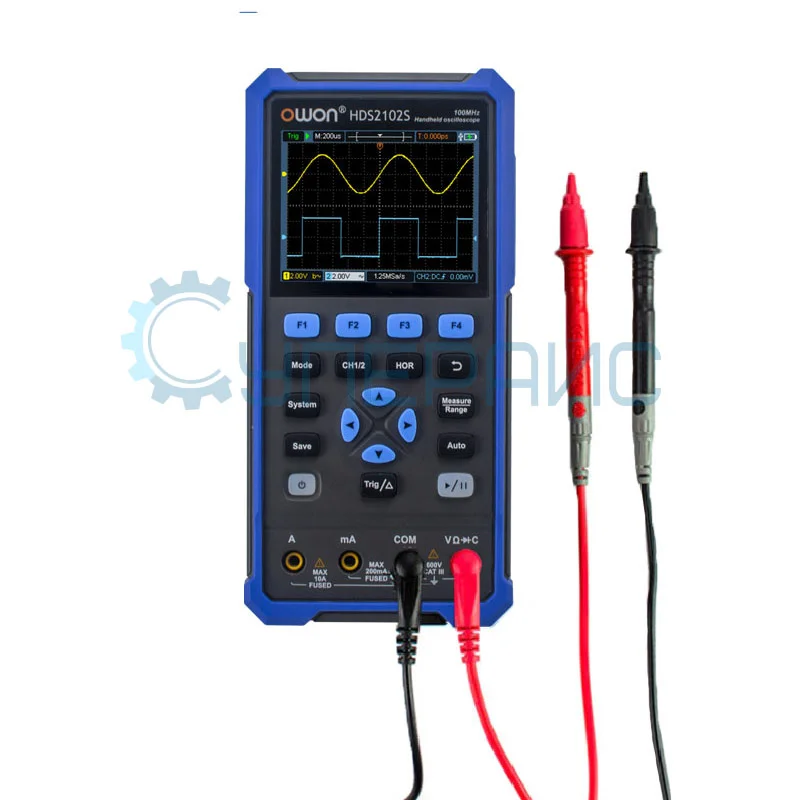

Цифровой осциллограф OWON HDS2102S: 3-в-1 для мобильных решений
Портативный прибор OWON HDS2102S объединяет цифровой осциллограф (100 МГц), мультиметр и генератор сигналов в корпусе размером с книгу. С разрешением 500 Мвыб/с и скоростью обновления 10 000 осц/с он фиксирует даже кратковременные аномалии сигналов. Устройство работает от аккумулятора до 6 часов, что делает его идеальным для полевых измерений, ремонта оборудования на выезде или обучения.
Прибор серии HDS200 сочетает три устройства в одном:
- Осциллограф с глубиной записи 8K и точностью ±3% для анализа формы сигналов.
- Мультиметр с TrueRMS, измеряющий напряжение до 1000 В и емкость до 20 мФ.
- Генератор сигналов (до 25 МГц) для тестирования фильтров, усилителей и логических цепей.
Почему его выбирают инженеры
Устройство отличается портативностью (вес 600 г) и помещается в сумку для инструментов. Точность измерений составляет 0.01 мВ по напряжению и 1пФ по емкости. Питание от сети или встроенных аккумуляторов. Яркий 3.5-дюймовый экран с повышенной детализацией показателей. Такой мультиметр удобен для быстрых проверок цепей, когда важно не переключаться между несколькими отдельными приборами.
Идеальный компаньон для нестандартных задач
OWON HDS2102S — это не просто осциллограф. Его способность работать как генератор и мультиметр экономит время и место в мастерской. Например, при ремонте импульсного блока питания можно одновременно анализировать ШИМ-сигнал и проверять емкость конденсаторов. Дополнительный мультиметр в составе одного корпуса делает прибор особенно практичным для диагностики питания, проверки компонентов и контроля параметров на месте.
Часто задаваемые вопросы
Чем ручной осциллограф отличается от настольного?
Ручной работает от аккумулятора и помещается в сумку, поэтому годится для выездов. Настольный обычно даёт больше каналов, крупнее экран и выше полоса пропускания, но привязан к рабочему месту. Выбор зависит от условий: для полевой диагностики берут портативный, для лаборатории - настольный.
Зачем осциллографу режим мультиметра?
Совмещённый режим позволяет одним прибором и смотреть форму сигнала, и измерять напряжение, ток, сопротивление. Это удобно на выезде: не нужно носить два инструмента. При ремонте вы быстро переключаетесь между просмотром осциллограммы и обычными электрическими измерениями без смены устройства.
На какие параметры смотреть при выборе портативного осциллографа?
Ключевые характеристики - число каналов, полоса пропускания и частота дискретизации. Они определяют, какие сигналы прибор покажет без искажений. Для полевой работы важны ещё автономность от аккумулятора и наличие режима мультиметра, чтобы закрыть больше задач одним устройством.
Подойдёт ли прибор для автоэлектрики?
Да, портативный осциллограф удобен для диагностики автомобильных цепей: можно смотреть сигналы датчиков и проверять питание прямо у машины. Автономность и компактность здесь важны. Режим мультиметра дополнительно помогает измерять напряжение бортовой сети без отдельного прибора.
Документация и ПО OWON HDS2102S
Название
Язык
Версия
Размер и тип
Руководство пользователя OWON HDS2102S
Язык:
Русский
Версия:
V1.0.7
Размер и тип:
580 КБ,
PDF
Инструкция по эксплуатации портативного осциллографа OWON HDS2102S
Язык:
Английский
Размер и тип:
518 КБ,
PDF
Драйвер для портативного осциллографа OWON HDS2102S (Windows)
Язык:
Размер и тип:
77,6 МБ,
ZIP
ZIP
Видеообзоры OWON HDS2102S
RUTUBE
ВКОНТАКТЕ
YOUTUBE
Показать больше
Показать меньше
Отзывы OWON HDS2102S
Victor-tech
17.04.2025 11:20:43
Шикарный прибор. Давно мечтал о небольшом осциллографе с мультиметром, чтоб было легко носить с собой, а не быть привязанным к одному месту с громоздкими настольными. Коллега посоветовал бренд OWON. Сначала смотрел на сайте производителя, но на английском тех характеристики разобрать тяжело, нашел данный сайт. Понравилось, что указаны все те же характеристики что у производителя, ничего не потеряли, мельком сверил - сходятся. Я переживал, что мне это чудо техники обойдется тысяч в 40 или и то больше, а тут даже цена приятная.
Должен упомянуть: кроме осциллографа и мультиметра, эта модель работает еще и как генератор сигналов. Тут я окончательно убедился, что надо брать :D
Сделал себе подарок на день рождения. До сих пор радуюсь. Работать - одно удовольствие. Все измерения производит быстро и точно, мультиметровые тестирования - так же, по точности не уступает самостоятельному мультиметру. Сигналы тоже генерирует хорошо. Диапазон частот, может, и маловат, но на то это и не генератор)) Для выездных работ, по-быстрому проверить - хватает.
Еще отмечу комплектацию. В нее входит и пробник, и щупы, и сумка для хранения. То есть ничего докупать не надо, получил прибор и можешь сразу работать. Приятно, производитель молодец. Магазину тоже спасибо, за бесплатную доставку и отличную цену.
Должен упомянуть: кроме осциллографа и мультиметра, эта модель работает еще и как генератор сигналов. Тут я окончательно убедился, что надо брать :D
Сделал себе подарок на день рождения. До сих пор радуюсь. Работать - одно удовольствие. Все измерения производит быстро и точно, мультиметровые тестирования - так же, по точности не уступает самостоятельному мультиметру. Сигналы тоже генерирует хорошо. Диапазон частот, может, и маловат, но на то это и не генератор)) Для выездных работ, по-быстрому проверить - хватает.
Еще отмечу комплектацию. В нее входит и пробник, и щупы, и сумка для хранения. То есть ничего докупать не надо, получил прибор и можешь сразу работать. Приятно, производитель молодец. Магазину тоже спасибо, за бесплатную доставку и отличную цену.
SUPEREYES.RU
18.04.2025 07:18:25
Victor-tech
Шикарный прибор. Давно мечтал о небольшом осциллографе с мультиметром, чтоб было легко носить с собой, а не быть привязанным к одному месту с громоздкими настольными. Коллега посоветовал бренд OWON. Сначала смотрел на сайте производителя, но на английском тех характеристики разобрать тяжело, нашел данный сайт. Понравилось, что указаны все те же характеристики что у производителя, ничего не потеряли, мельком сверил - сходятся. Я переживал, что мне это чудо техники обойдется тысяч в 40 или и то больше, а тут даже цена приятная.
Должен упомянуть: кроме осциллографа и мультиметра, эта модель работает еще и как генератор сигналов. Тут я окончательно убедился, что надо брать
Сделал себе подарок на день рождения. До сих пор радуюсь. Работать - одно удовольствие. Все измерения производит быстро и точно, мультиметровые тестирования - так же, по точности не уступает самостоятельному мультиметру. Сигналы тоже генерирует хорошо. Диапазон частот, может, и маловат, но на то это и не генератор)) Для выездных работ, по-быстрому проверить - хватает.
Еще отмечу комплектацию. В нее входит и пробник, и щупы, и сумка для хранения. То есть ничего докупать не надо, получил прибор и можешь сразу работать. Приятно, производитель молодец. Магазину тоже спасибо, за бесплатную доставку и отличную цену.
Шикарный прибор. Давно мечтал о небольшом осциллографе с мультиметром, чтоб было легко носить с собой, а не быть привязанным к одному месту с громоздкими настольными. Коллега посоветовал бренд OWON. Сначала смотрел на сайте производителя, но на английском тех характеристики разобрать тяжело, нашел данный сайт. Понравилось, что указаны все те же характеристики что у производителя, ничего не потеряли, мельком сверил - сходятся. Я переживал, что мне это чудо техники обойдется тысяч в 40 или и то больше, а тут даже цена приятная.
Должен упомянуть: кроме осциллографа и мультиметра, эта модель работает еще и как генератор сигналов. Тут я окончательно убедился, что надо брать
Сделал себе подарок на день рождения. До сих пор радуюсь. Работать - одно удовольствие. Все измерения производит быстро и точно, мультиметровые тестирования - так же, по точности не уступает самостоятельному мультиметру. Сигналы тоже генерирует хорошо. Диапазон частот, может, и маловат, но на то это и не генератор)) Для выездных работ, по-быстрому проверить - хватает.
Еще отмечу комплектацию. В нее входит и пробник, и щупы, и сумка для хранения. То есть ничего докупать не надо, получил прибор и можешь сразу работать. Приятно, производитель молодец. Магазину тоже спасибо, за бесплатную доставку и отличную цену.
Добрый день!
Спасибо за ваш подробный отзыв! Рады, что осциллограф OWON с мультиметром и генератором сигналов стал отличным выбором для ваших выездных работ и ежедневных задач. Мы всегда стараемся предоставлять точные характеристики и удобные комплекты, чтобы наш клиент мог сразу приступить к работе без дополнительных покупок. Приятно, что цена и комплектация устройства оправдали ваши ожидания.
Надеемся, что прибор продолжит радовать вас точными измерениями и удобством в использовании.
С уважением, Администрация интернет-магазина Суперайс.
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6410
Модель (серия):
365F
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 800 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
1332
Модель (серия):
MP5020D
Производитель:
MAISHENG
Страна производства:
Китай
Гарантия, мес.:
24
Мощность, Вт:
1000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1090
Модель (серия):
LA2016
Производитель:
Kingst
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
40
Кол-во цифровых каналов:
16
Вход. напряжение (макс), В:
50
Макс. частота дискретизации, МГц:
200
Мин. импульс захвата, нс:
12,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18780
Модель (серия):
TO1112D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21784
Модель (серия):
HDS2202S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21648
Модель (серия):
MT-785
Производитель:
GJ
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
50
Макс. температура нагрева, °C:
450
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7823
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24582
Модель (серия):
1000А
Производитель:
WEP
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
650
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21914
Модель (серия):
DB-2AB
Производитель:
RERA
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
2500
Мин. температура нагрева, °C:
80
Макс. температура нагрева, °C:
400
Температурная стабильность, °С:
± 1°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13276
Модель (серия):
Smart Cutebot
Производитель:
Elecfreaks
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
15089
Модель (серия):
Happy Bot
Производитель:
Xiao-r
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Собранный
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21544
Модель (серия):
S4 245
Производитель:
HandsKit
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
200
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11547
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21619
Модель (серия):
T410
Производитель:
Aixun
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
100
Макс. температура нагрева, °C:
450
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
940
Модель (серия):
UT61C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):

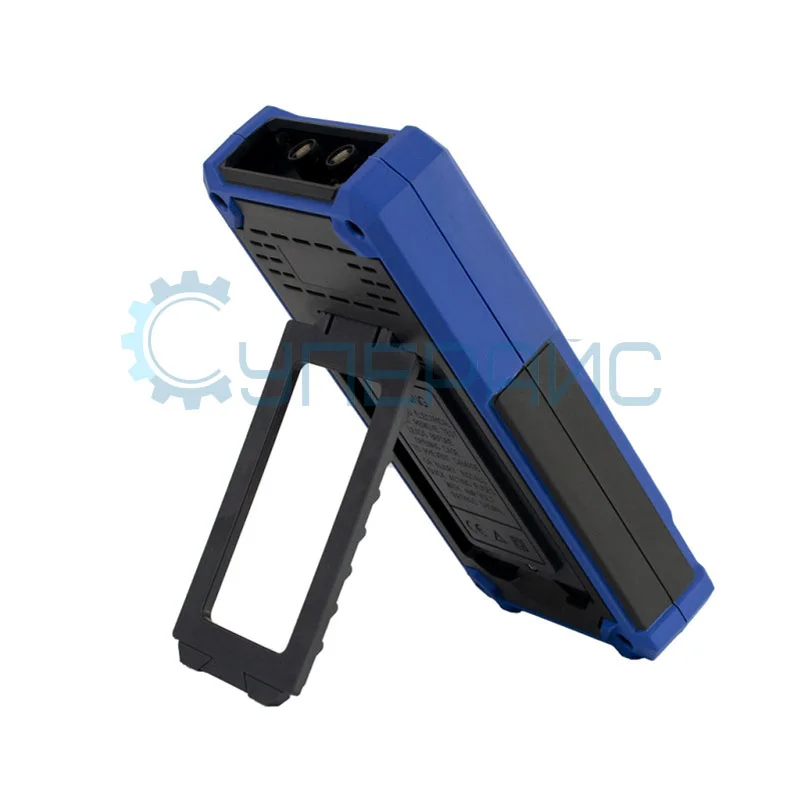

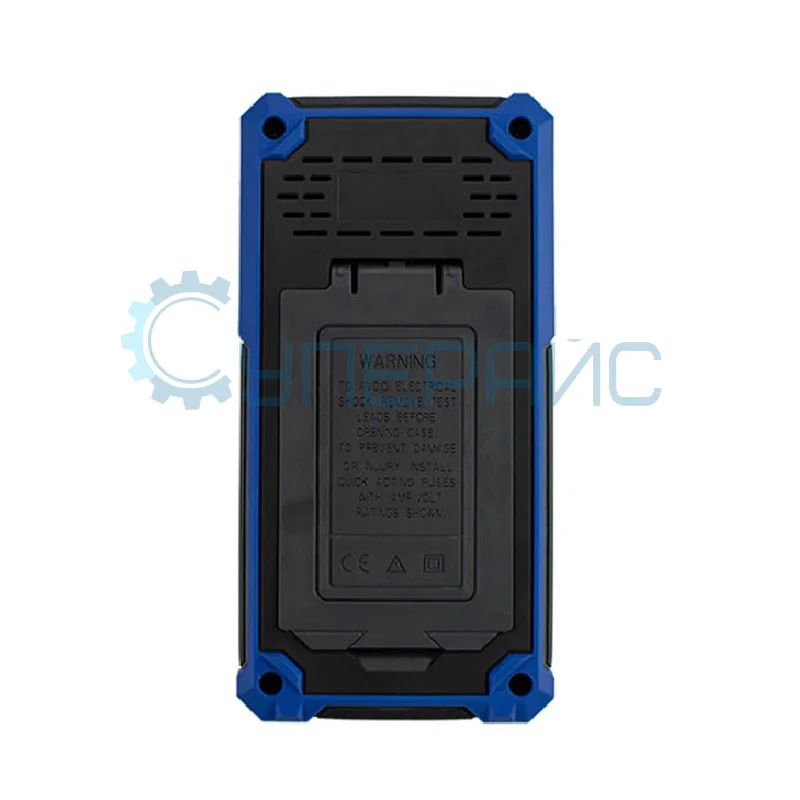

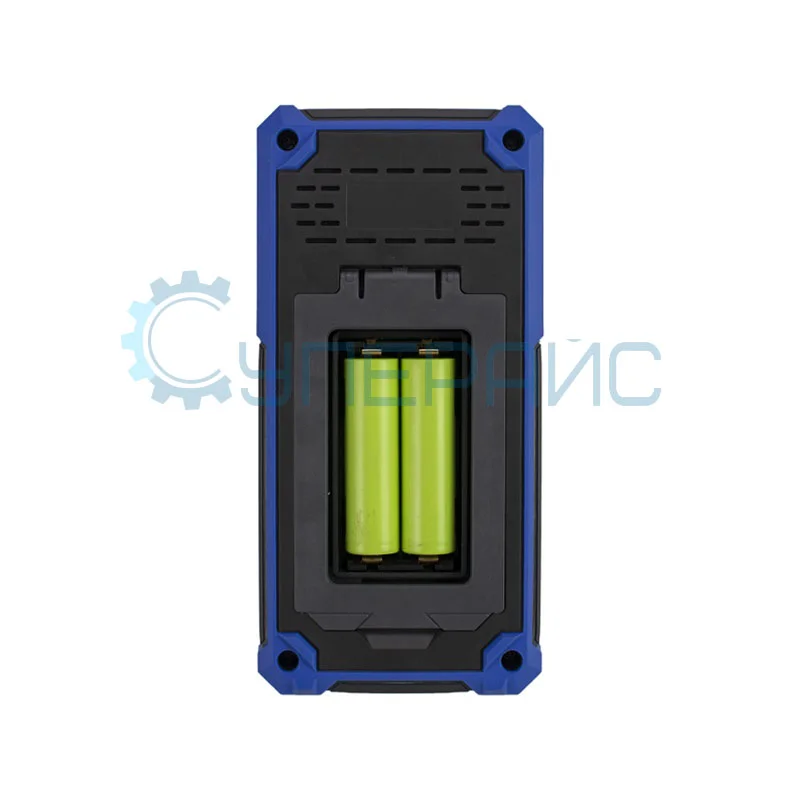

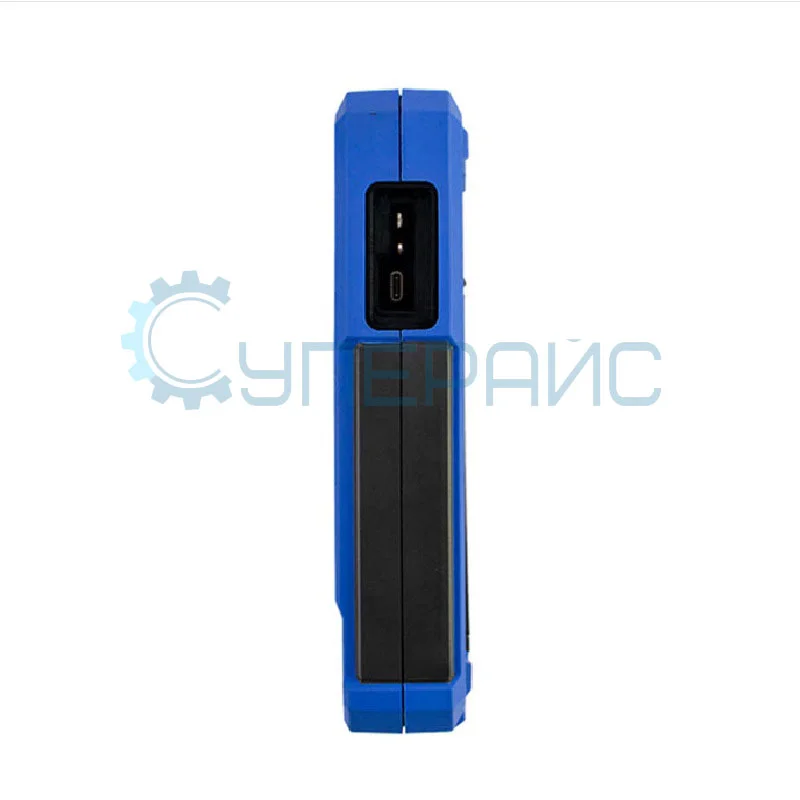

HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Благодарственные письма
