Двухканальный портативный осциллограф OWON HDS2202S
30 509 ₽
30 509 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
21784
Модель (серия)
HDS2202S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS2202S
Общие данные
Артикул (код товара)
21784
Производитель (бренд)
Модель (серия)
HDS2202S
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В (DC + AC, PK - PK, входное сопротивление 1 МОм) (затухание пробника 10 : 1)
Входные параметры
Развязка входа
постоянный ток, переменный ток и земля
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
16 пФ ± 10 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 X, 1000 X, 10000 Х
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел - 10 В/дел
Ограничение полосы
20 МГц
Система синхронизации
Базовые типы триггера
край
Горизонтальная система
Горизонтальная развёртка
2 нс/дел - 1000 с/дел, шаг 1 - 2 - 5
Система измерения
Автоматические измерения
частота, период, амплитуда, макс, мин, среднее, ПК - ПК
Курсорные измерения
ΔV, ΔT, ΔT & ΔV между курсорами
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)

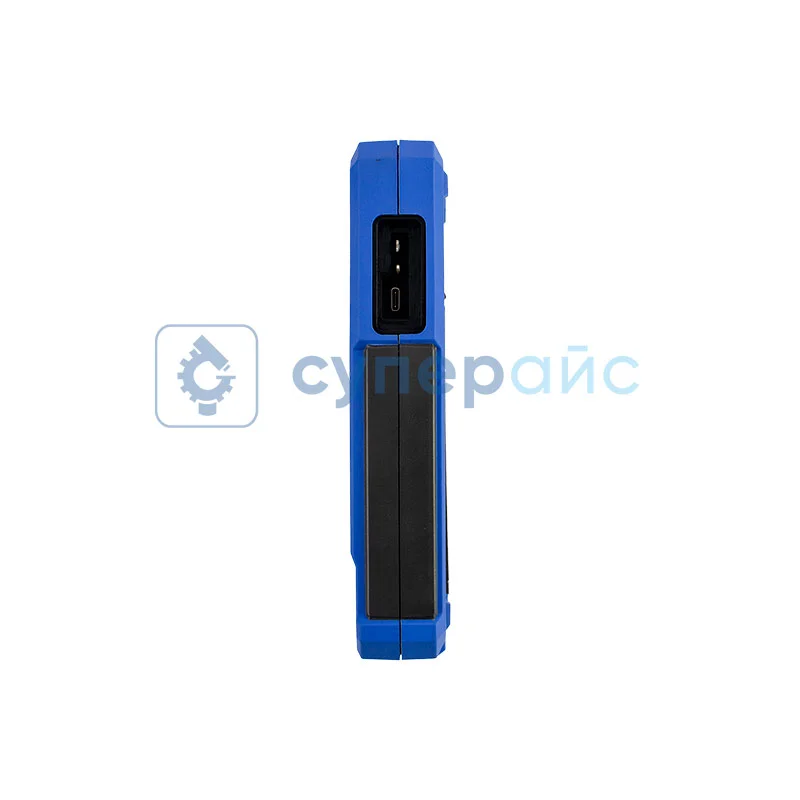

USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 С°
Рабочая влажность
≤ 90 %
Габариты и вес
Габариты прибора
195 x 95 x 35 мм
Габариты упаковки
240 x 160 x 90 мм
Вес нетто, кг
0,51
Вес брутто, кг
1,125

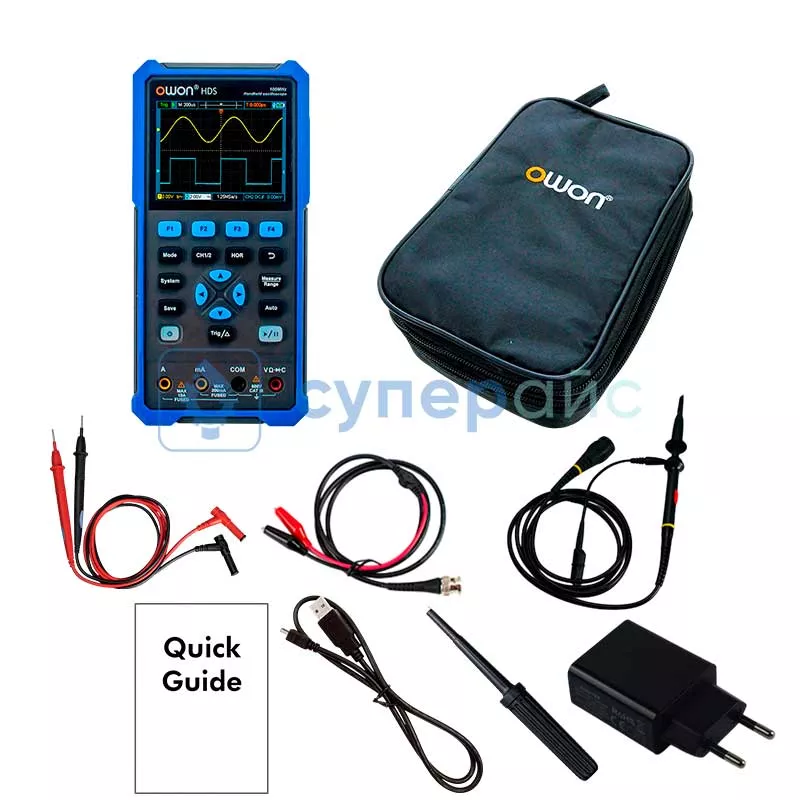

Комплектация
Комплектация
адаптер питания - 1 шт
USB кабель - 1 шт
пассивный пробник - 1 шт
BNC кабель с зажимами типа "крокодил" - 2 шт
щупы для мультиметра - 1 шт
регулятор датчика - 1 шт
сумка - 1 шт
руководство пользователя - 1 шт
USB кабель - 1 шт
пассивный пробник - 1 шт
BNC кабель с зажимами типа "крокодил" - 2 шт
щупы для мультиметра - 1 шт
регулятор датчика - 1 шт
сумка - 1 шт
руководство пользователя - 1 шт
Описание OWON HDS2202S
Обзорная таблица осциллографов OWON HDS
| Характеристики | HDS242S | HDS272S | HDS2102S | HDS2202S |
| Количество каналов | 2 | |||
| Полоса пропускания | 40 МГц | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации | 250 Мвыб/с | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
|||
| Скорость обновления сигналов | 10 000 осц/с | |||
| Дисплей | 3.5 дюймов, LCD, 320 x 240, 65536 цветов | |||
| Мультиметр | есть | |||
| Генератор сигналов | есть | |||
Цифровой осциллограф OWON HDS2202S
В электротехнике портативность и функциональность становятся решающими критериями. Это затрагивает и измерительное оборудование. Осциллограф с аккумулятором OWON HDS2202S предоставляет исключительные возможности в удобном портативном формате.
Несколько устройств в одном приборе
Аккумуляторный осциллограф с генератором и мультиметром способен заменить собой сразу несколько измерительных приборов. Благодаря АКБ он используется в любом месте, где требуется провести измерения. Его преимущества:
- Снабжённый двумя каналами, предоставляет широкий функционал для обзора и анализа сигналов. Инструмент помогает анализировать два сигнала одновременно, расширяя границы работы.
- От момента включения электрические параметры под полным контролем благодаря многочисленным встроенным функциям.
- Частота дискретизации 1 Гвыб/с гарантирует точность измерений, помогает не упустить даже мельчайшие детали.
- Прибор спроектирован для работы с широким спектром частот. Полоса пропускания 200 МГц гарантирует, что вы рассмотрите сигналы различной частоты с выдающейся чёткостью.
Компактный, автономный и поддерживающий высокоточные измерения, OWON HDS2202S станет надёжным спутником в вашей работе. Погружайтесь в мир технологий с мультифункциональным осциллографом уже сегодня.
Часто задаваемые вопросы
Зачем осциллограф со встроенным мультиметром?
На выезде удобно одним прибором и увидеть форму сигнала, и померить напряжение или сопротивление. Комбинированный OWON HDS2202S избавляет от переноски двух устройств. Осциллографическая часть ловит помехи и импульсы, мультиметровая точно меряет статичные величины, и переключаться между устройствами не приходится.
Хватит ли двух каналов?
Два канала позволяют смотреть и сравнивать два сигнала сразу, например вход и выход узла или тактовую линию и данные. Для большинства задач ремонта и отладки этого достаточно. Больше каналов нужно лишь при анализе многих линий шины одновременно, что встречается реже.
Сколько прибор работает от батареи?
Осциллограф питается от встроенного аккумулятора, поэтому работает там, где розетки нет. Время зависит от яркости экрана и режима, для коротких сессий диагностики его обычно хватает. Перед выездом прибор заряжают, а яркость снижают, чтобы продлить работу от батареи.
Чем он лучше USB-осциллографа?
USB-осциллограф рисует картинку на мониторе, но требует ноутбук и привязывает к нему. Портативный HDS2202S самодостаточен: включил и смотришь, а мультиметр всегда под рукой. Для быстрых замеров на объекте автономный комбинированный прибор практичнее связки с компьютером.
Документация и ПО OWON HDS2202S
Название
Язык
Версия
Размер и тип
Спецификация для осциллографов OWON серии HDS200
Язык:
Английский
Размер и тип:
145 Мб,
pdf
Инструкция по эксплуатации осциллографа модели HDS200
Язык:
Русский
Размер и тип:
1,29 Мб,
PDF
Отзывы OWON HDS2202S
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16779
Модель (серия):
HDM3065B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13922
Модель (серия):
UTD2072CL
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
500
Добавить в избранное
Артикул (код товара):
16682
Модель (серия):
M108
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 500 В
Макс. напряжение (DC):
до 500 В
Макс. ток (AC):
до 2 А
Макс. ток (DC):
до 2 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6081
Модель (серия):
5012H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17053
Модель (серия):
240
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4907
Модель (серия):
DSO8072E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
440
Модель (серия):
JDS2012S
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
25
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6596
Модель (серия):
2D82 Auto II
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
80
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
40529
Модель (серия):
TDP2000-24
Производитель:
Tuodapu
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21648
Модель (серия):
MT-785
Производитель:
GJ
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
50
Макс. температура нагрева, °C:
450
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7823
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
24582
Модель (серия):
1000А
Производитель:
WEP
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
650
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21914
Модель (серия):
DB-2AB
Производитель:
RERA
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
2500
Мин. температура нагрева, °C:
80
Макс. температура нагрева, °C:
400
Температурная стабильность, °С:
± 1°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13276
Модель (серия):
Smart Cutebot
Производитель:
Elecfreaks
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
15089
Модель (серия):
Happy Bot
Производитель:
Xiao-r
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Собранный
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21544
Модель (серия):
S4 245
Производитель:
HandsKit
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
200
Макс. температура нагрева, °C:
480
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25953
Модель (серия):
982D-II
Производитель:
YIHUA
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
2
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
240
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11547
Модель (серия):
-
Производитель:
Yahboom
Страна производства:
Китай
Гарантия, мес.:
3
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21619
Модель (серия):
T410
Производитель:
Aixun
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
100
Макс. температура нагрева, °C:
450
Тип нагревательного элемента:
керамический
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
940
Модель (серия):
UT61C
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13377
Модель (серия):
-
Производитель:
YOURFUN Robotics
Страна производства:
Китай
Гарантия, мес.:
3
Роботы на базе:
Платформы для сборки
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21784
Модель (серия):

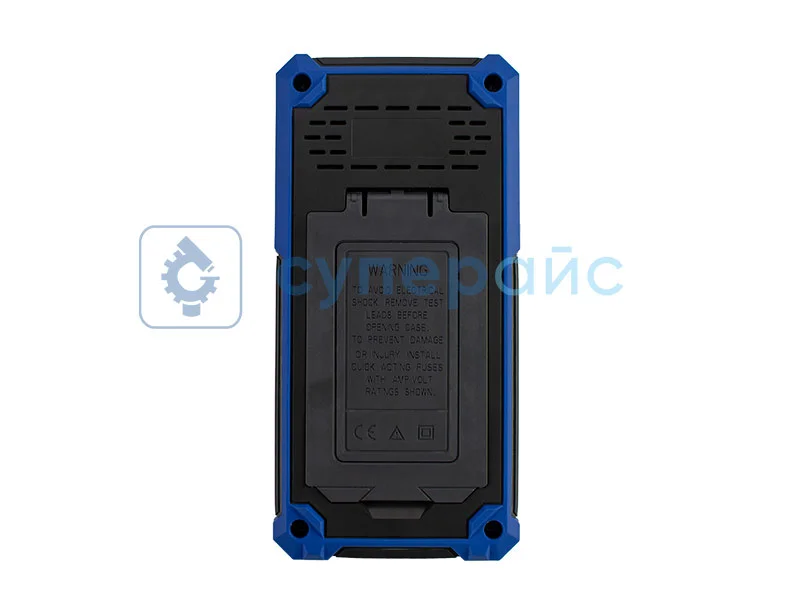

HDS2202S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Благодарственные письма
