Осциллограф OWON TAO3072A с полосой пропускания 70 МГц
58 370 ₽
58 370 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
20800
Модель (серия)
TAO3072A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON TAO3072A
Артикул (код товара)
20800
Модель (серия)
TAO3072A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
I²C
SPI
CAN
I²C
SPI
CAN
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Частотомер
Частотомер
Показать больше
Показать меньше
Описание OWON TAO3072A
Технические характеристики OWON TAO3072A
| Количество каналов | 2 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1 Мвыб/с |
| Частота обновления сигнала | 45 000 волн/с |
| Глубина памяти | 40 Мб |
| Входные параметры | |
| Входной импеданс | 1 МОм ± 2%, параллельно 15 pF ± 5n pF |
| Максимальное входное напряжение | 1 МОм ≤ 300 Vrms; |
| Точность усиления постоянного тока | ±3 % |
| Коэффициент ослабления пробника | 0.001X - 1000X, шаг 1 - 2 - 5 |
| Точность частоты дискретизации | ± 2,5 ppm |

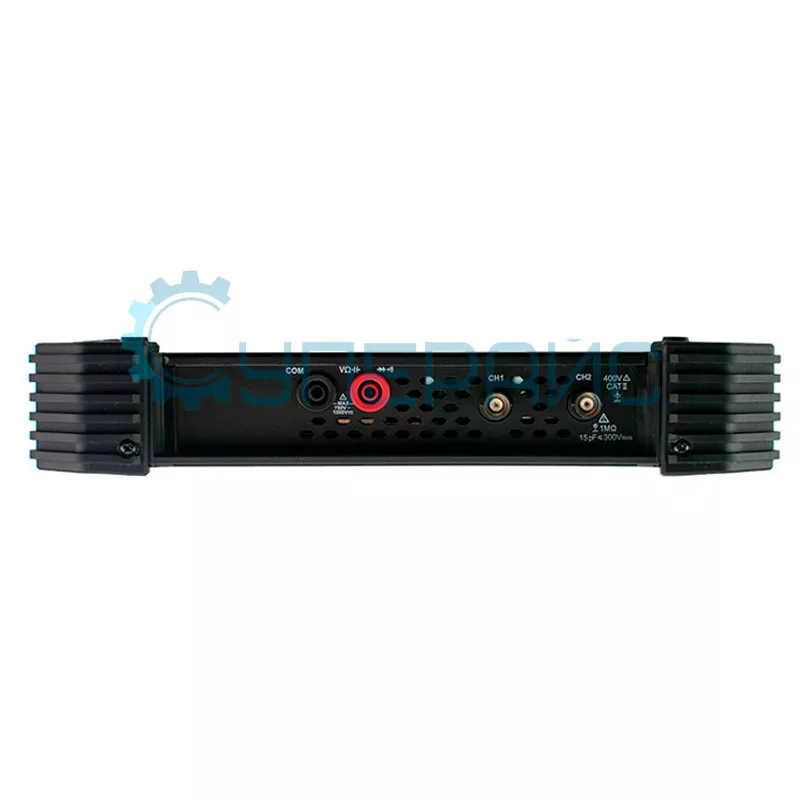

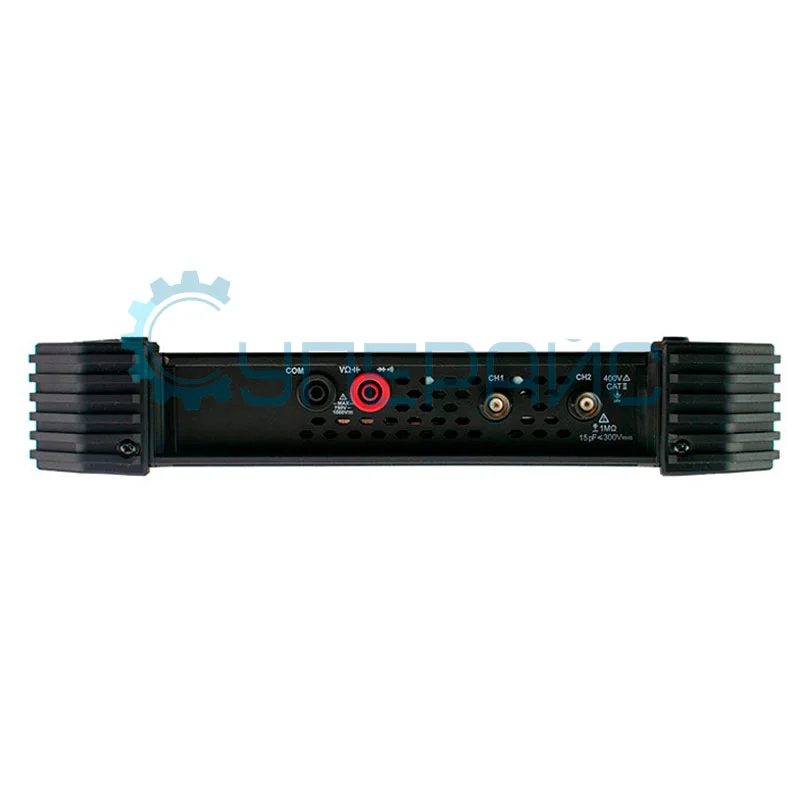

| Входные соединения | DC, AC, GND |
| Горизонтальная система | |
| Горизонтальный масштаб | 1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Коэффициент развёртки | 50 нс - 10 с |
| Вертикальная система | |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Вертикальное разрешение | 8 / 12 / 14 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера |
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN(опция) |

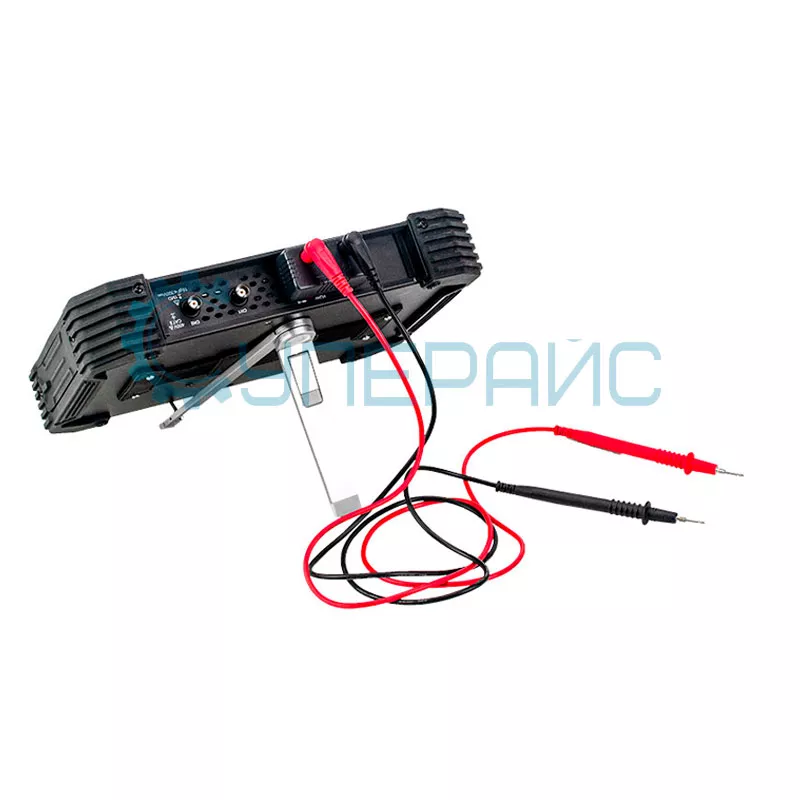

| Характеристики мультиметра | |
| Напряжение |
DC: 2 В - 1000 В AC: 2 В - 750 В |
| Номинальный ток | 20 А |
| Импеданс | 100 - 200 Ом |
| Диод | есть |
| Автоматическое ранжирование | есть |
| Общие характеристики | |
| Математические вычисления |
＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр |
| Автоматическое измерение |
Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада, +ширина , -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла |
| Декодирование сигналов шин | I2C, SPI, RS232, CAN |
| Дисплей | цветной HD-дисплей, 8 дюймов, 800 x 600 точек |
| Питание | встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В |

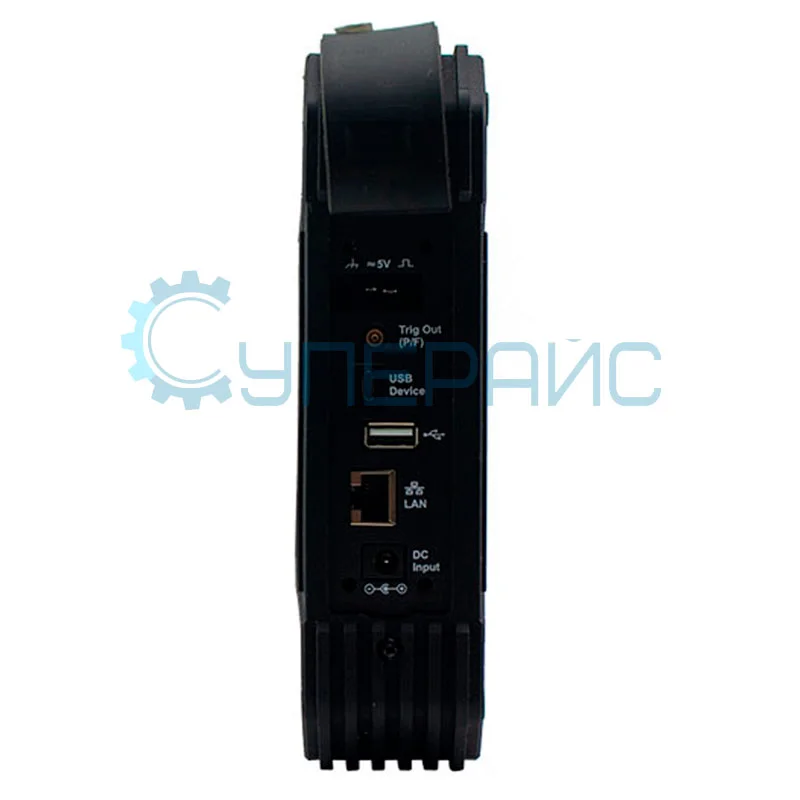

| Интерфейс | USB host, USB device, USB port для PictBridge,LAN, WIFI |
| Хранение формы волны | 100 сигналов |
| Функция частотомера | есть |
| Габариты упаковки | 350 х 250 х 110 мм |
| Вес нетто | 1,7 кг |
| Вес брутто | 3,6 кг |
| Комплектация |
осциллограф OWON TAO3072A - 1 шт кабель питания - 1 шт адаптер - 1 шт зонд - 2 шт Micro USB кабель - 1 шт внешний модуль - 1 шт BNC - SAM - 1 шт провода для вывода - 2 шт инструменты для регулировки датчика - 1 шт держатель - 1 шт инструкция - 1 шт |
Обзорная таблица осциллографов OWON TAO серии
| Характеристики | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A |
| Количество каналов | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
| Полоса пропускания | 70 МГц | 70 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 100 МГц | 100 МГц |
| Частота дискретизации | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Мвыб/с |
| Вертикальное разрешение | 8 бит | 8/12/14 бит | 8 бит | 8/12/14 бит | 8 бит | 14 бит | 8 бит | 8/12/14 бит |
| Глубина памяти | 40 Мб | |||||||
| Частота обновления сигнала | 45 000 волн/с | |||||||
| Дисплей | 8 дюймов, 800×600 точек | |||||||
| Питание | Li-ion 8000 мАч, 5 часов работы | |||||||

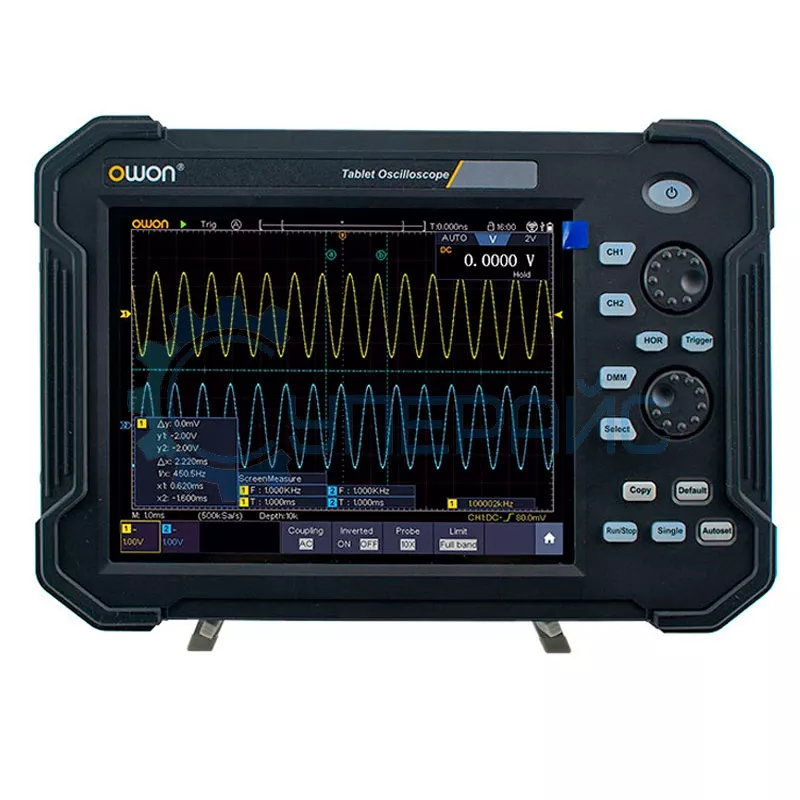

Двухканальный осциллограф OWON TAO3072A
Цифровой осциллограф OWON TAO3072A — это вариант осциллографа-планшета с полосой пропускания 70 Мгц, а также встроенными мультиметром и частотомером.
Модель поддерживает 2 канала для одновременного отображения и анализа парных сигналов, что расширяет сферу возможного применения прибора.
Помогает при диагностике проблем в схемах и устройствах, дает возможность определить, как один сигнал влияет на другой, а также синхронизировать сложные электронные комплексы. Подойдёт для тестирования и отладки электроники и электротехники.
Портативный осциллограф OWON TAO3072A выполнен в прочном корпусе, который соответствует стандартам современной эргономики. Отзывчивое управление сочетается с надёжностью физических кнопок и тактильных ручек-регуляторов.
Яркий чёткий дисплей выдаёт наглядные детальные осциллограммы, встроенная подставка позволяет установить прибор на плоскости под оптимальным углом. Поддерживаются математические операции, декодирования сигналов шин.
Подойдёт для научных исследований в условиях лаборатории, поможет контролировать качество выпускаемой продукции на производстве, а также проводить учебно-практические занятия в образовательных учреждениях.
Отзывы OWON TAO3072A
Guest
14.05.2025 14:43:18
искал планшет-осциллограф, заказал овон. ..70 мгц полосы хватает для большинства задач: аrduino, силовая электроника, аудиотехника, даже некоторые RF-штуки (если не лезть в высокие частоты). цена нормальная, за эти деньги аналогов с таким функционалом мало...экран большого размера, сигнал видно отлично, даже мелкие детали. моя оценка - 5 из 5!!!
SUPEREYES.RU
15.05.2025 06:54:08
Guest
искал планшет-осциллограф, заказал овон. ..70 мгц полосы хватает для большинства задач: аrduino, силовая электроника, аудиотехника, даже некоторые RF-штуки (если не лезть в высокие частоты). цена нормальная, за эти деньги аналогов с таким функционалом мало...экран большого размера, сигнал видно отлично, даже мелкие детали. моя оценка - 5 из 5!!!
искал планшет-осциллограф, заказал овон. ..70 мгц полосы хватает для большинства задач: аrduino, силовая электроника, аудиотехника, даже некоторые RF-штуки (если не лезть в высокие частоты). цена нормальная, за эти деньги аналогов с таким функционалом мало...экран большого размера, сигнал видно отлично, даже мелкие детали. моя оценка - 5 из 5!!!
Здравствуйте!
Благодарим вас за отзыв и высокую оценку — нам очень приятно, что вы остались довольны выбором!
Отлично, что планшет-осциллограф OWON полностью оправдал ваши ожидания. Вы справедливо отметили его универсальность: 70 МГц действительно хватает для большинства повседневных задач — от работы с Arduino и силовой электроникой до анализа аудиосигналов и простых RF-приложений.
Спасибо, что поделились опытом — такие отзывы помогают другим покупателям сделать осознанный выбор.
С уважением, Администрация магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
13804
Модель (серия):
AN9205A
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 700 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3676
Модель (серия):
K305D
Производитель:
MCH
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
16339
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20778
Модель (серия):
2C23T
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17032
Модель (серия):
JDS100A
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1-3
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16978
Модель (серия):
DS4T212
Производитель:
DreamSourceLab
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13571
Модель (серия):
JDS2012Q
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6602
Модель (серия):
2D82 Auto III
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
80
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
39988
Модель (серия):
NBW-107A
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
500
Регулировка температуры:
Да
Мин. температура нагрева, °C:
20
Макс. температура нагрева, °C:
600
Рабочая длина, мм:
100
Добавить в избранное
Артикул (код товара):
42504
Модель (серия):
HADV-1
Производитель:
kingdooeun
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
39542
Модель (серия):
IT6873A
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
42011
Модель (серия):
Nano-900
Производитель:
Huxi
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
44068
Модель (серия):
TC5200-50mL
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
39972
Модель (серия):
JF-282B
Производитель:
JFTOOIS
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
2000
Регулировка температуры:
Да
Мин. температура нагрева, °C:
30
Макс. температура нагрева, °C:
400
Рабочая длина, мм:
280
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39398
Модель (серия):
DC-1550D
Производитель:
Dingce
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
750
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28842
Модель (серия):
980EXP-A26
Производитель:
FirstFiber
Страна производства:
Китай
Гарантия, мес.:
12
Тип волокна:
многомодовое (MM)
Динамический диапазон, дБм:
20 - 30
Измерение активного волокна:
Да (с фильтром)
Тип экрана:
Сенсорный
Встр. визуализатор повреждения оптического волокна:
Да
Добавить в избранное
Артикул (код товара):
41036
Модель (серия):
YP2012-200
Производитель:
Yongpeng
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение напряжения, В:
3
Мин. измеряемое значение тока, А:
0,05
Макс. измеряемое значение тока, А:
200
Макс. измеряемое напряжение, В:
600
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
6299
Модель (серия):
DSO1122S
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27101
Модель (серия):
RTS382R10
Производитель:
FOIF
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
3648
Модель (серия):
NES-50-12
Производитель:
MEAN WELL
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
50,4
Тип:
Импульсный
Тип стабилизации:
по напряжению
Конструктивное исполнение:
в защитном металлическом кожухе
Наличие кулера:
Да
Сделано в России
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39413
Модель (серия):
F-HR-2164
Производитель:
iFlow
Страна производства:
Россия
Гарантия, мес.:
12
Тип прибора:
Видеорегистратор
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35138
Модель (серия):
NL70
Производитель:
Ermenrich
Страна производства:
Россия
Гарантия, мес.:
12
Тип экрана:
Не сенсорный
Встр. визуализатор повреждения оптического волокна:
Да
Встр. источник оптического излучения:
Нет
Встр. измеритель оптической мощности:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8259
Модель (серия):
ZY1280M
Производитель:
YZXStudio
Страна производства:
Гарантия, мес.:
3
Мин. измеряемое значение напряжения, В:
0
Макс. измеряемое значение напряжения, В:
24
Мин. измеряемое значение тока, А:
0
Макс. измеряемое значение тока, А:
5
Сохранение результатов тестирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
2665
Модель (серия):
-
Производитель:
Micromake
Страна производства:
Гарантия, мес.:
12
Тип 3D принтера:
Набор для сборки (конструктор)
Подогреваемая платформа:
да
Область печати:
180 x 180 x 320 мм
Кол-во экструдеров:
1
Добавить в избранное
Артикул (код товара):
21590
Модель (серия):
SL103
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
60
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

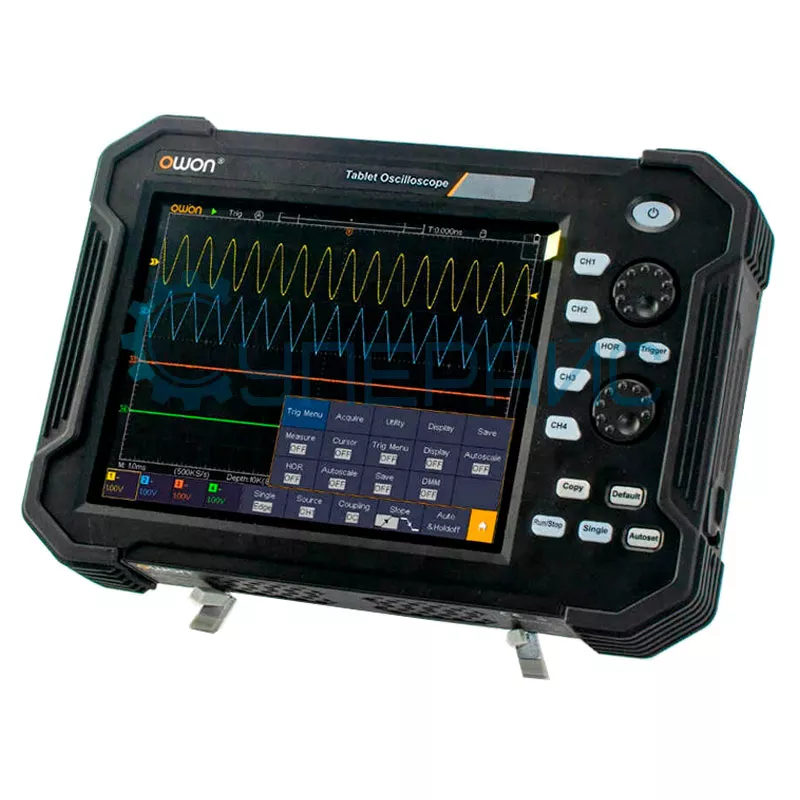

Артикул (код товара):
20800
Модель (серия):
TAO3072A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
