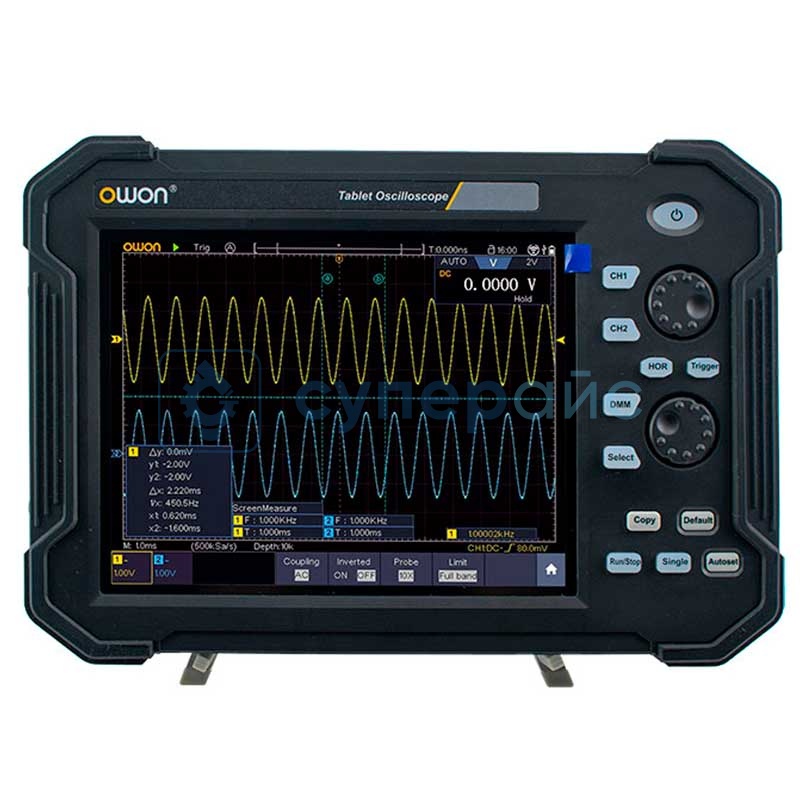

Осциллограф - мультиметр OWON TAO3102
Код товара: 20794


Встроенная функция мультиметра и частотометра
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Встроенная функция мультиметра и частотометра
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики OWON TAO3102
Количество каналов | 2 |
Полоса пропускания | 100 МГц |
Частота дискретизации | 1 ГВыб/с |
Частота обновления сигнала | 45 000 осц./с |
Глубина памяти | 40 Мб |
Входные параметры | |
Входной импеданс | 1 МОм ± 2%, параллельно 15 pF ± 5 pF |
Максимальное входное напряжение | 400 В |
Точность усиления постоянного тока | ±3 % |
Коэффициент ослабления пробника | 0.001X - 1000X, шаг 1 - 2 - 5 |
Точность частоты дискретизации | ± 2,5 ppm |
Входные соединения | DC, AC, GND |
Горизонтальная система | |
Горизонтальный масштаб | 1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
Коэффициент развёртки | 50 нс - 10 с |
Вертикальная система | |
Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
Вертикальное разрешение | 8 бит |
Время нарастания | ≤ 3,5 нс |
Система синхронизации | |
Режимы синхронизации | автоматический, нормальный, однократный |
Режим триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
Характеристики мультиметра | |
Напряжение |
DC: 2 В - 1000 В AC: 2 В - 750 В |
Номинальный ток | 20 А |
Импеданс | 200 Ом - 100 МОм |
Диод | есть |
Автоматическое ранжирование | есть |
Общие характеристики | |
Математические вычисления | +, -, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр |
Автоматическое измерение | Vpp, Vavg, Vrms, Частота, Период, Неделя RMS, Курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Перерегулирование, Фаза A→B ↑, Фаза A→B↓, Предварительная съемка, Время нарастания, Время спада,+Ширина , -Ширина, +Нагрузка, -Нагрузка, Рабочий цикл, Задержка A→B ↑, Задержка A→B↓, +Счетчик импульсов, -Счетчик импульсов, Счет нарастающих фронтов, Счетчик спадающих фронтов, Площадь, Площадь цикла |
Дисплей | цветной HD-дисплей, 8 дюймов, 800 x 600 точек |
Питание | встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В |

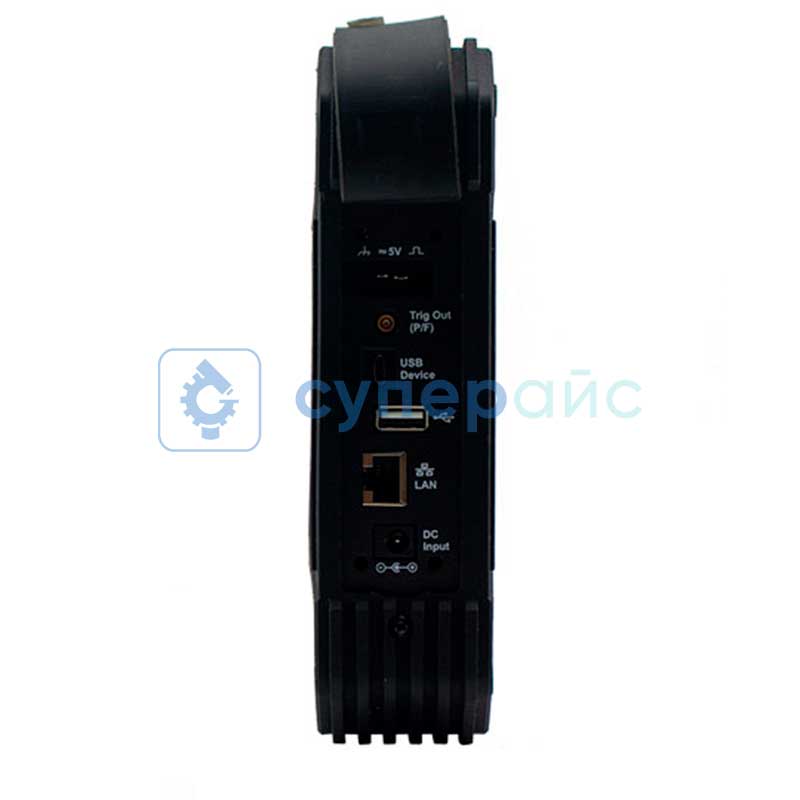

Интерфейс | USB host, USB device, USB port для PictBridge,LAN |
Хранение формы волны | 100 сигналов |
Функция частотометра | есть |
Габариты изделия | 270 х 191 х 48 мм |
Габариты упаковки | 350 х 110 х 250 мм |
Вес нетто | 1,7 кг |
Вес брутто | 3,64 кг |

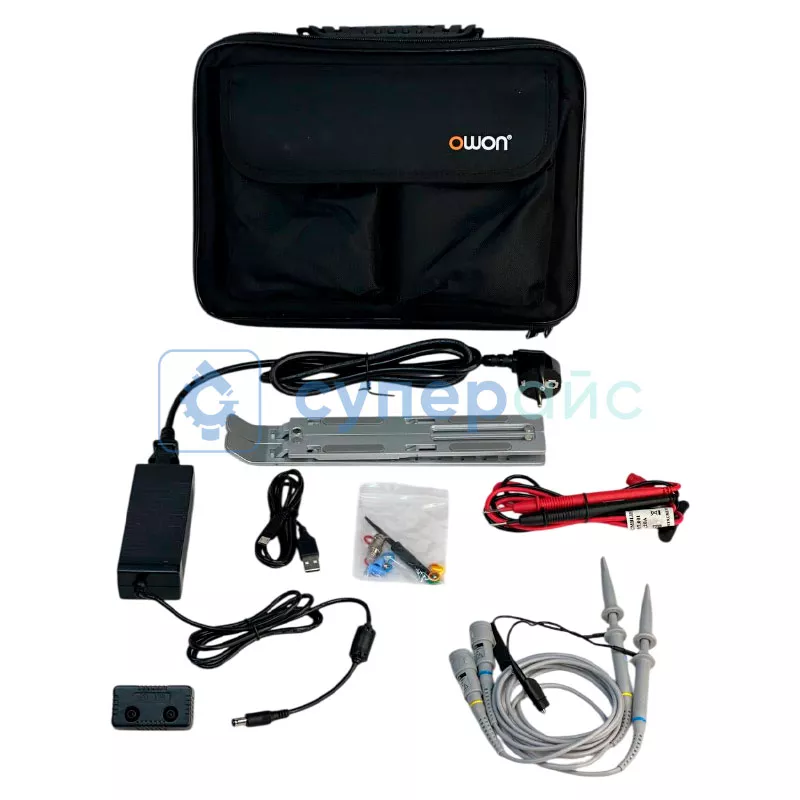

Комплектация |
осциллограф OWON TAO3102 - 1 шт кабель питания - 1 шт адаптер - 1 шт зонд - 2 шт Micro USB кабель - 1 шт внешний модуль - 1 шт BNC - SAM - 1 шт провода для вывода - 2 шт инструменты для регулировки датчика - 1 шт держатель - 1 шт CD-диск с ПО - 1 шт инструкция - 1 шт |
Обзорная таблица осциллографов OWON TAO серии
Характеристики | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A |
Количество каналов | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
Полоса пропускания | 70 МГц | 70 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 100 МГц | 100 МГц |
Частота дискретизации | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Мвыб/с |
Вертикальное разрешение | 8 бит | 8/12/14 бит | 8 бит | 8/12/14 бит | 8 бит | 14 бит | 8 бит | 8/12/14 бит |
Глубина памяти | 40 Мб | |||||||
Частота обновления сигнала | 45 000 волн/с | |||||||
Дисплей | 8 дюймов, 800×600 точек | |||||||
Питание | Li-ion 8000 мАч, 5 часов работы |
OWON TAO3102: Универсальный измерительный комплекс для профессионалов
Осциллограф OWON TAO3102 представляет собой решение, объединяющее возможности точного анализа сигналов и электрических измерений. Этот портативный прибор демонстрирует производительность благодаря двухканальной архитектуре с полосой пропускания 100 МГц и частотой дискретизации 1 ГВыб/с. Встроенная функция мультиметра и частотометра расширяет диагностические возможности, позволяя проводить комплексный анализ электронных систем.
Особенности прибора:
- Два измерительных канала с глубиной памяти 40 Мб
- Интегрированный мультиметр с измерением напряжения до 1000 В
- Высокая частота дискретизации для детального анализа сигналов
- Автономность работы от аккумулятора до 5 часов
- Компактное исполнение с 8-дюймовым дисплеем высокого разрешения
Технические преимущества:
Компактный цифровой осциллограф OWON TAO3102 оснащен интеллектуальной системой обработки сигналов, предлагающей точность измерений в различных условиях. Прибор поддерживает расширенный набор математических функций, включая FFT-анализ для частотной диагностики. Современные интерфейсы связи позволяют интегрировать устройство в автоматизированные измерительные системы.
Области применения:
- Полевая диагностика электронного оборудования
- Сервисное обслуживание промышленных систем
- Научно-исследовательские работы
- Образовательные процессы в технических учреждениях
- Ремонт и диагностика автомобильной электроники
Многофункциональность и надежность осциллографа OWON TAO3102 делают его подходящим выбором для профессионалов, требующих высокой точности измерений и мобильности. Универсальность прибора позволяет решать измерительные задачи в различных условиях эксплуатации.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
