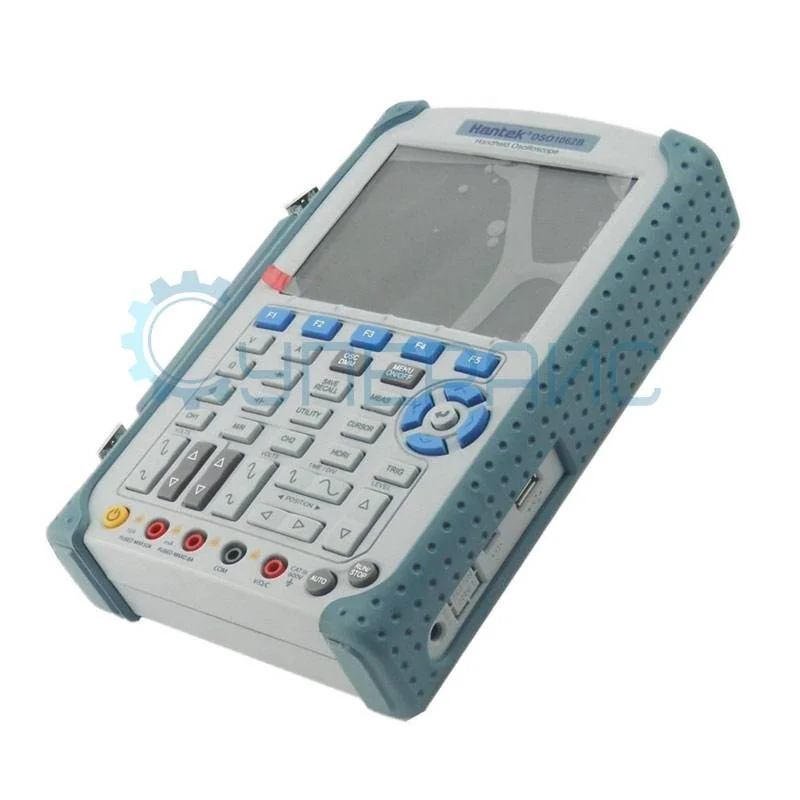

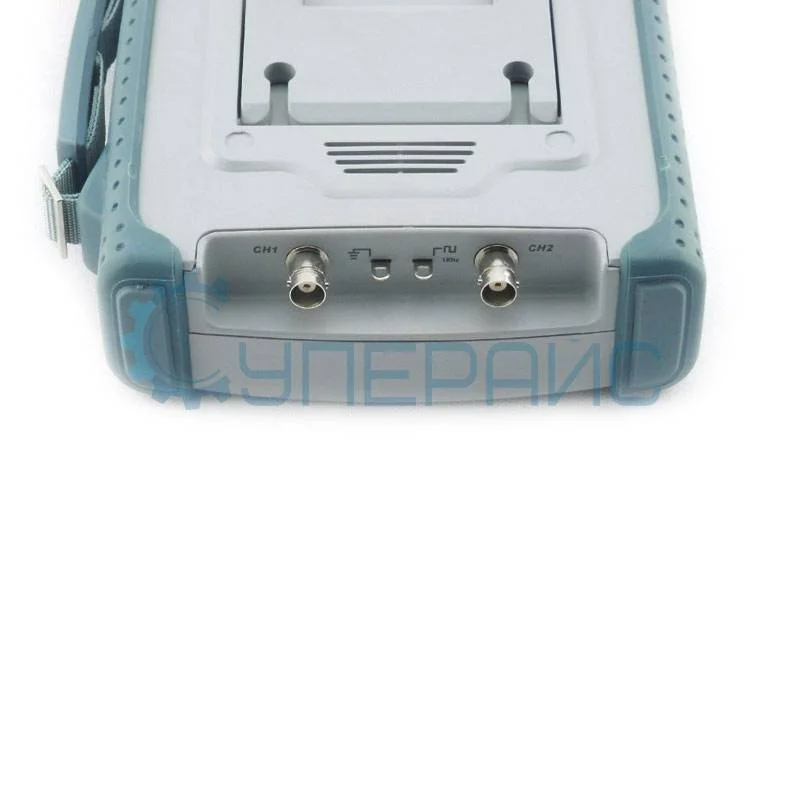

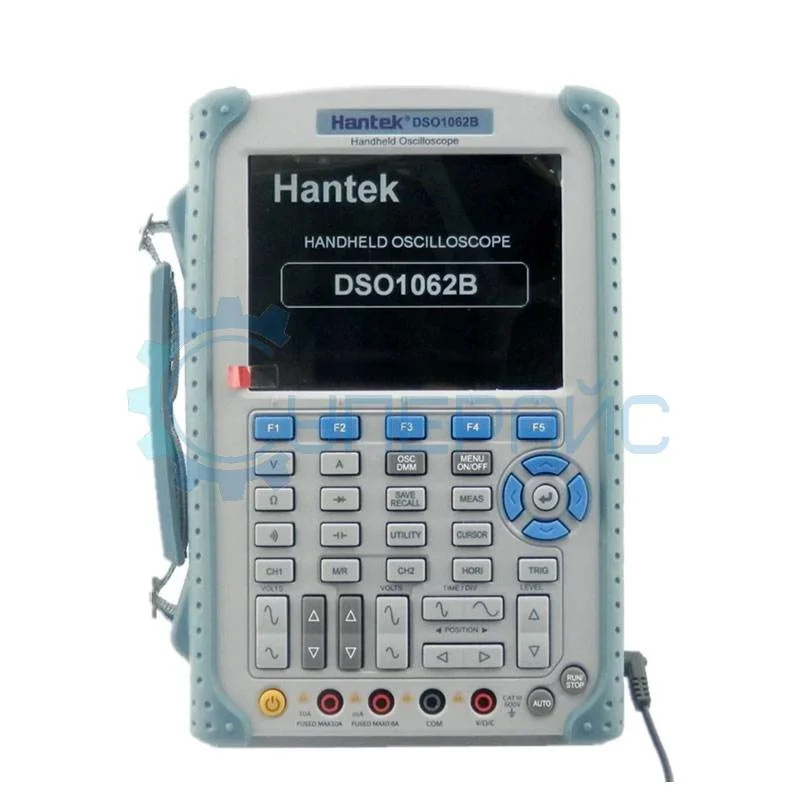

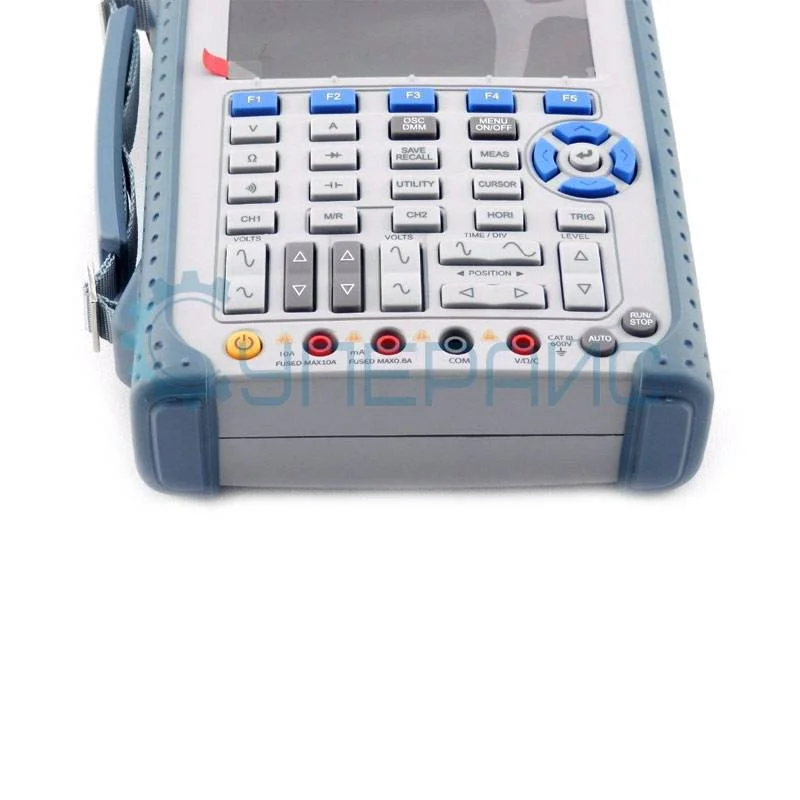

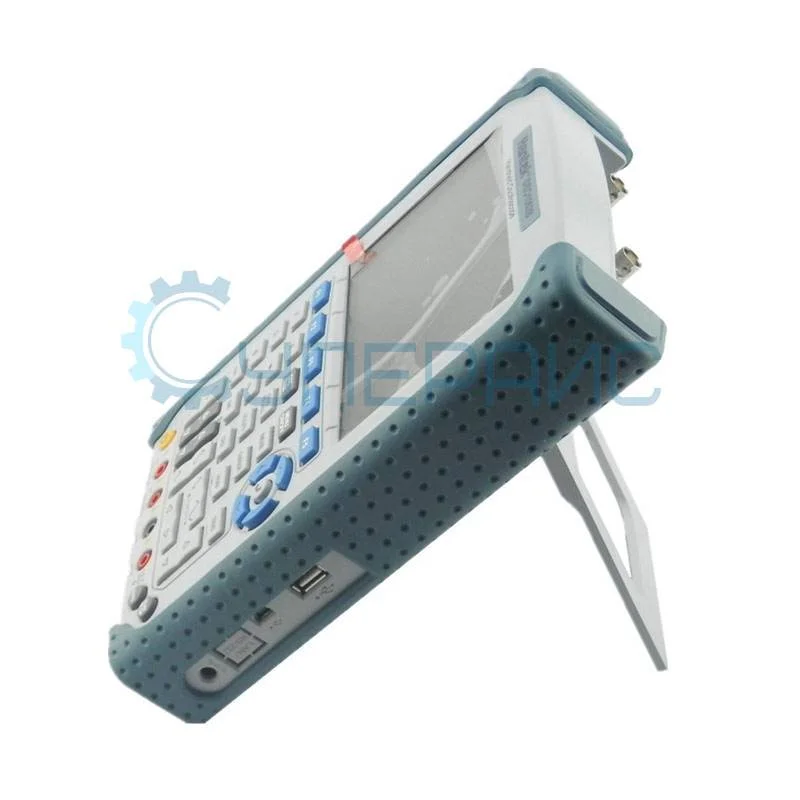

Портативный осциллограф Hantek DSO1062B
Код товара: 4074
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Встроенный мультиметр
Количество каналов: 2
Полоса пропускания: 60 МГц
Частота дискретизации: 1 ГГц (1 канал), 500 МГц (2 канала)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный мультиметр
Количество каналов: 2
Полоса пропускания: 60 МГц
Частота дискретизации: 1 ГГц (1 канал), 500 МГц (2 канала)
Технические характеристики HANTEK DSO1062B
| Аналоговая полоса пропускания | 60 МГц |
| Максимальная частота дискретизации | 1 ГГц при 1 канале, 500 МГц при 2-х каналах |
| Эквивалентная дискретизация | 25 ГГц |
| Количество каналов | 2 |
| Время нарастания | 5.8 нс |
| Режим регистрации |
обычный пиковый детектор усреднение ( 4, 8, 16, 32, 64, 128 выборок) |
| Глубина записи | 1 МБ замеров при одном канале, 512 КБ замеров в двухканальном режиме |
| Вертикальная система | |
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ± 2% ± 20 пФ ± 3 пФ |
| Учет ослабления пробников | 1X, 10X, 100X, 1000X |
| Макс. входное напряжение | AC: 600 В, DC: 800 В |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 2 мВ/дел ~ 5 В/дел |
| Горизонтальная система | |
| Коэффициент развертки | 2 нс/дел ~ 2000 с/дел |
| Погрешность временной базы | ± 50 ppm |
| Точность усиления по DC |
± 4% для диапазона 5 мВ/дел до 2 мВ/дел ± 3% для диапазона 5 В/дел до 10 мВ/дел |
| Система синхронизации | |
| Режим запуска | фронт, пульс, альтернативный, видео (NTSC,PAL,SECAM) |
| Время задержки | 100 нс - 10 с |
| Чувствительность триггера (по фронту) |
DC: CH1/CH2 (типично) 1 дел от DC до 10 МГц; 1.5 дел от 10 МГц EXT(типично) 200 мВ от DC до 40 МГц EXT/5(типично) 1 В от DC до 40 МГц AC: Ослабляет сигналы ниже 10 Гц HF Reject: ослабляет сигнал выше 80 кГц LF Reject: ослабляет сигнал ниже 150 кГц Noise Reject: уменьшает чувствительность триггера |
| Точность уровня триггера |
типично (для сигнала в фронтом около 20 нс) CH1,CH2: +-(0.3 дел * В/дел) (в пределах 4 делений от центра) |
| Условия по наклону |
тогда >,<,=, не = по позитивному и негативному наклону время установки: 20 нс - 10 с |
| Условия по импульсу |
>,<,=,не =, позитивный или негативный ширина импульса: 20 нс - 10 с |
| Условия по видео | строка 1-525 (NTSC), 1-625 (PAL/SECAM) |
| Система измерения | |
| Курсорные измерения | |
| Ручные | разность напряжений, разность времени, частота |
| Трассировка | напряжение и время по точкам сигнала |
| Автоматические измерения | |
| Операции |
Pk-Pk, Max, Min, Mean, Cyc RMS, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), инвертирование, pass/fail |
| Режим мультиметра | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение на входе | AC: 600 В, DC: 800 В |
| Режимы измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи |
| Максимальный ток на входе | AC: 10 A, DC: 10 A |
| Входной импеданс | 10 МОм |
| Общие характеристики | |
| Дисплей | TFT ЖК 5.6 дюймов 640 x 480 точек |
| Программное обеспечение | совместимо с Windows 2000, XP, Vista, Windows7 |
| Порты ввода / вывода | USB 2.0 Full Speed |
| Питание от встроенной батареи | Li-ion аккумулятор |
| Питание | AC 100 В ~ 240 В, 50 Гц ~ 60 Гц; DC Вход: 12-17 В, 1500 мA |
| Габариты | 245 мм х 163 мм х 52 мм |
| Вес | 1300 г |

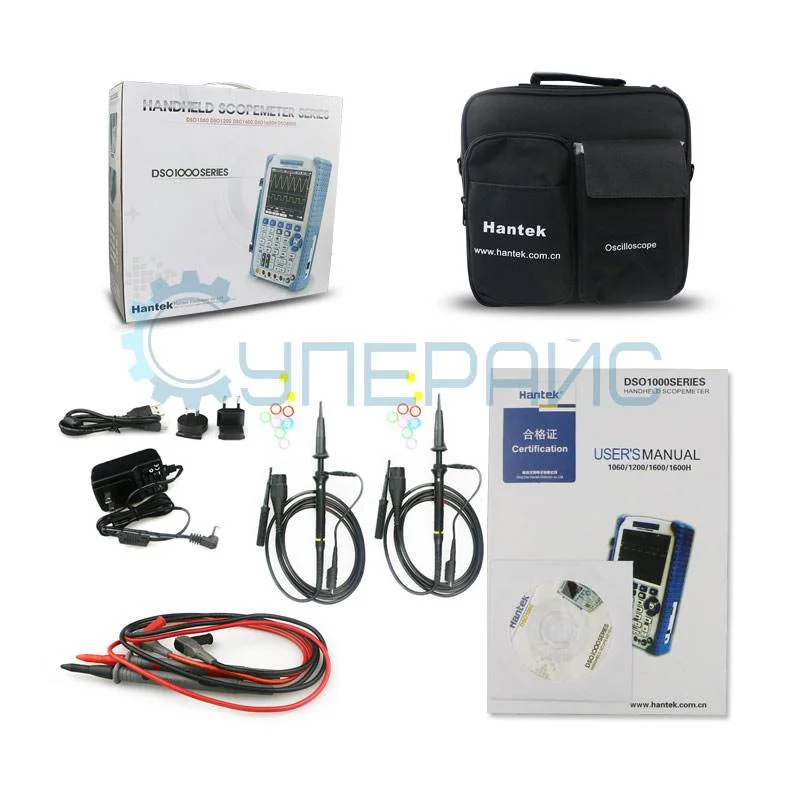

| Комплектация | портативный осциллограф Hantek DSO1062B – 1 шт |
|
блок питания – 1 шт кабель USB – 1 шт щуп для ЦММ – 2 шт щуп для осциллографа – 2 шт сумка – 1 шт руководство по эксплуатации – 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
