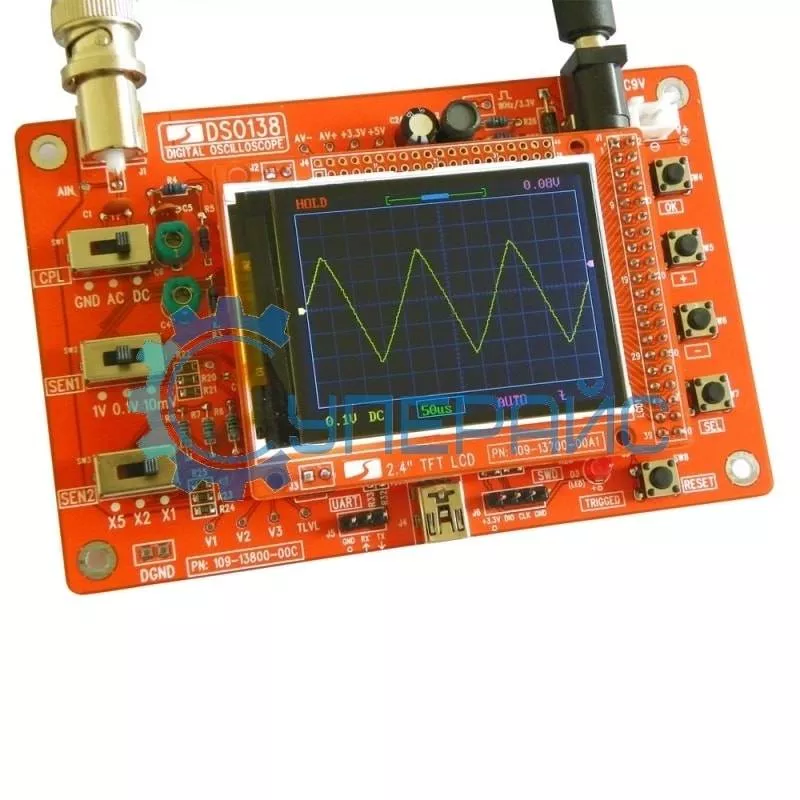

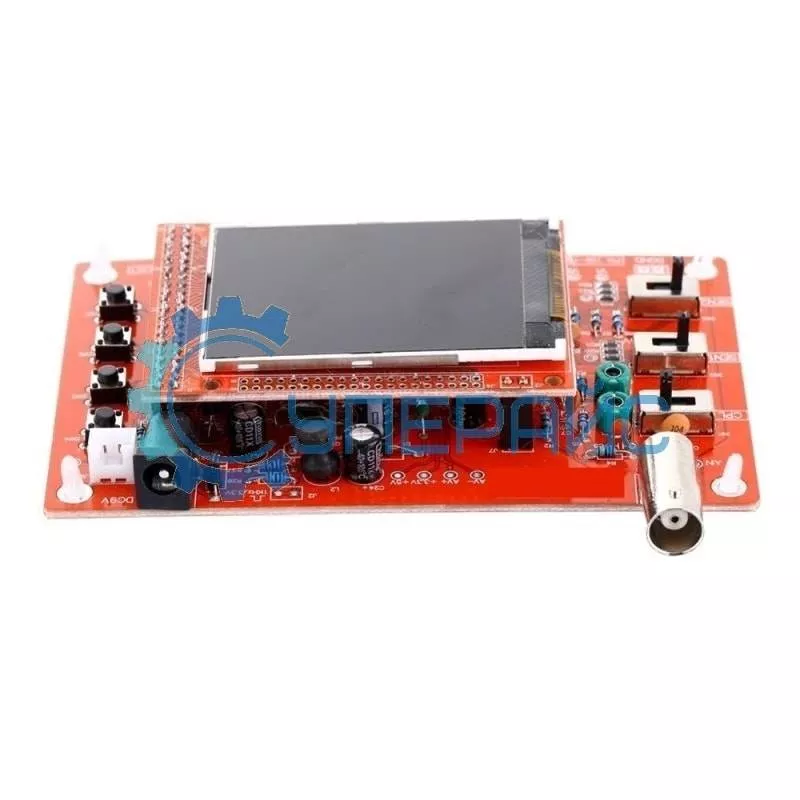

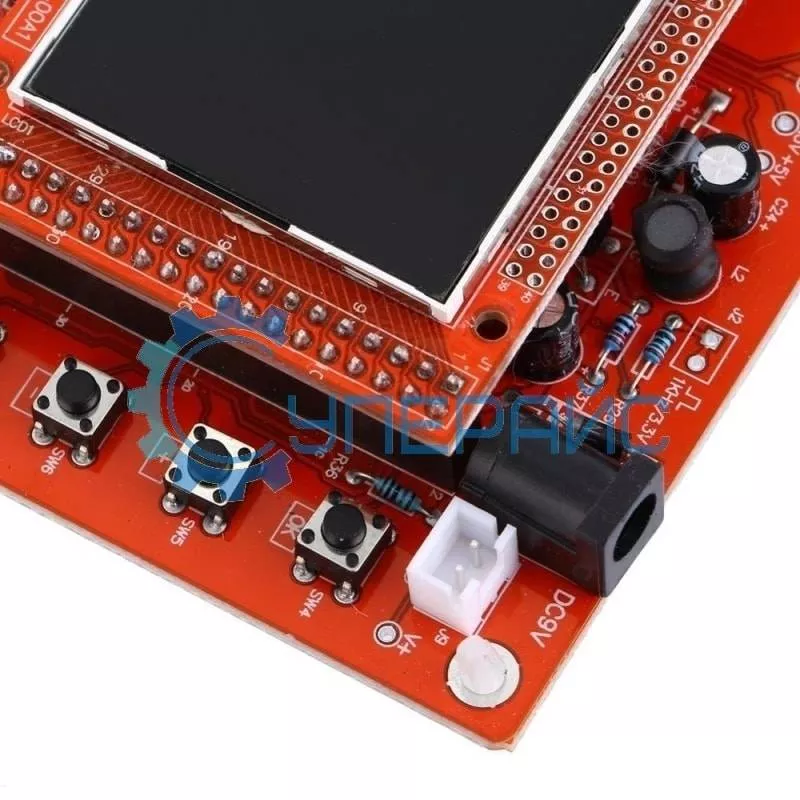

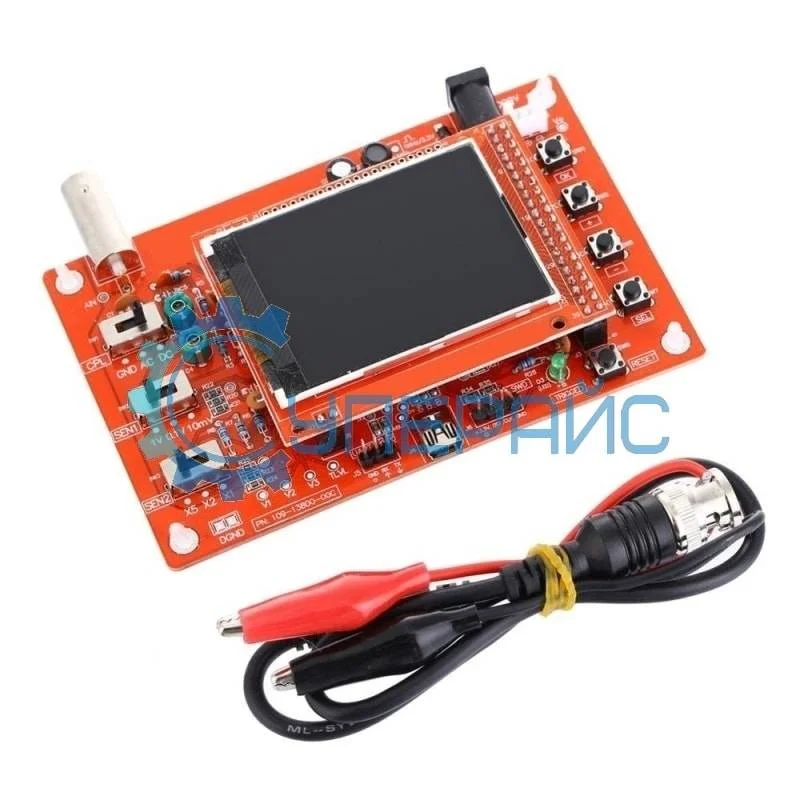

Портативный цифровой осциллограф DSO DSO138
Артикул (код товара): 4276
2 410 ₽
2 410 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 39 шт.
Склад в Гуанчжоу: 21 шт.
Артикул (код товара)
4276
Модель (серия)
DSO DSO138
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JYE Tech DSO DSO138
Артикул (код товара)
4276
Модель (серия)
DSO DSO138
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Частотомер
Применение
Проектирование, отладка и ремонт электронных устройств
Показать больше
Показать меньше
Описание JYE Tech DSO DSO138
Технические характеристики JYE Tech DSO138
| Количество каналов | 1 |
| Частота дискретизации | 1 МВыб/с |
| Разрешение по вертикали | 12 бит |
| Полоса пропускания | 0 - 200 кГц |
| Чувствительность | 10 мВ/дел - 5 В/дел |
| Длина записи | 1024 байт |
| Входное сопротивление | 1 МОм / 20 пФ |
| Входное напряжение | 50 Vpp (1:1 датчик), 400 Vpp (10:1 зонд) |
| Режимы | DC, AC, GND |
| Коэффициент развертки | 10 мкс/дел - 500 с/дел |
| Режим развертки | автоматический, нормальный, однократный |
| Режим запуска | запуск по нарастающему или по спадающему фронту сигнала |
| Напряжение питания | DC 9 В |
| Потребляемый ток | 120 мА |
| Общие характеристики | |
| Дисплей |
2,4-дюймовый цветной TFT-дисплей с разрешением 320 x 240 |
| Подсветка экрана | да |

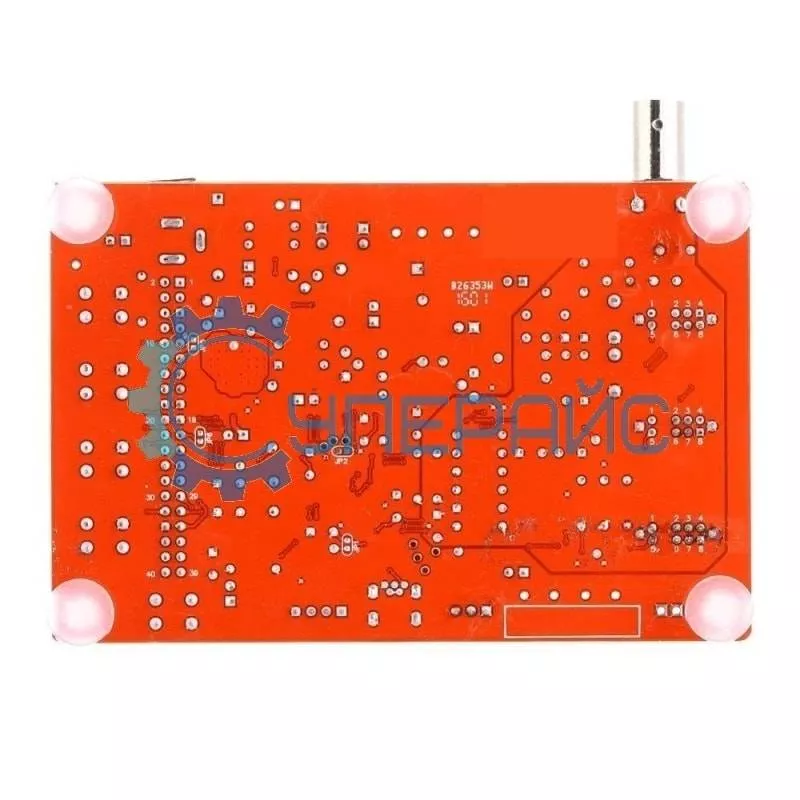

| Размер печатной платы | 117 х 76 мм |
| Размер экрана | 52 х 40 мм |
| Габариты упаковки | 180 x 100 x 30 мм |
| Вес | 130 г |
| Вес брутто | 170 г |
| Комплектация |

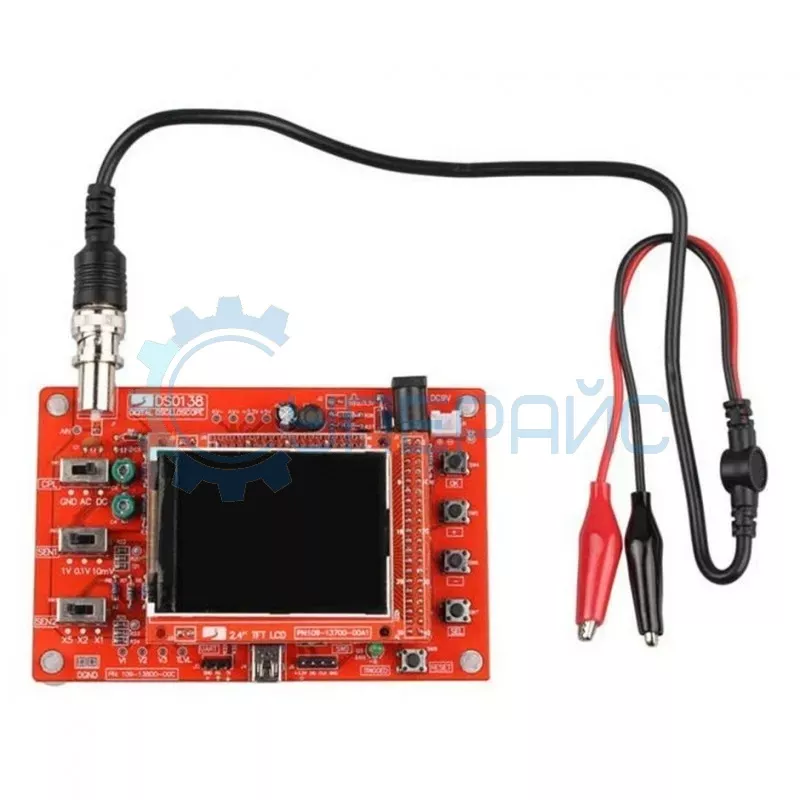

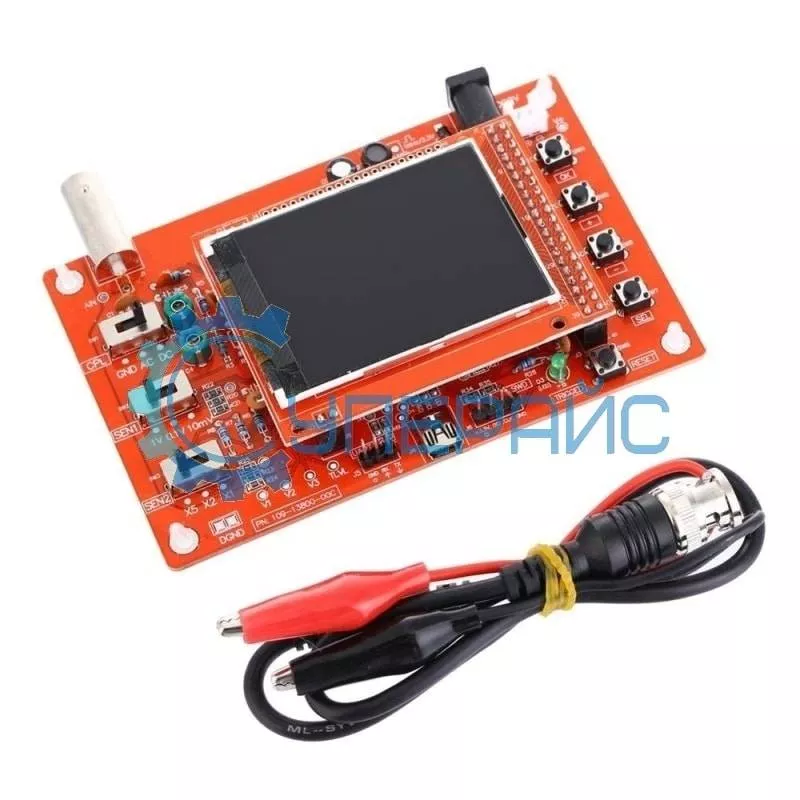

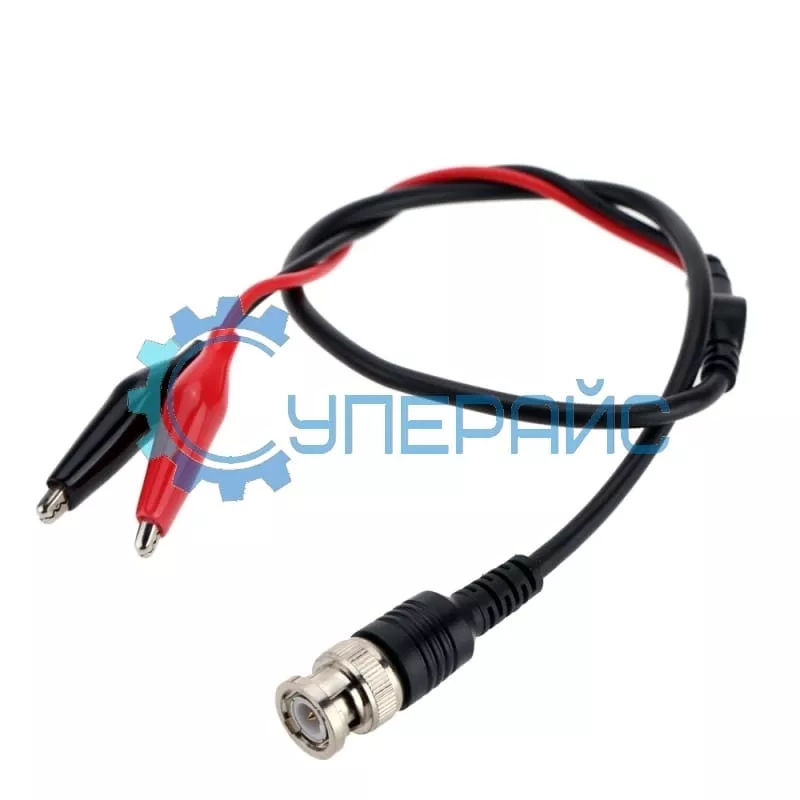

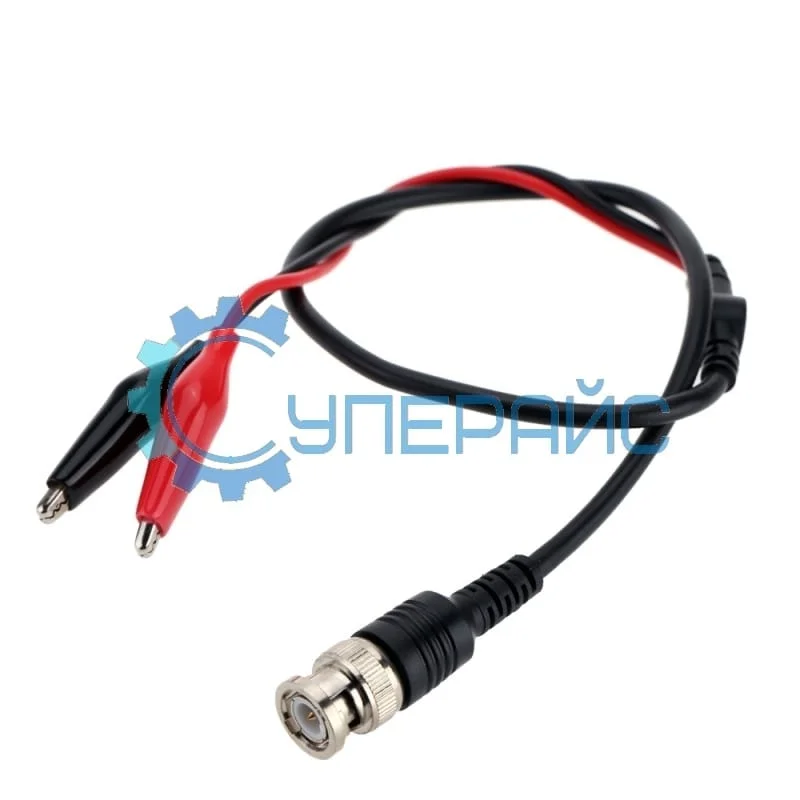

осциллограф DSO DSO138 – 1 шт шнур BNC/крокодил – 1 шт инструкция по эксплуатации – 1 шт |
| Совместимость | Импульсный блок питания 9В, 1А (адаптер) |
Обратите внимание: в случае появления на дисплее белых вертикальных полос, необходимо обновить программное обеспечение осциллографа. Скачать инструкцию по обновлению "прошивки" можно по ссылке, закрепленной в данной карточке по вкладке «Документация и ПО».
Осциллограф DSO138: Компактное решение для электронных измерений
Миниатюрный осциллограф DSO138 представляет собой доступное решение для базового анализа электронных сигналов. Устройство сочетает компактные размеры с функциональностью, достаточной для образовательных целей и любительской радиотехники. Благодаря простоте использования и мобильности, этот прибор станет полезным инструментом для начинающих специалистов и энтузиастов.
Особенности:
- Аналоговая полоса пропускания 0-200 кГц
- Частота дискретизации 1 МВыб/с
- Разрешение 12 бит по вертикали
- Компактный TFT-дисплей 2,4 дюйма
- Несколько режимов развертки и запуска
Технические возможности:
Осциллограф конструктор DSO138 обеспечивает измерение напряжения в диапазоне от 10 мВ/дел до 5 В/дел. Входное напряжение допускает работу с сигналами до 50 Vpp при непосредственном подключении и до 400 Vpp с использованием делителя. Прибор поддерживает три режима работы: DC, AC и GND, что позволяет анализировать различные типы сигналов.
Функциональные характеристики:
Мини осциллографы цифровые серии DSO138 предлагают:
- Автоматический, нормальный и однократный режимы развертки
- Запуск по нарастающему и спадающему фронту
- Длину записи 1024 точки
- Возможность измерения постоянного и переменного тока
- Компактное исполнение для полевых измерений
Преимущества и особенности:
Осциллограф отличается низким энергопотреблением (120 мА при 9 В) и возможностью автономной работы. Небольшой вес 130 г и компактные габариты делают его удобным для транспортировки. Яркий цветной дисплей обеспечивает хорошую читаемость результатов измерений. Простота управления делает устройство подходящим для пользователей с минимальным опытом работы с измерительной техникой.
Портативный осциллограф DSO138 представляет собой решение для базовых измерений, сочетающее доступность, компактность и достаточную функциональность для образовательных и любительских задач.
