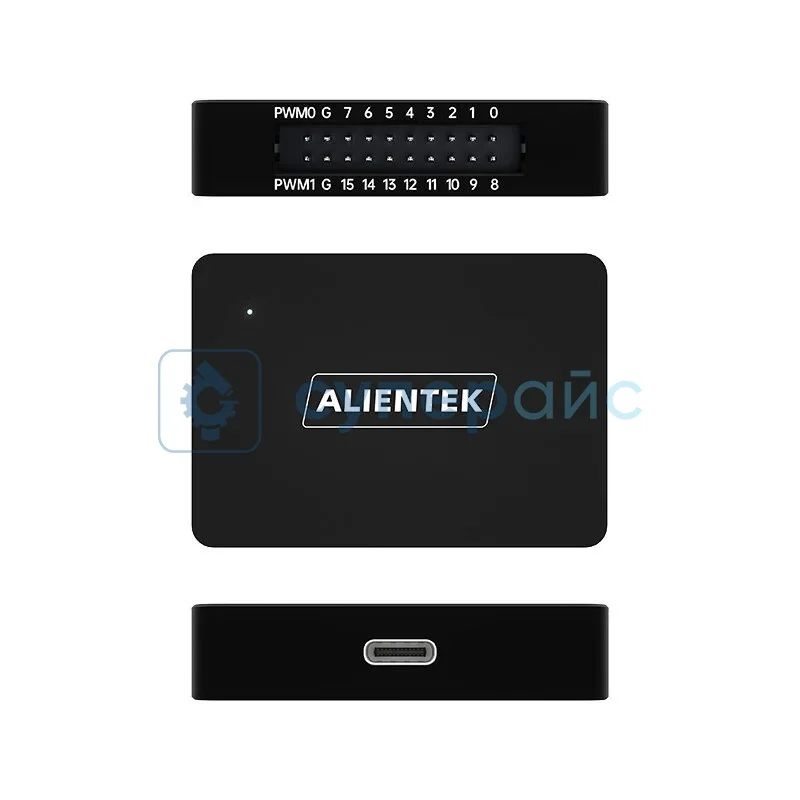

Логический анализатор ALIENTEK DL16
Артикул (код товара): 22774
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
8 290 ₽
8 290 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 6 шт.
Артикул (код товара)
22774
Модель (серия)
DL16
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ALIENTEK DL16
Общие данные
Артикул (код товара)
22774
Производитель (бренд)
Модель (серия)
DL16
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Встроенная память, Мбит
Вход. напряжение (макс), В
Вход. сопротивление, кОм
Кол-во цифровых каналов
Макс. частота дискретизации, МГц
Мин. импульс захвата, нс
Протоколы и анализ
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
PWM
1-WIRE
I2S
JTAG
SWD
IR NEC
MDIO
USB
DMX512
LIN
HDMI CEC
Modbus
SPI
UART
CAN
PWM
1-WIRE
I2S
JTAG
SWD
IR NEC
MDIO
USB
DMX512
LIN
HDMI CEC
Modbus
Встроенные функции и опции
Встроенная память, Мбит
Дополнительно
ШИМ-генератор
Описание ALIENTEK DL16
Технические характеристики ALIENTEK DL16
| Количество каналов | 16 |
| Максимальная частота дискретизации | 250 МГц (16 каналов) |
| Максимальная обнаруживаемая частота | 50 МГц |
| Минимальная ширина захватываемого импульса | 8 нс |
| Встроенная память | 1 G |
| Входное напряжение | -40 ~ + 40 B |
| Входное сопротивление | 250 кОм / 15 pF |
| Регулируемый порог | -5 ~ + 5 B (шаг 0,1 В) |
| ШИМ | 1 Гц ~ 20 МГц (фиксированное 3,3 В), два канала |
| Интерфейс канала | 2,54 мм |
| Подача напряжения | 5 В ± 0,2 B |
| Подача тока | 250 мА (при максимальном напряжении 5 В) |
| Максимальная глубина отбора проб | 1 G |
| Режим передачи данных | буфер (высокая частота дискретизации) / поток (длительное время дискретизации) |
| Точность отбора проб | один период выборки |
| Тип триггера | поднимающийся / опускающийся / высокий / низкий / край |
| Функция поддержка сжатия RLE кросс | есть |
| Чип | PGL22G |
| Поддержка ОС | Windows / Ubuntu / Mac |
| Анализ базовых протоколов | aud, em4100, ir res, miller, spi, dcc, rpm, cjtag, i2c, Ifast, parallel, sda, t55xx, mipi dsi, ir Itto, tmc, qspi, hdlc, avr pdi, em4305, ir rco, morse, ps2, st7735, wiegand, j1708, rvswd, counter, i2s, Ipc, pjdi, ir recoil, timing, adb, mvb, swi, caliper, flexray, ir sirc, xy2-100, emmc sd, dali, ieee488, microwire, pwm, signature, tIc5620, afsk, cec, ook, spdif, swim, mcs48, dsi, can/canfd, graycode, jitter, jtag, sda2506, swd, z80, gpib, sony_md, dcf77, ir irmp, mdio, qU, sle44xx, uart, bean, ir nec, iso7816, rgb led ws281x, guess bitrate, numbers and state, 1-Wire link layer, sae j1850 vpw, stepper motor, usb signalling, sae j2716 sent, seven segment, usb power delivery, OneSingleWire, rinnai-control-pane, X10 RF Decoding, delta-sigma, pctx cntrir, maple bus, sdcard sd, rc encode |
| Анализ протоколов верхнего уровня | ac97, arm itm, ds2408, lin, pjon, jtag avr, tcs3472x, adns5020, cfp, hdcp, x2444m, slip, bh1750, ssd1306, cc1101, arm _etmv3, ds1307, ad79x0, arm tpiu, edid, Im75, ps2, tca6408a, tm1637, adxl345, dmx512, i2cdemux, midi, sdcard spi, ds18b20, boost, crsf, enc28j60, max7219, mrf 24j40, ad5626, atsha204a, Itc26x7, nrf24101, rfm12, streletz, tm1638, am230x, ds28ea00, i2cfilter, mIx90614, ook vis, sipi, ds3231, cyrf6936, nunchuk, rtc8564, pca9571, ade 77xx, avr isp, Itc242x, nrf905, usb packet, max6954, tmp102, ds243x, jtag ejtag, modbus, pan1321, spiflash, hdmi scdc, st25dv, adf435x, mpu6050, as5047, ssi 32, eeprom24xx, eeprom93xx, mxc6225xu, nes gamepad, rgb led spi, st25r 39xx spi, usb request, Itar smartdevice, Itar smartdevice decode, amulet ascii, jtag stm32, 1-Wire network layer, sbus futaba, ook oregon, sony md decode, ir Itto decode, bluetooth h4, tdm audio |
| Общие характеристики | |
| Интерфейс | USB Type-C |
| Цвет | черный |
| Материал анализатора | металл |
| Рабочая температура | 0 - 70 °C |
| Размер | 75 х 53 х 12 мм |

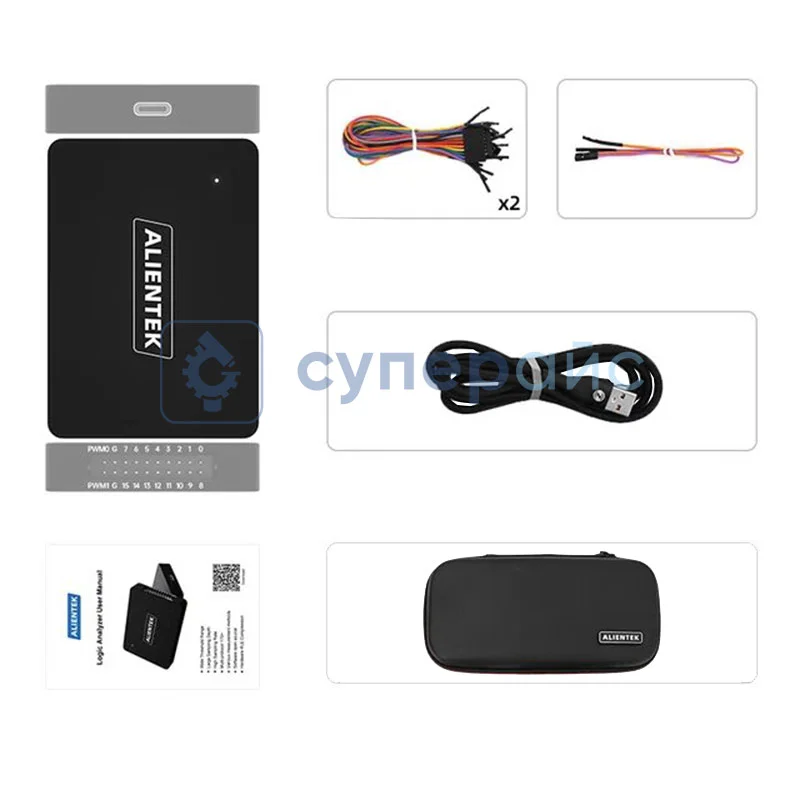

| Комплектация | логический анализатор ALIENTEK DL16 – 1 шт |
|
кабель USB Type-C (1,2 м) - 1 шт; чехол на молнии - 1 шт; кабель 2P Dupont XH2.54-1*2P - 1 шт; кабель 9P Dupont XH2.54-1*9P - 1 шт; руководство пользователя - 1 шт |
|
Обзорная таблица логических анализаторов ALIENTEK
| Характеристики | DL16 | DL16 Plus |
| Количество каналов | 16 | |
| Максимальная частота дискретизации | 250 МГц | 1000 МГц |
| Максимальная обнаруживаемая частота | 50 МГц | 200 МГц |
| Минимальная ширина захватываемого импульса | 8 нс | 2 нс |
| Функция поддержка сжатия RLE кросс | есть | |
| Интерфейс | USB Type-C | |
| Габариты изделия | 75 х 53 х 12 мм | |
Документация и ПО ALIENTEK DL16
Название
Язык
Версия
Размер и тип
Документация для логических анализаторов ALIENTEK DL16 и DL16 Plus
Язык:
Размер и тип:
345 МБ,
rar
rar
