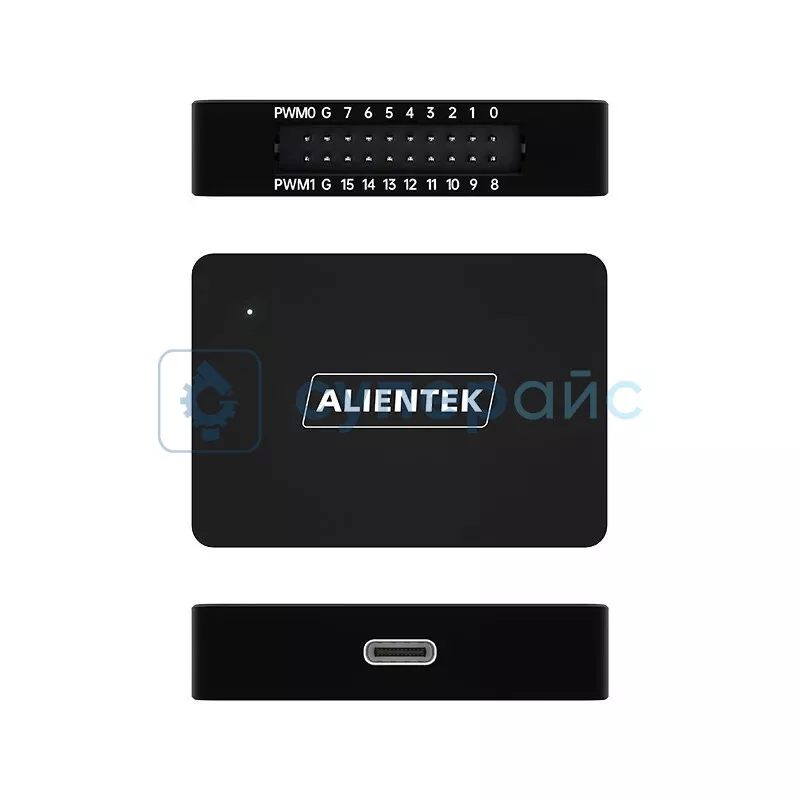

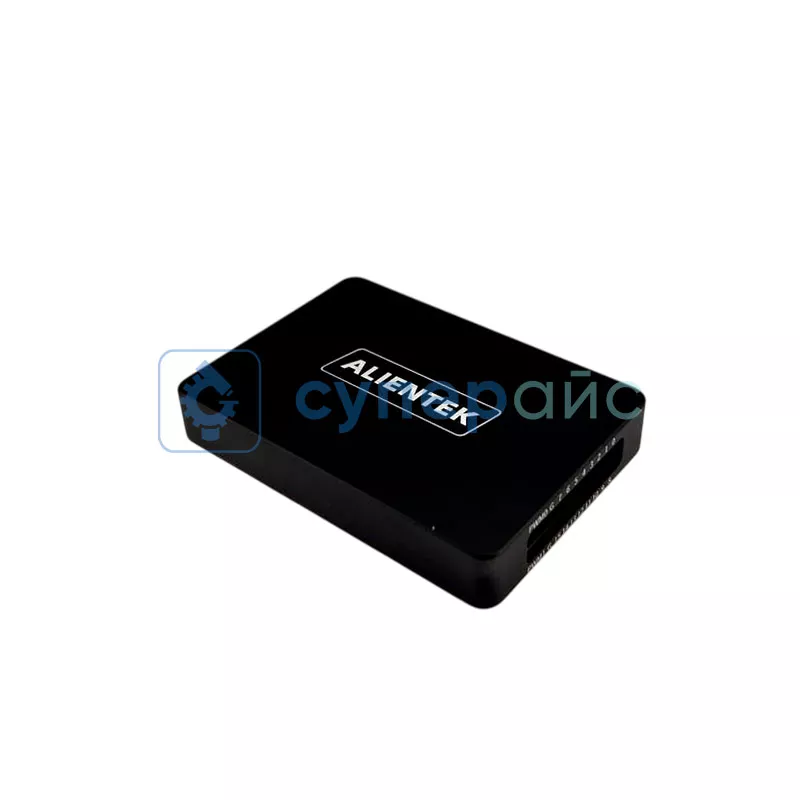

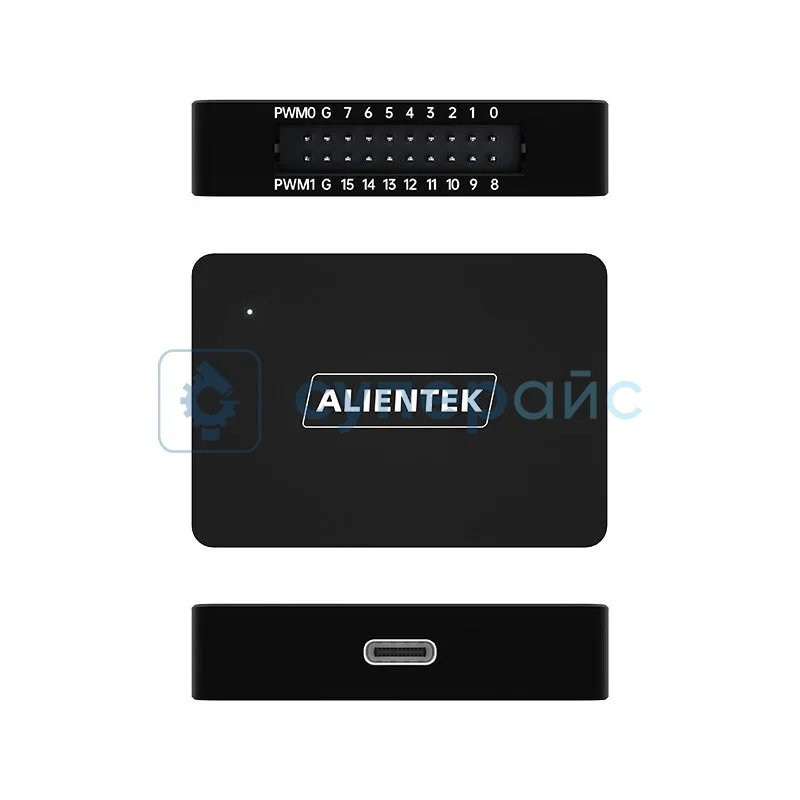

Логический анализатор ALIENTEK DL16 Plus
Артикул (код товара): 22775
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
15 089 ₽
15 089 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
22775
Модель (серия)
DL16 Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ALIENTEK DL16 Plus
Общие данные
Артикул (код товара)
22775
Производитель (бренд)
Модель (серия)
DL16 Plus
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Встроенная память, Мбит
Вход. напряжение (макс), В
Вход. сопротивление, кОм
Кол-во цифровых каналов
Макс. частота дискретизации, МГц
Мин. импульс захвата, нс
Протоколы и анализ
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
PWM
1-WIRE
I2S
JTAG
SWD
IR NEC
MDIO
USB
DMX512
LIN
HDMI CEC
Modbus
SPI
UART
CAN
PWM
1-WIRE
I2S
JTAG
SWD
IR NEC
MDIO
USB
DMX512
LIN
HDMI CEC
Modbus
Встроенные функции и опции
Встроенная память, Мбит
Общие характеристики
Дополнительно
ШИМ-генератор
Описание ALIENTEK DL16 Plus
Технические характеристики ALIENTEK DL16 Plus
| Количество каналов | 16 |
| Максимальная частота дискретизации |
1000 МГц (8 каналов); 500 МГц (16 каналов) |
| Максимальная обнаруживаемая частота | 200 МГц |
| Минимальная ширина захватываемого импульса | 2 нс |
| Встроенная память | 3,5 G |
| Входное напряжение | -40 ~ + 40 B |
| Входное сопротивление | 250 кОм / 15 pF |
| Регулируемый порог | -5 ~ + 5 B (шаг 0,1 В) |
| ШИМ | 1 Гц ~ 20 МГц (фиксированное 3,3 В), два канала |
| Интерфейс канала | 2,54 мм |
| Подача напряжения | 5 В ± 0,2 B |
| Подача тока | 250 мА (при максимальном напряжении 5 В) |
| Максимальная глубина отбора проб | 1 G |
| Режим передачи данных | буфер (высокая частота дискретизации) / поток (длительное время дискретизации) |
| Точность отбора проб | один период выборки |
| Тип триггера | поднимающийся / опускающийся / высокий / низкий / край |
| Функция поддержка сжатия RLE кросс | есть |
| Чип | PGL22G |
| Поддержка ОС | Windows / Ubuntu / Mac |
| Анализ базовых протоколов | aud, em4100, ir res, miller, spi, dcc, rpm, cjtag, i2c, Ifast, parallel, sda, t55xx, mipi dsi, ir Itto, tmc, qspi, hdlc, avr pdi, em4305, ir rco, morse, ps2, st7735, wiegand, j1708, rvswd, counter, i2s, Ipc, pjdi, ir recoil, timing, adb, mvb, swi, caliper, flexray, ir sirc, xy2-100, emmc sd, dali, ieee488, microwire, pwm, signature, tIc5620, afsk, cec, ook, spdif, swim, mcs48, dsi, can/canfd, graycode, jitter, jtag, sda2506, swd, z80, gpib, sony_md, dcf77, ir irmp, mdio, qU, sle44xx, uart, bean, ir nec, iso7816, rgb led ws281x, guess bitrate, numbers and state, 1-Wire link layer, sae j1850 vpw, stepper motor, usb signalling, sae j2716 sent, seven segment, usb power delivery, OneSingleWire, rinnai-control-pane, X10 RF Decoding, delta-sigma, pctx cntrir, maple bus, sdcard sd, rc encode |
| Анализ протоколов верхнего уровня | ac97, arm itm, ds2408, lin, pjon, jtag avr, tcs3472x, adns5020, cfp, hdcp, x2444m, slip, bh1750, ssd1306, cc1101, arm _etmv3, ds1307, ad79x0, arm tpiu, edid, Im75, ps2, tca6408a, tm1637, adxl345, dmx512, i2cdemux, midi, sdcard spi, ds18b20, boost, crsf, enc28j60, max7219, mrf 24j40, ad5626, atsha204a, Itc26x7, nrf24101, rfm12, streletz, tm1638, am230x, ds28ea00, i2cfilter, mIx90614, ook vis, sipi, ds3231, cyrf6936, nunchuk, rtc8564, pca9571, ade 77xx, avr isp, Itc242x, nrf905, usb packet, max6954, tmp102, ds243x, jtag ejtag, modbus, pan1321, spiflash, hdmi scdc, st25dv, adf435x, mpu6050, as5047, ssi 32, eeprom24xx, eeprom93xx, mxc6225xu, nes gamepad, rgb led spi, st25r 39xx spi, usb request, Itar smartdevice, Itar smartdevice decode, amulet ascii, jtag stm32, 1-Wire network layer, sbus futaba, ook oregon, sony md decode, ir Itto decode, bluetooth h4, tdm audio |
| Общие характеристики | |
| Интерфейс | USB Type-C |
| Цвет | черный |
| Материал анализатора | металл |
| Рабочая температура | 0 - 70 °C |
| Габариты изделия | 75 х 53 х 12 мм |
| Габариты упаковки | 250 x 135 x 65 мм |
| Вес брутто | 290 г |

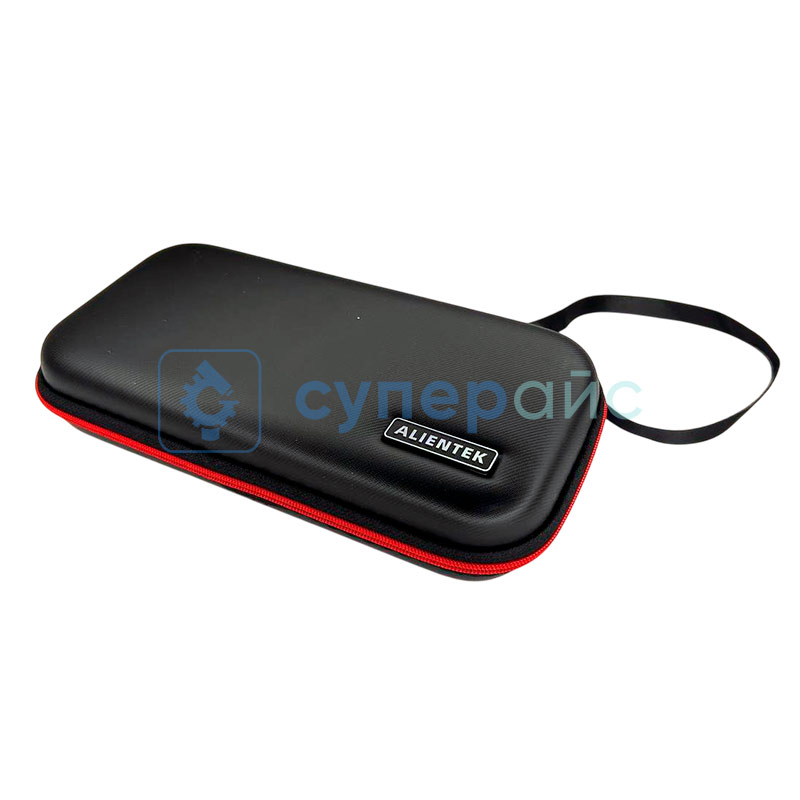

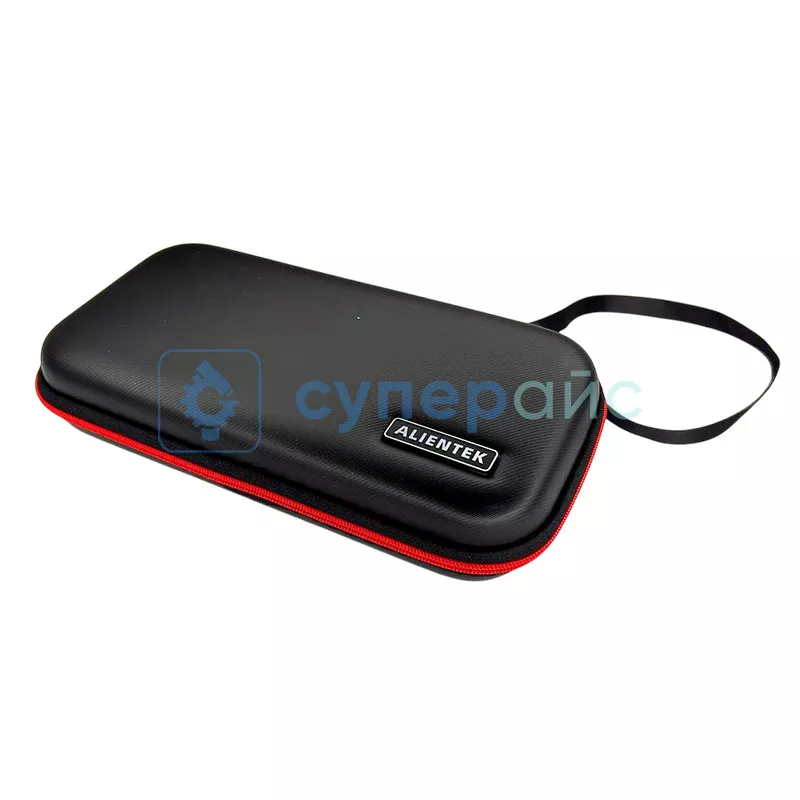

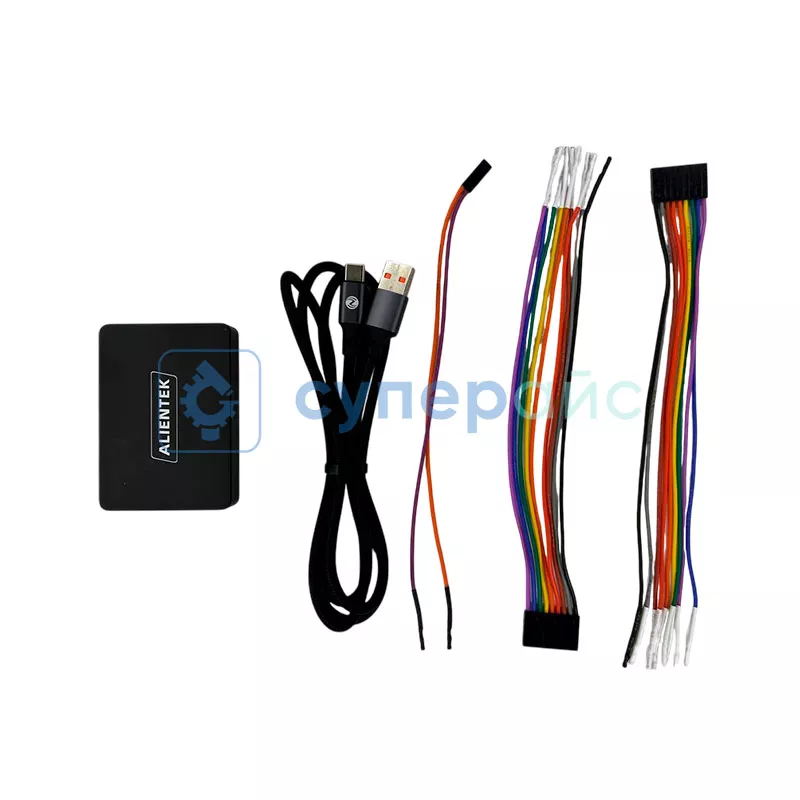

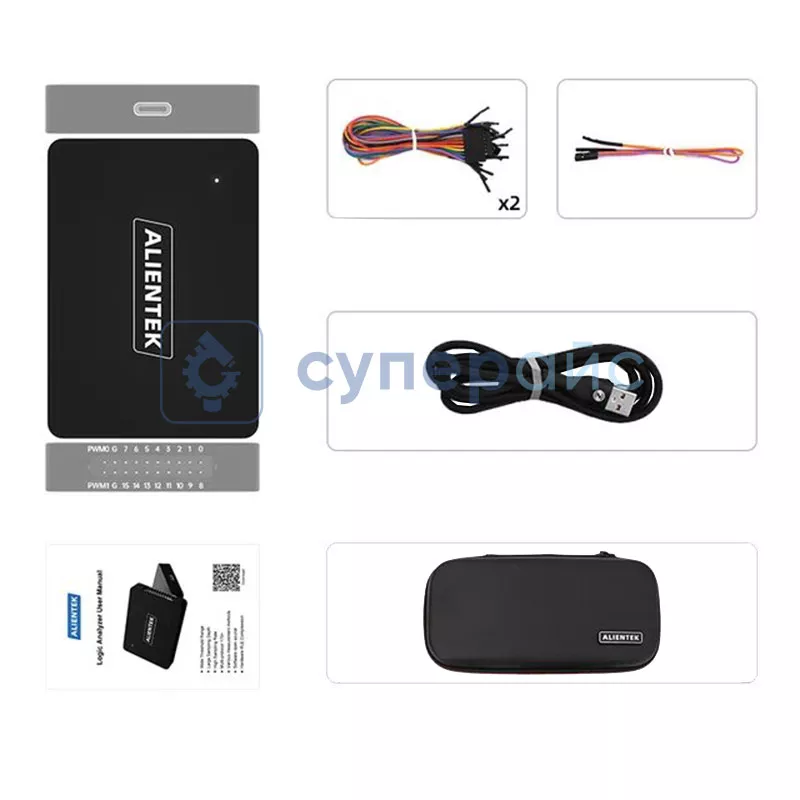

| Комплектация |
логический анализатор ALIENTEK DL16 Plus – 1 шт кабель USB Type-C (1,2 м) - 1 шт чехол на молнии - 1 шт кабель 2P Dupont XH2.54-1*2P - 1 шт кабель 9P Dupont XH2.54-1*9P - 1 шт руководство пользователя - 1 шт |
Анализатор логических сигналов ALIENTEK DL16 Plus
ALIENTEK DL16 Plus - это многоканальный логический анализатор: 16 каналов помогают одновременно отслеживать состояние множества линий данных, что требуется при работе со сложными схемами.
Поддержка более 170 протоколов синтаксического анализа расширяет область применения устройства, делая его универсальным инструментом для разработчиков электроники. Максимальная частота дискретизации 1000 МГц обуславливает возможность исследования высокоскоростных сигналов.
Минимальная ширина захватываемого импульса 2 нс даёт регистрировать короткие всплески сигнала. Компактный металлический корпус обеспечивает надежную защиту внутренних компонентов прибора. Модель удобна как для лабораторных, так и для полевых работ.
Технику такого типа применяют при:
- разработках цифровых устройств;
- отладке микроконтроллеров;
- проверке работы компьютерных интерфейсов.
Интерфейс USB Type-C обуславливает лёгкое подключение прибора к компьютерам. Поддержка операционных систем Windows, Ubuntu и Mac расширяет круг совместимого внешнего оборудования. Используя встроенную память 3,5 G, можно хранить информацию большого объема, ввиду чего будет проще анализировать долговременные процессы.
Логический анализатор usb DL16 Plus выступает полезным решением в следующих областях:
- научные исследования;
- диагностика неисправностей в электронном оборудовании;
- обучение студентов основам цифровой электроники.
Обзорная таблица логических анализаторов ALIENTEK
| Характеристики | DL16 | DL16 Plus |
| Количество каналов | 16 | |
| Максимальная частота дискретизации | 250 МГц | 1000 МГц |
| Максимальная обнаруживаемая частота | 50 МГц | 200 МГц |
| Минимальная ширина захватываемого импульса | 8 нс | 2 нс |
| Функция поддержка сжатия RLE кросс | есть | |
| Интерфейс | USB Type-C | |
| Габариты изделия | 75 х 53 х 12 мм | |
Часто задаваемые вопросы
Что показывает логический анализатор?
Прибор захватывает состояние цифровых линий во времени и декодирует протоколы обмена - I2C, SPI, UART и другие. Вместо формы сигнала он показывает логические уровни и расшифрованные байты и кадры. Это помогает увидеть реальный обмен на шине и найти сбой в адресе или тайминге.
Чем анализатор отличается от осциллографа?
Осциллограф рисует форму аналогового сигнала одного-двух каналов и хорош для помех и фронтов. Логический анализатор берёт много цифровых линий разом и переводит уровни в байты протокола. Для отладки цифрового обмена анализатор читаемее, так как показывает команды, а не кривые.
Какая частота сэмплирования нужна?
Частота захвата должна с запасом превышать частоту исследуемой шины, иначе быстрые переходы будут пропущены. Обычно берут кратный запас относительно тактовой частоты сигнала. Для медленных линий хватает низкой скорости, для быстрых шин выбирают анализатор с высокой частотой сэмплирования.
Нужен ли компьютер для работы?
DL16 Plus работает в связке с программой на компьютере: прибор захватывает сигналы, а разбор и декодирование идут в софте на экране. От удобства программы во многом зависит скорость отладки. Перед покупкой стоит оценить возможности ПО и список поддерживаемых протоколов.
