Характеристики RIGOL RP1005C
Общие данные
Основные характеристики
Общие характеристики
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Описание RIGOL RP1005C
Технические характеристики RIGOL RP1005C
| Полоса пропускания | 10 МГц |
| Время нарастания | ≤ 35 нс |
| Максимальное непрерывное значение тока | 150 А |
| Максимальное пиковое значение тока |
300 А пик, непрерывный 500 А пик, импульс ≤ 30 мкс |
| Прирост | 0,01 В / А |
| Точность амплитуды |
±1% ± 1 мВ, ≤ 150 А ±2%, 150 - 300 А |
| Шум | ≤ 25 мА |
| Температурный коэффициент чувствительности | ≤ ±2% |
| Максимальная номинальная мощность | 5,5 Вт |
| Общие характеристики | |
| Питание | 12 В ± 1 В |
| Длина кабеля пробника | 2 м |
| Длина кабеля питания | 1 м |
| Рабочая температура | 0 - 40°C, относительная влажность 80% |
| Температура хранения | -10 - 50°C, относительная влажность 80% |
| Габариты датчика | 176 x 69 x 27 мм |
| Габариты ограничителя | 27 x 55 x 18 мм |
| Вес | 500 г |
| Комплектация |
пробник RIGOL RP1005C – 1 шт корпус зонда – 1 шт руководство пользователя – 1 шт |
| Совместимость |
Цифровой осциллограф RIGOL DHO4804 (4 канала х 800 МГц) Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus Двухканальный осциллограф RIGOL DHO1202 Настольный осциллограф RIGOL DS2202A Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц) Цифровой осциллограф смешанных сигналов Rigol MSO7014 Цифровой осциллограф RIGOL MSO5072 Запоминающий осциллограф RIGOL MSO2202A Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц) Запоминающий осциллограф RIGOL DHO1072 (2 канала х 70 МГц) Осциллограф цифровой настольный RIGOL DHO914S Осциллограф настольный RIGOL DHO914 Осциллограф цифровой настольный RIGOL DHO924 |
Обзорная таблица пробников RIGOL
| Характеристики | RP1001C | RP1002C | RP1003C | RP1004C | RP1005C | RP1006C |
| Макс. непрерывный ток (DC/RMS) | 30 A | 50 A | 100 A | 15 A | 50 A | 100 A |
| Макс. пиковый ток | 50 A | 100 A | 200 A | 25 A | 100 A | 200 A |
| Полоса пропускания | 25 МГц | |||||
| Время нарастания | ≤ 14 нс | |||||

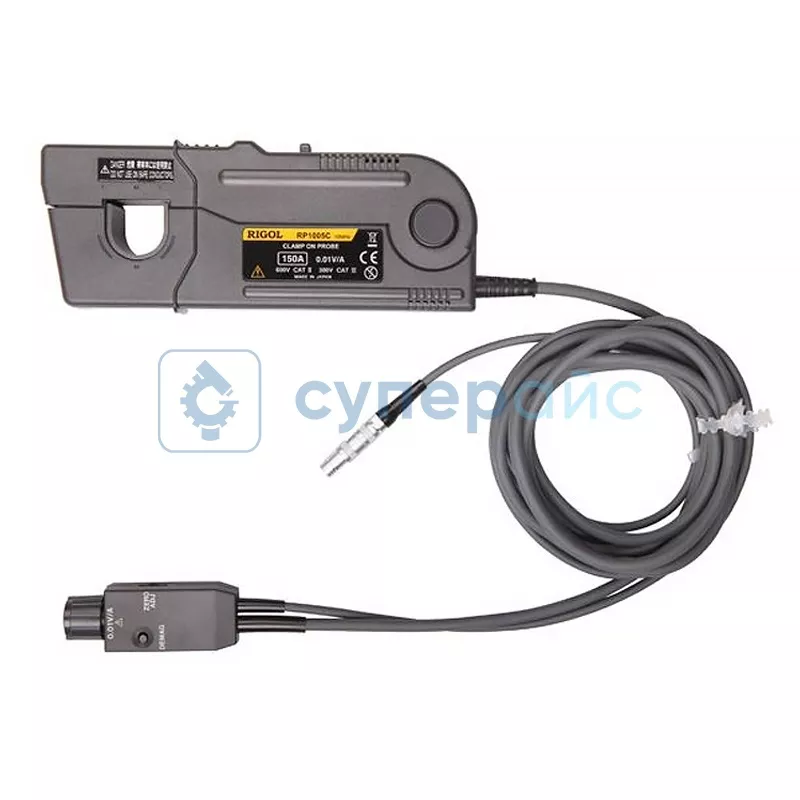

Пробник RIGOL RP1005C
Щуп с коэффициентом деления для осциллографа RIGOL RP1005C — это аксессуар для бесконтактного измерения тока в цепях. Прибор подключается к осциллографу и передаёт сигнал по кабелю длиной 2 м. Это позволяет подключаться к проверяемой аппаратуре на стендах или в шкафах автоматики.
Полоса пропускания составляет 10 МГц, что обуславливает корректное отображение сигналов на высокой частоте. Время нарастания не превышает 35 нс — пробник фиксирует быстрые переходные процессы.
Аксессуар помогает анализировать импульсные помехи и пусковой ток. Максимальное пиковое значение может составлять 300 А в непрерывном режиме и 500 А при импульсах длительностью до 30 мкс. Подобный запас будет полезен при диагностике силовых преобразователей и электроприводов. Точность сохраняется благодаря температурному коэффициенту чувствительности не более ±2%.
Для пробника требуется питание 12 В ± 1 В, максимальная номинальная мощность составляет 5,5 Вт. Низкий вносимый импеданс пробника снижает влияние на измеряемую схему. В нашем магазине можно купить этот кабель с щупом для осциллографа, цена на который указана с учётом НДС.
Такое оборудование применяют в лабораториях и сервисных центрах для диагностики силовой электроники, проводя измерения без разрыва цепи.
