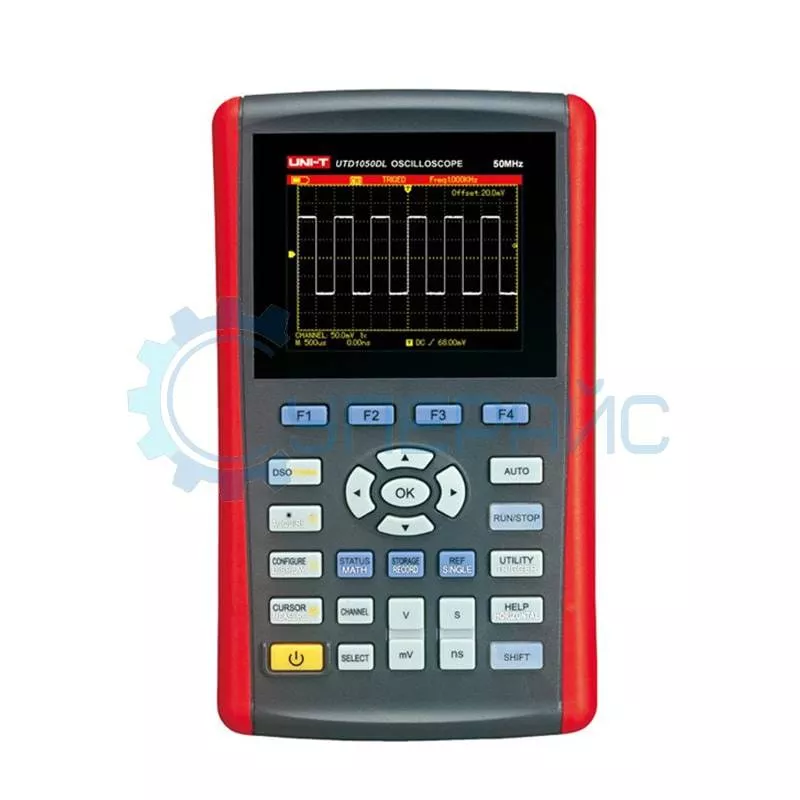

Портативный цифровой осциллограф UNI-T UTD1050DL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики осциллографа | |
| Количество каналов | 2 |
| Полоса пропускания |
50 МГц |
|
Частота дискретизации в реальном времени |
250 МГц |
|
Интерполяция |
Sin(x)/x |
|
Коэффициент развертки |
5 нс /дел - 50 с/дел |
| Типовое время нарастания фронта |
≤ 7нс |
| Коррекция по коэффициенту пробника | 1X, 10X, 100X |
|
Глубина памяти |
12 К |
|
Длина записи |
3 М |
| Разрешение по вертикали | 8 бит |
| Чувствительность |
5 мВ/дел - 20 В/дел |
| Типы развертки |
автоматический, ждущий, однократный |
| Тип |
запуск по фронту, по наклону, по длительности, по видеосигналу (PAL, SECAM, NTSC - поле/строка) |
|
Диапазон задержки запуска |
100 нс - 1,5 с |
| Мат. операции с измерениями каналов | сложение, вычитание, умножение, деление, БПФ |
| Курсорные измерения |
ΔU, Δt, 1/Δt |
|
Автоматические измерения |
22 параметра |
| Внутренняя память | 5 осциллограмм по 150 экранов |
| Сохранение осциллограмм | 10 окон, 20 осциллограмм, 20 настроек |
| Интерфейс | USB |
| Характеристики мультиметра | |
| Постоянное напряжение | 400 мВ / 4 В / 40 В / 400 В ± (1 % + 5) |
| Переменное напряжение |
400 мВ / 4 В / 40 В / 400 В ± (1,2 % + 5) |
| Постоянные ток | 400 мкА / 4000 мкА / 40 мА / 400 мА / 4 А ± (1,5 % + 5) |
| Переменный ток | 400 мкА / 4000 мкА / 40 мА / 400 мА / 4 А ± (2,5 % + 5) |
| Сопротивление | 400 Ом / 4 КОм / 40 КОм / 400 КОм / 4 МОм / 40 МОм ± (1,2 % + 5) |
| Емкость | 51,20 нФ / 512 нФ / 5,120 мкФ / 51,20 мкФ / 100 мкФ ± (3 % + 5) |
| Общие характеристики | |
| Дисплей | (4000) 3,5" TFT, подсветка LCD, 320 х 240 |

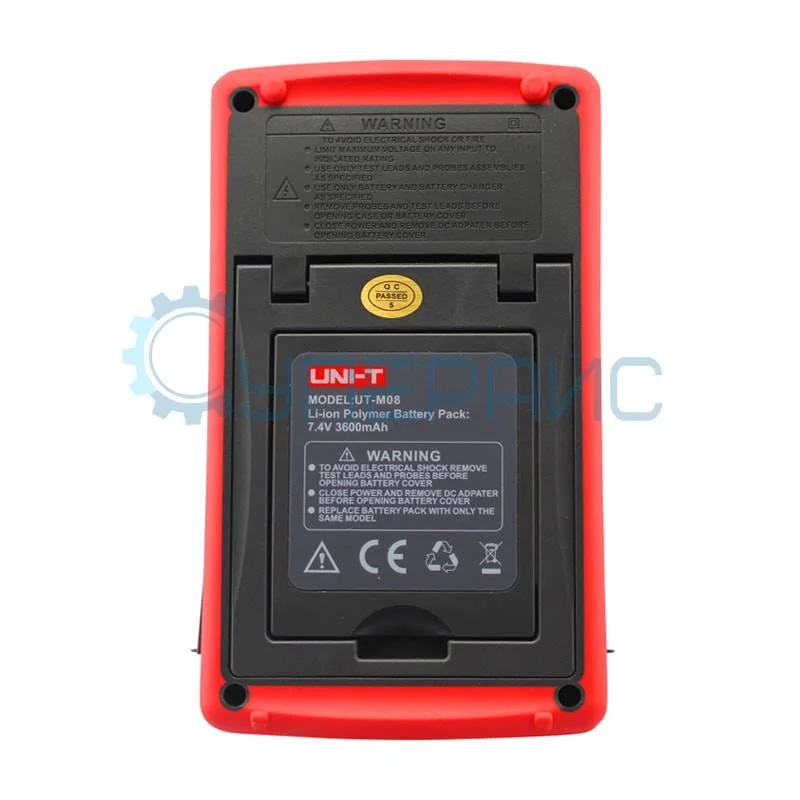

| Питание | литиевый аккумулятор 3600 мАч или блок питания 100-220 В, 50/60 Гц |
| Размер | 199 x 118 x 49 мм |
| Вес | 900 г |
|

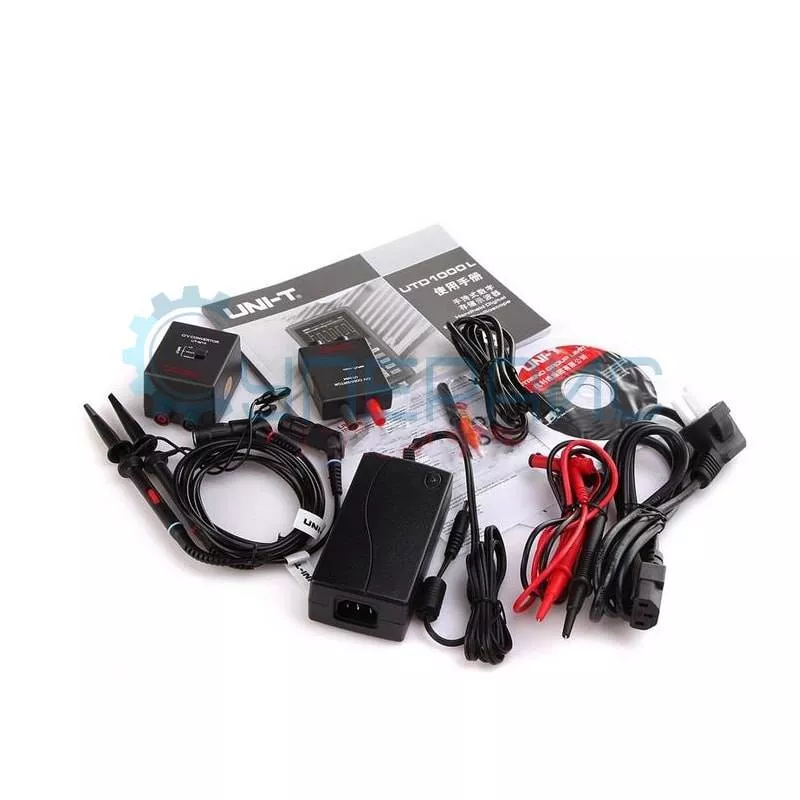

Комплектация: |
портативный цифровой осциллограф UNI-T UTD1050DL - 1 шт |
|
|

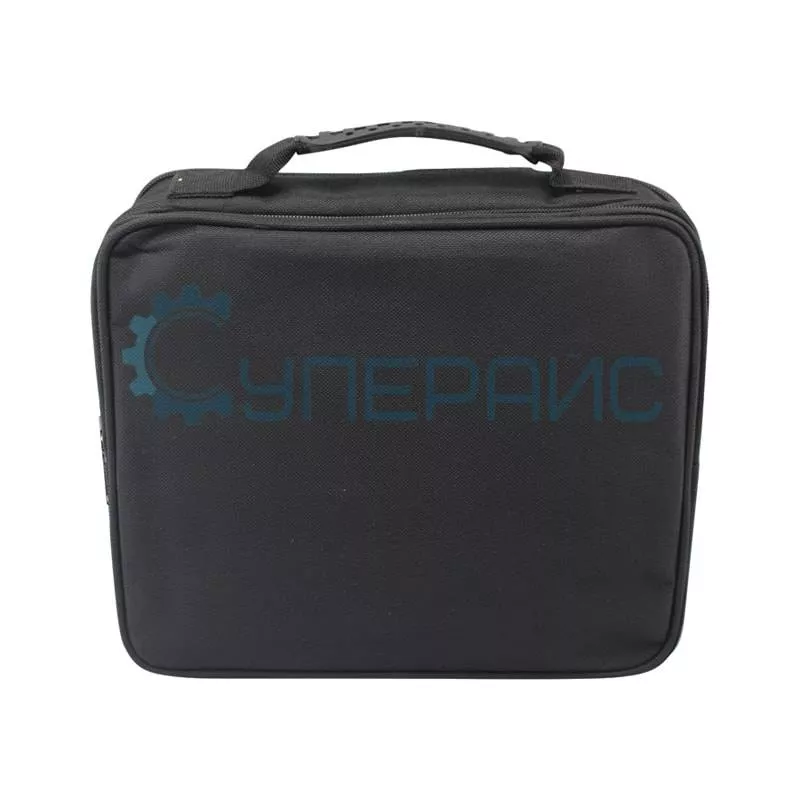

измерительные щупы мультиметра – 1 шт осциллографический щуп 1:1 (1:10) – 2 шт UT-M04 переходник для измерения тока до 4 А - 1 шт UT-M10 миллиамперный переходник для измерения тока– 1 шт кабель USB – 1 шт зарядное устройство 9 В, 4 А – 1 шт диск с программным обеспечением – 1 шт инструкция по эксплуатации – 1 шт сумка чехол – 1 шт |
Портативный цифровой осциллограф-мультиметр UNI-T UTD1050DL (скопметр) отличается непревзойденной производительностью и надежностью. Прибор осуществляет осциллографические наблюдения, имеет полосу пропускания 50 МГц, частоту дискретизации 250 МВыб/с и 2 независимых канала. Обладает объемной памятью, широким набором автоматических измерений, функций запуска и анализа, облегчающих формирование и обработку осциллограмм. В режиме мультиметра UTD1050DL позволяет осуществлять измерения напряжения и тока, емкости, сопротивления, выполнять проверку диодов и прозвонку соединений. Портативный цифровой скопметр будет незаменим для оперативного решения задач проверки и поиска неисправностей любого оборудования – от микроэлектроники до устройств силовой электроники.
