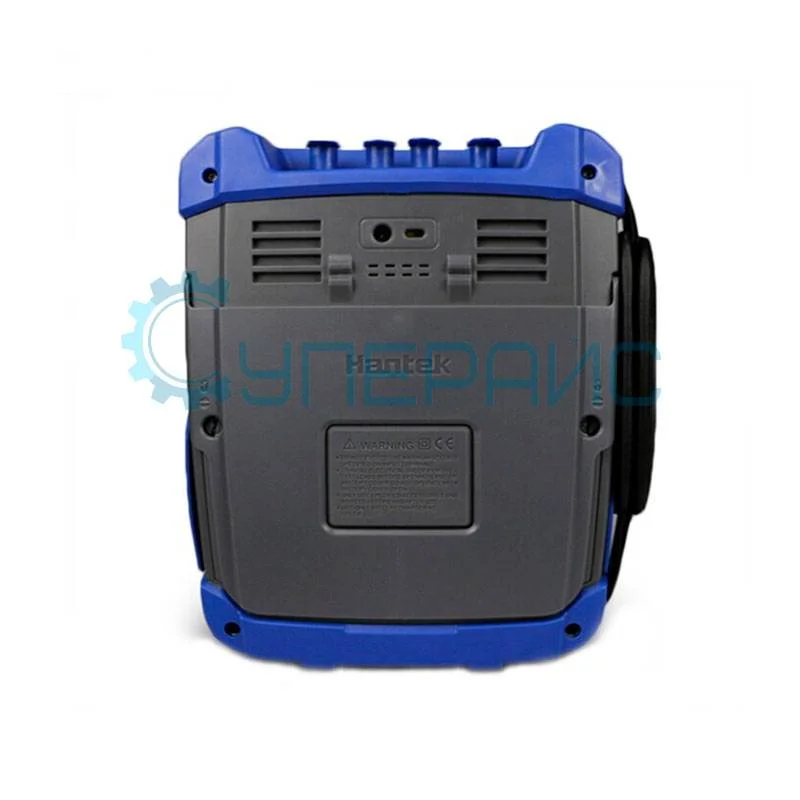

Ручной цифровой осциллограф Hantek DSO8152E
79 860 ₽
79 860 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
6348
Модель (серия)
DSO8152E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO8152E
Общие данные
Артикул (код товара)
6348
Производитель (бренд)
Модель (серия)
DSO8152E
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Декодирование сигналов шин
Нет
Описание Hantek DSO8152E
Технические характеристики Hantek DSO8152E
| Серия | DSO8000E |
| Полоса пропускания | 150 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
2 Мб в одноканальном режима 1 Мб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 2 кс / дел, 2, 4, 8 шаг |
| Диапазон смещения | 2 нс / дел - 10 нс / дел |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 100 В / дел на входе BNC |
| Время нарастания | <2.3 нс |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
100 В / дел - 20 В / дел, ± 400 В 10 В / дел - 5 В / дел ± 50 В 2 В / дел - 500 мВ / дел, ± 40 В 200 мВ / дел - 2 мВ / дел, ± 2 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 100 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, овертайм, частота |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера |
CH1, CH2: ± 8 деления от центра экрана EXT/5: ± 6 В |
| Чувствительность триггера |
DC CH1: 1.5 дел 10 - 100 МГц DC CH2: 2 дел 100 МГц и выше EXT/5: 1 В DC - 100 МГц, 1.75 В 100 МГц и выше AC: ниже 10 Гц ВЧ: выше 80 кГц НЧ: ниже 150 кГц |
| Точность уровня триггера |
CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана EXT/5: ± (6% + 200 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2, EXT/5 |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, =, ≠ отрицательная полярность импульса >, <, =, ≠ |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2, EXT/5 - 2 В |
| Запуск по наклону | |
| Режим запуска |
положительный наклон >, <, =, ≠ отрицательный наклон >, <, =, ≠ |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по частоте | |
| Разрешение считывания | 6 цифр |
| Точность | ± 30 ppm |
| Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
| Автоматическое измерение | Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 (1CH) |
| Диапазоны частот |
синусоидальная: 1 Гц ~ 30 МГц прямоугольная: 1 Гц ~ 5 МГц трапециобразная: 1 Гц ~ 3 МГц EXP: 1 Гц ~ 60 кГц AM/FM: 1 Гц ~ 10 МГц Arb: 1 Гц ~ 25 МГц |
| ЦАП | 2 кГц - 200 МГц регулируемый |
| Амплитуда выхода | ± 3.5 В max |
| Глубина памяти | 4К точек |
| Вертикальное разрешение | 12 бит |
| Выходной импеданс | 50 Ом |
| Выходной ток | 50 мА |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение | 600 В |
| Максимальный ток | 10 A |
| Входной импеданс | 10 МОм |
| Напряжение постоянного тока | 60.00 мВ, 600.0 мВ, 6.000 В, 60.00 В, 600.0 В, 600 В, с точностью ± 1% ± 3 цифры, разрешением 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
| Напряжение переменного тока | 60.00 мВ, 600.0 мВ, 6.000 В, 60.00 В, 600.0 В, с точностью ± 1% ± 3 цифры, разрешением 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ |
| Постоянный ток | 60.00 мА, 600.0 мА, 10.00 А, с точностью ± 1.5% ± 5 цифр, разрешением 10 мкА, 100 мкА, 10 мА |
| Переменный ток |
60.00 мА (20 - 400 Гц), с точностью ± 2.5% ± 5 цифр, разрешением 10 мкА 600.0 мА (20 - 400 Гц), с точностью ± 1.5% ± 5 цифр, разрешением 100 мкА 10.00 мА (20 - 400 Гц), с точностью ± 3% ± 5 цифр, разрешением 10 мА |
| Сопротивление |
600.0 Ом, 6.000 кОм, 6.000 МОм, с точностью ± 1% ± 3 цифры, разрешением 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм 60.00 МОм, с точностью ± 1.5% ± 3 цифры, разрешением 10 кОм |
| Емкость |
40.00 нФ, 400.0 нФ, 4.000 мкФ, 40.00 мкФ, с точностью ± 2% ± 5 цифр, разрешением 10 пФ, 100 пФ, 1 нФ, 10 нФ 400.0 мкФ, с точностью ± 5% ± 5 цифр, разрешением 100 нФ Внимание: наименьшее значение емкости, которое можно измерить, составляет 5 нФ |
| Диод | 0 - 2.0 В |
| Вкл-выкл тест | < 25 Ом |
| Общие характеристики | |
| Тип дисплея | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек |
| Питание | 100-240 В, 50-60 Гц, < 30 Вт |
| Батарея | Li-Ion батарея, 3.7 В, емкостью 2600 мАч, 6 шт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота |
рабочая до 3000 м хранения до 10000 м |
| Габариты | 260 х 220 х 75 мм |
| Вес | 2,5 кг |

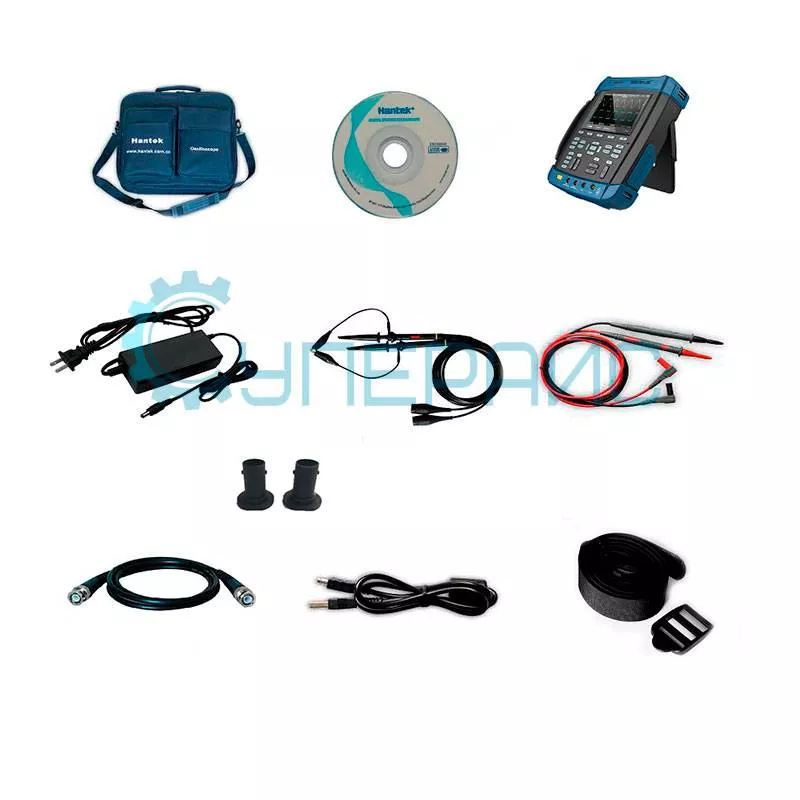

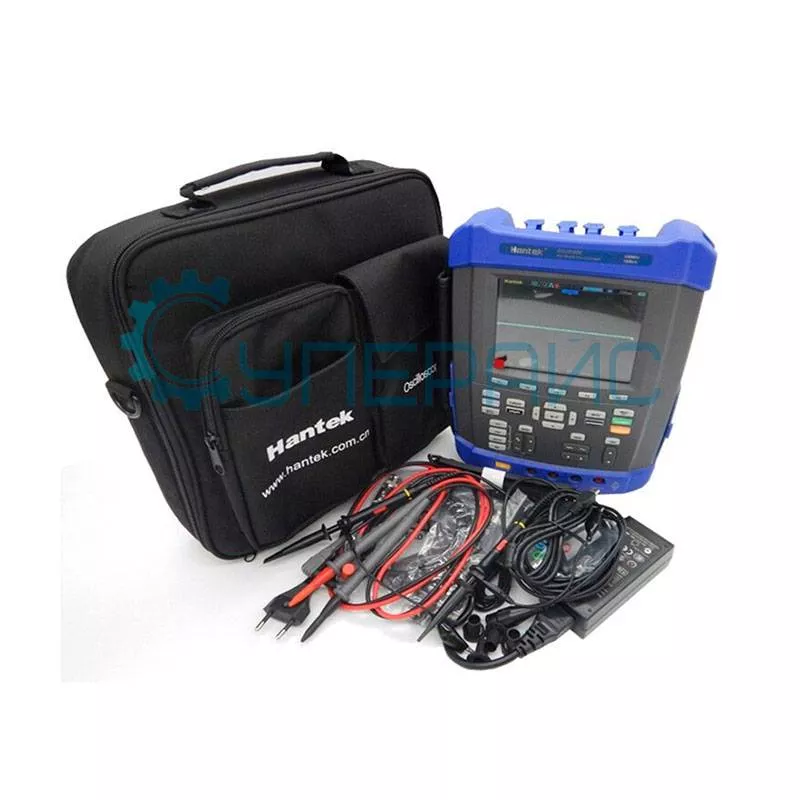

| Комплектация |
портативный осциллограф Hantek DSO8152E - 1 шт щупы для осциллографа - 2 шт щупы для ЦММ - 2 шт блок питания - 1 шт USB кабель - 1 шт BNC кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт ремень - 1 шт |
Осциллограф DSO8152E

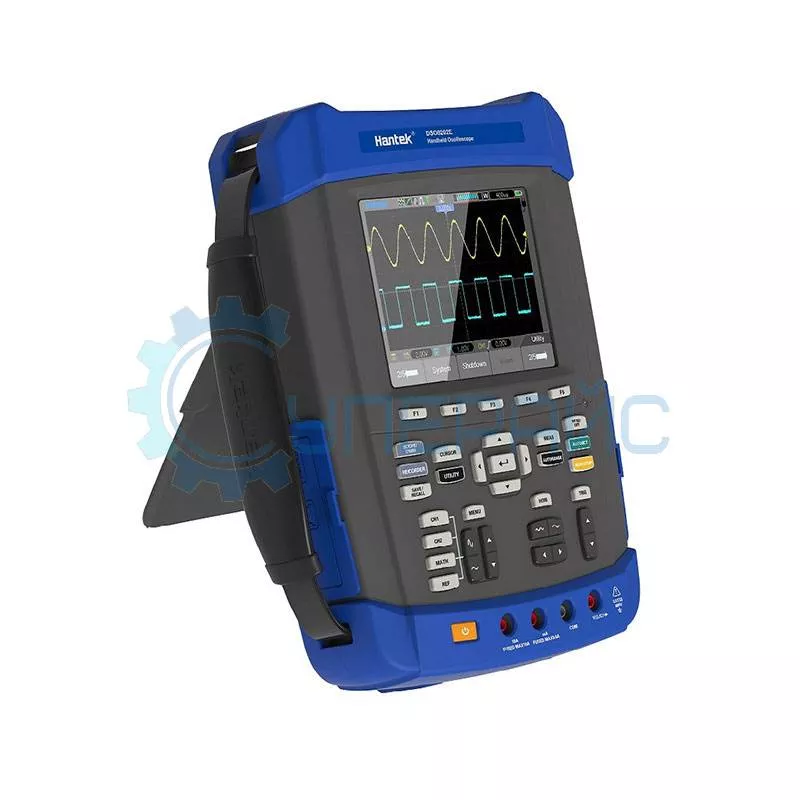

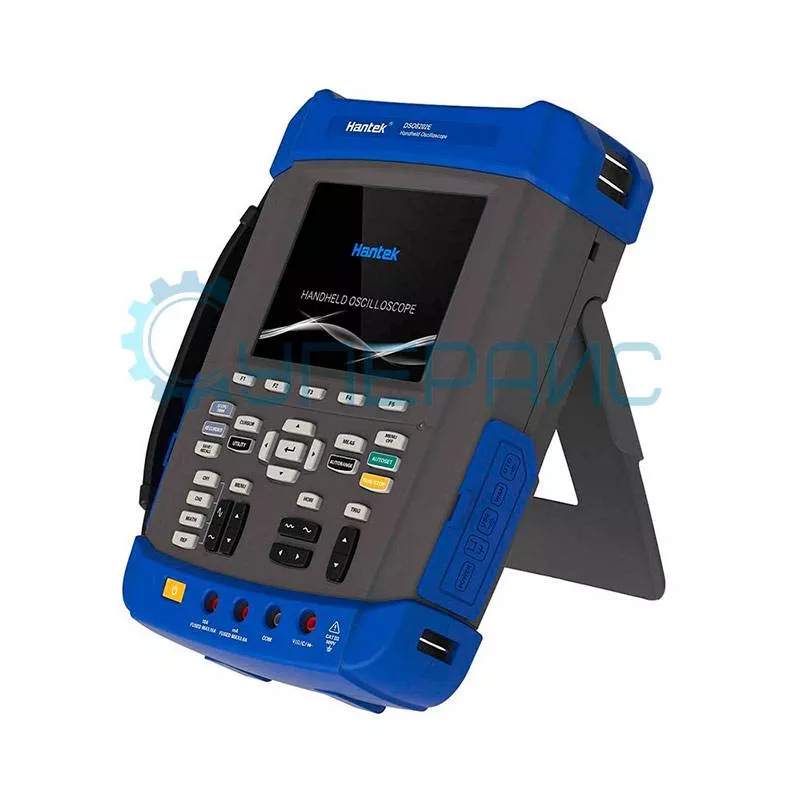

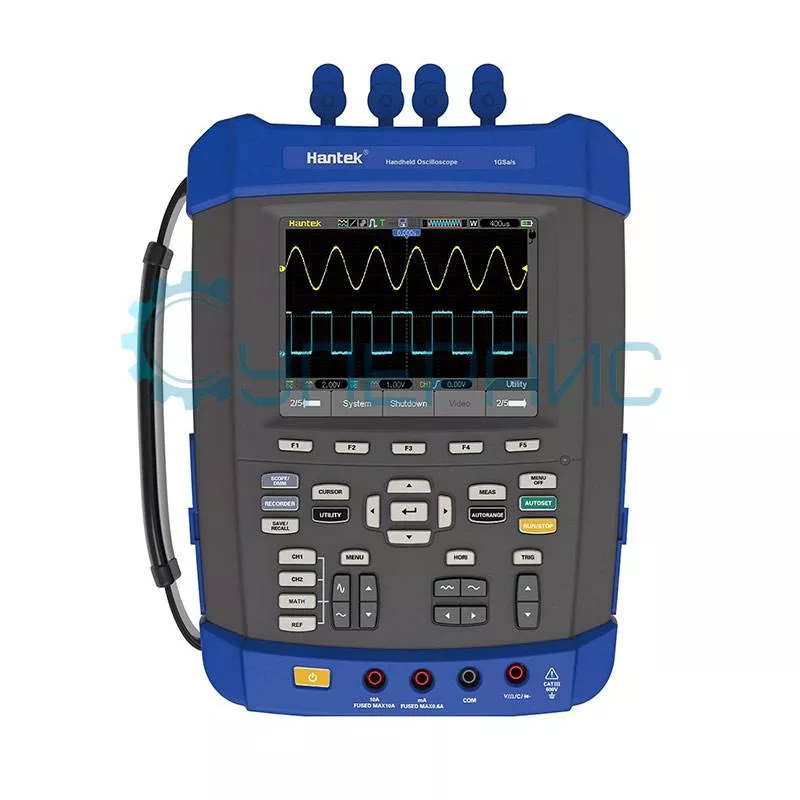

Запоминающий цифровой осциллограф Hantek DSO8152E представляет собой надёжный прибор для исследований электрического сигнала путём наблюдения, измерения и записи целого ряда показателей. Устройство располагает компактными размерами и эргономичным дизайном для комфортной работы в самых разных условиях.
Конструкция прибора предусматривает работу с двумя каналами. Полоса пропускания DSO8152E составляет 150 МГц, максимальная частота дискретизации, а равно объём памяти для цифровой записи данных разнятся в зависимости от режима работы. Развязка входа представлена разъёмами DC, AC и разъёмом заземления. Коэффициент затухания датчика можно установить на 1, 10, 100 или 1000 Х.
Устройство включает вертикальную и горизонтальную системы измерений, а также систему синхронизации. Последняя предусматривает наклон, овертайм и другие режимы триггера. Доступны курсорные измерения: ручные и трассировка. Кроме того, частоту, период и другие значения можно замерять автоматически.
Цифровой осциллограф Hantek оснащён встроенными генератором сигналов произвольной формы и мультиметром. Глубина памяти генератора составляет четыре тысячи точек, максимальное разрешение мультиметра – шесть тысяч отсчётов.

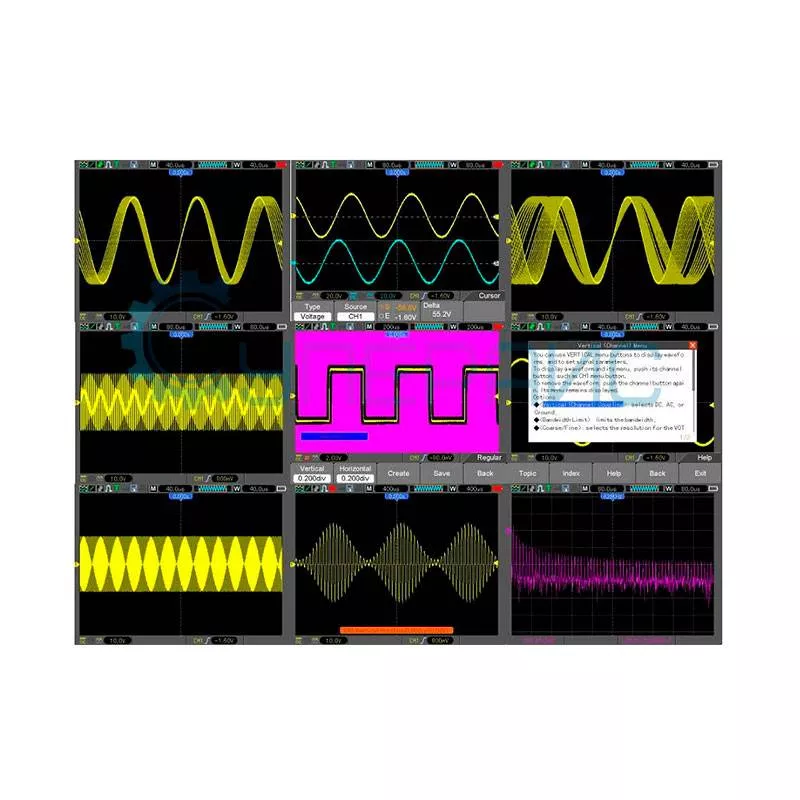

Дисплей модели представлен ЖК-экраном типа TFT, который позволяет получать данные в наглядном виде, а также упрощает управление. Питание устройства происходит от батарей, что делает DSO8152E автономным инструментом для продолжительных исследований.
Обзорная таблица осциллографов Hantek
| Характеристики | DSO8202E | DSO8072E | DSO8152E | DSO8102E |
| Количество каналов | 2 | |||
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
|||
| Полоса пропускания | 200 МГц | 70 МГц | 150 МГц | 100 МГц |
| Развязка входа | DC, AC, GND | |||
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ | |||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |||
| Максимальное входное напряжение | ± 300 Vrms (10X) | |||
| Встроенный мультиметр | есть | |||
| Дисплей | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек | |||
| Питания | Li-Ion батарея, 3.7 В, емкостью 2600 мАч, 6 шт | |||
| Генератор сигналов произвольной формы | есть | |||
Документация и ПО Hantek DSO8152E
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации ручного цифрового осциллографа Hantek DSO8152E серии DSO8000E
Язык:
Английский
Размер и тип:
1.65 МБ,
PDF
Прошивка для ручного цифрового осциллографа Hantek DSO8152E
Язык:
Английский
Размер и тип:
2.1 МБ,
ZIP
ZIP
Драйвер для ручного цифрового осциллографа Hantek DSO8152E
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Программное обеспечение для встроенного генератора сигналов в осциллографе Hantek DSO8152E
Язык:
Английский
Размер и тип:
4.1 МБ,
ZIP
ZIP
Программное обеспечение для ручного цифрового осциллографа Hantek DSO8152E
Язык:
Английский
Размер и тип:
15.8 МБ,
ZIP
ZIP
Показать больше
