Цифровой USB осциллограф-приставка Hantek DSO - 6022BE

Код товара: 829

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 5341
            [SRC] => /upload/iblock/2ff/2ff3531b06d13c768beb3ba7ec7a0d85.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 5342
            [SRC] => /upload/iblock/660/66023326c22e1cd4e401aa09c374b30b.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 5343
            [SRC] => /upload/iblock/237/2370bdff1d0804cebf00c41365adaaa0.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 5344
            [SRC] => /upload/iblock/b3e/b3edd447d28fc612b77cfcd371d5d306.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 5345
            [SRC] => /upload/iblock/608/608cf4763a35b1ded093dc478a7ef4c2.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 5347
            [SRC] => /upload/iblock/967/967cfc6a5a47152c7fcab7d9209fd137.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 5346
            [SRC] => /upload/iblock/fbf/fbf1e0e80dc864bdc72d84b17ae11c21.JPG
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 17451
            [SRC] => /upload/iblock/fb1/fb1d95868e09a2ae0960a23212a3a30b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [8] => Array
        (
            [ID] => 5351
            [SRC] => /upload/iblock/d2f/d2fd3b7bb7ebe61773df8cd04a119e62.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [9] => Array
        (
            [ID] => 5352
            [SRC] => /upload/iblock/599/5990c655b3e289145daa922f03f9e632.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [10] => Array
        (
            [ID] => 5353
            [SRC] => /upload/iblock/865/865c75f6a57faaedff8bc3f5e80ae9f0.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [11] => Array
        (
            [ID] => 5354
            [SRC] => /upload/iblock/7d1/7d13d34407bf10f832cf2ef987e3c69f.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [12] => Array
        (
            [ID] => 5355
            [SRC] => /upload/iblock/057/057f03d54e5f0f371a62ca4f643c8ed5.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
Цифровой USB осциллограф-приставка Hantek DSO - 6022BE
4 909 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-6022BE

Характеристики USB осциллографа
Полоса пропускания
при 20 мВ, 50 мВ, 100 мВ / деление - 5 МГц
при 200 мВ / деление - 10 МГц
при 500 мВ, 1 В, 2 В, 5 В / деление - 20 МГц
Количество каналов
2
Частота дискретизации
48 ГВыб / с в одноканальном режиме
24 ГВыб / с в двухканальном режиме
Входные характеристики
Развязка входа
DC
Входной импеданс
1 МОм, 25 пФ
Установка коэффициента затухания датчика
1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение
4,5 В
Горизонтальная система
Коэффициент развёртки
1 нс /дел - 5000 с / дел с шагом 1, 2, 5
Глубина памяти
1 нс -2 мкс - 1 Кб
5 мкс - 2 мс - 128 Кб
5 мс - 20 мс - 512 Кб
50 мс - 5000 с - 1 Мб
Вертикальная система
Вертикальное разрешение
8 бит
Вертикальная развёртка
20 мВ - 5 В / дел
Диапазон вертикального смещения
20 мВ - 5 В / дел
200 мВ - 50 В / дел
20 В - 5 кВ / дел
Точность усиления постоянного тока
± 3 %
Система синхронизации
Режимы триггера по фронту (нарастающему и ниспадающему)
Источник триггера CH1, CH2
Диапазон уровня запуска триггера CH1, CH2: ± 4 деления от центра экрана
Система измерения
Автоматические измерения Vp-p, Vmax, Vmin, Vmean, Vrms, Vamp, Vtop, Vbase, Vmid, положительный выброс, отрицательный выброс, средний цикл, среднеквадратичный цикл, период, частота, положительная длительность импульса, отрицательная длительность импульса, время нарастания (10% ~ 90%)
Форма сигнала +, -, х, /, FFT (Ханнинг, Хэмминг, Блэкмен)
Общие характеристики
Интерфейс передачи данных USB 2.0
Источник питания не требуется внешнего источника питания, питается от USB
Поддерживаемые ОС Windows XP, VISTA, 7, 10, Android (HSCOPE)

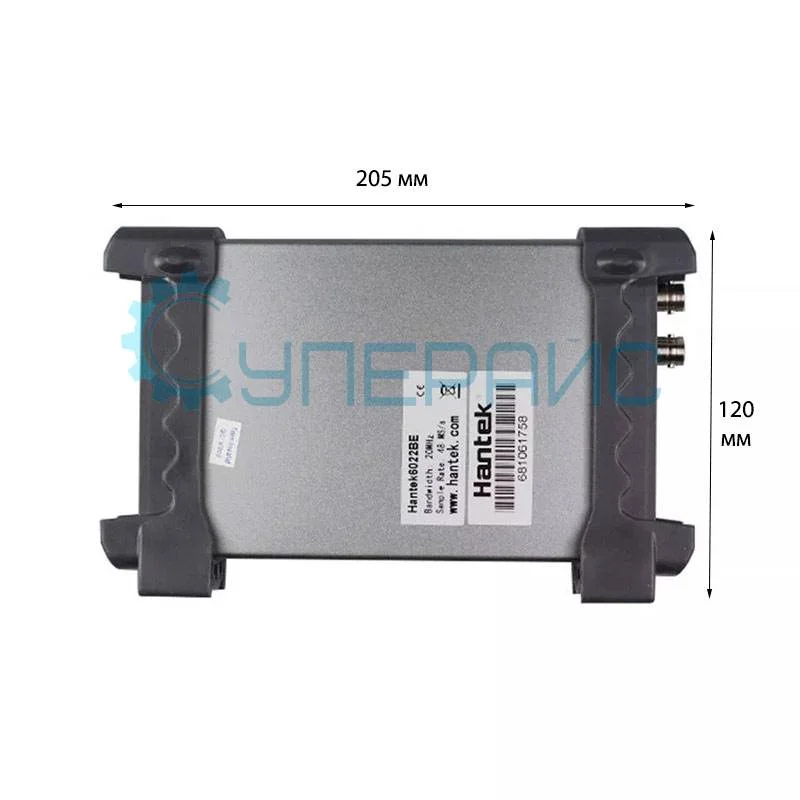

Габариты 205 мм х 120 мм х 35 мм
Вес 300 г

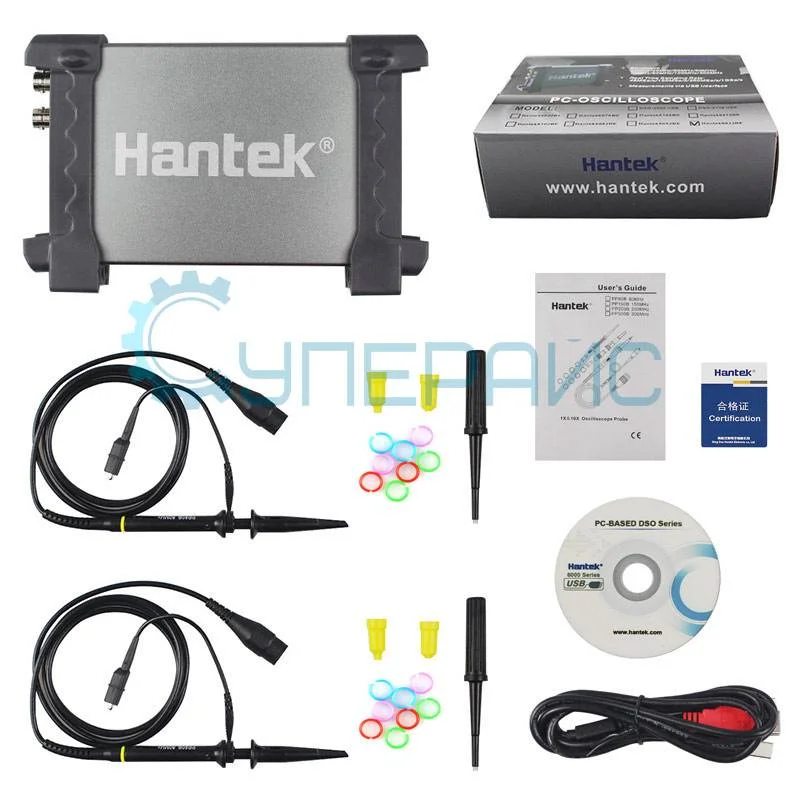

Комплектация USB осциллограф Hantek DSO-6022BE - 1 шт

инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
USB кабель - 1 шт
щупы для осциллографа - 2 шт

USB осциллограф Hantek 6022BE — компактная цифровая приставка к компьютеру

Основные сведения

Приставка-осциллограф к компьютеру Hantek DSO - 6022BE работает в программной среде для управления осциллографом и имеет два приёмных канала для сигналов.

Прибор генерирует собственный тестовый сигнал, оснащён модулем самодиагностики, который позволяет работать в полосе пропускания с частотой до 20 МГц, при 48 млн выборок в секунду. Точность — 3%. Гальваническая развязка USB осциллографа 6022BE от компьютера или ноутбука требуется для исключения взаимного проникновения помех по общему проводу кабеля.

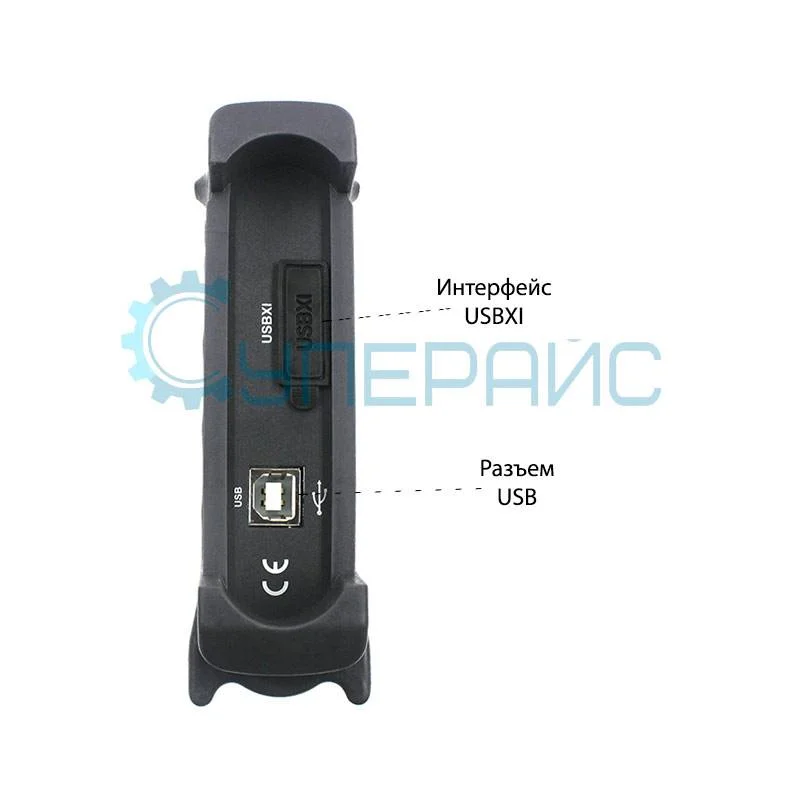

Приставка-осциллограф к компьютеру имеет USB разъем для подключения к ПК и её настройки, посредством ПО. В комплекте имеется два шнура с вилкой, шнур USB и диск с программным обеспечением.

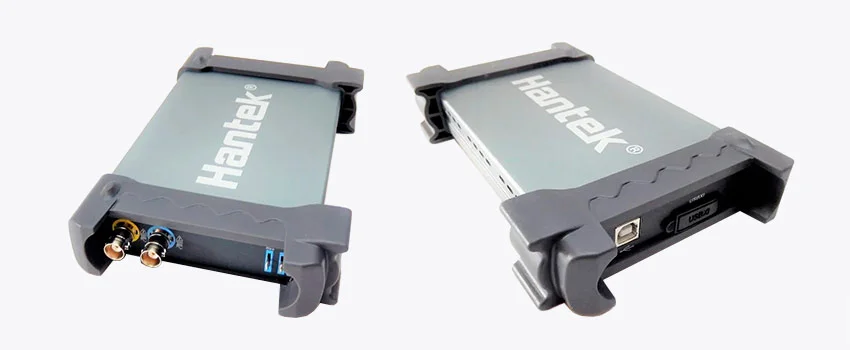

Корпус устройства металлический, с прорезиненными защитными вставками на торцах. По бокам есть прорези для вентиляции. Модель имеет дополнительный вход USB для питания. Осциллограф компактен и удобен для размещения на ИБП компьютера.

Предварительное тестирование — наглядное представление возможностей и проверка работоспособности Hantek 6022BE

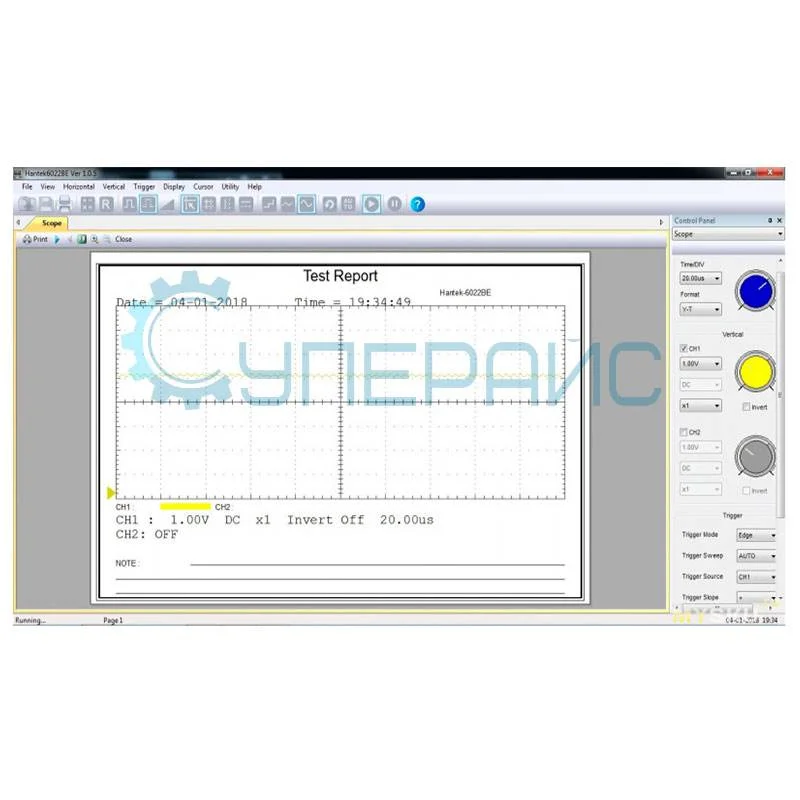

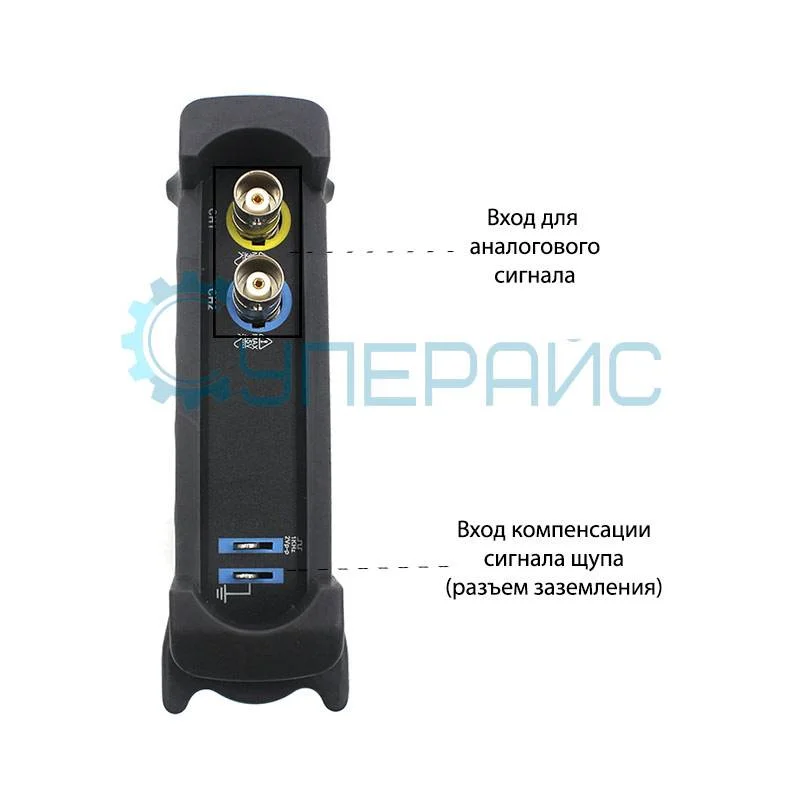

Для тестирования следует подключить осциллограф к компьютеру через USB выход. После этого надо соединить щуп с выходом тестового сигнала и первым каналом. Затем можно подключать приставку к ПК при помощи двух USB разъемов. После установки драйверов и программного обеспечения устройства на экране отобразится панель управления.

Следует проверить действие таких кнопок, как частота дискретизации, настройки по времени, настройки триггера, нормального отображения сигнала. Все кнопки дублируются в верхнем меню. Попробуйте остановить изображение, сделать скриншёт или рассмотреть часть осциллограммы более детально. Мышь при нажатии должна перемещать осциллограмму вместе с сеткой, в нужном направлении.

Кроме этого, следует произвести настройки, чтобы рассматриваемый сигнал выглядел в наилучшем виде. Особенностью модели Hantek 6022BE является возможность выведения на экран панели математических операций. Эта востребованная функция дает возможность осуществления действий с сигналами первого и второго канала, таких как сложение, вычитание и т.д. Попробуйте сохранить скриншёт с каждого канала, либо с обоих. При нажатии на «OK» программа предложит возможность выбора формата сохранения.

Обратите внимание на наличие системы курсоров, которая отображается на экране. При выборе одной или двух точек программное обеспечение выводит на экран параметры сигнала. Кнопка «intensity» дает возможность настройки интенсивности отображения сетки и графиков. В меню утилиты можно произвести калибровку осциллографа, предварительно отключив сигналы на обоих каналах.


Видеообзоры:
Администратор Суперайс
Цитата
Дмитрий Варламов пишет:
Здравствуйте. Может не в тему э, но спросить обязан. Данный осциллограф поддерживает Linux?
Здравствуйте, Дмитрий!

Да, данный осциллограф работает под управлением операционной системы Linux на альтернативном программном обеспечении.

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Дмитрий Варламов
Здравствуйте. Может не в тему э, но спросить обязан. Данный осциллограф поддерживает Linux?
Имя Цитировать
Guest
Осцилограф пришел быстро в течении недели примерно до Питера, доставка кстати бесплатная, упакована посылка сама хорошо, осцилограф работает подключился сразу, програмку скачал с сайта.
Имя Цитировать
Елена Михайленко
Посылка пришла быстро. Всё аккуратно разложено и упаковано.
Отличный прибор за такие деньги. Единственный недостаток - установка ПО на комп прошла не без "танцев с бубном", система не видела подключенное устройство (Win 8x64). Пришлось "врукопашную" устанавливать драйвер с прилагаемого с прибором диска. В остальном всё отлично, даже щупы были правильно скомпенсированы.
Кстати, в интернете есть русификатор для ПО.
У USB-осциллографа нашёлся один плюс: цепляешь ноутбук к телевизору по HDMI, и разглядывай эпюры сигналов на большом экране во всех подробностях.
Огромное спасибо коллективу интернет-магазина Суперайс за своевременное и качественное выполнение заказа. Буду здесь же заказывать паяльную станцию.
Имя Цитировать
Александр
прибор отличного качества, все работает, легок в использовании.
Имя Цитировать
Guest
Отличный Осцылогроф подключился сразу, сигнал поймал. Спасибо что отправили без задержек
