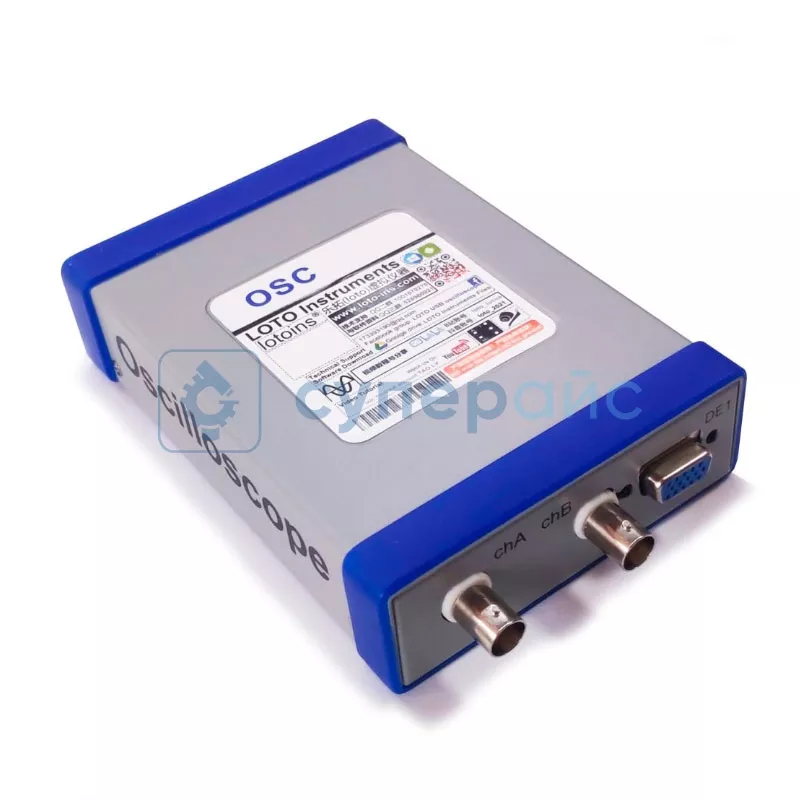

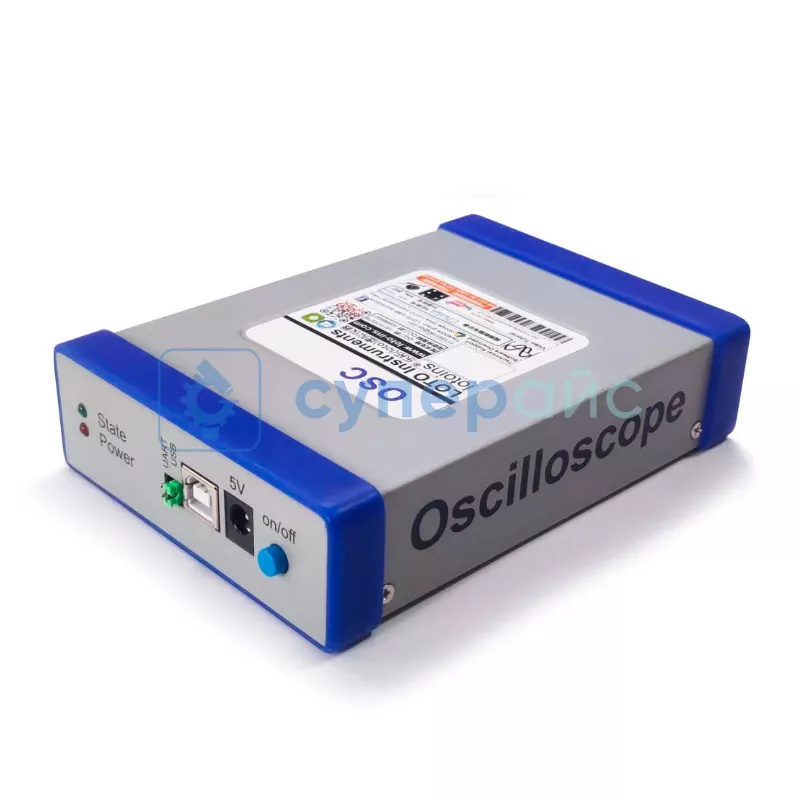

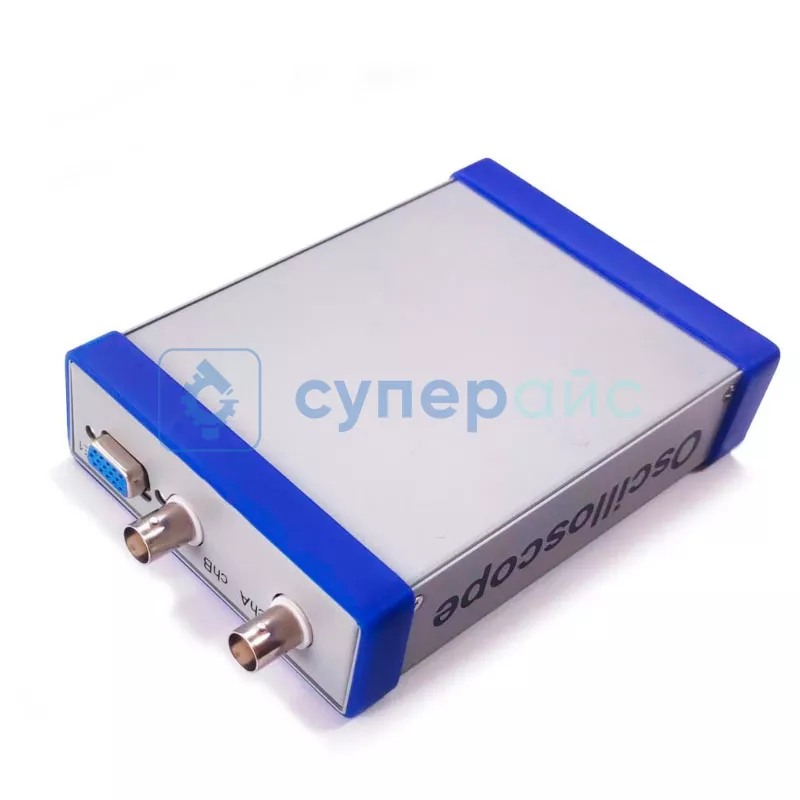

USB осциллограф LOTO OSC482M с поддержкой устройств на Android
Артикул (код товара): 6823
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
8 140 ₽
8 140 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 9 шт.
Артикул (код товара)
6823
Модель (серия)
OSC482M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSC482M
Артикул (код товара)
6823
Модель (серия)
OSC482M
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Самописец
Самописец
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
UART с уровнями TTL
UART с уровнями TTL
Описание LOTO Instruments OSC482M
Технические характеристики LOTO OSC482M
| Количество каналов | 2 |
| Полоса пропускания | 20 МГц |
| Частота дискретизации | 50 МВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 50 нс / дел - 2 с / дел, в 19 диапазонах |
| Глубина памяти |
512 Б: ≤ 1 мкс / дел 1 КБ: 4 мкс / дел 2 КБ: 20 мкс / дел 32 КБ: 0,2 мс / дел ~ 5 мс / дел 64 КБ: 10 мс / дел 256 КБ: 100 мс / дел 512 КБ: 200 мс / дел 1 МБ: 0,5 с / дел 2 МБ: 1 с / дел 5 МБ: 2 с / дел |
| Вертикальная система | |
|
Вертикальное разрешение |
8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 3,4 мВ / дел 100 мВ / дел - 6,4 мВ / дел 200 мВ / дел - 21 мВ / дел 500 мВ / дел - 32 мВ / дел |
| Система синхронизации | |
| Режимы | по восходящему / нисходящему фронту |
| Тип | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 50 % от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 КБ |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения, режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 МБ - 20 ГБ |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |
| Общие характеристики | |
| Интерфейс | USB, USB/serial |
| Опорный выход | 1 кГц, 1,5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 238 - 253 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) и Android (телефон, планшет) |
| Поддержка устройств на ОС Android | устройство должно поддерживать функцию OTG |
| GPIO (интерфейс ввода/вывода) | I / O, вы можете использовать верхний и нижний уровни для управления запуском и остановкой программного обеспечения для ПК |
| Поддерживаемые протоколы | UART / RS-232, I²C, CAN |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 до 40 ℃ |
| Температура хранения | от - 20 до 60 ℃ |
| Габариты изделия | 153 х 93 х 23 мм |
| Габариты упаковки | 215 х 155 х 70 мм |
| Вес нетто | 210 г |
| Вес брутто | 660 г |

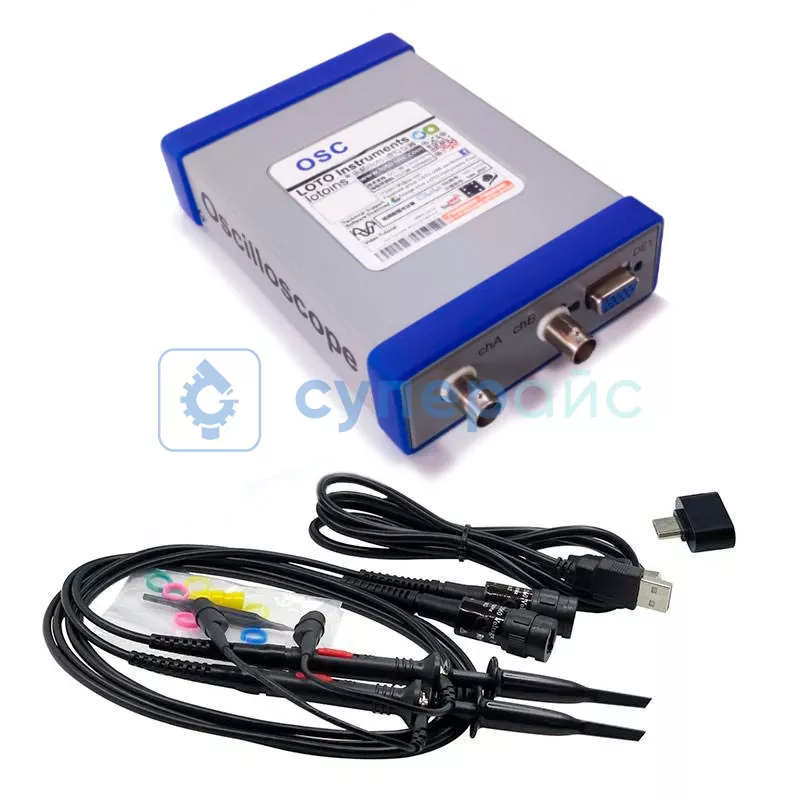

| Комплектация | USB осциллограф LOTO OSC482M - 1 шт. |
|
|
USB кабель - 1 шт щупы для осциллографа - 2 шт OTG переходник microUSB - 1 шт |
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Модуль генератора сигналов LOTO S02 Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
Цифровой USB осциллограф LOTO OSC482M
LOTO OSC482M это современный компактный цифровой осциллограф с высокопроизводительным программным обеспечением. Предназначен для совместной работы с ПК и мобильными устройствами на базе Android. Эргономика и компактность прибора позволяет разместить его удобно на рабочем месте не занимая большого пространства.
Встроенный в осциллограф аналого-цифровой преобразователь имеет режим повышения вертикального разрешения при определённых условиях с 8 бит до 13 бит. Что позволяет более детально рассмотреть форму сигнала.
Возможности цифрового осциллографа:
- запись и воспроизведение сигнала;
- аппаратный интерфейс с открытым исходным кодом для поддержки модулей расширения;
- поддержка быстрого преобразования Фурье;
- импорт изображений осциллограмм в качестве эталона сравнения в режиме реального времени;
- декодирование последовательной шины (RS-232, RS-485/422, PC, CAN);
- поддержка спектрального анализа и отображения кривой частотной характеристики.
